Cảm biến tiệm cận Omron TL-W là dòng cảm biến tiệm cận cảm ứng từ dạng dẹt, được thiết kế để phát hiện vật thể kim loại trong các hệ thống máy móc và tự động hóa công nghiệp. Dòng sản phẩm có nhiều lựa chọn về khoảng cách phát hiện, cấu hình ngõ ra NPN/PNP, chế độ NO/NC và kiểu lắp đặt, giúp kỹ thuật viên lựa chọn model phù hợp với không gian lắp cảm biến và yêu cầu điều khiển thực tế.

Đối với nhà máy sản xuất, đơn vị bảo trì máy móc, công ty dịch vụ kỹ thuật và doanh nghiệp thương mại thiết bị tự động hóa, việc lựa chọn đúng cảm biến Omron TL-W giúp thuận tiện hơn trong quá trình thay thế linh kiện, tích hợp với PLC và xử lý các yêu cầu phát hiện vị trí kim loại trên máy.

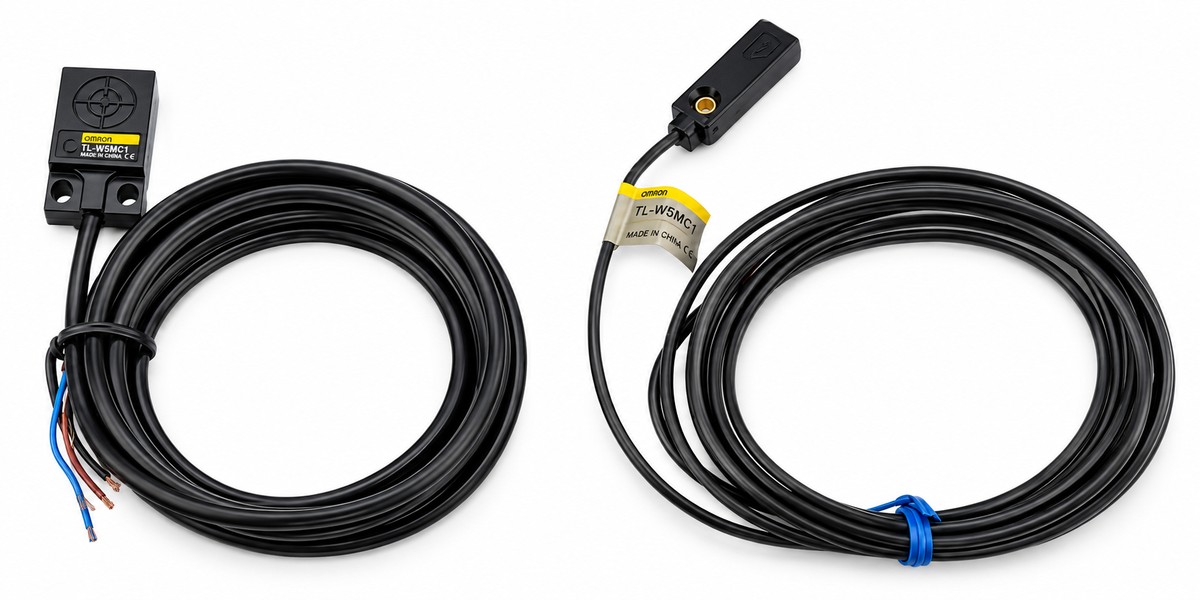

Cảm biến tiệm cận Omron TL-W5MC1 dạng dẹt

1. Tổng quan về dòng cảm biến tiệm cận Omron TL-W

Omron TL-W là dòng cảm biến tiệm cận cảm ứng từ có thiết kế phẳng, phù hợp với những vị trí cần bố trí cảm biến trong không gian lắp đặt hạn chế. Thiết bị phát hiện vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp với đối tượng.

Theo catalogue kỹ thuật Omron, dòng TL-W có các phiên bản với khoảng cách phát hiện danh định từ 1,5 mm, 3 mm, 5 mm đến 20 mm tùy model. Ngoài loại không chống chắn (unshielded), dòng sản phẩm còn có các model chống chắn (shielded), đáp ứng những yêu cầu lắp đặt khác nhau.

Một số đặc điểm đáng chú ý của dòng sản phẩm:

Thiết kế cảm biến dạng dẹt, thuận tiện bố trí tại các vị trí lắp đặt có khoảng trống hạn chế.
Có các model sử dụng nguồn DC 2 dây và DC 3 dây.
Các phiên bản DC 3 dây có lựa chọn ngõ ra NPN hoặc PNP ở những model tương ứng.
Có model ngõ ra thường mở NO và thường đóng NC.
Một số model sử dụng vỏ đúc nhôm, bên cạnh các phiên bản dùng vật liệu nhựa chịu nhiệt.
Cấp bảo vệ IP67 theo catalogue, phù hợp với các điều kiện môi trường được quy định trong tài liệu kỹ thuật.

Việc chọn model cần dựa trên mã hàng đầy đủ, khoảng cách phát hiện, loại ngõ ra, điện áp nguồn, dòng tải và không gian lắp đặt thực tế.

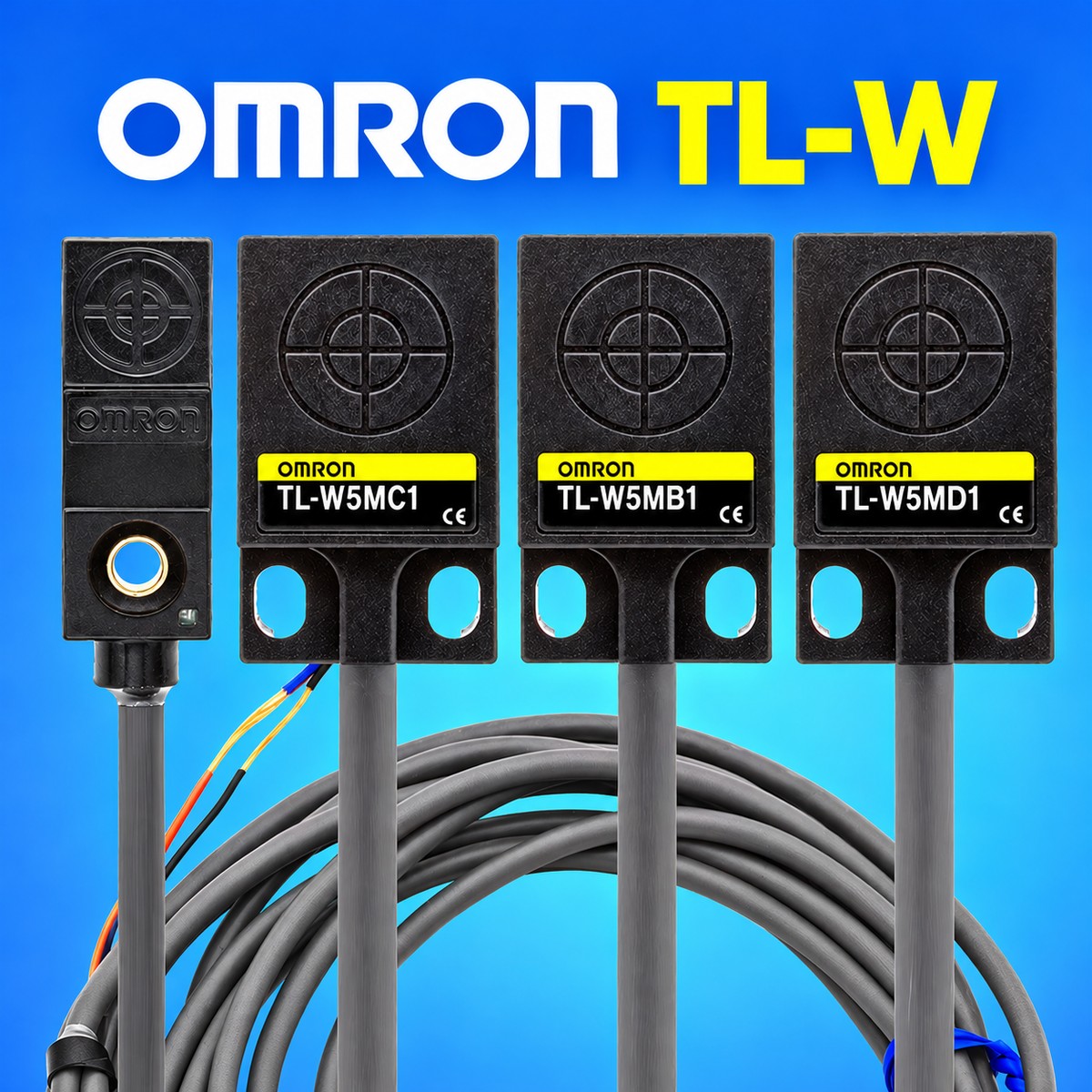

Các mẫu cảm biến omron TL-W

2. Các model cảm biến Omron TL-W phổ biến trong catalogue

Dòng TL-W có nhiều mã khác nhau. Bảng dưới đây tổng hợp một số model tiêu biểu để hỗ trợ kỹ thuật viên và nhân viên mua hàng tra cứu ban đầu.

Model	Khoảng cách phát hiện danh định	Ngõ ra / chế độ hoạt động
TL-W1R5MC1	1,5 mm	NPN, NO
TL-W1R5MB1	1,5 mm	PNP, NO
TL-W3MC1	3 mm	NPN, NO
TL-W3MC2	3 mm	NPN, NC
TL-W3MB1	3 mm	PNP, NO
TL-W3MB2	3 mm	PNP, NC
TL-W5MC1	5 mm	NPN, NO
TL-W5MC2	5 mm	NPN, NC
TL-W5MB1	5 mm	PNP, NO
TL-W5MB2	5 mm	PNP, NC
TL-W5MD1	5 mm	DC 2 dây, NO
TL-W5MD2	5 mm	DC 2 dây, NC
TL-W5E1 / TL-W5E2	5 mm	NPN, NO / NC
TL-W5F1 / TL-W5F2	5 mm	PNP, NO / NC
TL-W20ME1 / TL-W20ME2	20 mm	NPN, NO / NC

Lưu ý: Bảng trên là thông tin tham khảo theo catalogue dòng TL-W, không phải danh sách tồn kho hoặc xác nhận model hiện có. Khoảng cách phát hiện là giá trị danh định; cần kiểm tra mã đầy đủ và điều kiện lắp đặt trước khi đặt hàng.

Danh sách bài viết chi tiết theo model Omron TL-W

Chọn mã cảm biến bên dưới để xem thông số kỹ thuật, kích thước, sơ đồ đấu dây và thông tin lựa chọn riêng cho từng model. Khi thay thế cảm biến, hãy đối chiếu mã đầy đủ và cấu hình ngõ ra trước khi đặt hàng.

3. Thông số kỹ thuật cần quan tâm khi chọn cảm biến TL-W

Các thông số dưới đây giúp bộ phận kỹ thuật và mua hàng xác định model phù hợp. Giá trị cụ thể có thể khác nhau giữa các phiên bản.

Thương hiệu	Omron
Dòng sản phẩm	TL-W – cảm biến tiệm cận cảm ứng từ dạng dẹt
Khoảng cách phát hiện	1,5 mm; 3 mm; 5 mm hoặc 20 mm tùy model
Đối tượng phát hiện	Kim loại sắt từ; khoảng cách phát hiện có thể giảm với kim loại không chứa sắt
Nguồn cấp DC	Thông thường 12–24 VDC; dải điện áp hoạt động 10–30 VDC ở nhiều model, cần đối chiếu mã cụ thể
Cấu hình ngõ ra	NPN hoặc PNP ở các model 3 dây tương ứng; có phiên bản DC 2 dây
Chế độ đầu ra	NO hoặc NC tùy mã hàng
Chiều dài cáp	Tiêu chuẩn 2 m theo catalogue
Cấp bảo vệ	IP67 theo catalogue
Nhiệt độ môi trường	Thông thường -25 đến 70°C theo từng model và điều kiện quy định; môi trường yêu cầu chịu dầu có giới hạn riêng

Không nên chọn cảm biến chỉ dựa vào khoảng cách phát hiện. Với hệ thống đang sử dụng PLC, cần xác định ngõ vào PLC là loại NPN hay PNP, nguồn cấp phù hợp, dòng tải cho phép và trạng thái đầu ra cần thiết khi có vật thể đi vào vùng phát hiện.

4. Phân biệt NPN, PNP, NO và NC trên cảm biến Omron TL-W

NPN và PNP là hai cấu hình transistor ngõ ra thường gặp ở cảm biến DC 3 dây. Việc lựa chọn phải tương thích với mạch đầu vào PLC hoặc thiết bị điều khiển.

NPN: Ngõ ra thường kéo tín hiệu về 0 V khi transistor dẫn. Cần đấu nối theo sơ đồ của đúng model và kiểu đầu vào PLC.
PNP: Ngõ ra thường đưa điện áp dương đến tải khi transistor dẫn. Cần sử dụng với cấu hình đầu vào PLC tương thích.
NO – Normally Open: Ngõ ra chuyển sang trạng thái tác động khi phát hiện vật thể theo đặc tính hoạt động của cảm biến.
NC – Normally Closed: Trạng thái đầu ra ngược với phiên bản NO theo đặc tính hoạt động được quy định trong catalogue.

Đối với các phiên bản TL-W5, có thể tham khảo cách nhận biết trong các mã tiêu biểu:

TL-W5MC1: NPN, NO.
TL-W5MC2: NPN, NC.
TL-W5MB1: PNP, NO.
TL-W5MB2: PNP, NC.
TL-W5MD1 và TL-W5MD2: phiên bản DC 2 dây, tương ứng NO và NC.

Khi thay thế cảm biến cũ, cần kiểm tra cả mã hàng và sơ đồ đấu dây. Không nên thay trực tiếp cảm biến NPN bằng PNP hoặc đổi NO sang NC nếu chưa xác nhận mạch điều khiển có tương thích hay không.

5. Sơ đồ đấu dây cảm biến tiệm cận Omron TL-W

Đối với các phiên bản DC 3 dây phổ biến, màu dây thường được thể hiện như sau trong sơ đồ catalogue:

Dây nâu: Nguồn dương +V.
Dây xanh dương: Nguồn 0 V.
Dây đen: Ngõ ra tín hiệu.

Cách đấu tải của NPN và PNP khác nhau. Với NPN, tải thường được bố trí giữa nguồn dương và ngõ ra; với PNP, tải thường được bố trí giữa ngõ ra và 0 V. Cần đối chiếu sơ đồ riêng của mã cảm biến, nhất là các phiên bản 2 dây và model có mạch ngõ ra khác biệt.

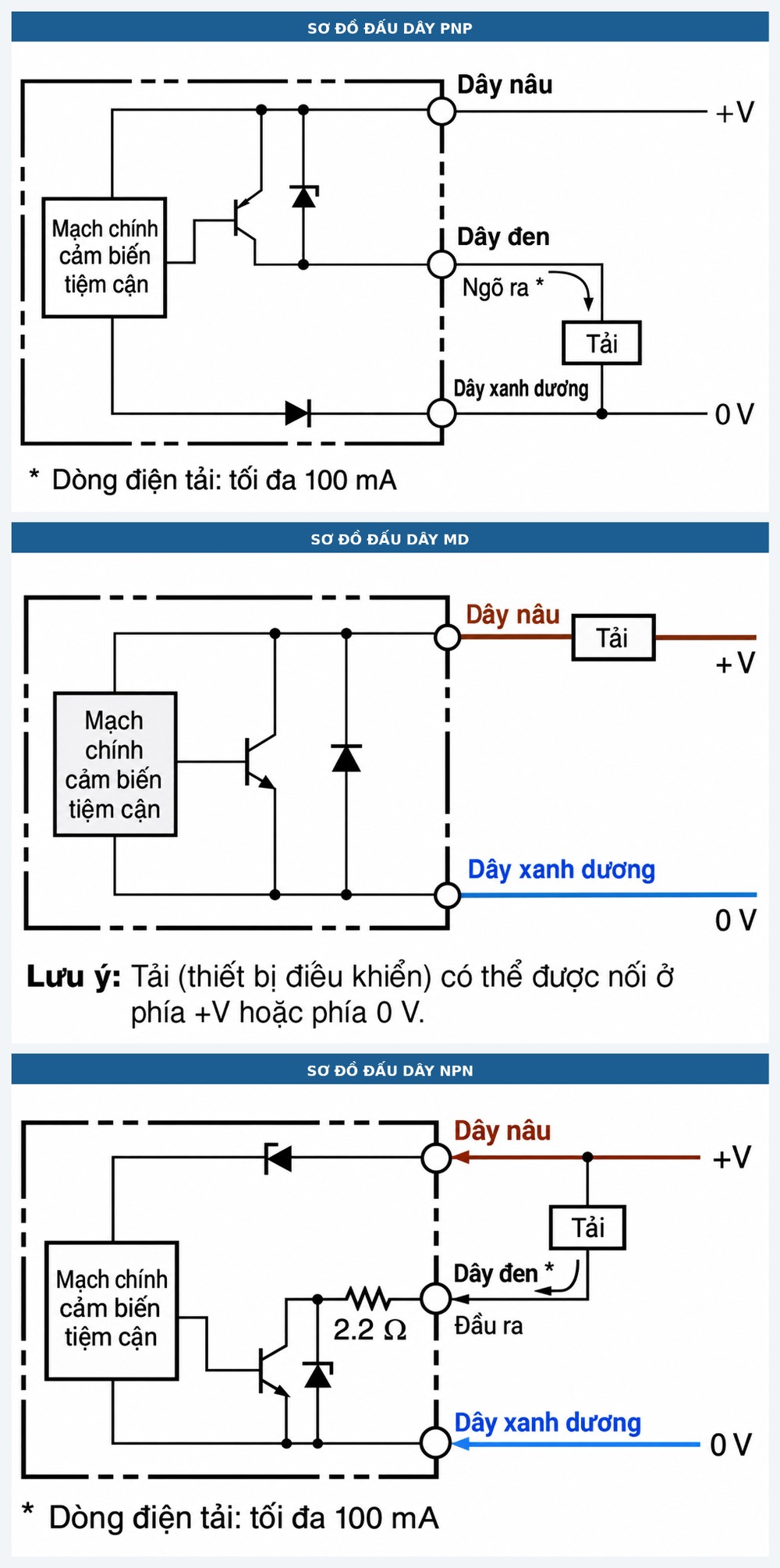

Sơ đồ đấu dây cảm biến tiệm cận Omron TL-W gồm NPN PNP và phiên bản MD

Khuyến nghị khi lắp đặt: Ngắt nguồn trước khi đấu dây, xác định đúng chân nguồn và ngõ ra, kiểm tra dòng tải tối đa trong catalogue, sau đó thử cảm biến với PLC hoặc mạch điều khiển trước khi đưa máy vào vận hành.

6. Kích thước và lưu ý khi lắp đặt cảm biến TL-W

Do có nhiều kiểu dáng, kích thước thân cảm biến và vị trí lỗ bắt vít khác nhau giữa các model TL-W. Trước khi thay thế hoặc thiết kế gá lắp, nên kiểm tra bản vẽ kích thước của đúng mã hàng.

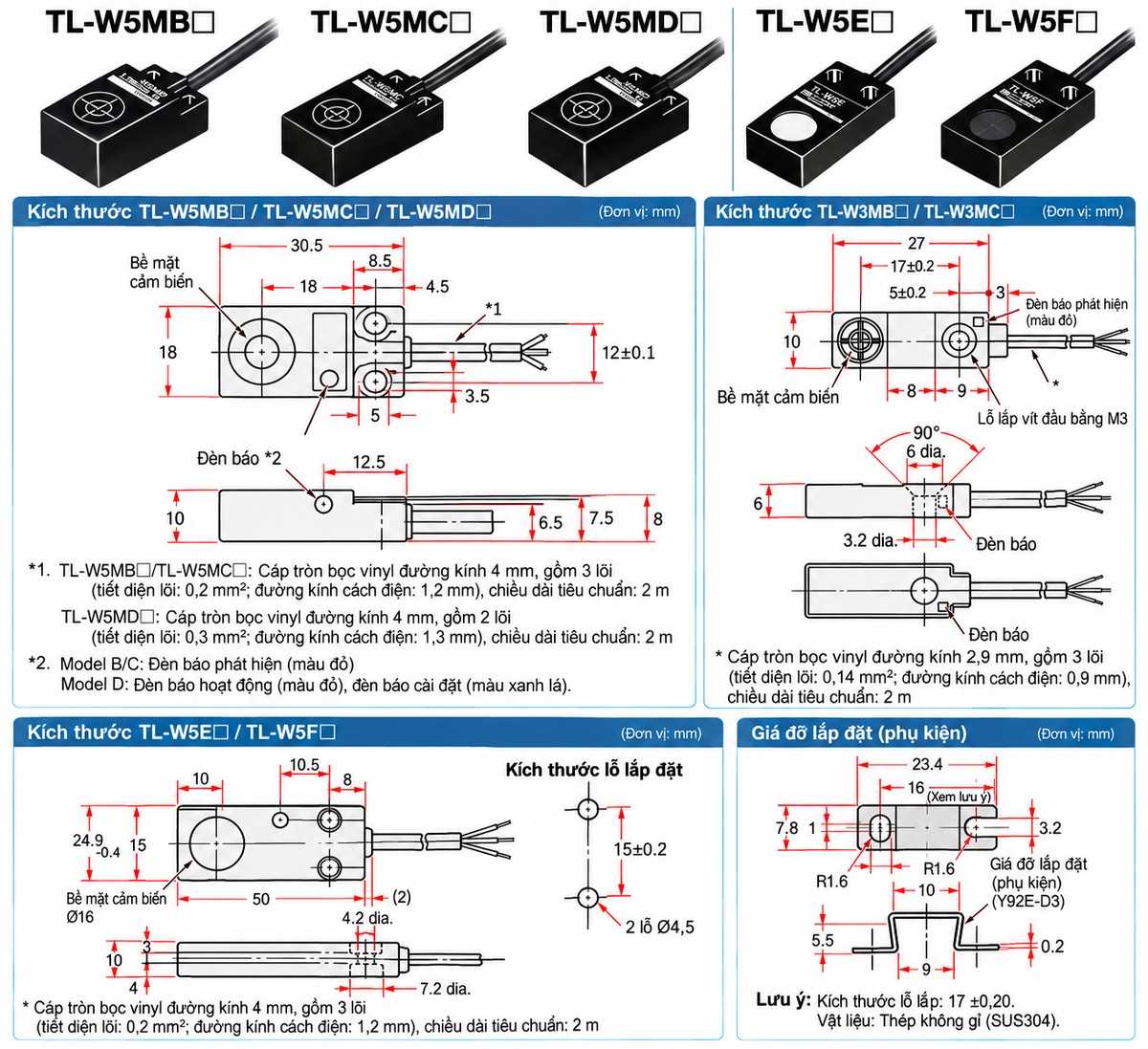

Bản vẽ kích thước cảm biến Omron TL-W5MB TL-W5MC TL-W5MD TL-W5E TL-W5F

Một số điểm cần lưu ý khi lắp đặt:

Kiểm tra khoảng cách từ bề mặt cảm biến đến vật thể kim loại, không chỉ dựa trên khoảng cách danh định.
Đảm bảo khoảng hở phù hợp khi lắp cảm biến gần kim loại hoặc nhiều cảm biến đặt cạnh nhau để hạn chế ảnh hưởng lẫn nhau.
Kiểm tra vị trí lỗ bắt vít, phụ kiện gá lắp và không gian dành cho cáp.
Không vận hành vượt giới hạn điện áp, nhiệt độ và điều kiện môi trường theo tài liệu kỹ thuật.
Đối với vị trí có dầu, rung động hoặc cáp chuyển động liên tục, cần kiểm tra điều kiện sử dụng và lựa chọn phiên bản phù hợp.

7. Ứng dụng của cảm biến tiệm cận dạng dẹt Omron TL-W

Với thiết kế dạng phẳng và nhiều lựa chọn về khoảng cách phát hiện, cảm biến TL-W có thể được xem xét cho các ứng dụng phát hiện kim loại trong hệ thống tự động hóa, tùy theo yêu cầu thực tế và thông số của từng model.

Máy sản xuất công nghiệp: Phát hiện vị trí chi tiết kim loại hoặc trạng thái cơ cấu máy.
Hệ thống lắp ráp: Nhận biết sự hiện diện của chi tiết kim loại tại vị trí thao tác.
Máy đóng gói và thiết bị chuyên dụng: Tích hợp tín hiệu phát hiện vào hệ thống điều khiển khi điều kiện lắp đặt phù hợp.
Bảo trì và sửa chữa máy: Thay thế cảm biến đang sử dụng khi xác định được đúng model và thông số tương thích.
Đơn vị tích hợp hệ thống: Lựa chọn cảm biến theo yêu cầu giao tiếp tín hiệu, khoảng cách phát hiện và kết cấu cơ khí.

Đây là cảm biến cảm ứng từ dùng để phát hiện kim loại, không phải cảm biến quang để phát hiện mọi loại vật thể. Khả năng phát hiện thực tế phụ thuộc vào vật liệu, kích thước mục tiêu, khoảng cách lắp đặt và điều kiện xung quanh.

8. Tài liệu kỹ thuật cảm biến Omron TL-W

Để hỗ trợ quá trình thiết kế, lắp đặt, bảo trì và mua hàng, bạn có thể tham khảo catalogue kỹ thuật dòng Omron TL-W. Tài liệu cung cấp thông tin về mã hàng, thông số điện, sơ đồ mạch vào/ra, vùng phát hiện, kích thước và lưu ý an toàn khi sử dụng.

Xem hoặc tải catalogue kỹ thuật cảm biến tiệm cận Omron TL-W (PDF)

Trước khi đặt mua, nên đối chiếu mã cảm biến đang lắp trên máy với catalogue, đặc biệt là các ký tự thể hiện khoảng cách phát hiện, loại ngõ ra và chế độ NO/NC.
