Cảm biến tiệm cận Omron TL-W5MC2 có khoảng cách phát hiện danh định 5 mm, ngõ ra NPN thường đóng (NC), nguồn cấp 12–24VDC và cáp dài 2 m. Thiết kế dạng phẳng, loại unshielded, phù hợp phát hiện vật thể kim loại trong máy móc và dây chuyền tự động hóa. Khi thay thế hoặc lắp mới, cần kiểm tra logic NC, kiểu đầu vào PLC và khoảng cách lắp đặt theo tài liệu kỹ thuật.

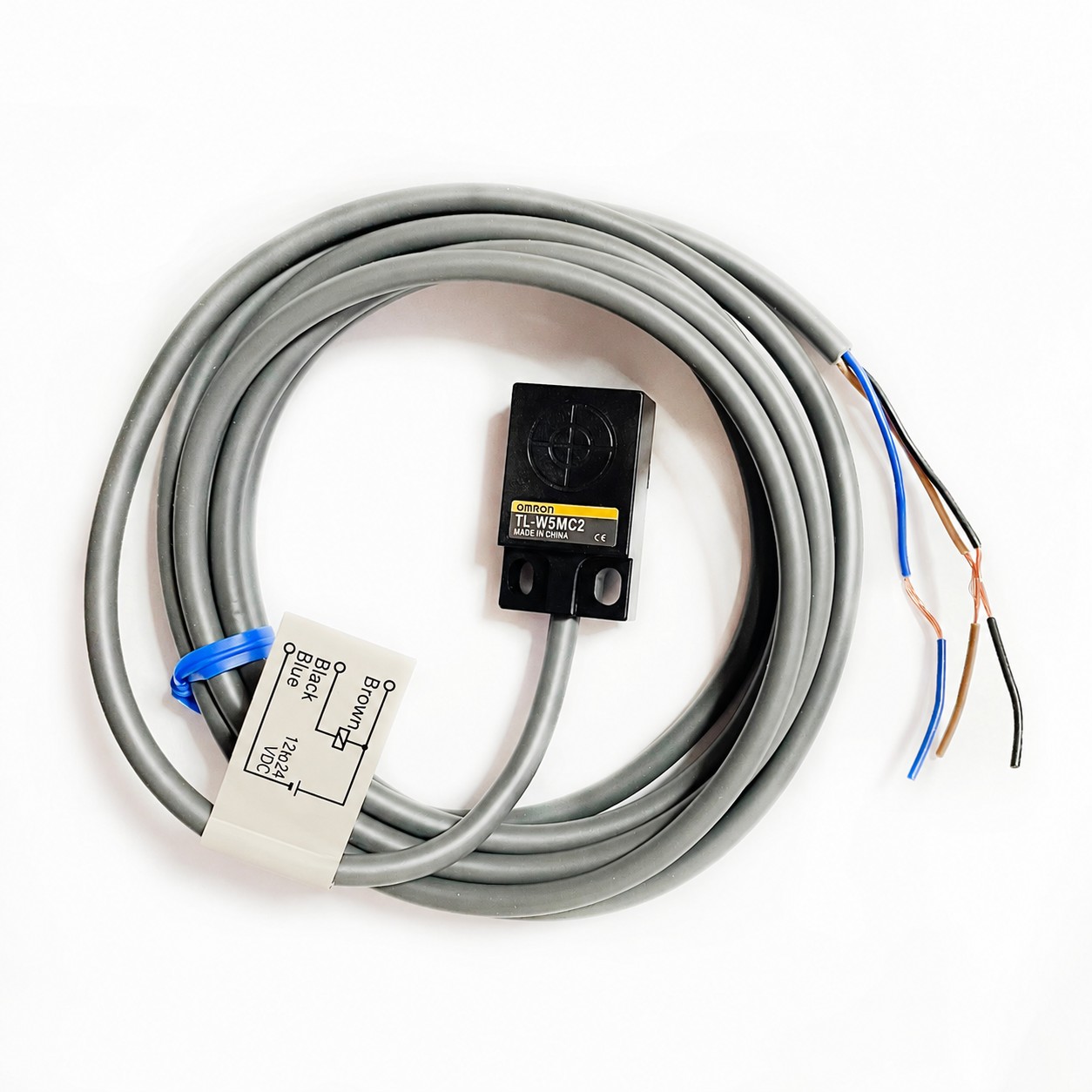

Cảm biến tiệm cận Omron TL-W5MC2 là cảm biến cảm ứng từ dạng phẳng, dùng để nhận biết sự xuất hiện của vật thể kim loại trong các cơ cấu máy và hệ thống tự động hóa. Model có khoảng cách phát hiện danh định 5 mm, ngõ ra NPN thường đóng (NC), kết nối DC 3 dây và cáp dài 2 m.
Điểm cần quan tâm khi lựa chọn TL-W5MC2 là logic NC kết hợp với ngõ ra NPN. Khi thay thế cảm biến trên máy đang hoạt động, kỹ thuật viên cần kiểm tra trạng thái tín hiệu ở cả hai điều kiện có và không có mục tiêu, đồng thời xác nhận đầu vào PLC tương thích. Đây là bước quan trọng để tránh sai lệch logic liên động sau khi thay cảm biến.
Các thông số dưới đây hỗ trợ đối chiếu thiết bị khi mua mới, thay thế linh kiện hoặc kiểm tra khả năng tích hợp vào hệ thống điều khiển hiện hữu.
| Model | TL-W5MC2 |
| Thương hiệu | Omron |
| Loại thiết bị | Cảm biến tiệm cận cảm ứng từ dạng phẳng |
| Khoảng cách phát hiện danh định | 5 mm ±10% |
| Khoảng cách cài đặt | 0–4 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 18 × 18 × 1 mm |
| Kiểu lắp | Unshielded – không chống nhiễu kim loại |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NC – thường đóng |
| Kết nối | DC 3 dây, cáp dài 2 m |
| Nguồn cấp | 12–24VDC, độ gợn sóng cho phép tối đa 10% đỉnh-đỉnh |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ | Tối đa 10 mA |
| Tần số đáp ứng | 500 Hz (giá trị trung bình) |
| Kích thước đầu cảm biến | 18 × 10 × 30,5 mm |
| Vật liệu thân | Nhựa |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C |
| Đèn chỉ thị | LED đỏ báo phát hiện |
Lưu ý: Khoảng cách phát hiện phụ thuộc vào vật liệu và kích thước mục tiêu. Cảm biến nhạy với kim loại chứa sắt hơn một số kim loại không chứa sắt. Khi lắp đặt loại unshielded, cần tuân thủ khoảng cách đến các chi tiết kim loại xung quanh theo tài liệu kỹ thuật.
TL-W5MC2 sử dụng ngõ ra thường đóng (NC). Khác với model TL-W5MC1 thường mở (NO), model này có logic đầu ra khác, vì vậy không nên thay thế chỉ dựa trên hình dáng hoặc khoảng cách phát hiện.
Trước khi tháo cảm biến cũ, nên ghi nhận trạng thái đầu vào PLC trong hai trường hợp: mục tiêu không nằm trong vùng phát hiện và mục tiêu tiến vào vùng phát hiện. Sau khi lắp TL-W5MC2, kiểm tra lại các trạng thái tương ứng để xác nhận hệ thống hoạt động đúng thiết kế.
Không nên coi NC là cơ chế đảm bảo an toàn tuyệt đối khi mất nguồn hoặc đứt dây. Với các mạch liên quan đến chức năng an toàn của máy, cần có giải pháp thiết kế và thiết bị an toàn phù hợp, không chỉ dựa vào trạng thái ngõ ra của cảm biến thông thường.

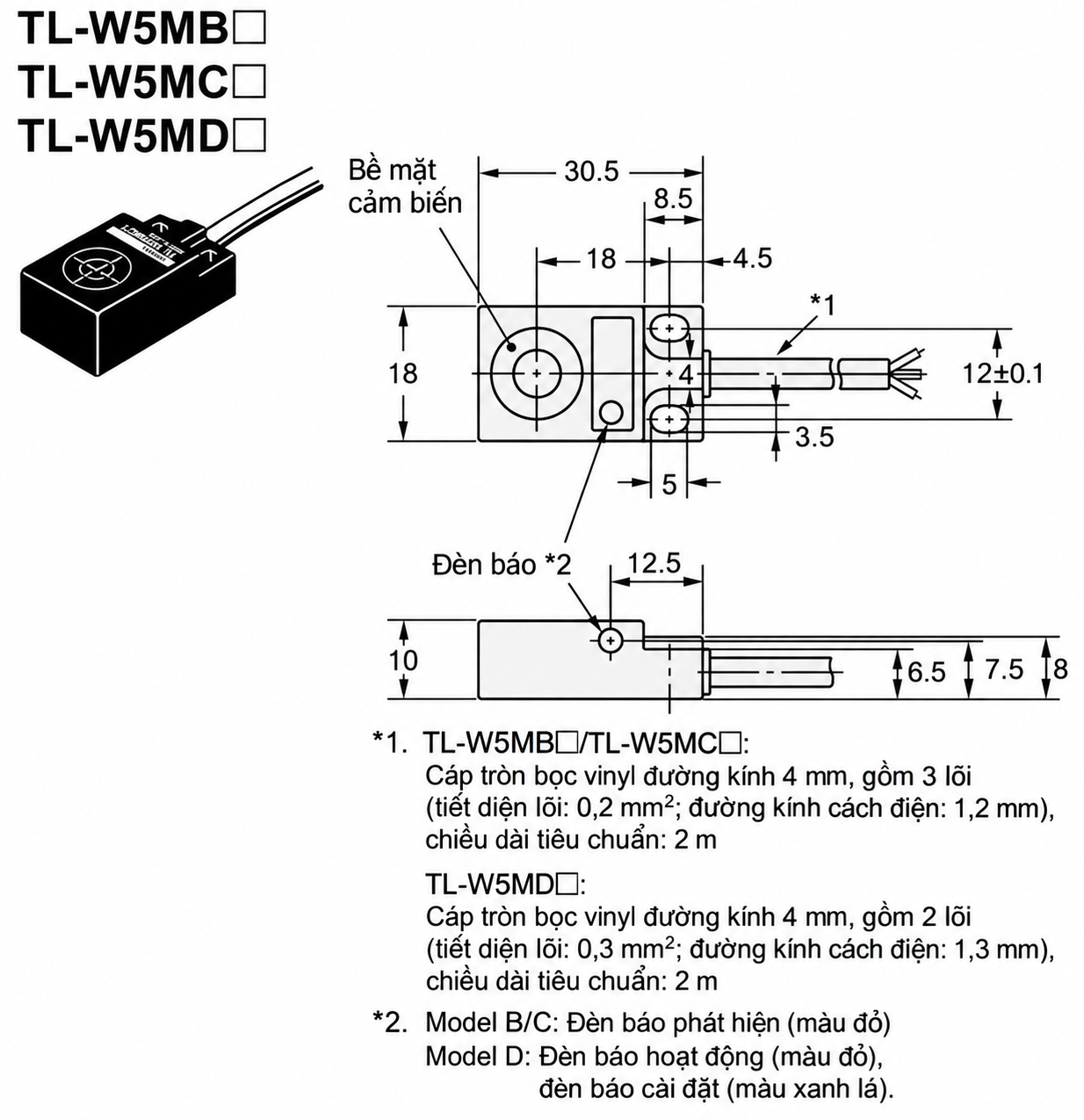

TL-W5MC2 có đầu cảm biến dạng phẳng, kích thước 18 × 10 × 30,5 mm. Khi thay thế thiết bị, hãy đối chiếu bản vẽ với gá đỡ hiện tại để tránh phải gia công lại cơ khí hoặc làm thay đổi khoảng cách phát hiện.
Do thuộc loại unshielded, cảm biến cần được bố trí theo hướng dẫn về khoảng cách với kim loại xung quanh. Một số điểm nên kiểm tra trước khi vận hành:
Nếu cần thay một model có kiểu lắp khác, hãy kiểm tra lại điều kiện lắp đặt thay vì mặc định rằng mọi cảm biến 5 mm đều có thể dùng chung một vị trí gá.

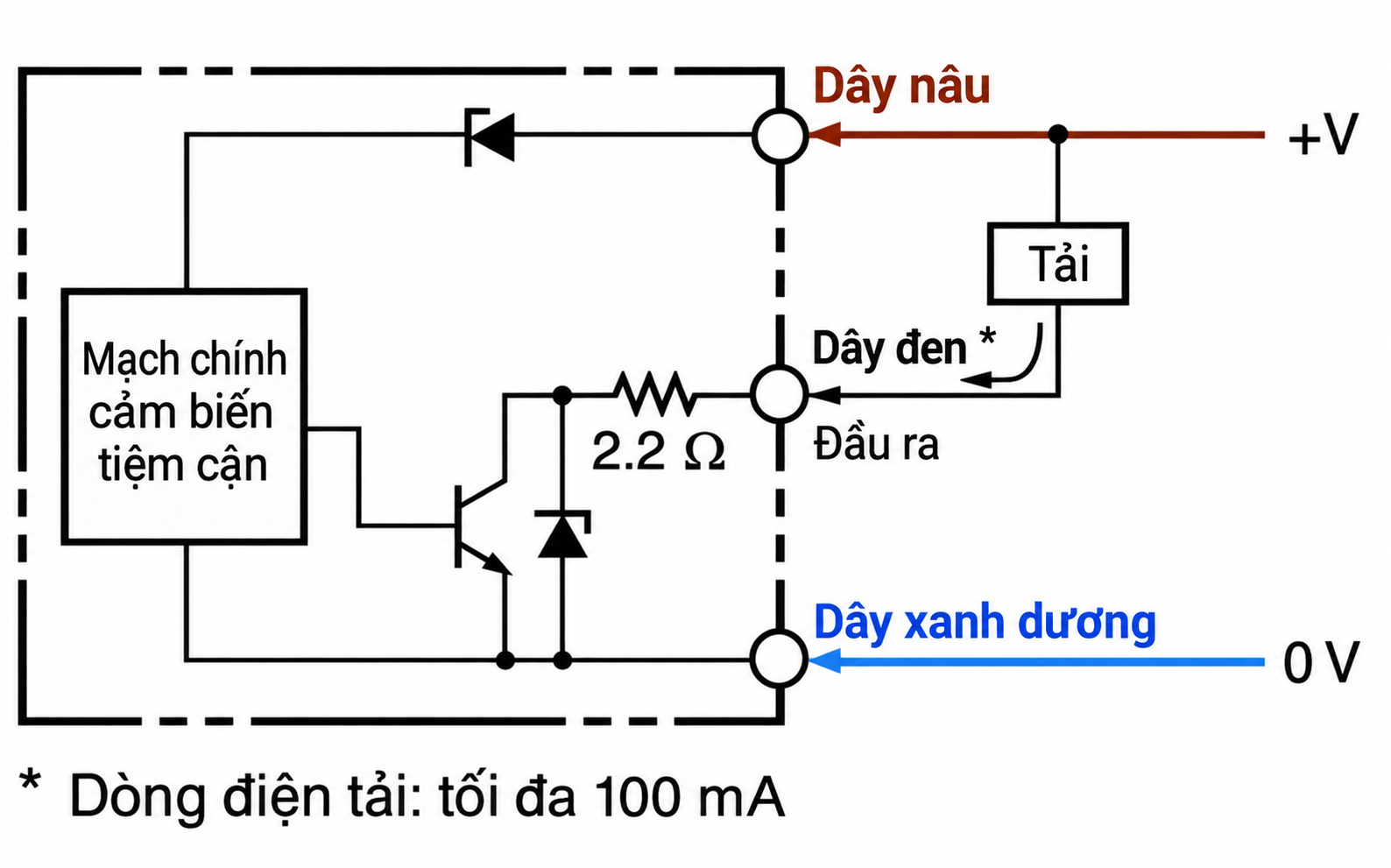

Cảm biến sử dụng kết nối DC 3 dây, ngõ ra NPN open collector. Theo sơ đồ đấu dây thông dụng của dòng này, dây nâu nối nguồn dương, dây xanh dương nối 0V và dây đen là ngõ ra tín hiệu. Cách kết nối với PLC hoặc tải phải phù hợp với mạch NPN trong tài liệu kỹ thuật.
Nguyên tắc đấu nối cần lưu ý:
Ngắt nguồn trước khi đấu nối. Không đấu trực tiếp dây tín hiệu theo thói quen từ cảm biến PNP; cần đối chiếu sơ đồ của đúng model và cấu hình đầu vào PLC để tránh sai cực hoặc gây lỗi mạch.
Trong dòng Omron TL-W, các model có khoảng cách phát hiện 5 mm có thể khác nhau về kiểu ngõ ra, logic NO/NC và cấu trúc shielded/unshielded. Bảng dưới đây hỗ trợ lựa chọn đúng cấu hình cho hệ thống hiện có.
| Model | Ngõ ra | Logic | Kiểu lắp |
|---|---|---|---|
| TL-W5MC1 | NPN | NO | Unshielded |
| TL-W5MC2 | NPN | NC | Unshielded |
| TL-W5MB1 | PNP | NO | Unshielded |
| TL-W5MB2 | PNP | NC | Unshielded |
| TL-W5E1 | NPN | NO | Shielded |
| TL-W5E2 | NPN | NC | Shielded |
| TL-W5F1 | PNP | NO | Shielded |
| TL-W5F2 | PNP | NC | Shielded |
Nếu hệ thống yêu cầu NPN NC và vị trí lắp phù hợp với loại unshielded, TL-W5MC2 là model cần được đối chiếu. Trường hợp thay từ NPN NC sang PNP NC hoặc từ unshielded sang shielded, cần kiểm tra lại cả sơ đồ điện lẫn điều kiện cơ khí trước khi đặt hàng.
Tham khảo tài liệu kỹ thuật để kiểm tra thông số điện, đặc tính phát hiện, sơ đồ đấu dây và yêu cầu lắp đặt của dòng cảm biến TL-W trước khi sử dụng.
Xem tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Nếu bạn đang lựa chọn giữa nhiều phiên bản hoặc cần đối chiếu các model có khoảng cách phát hiện khác nhau, hãy tham khảo bài viết tổng hợp để xem thêm thông tin về dòng cảm biến tiệm cận phẳng Omron TL-W.
Cảm biến tiệm cận Omron TL-W 2M – tổng quan dòng sản phẩm và các model
Khi yêu cầu báo giá, hãy cung cấp mã TL-W5MC2, số lượng cần mua và thông tin PLC hoặc bộ điều khiển đang sử dụng. Nếu sản phẩm dùng để thay thế cảm biến cũ, nên gửi thêm ảnh nhãn model, sơ đồ đấu dây và hình ảnh vị trí lắp để hỗ trợ đối chiếu chính xác.
Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra cấu hình NPN NC, đối chiếu kích thước lắp đặt và lựa chọn cảm biến phù hợp với nhu cầu tự động hóa công nghiệp.
