Cảm biến tiệm cận Omron TL-Q là dòng cảm biến phát hiện vật thể kim loại không cần tiếp xúc cơ học trực tiếp. Sản phẩm được sử dụng trong các ứng dụng phát hiện vị trí, kiểm tra chi tiết, đếm sản phẩm và điều khiển tự động trong dây chuyền sản xuất công nghiệp.
Dòng Omron TL-Q có nhiều model với khoảng cách phát hiện, cấu hình ngõ ra và phương thức đấu nối khác nhau. Việc lựa chọn đúng mã cảm biến giúp kỹ thuật viên bảo trì, nhân viên thiết kế máy và bộ phận thu mua xác định thiết bị phù hợp với hệ thống điều khiển hiện có.
Cảm biến tiệm cận Omron TL-Q sử dụng nguyên lý phát hiện vật thể kim loại để tạo tín hiệu đầu ra cho hệ thống điều khiển. Tùy theo model, thiết bị có thể sử dụng ngõ ra NPN, PNP hoặc cấu hình DC 2 dây.
Khi lựa chọn cảm biến, cần kiểm tra khoảng cách phát hiện danh định, điện áp nguồn, loại ngõ ra, chế độ NO/NC và kích thước lắp đặt. Các thông số này cần tương thích với PLC, bộ điều khiển và điều kiện lắp đặt thực tế.

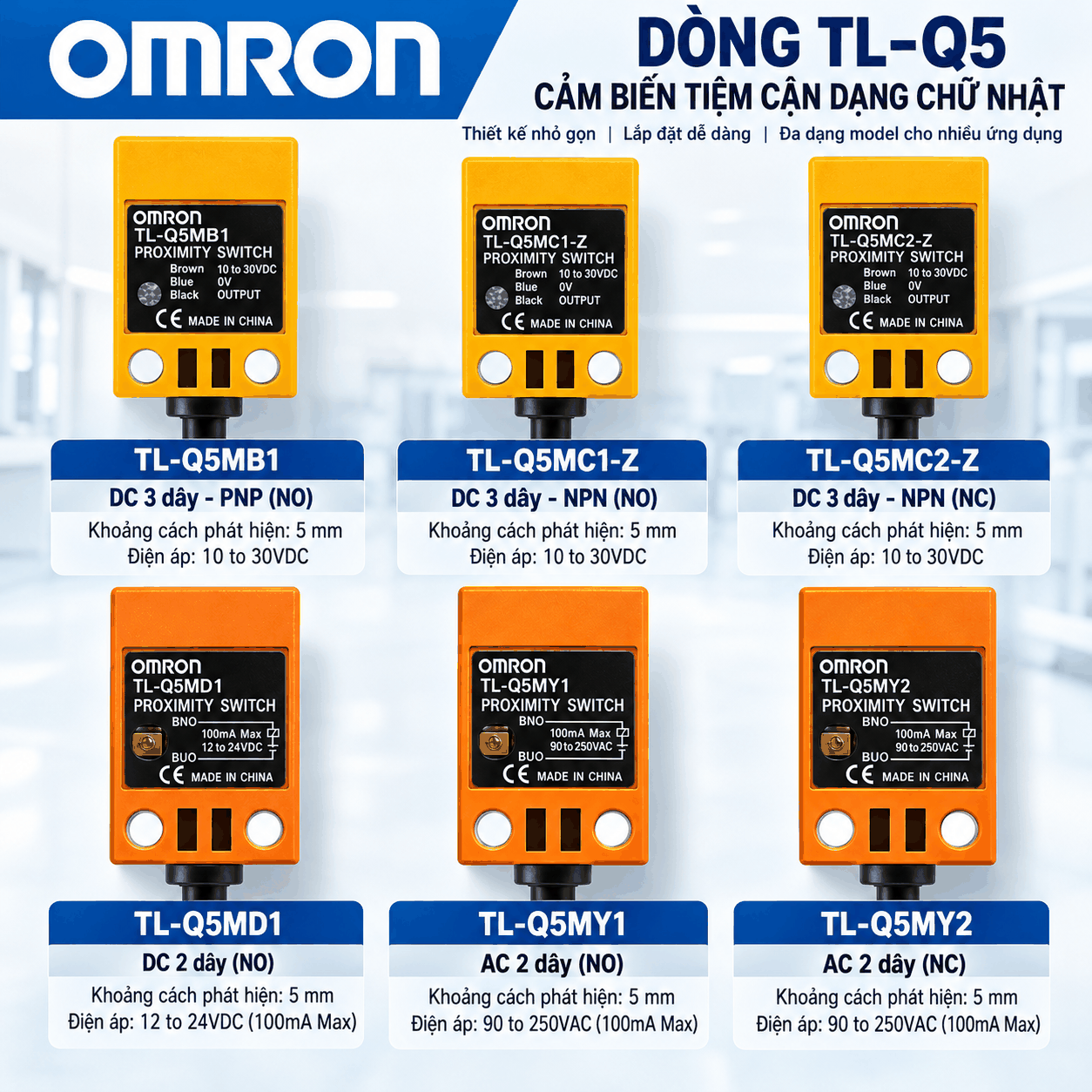

Một số model được thể hiện trong catalogue kỹ thuật Omron TL-N/TL-Q gồm TL-Q2MC1, TL-Q5MC1, TL-Q5MB1, TL-Q5MD1 và TL-Q5MD2. Người mua cần xác định đầy đủ mã sản phẩm trước khi đặt hàng hoặc thay thế cảm biến đang sử dụng.
Chọn mã sản phẩm bên dưới để xem thông tin chi tiết, hình ảnh, bản vẽ kích thước và sơ đồ đấu dây của từng model. Trước khi đặt hàng, vui lòng đối chiếu mã thiết bị và thông số kỹ thuật với yêu cầu của hệ thống đang sử dụng.
Bảng dưới đây tổng hợp một số thông số cơ bản để thuận tiện cho việc so sánh model. Khi sử dụng cho thiết kế máy hoặc thay thế thiết bị, cần kiểm tra thêm tài liệu kỹ thuật của đúng mã.
| Thông số | TL-Q2MC1 | TL-Q5MC1 / TL-Q5MB1 | TL-Q5MD1 / TL-Q5MD2 |
|---|---|---|---|
| Khoảng cách phát hiện | 2 mm ±15% | 5 mm ±10% | 5 mm ±10% |
| Cấu hình ngõ ra | DC 3 dây, NPN | DC 3 dây, NPN hoặc PNP | DC 2 dây |
| Điện áp nguồn | 12–24 VDC | 12–24 VDC | 12–24 VDC |
| Chế độ hoạt động | NO | NO hoặc NC tùy model | NO hoặc NC tùy model |
| Kết nối | Cáp liền, tiêu chuẩn 2 m | Cáp liền, tiêu chuẩn 2 m | Cáp liền, tiêu chuẩn 2 m |

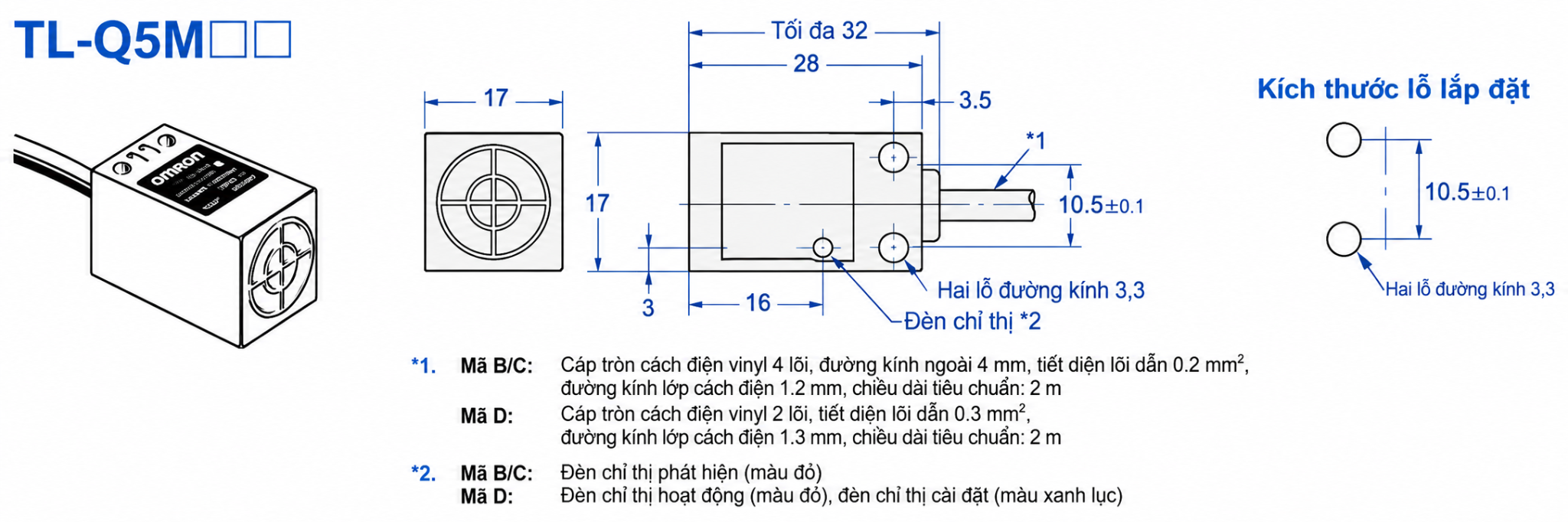

Bản vẽ kích thước giúp kỹ thuật viên kiểm tra kích thước thân cảm biến, vị trí lỗ lắp và khoảng không gian cần thiết khi thiết kế gá đỡ hoặc thay thế thiết bị trên máy.
Khi thiết kế vị trí lắp đặt, cần kiểm tra thêm khoảng cách đến kim loại xung quanh và khoảng cách giữa các cảm biến để hạn chế ảnh hưởng đến khả năng phát hiện.
Sơ đồ đấu dây là cơ sở để kết nối cảm biến với PLC hoặc mạch điều khiển. Cần phân biệt loại NPN, PNP, DC 2 dây và AC 2 dây trước khi cấp nguồn.

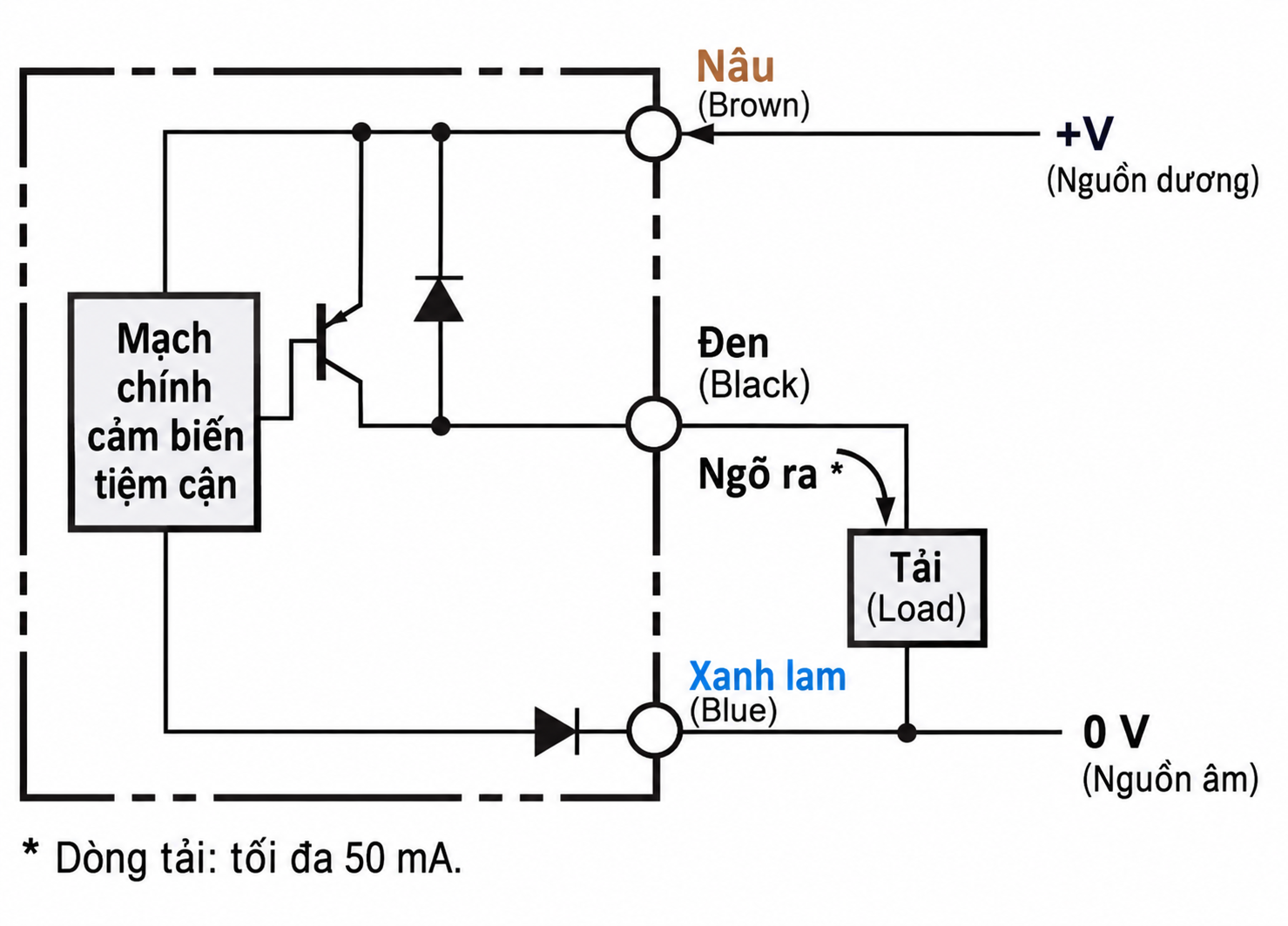

Sơ đồ đấu dây cảm biến Omron TL-Q5
Với cảm biến DC 3 dây, cần xác định dây nguồn dương, dây 0 V và dây tín hiệu đầu ra theo sơ đồ của đúng model. Ngõ ra NPN hoặc PNP phải tương thích với kiểu đầu vào của thiết bị nhận tín hiệu.

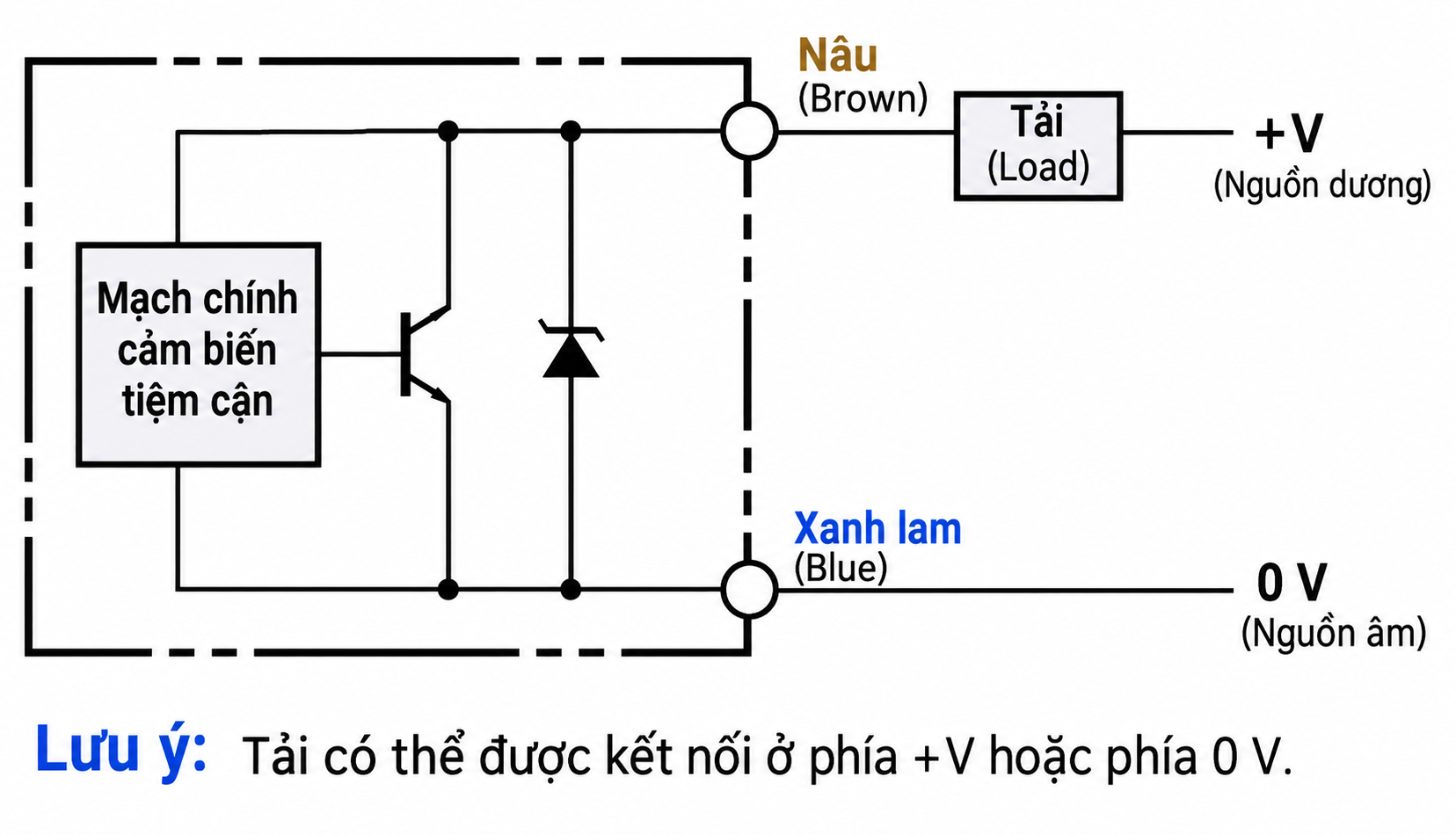

Sơ đồ đấu dây DC 2 dây TL-Q5MD1
Đối với cảm biến DC 2 dây, cần kiểm tra điện áp hoạt động, dòng tải và dòng rò để bảo đảm tương thích với mạch điều khiển. Không áp dụng sơ đồ của cảm biến 3 dây cho phiên bản này.

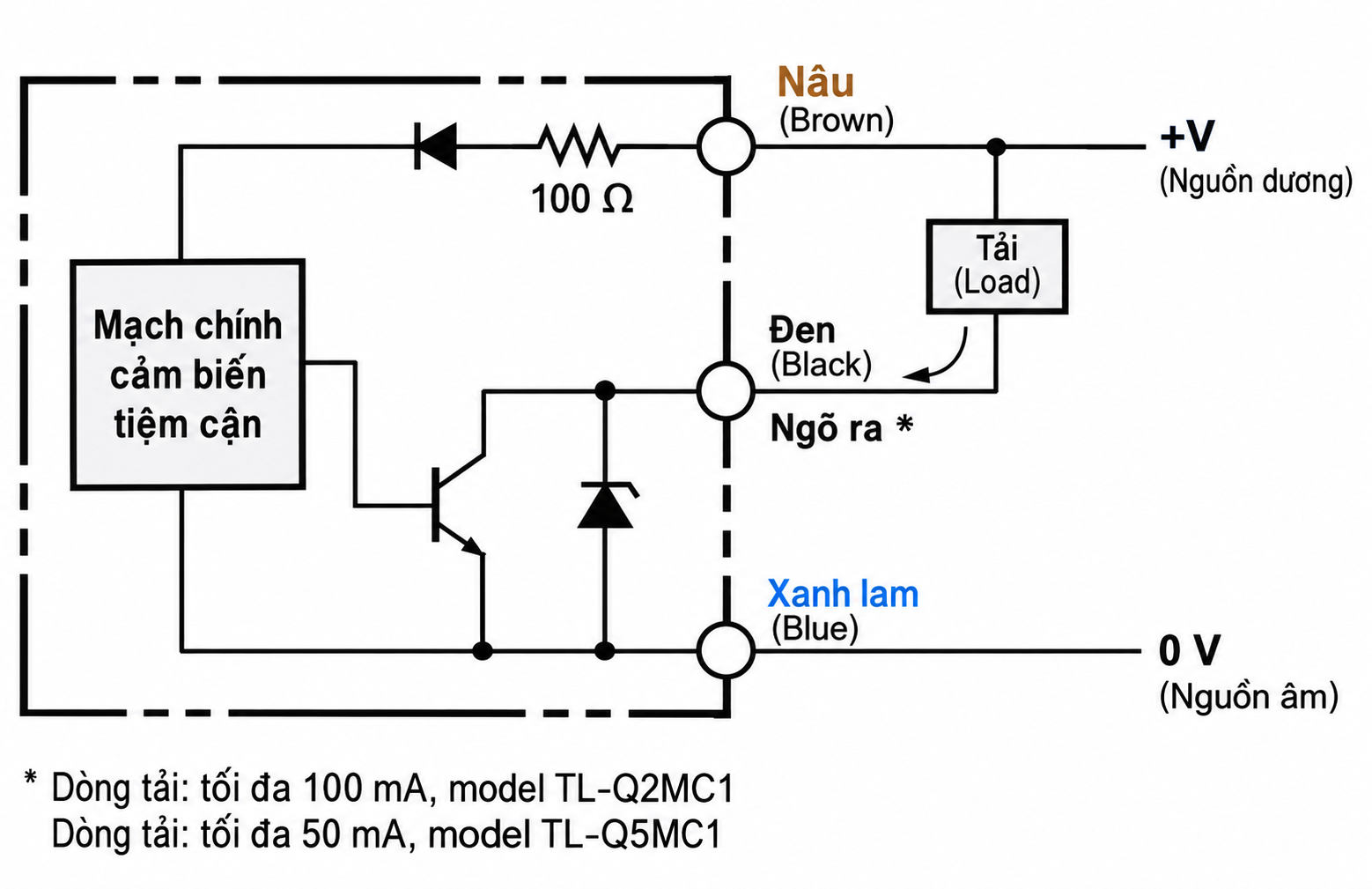

Sơ đồ đấu dây theo tài liệu model TL-Q5MC1-Z

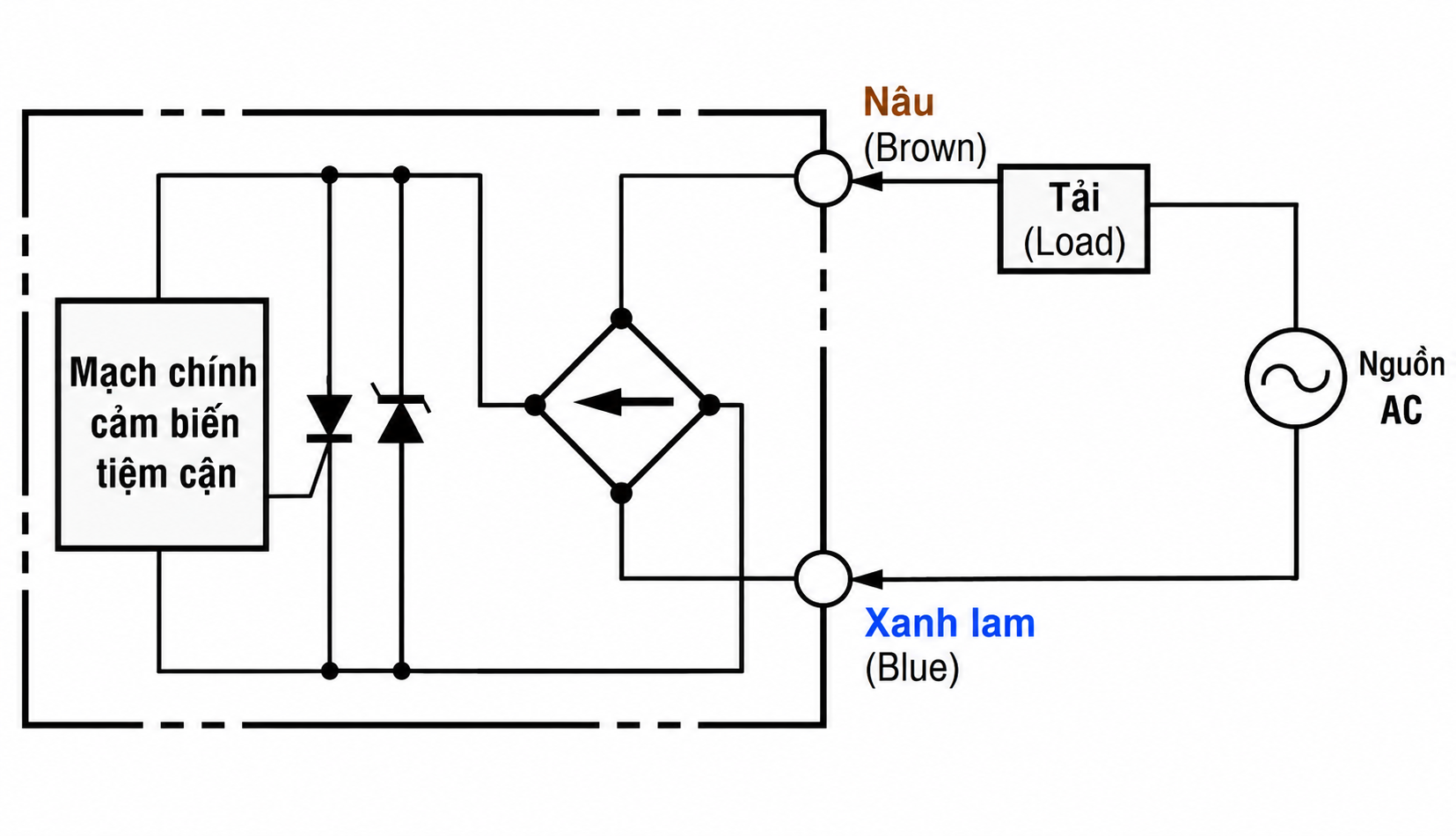

Sơ đồ đấu dây cảm biến AC 2 dây
Trước khi sử dụng sơ đồ AC, cần xác nhận model cảm biến hỗ trợ nguồn AC và kiểm tra dải điện áp, dòng tải cùng yêu cầu đấu nối trong catalogue. Không sử dụng sơ đồ AC thay cho sơ đồ DC.
Catalogue kỹ thuật cung cấp thông tin về mã sản phẩm, thông số điện, khoảng cách phát hiện, đường đặc tính, sơ đồ mạch vào/ra, kích thước cơ khí và phụ kiện lắp đặt. Đây là tài liệu tham khảo quan trọng khi lựa chọn cảm biến cho máy mới hoặc thay thế thiết bị hiện hữu.
Catalogue cảm biến Omron TL-N/TL-Q
Tham khảo tài liệu kỹ thuật để tra cứu model, sơ đồ đấu dây, bản vẽ kích thước và thông số vận hành.
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước vật thể và điều kiện lắp đặt. Với vật liệu không phải sắt, khoảng cách phát hiện có thể giảm so với giá trị danh định.
Khi cần lựa chọn cảm biến tiệm cận Omron TL-Q cho dây chuyền sản xuất, máy đóng gói hoặc hệ thống điều khiển tự động, khách hàng nên cung cấp mã sản phẩm hiện tại và thông số yêu cầu để được hỗ trợ đối chiếu.
TudonghoaAZ tiếp nhận yêu cầu báo giá, hỗ trợ kiểm tra thông tin model và đối chiếu thông số kỹ thuật theo nhu cầu sử dụng. Tình trạng hàng, thời gian giao hàng, chứng từ và điều kiện cung cấp cần được xác nhận tại thời điểm đặt hàng.
Để được tư vấn lựa chọn, vui lòng cung cấp mã cảm biến, ảnh nhãn sản phẩm hoặc sơ đồ kết nối hiện tại. Thông tin này giúp hạn chế nhầm lẫn giữa các phiên bản có cấu hình điện khác nhau.
