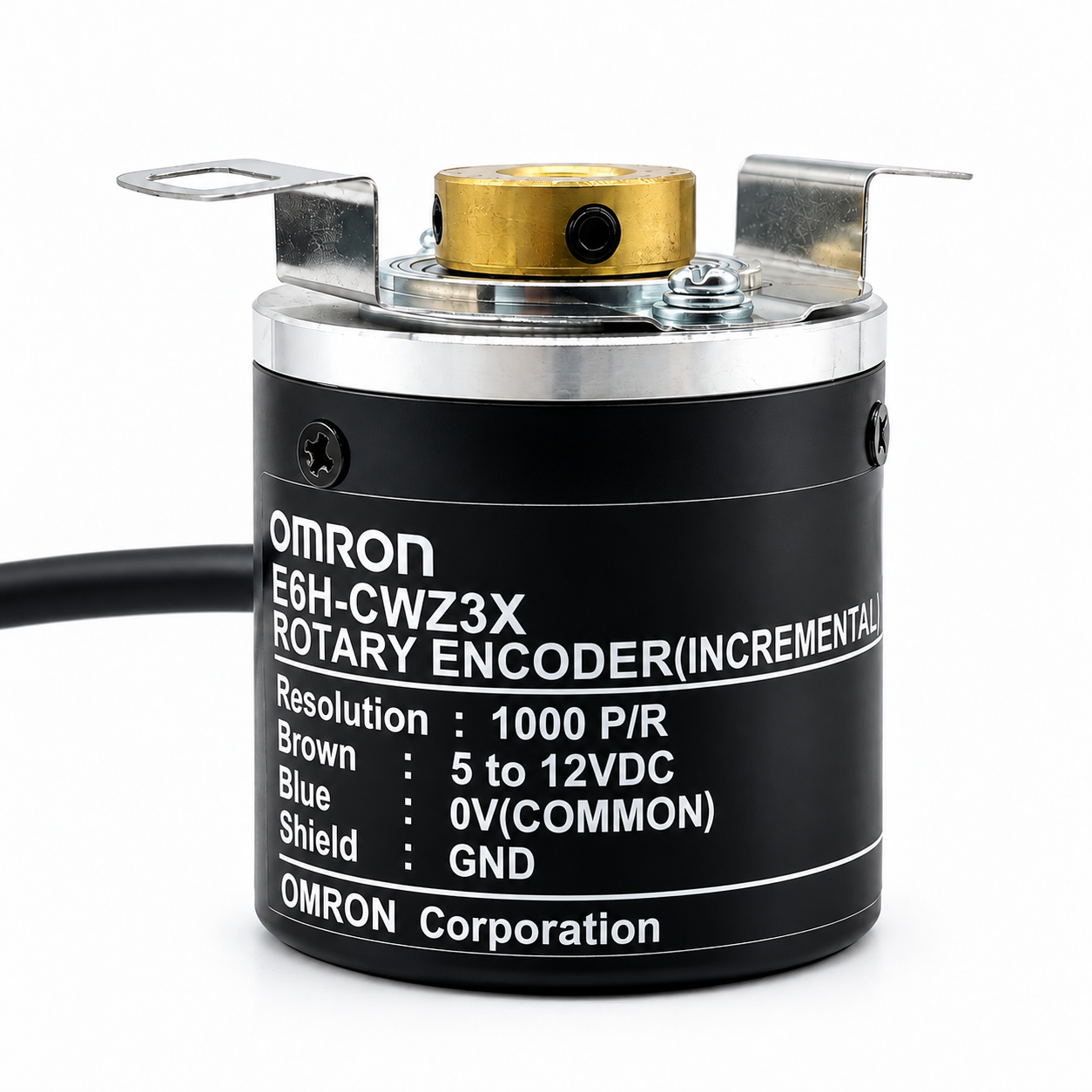

Encoder OMRON E6H-CWZ3X - Encoder vòng quay trục rỗng Line Driver
Encoder OMRON E6H-CWZ3X là bộ mã hóa vòng quay gia tăng, sử dụng ngõ ra Line Driver để cung cấp tín hiệu phản hồi cho các hệ thống đo tốc độ và vị trí quay. Thiết bị sử dụng nguồn 5-12VDC, hỗ trợ các cặp tín hiệu vi sai A, /A, B, /B, Z và /Z.
Trang tổng hợp thông tin dòng E6H-CWZ3X, các tùy chọn độ phân giải, tài liệu kỹ thuật, sơ đồ đấu dây và bản vẽ kích thước. Bộ phận kỹ thuật, bảo trì và thu mua có thể tra cứu từng phiên bản trước khi lựa chọn thiết bị phù hợp.
1. Tổng quan encoder OMRON E6H-CWZ3X
OMRON E6H-CWZ3X thuộc dòng encoder gia tăng trục rỗng E6H-C. Thiết bị chuyển chuyển động quay thành tín hiệu xung để bộ điều khiển xử lý, phục vụ các chức năng như giám sát tốc độ, theo dõi chuyển động và phản hồi vị trí quay.
Điểm cần chú ý khi chọn model CWZ3X là kiểu ngõ ra Line Driver. Cấu hình này sử dụng các cặp tín hiệu vi sai, vì vậy cần kiểm tra khả năng tiếp nhận tín hiệu của PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động trước khi đấu nối.
2. Danh sách bài đăng con theo độ phân giải
Dòng encoder E6H-CWZ3X có nhiều lựa chọn độ phân giải để đáp ứng các yêu cầu khác nhau về đo tốc độ và phản hồi chuyển động. Chọn phiên bản phù hợp cần căn cứ vào số xung yêu cầu, tốc độ quay, tần số đầu vào và cấu hình bộ điều khiển đang sử dụng.
Phiên bản 360 P/R dành cho hệ thống cần độ phân giải 360 xung trên mỗi vòng quay. Kiểm tra nguồn cấp, ngõ vào Line Driver và yêu cầu lắp đặt trước khi lựa chọn.
Xem sản phẩm 360 P/RPhiên bản 500 P/R cung cấp 500 xung trên mỗi vòng quay theo độ phân giải danh định. Cần đối chiếu với yêu cầu xử lý xung và tốc độ vận hành của máy.
Xem sản phẩm 500 P/RPhiên bản 600 P/R dành cho ứng dụng yêu cầu độ phân giải 600 xung trên mỗi vòng quay. Hãy kiểm tra tính tương thích giữa tín hiệu đầu ra và bộ nhận xung.
Xem sản phẩm 600 P/RPhiên bản 1000 P/R dành cho hệ thống cần độ phân giải 1000 xung trên mỗi vòng quay. Nên tính toán tần số xung theo tốc độ làm việc dự kiến.
Xem sản phẩm 1000 P/RPhiên bản 1024 P/R cung cấp độ phân giải 1024 xung trên mỗi vòng quay. Phù hợp để xem xét khi hệ thống điều khiển yêu cầu đúng mức phân giải này.
Xem sản phẩm 1024 P/RPhiên bản 2000 P/R dành cho hệ thống cần độ phân giải 2000 xung trên mỗi vòng quay. Cần kiểm tra tần số xung thực tế và khả năng xử lý của thiết bị nhận.
Xem sản phẩm 2000 P/R3. Thông số kỹ thuật dòng E6H-CWZ3X
| Thông số | Giá trị tham khảo |
|---|---|
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6H-CWZ3X |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng (Incremental) |
| Kiểu ngõ ra | Line Driver |
| Nguồn cấp | 5-12VDC, theo giới hạn điện áp trong catalogue |
| Tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Độ phân giải | Nhiều tùy chọn P/R theo mã đặt hàng |
| Dòng tiêu thụ tối đa | 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa theo catalogue | 10.000 vòng/phút; cần xét thêm giới hạn tần số theo độ phân giải |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm theo bản vẽ dòng E6H-C |
| Cấp bảo vệ | IP50 |
| Nhiệt độ môi trường hoạt động | -10 đến 70 độ C theo catalogue |
Thông số trên dùng để tham khảo dòng E6H-CWZ3X. Vui lòng kiểm tra catalogue và mã đặt hàng cụ thể trước khi chốt cấu hình, đặc biệt với độ phân giải và chiều dài cáp.
4. Phân biệt ngõ ra Line Driver
E6H-CWZ3X sử dụng ngõ ra Line Driver với các cặp tín hiệu vi sai A và /A, B và /B, Z và /Z. Theo catalogue, cấu hình này tương thích với giao tiếp RS-422A và cần bộ nhận tín hiệu phù hợp.
Không nên thay thế trực tiếp E6H-CWZ3X bằng E6H-CWZ6C chỉ dựa trên hình dáng hoặc độ phân giải. Hai dòng có cấu hình ngõ ra khác nhau; cần xác nhận khả năng tương thích điện với bộ điều khiển trước khi thay thế.

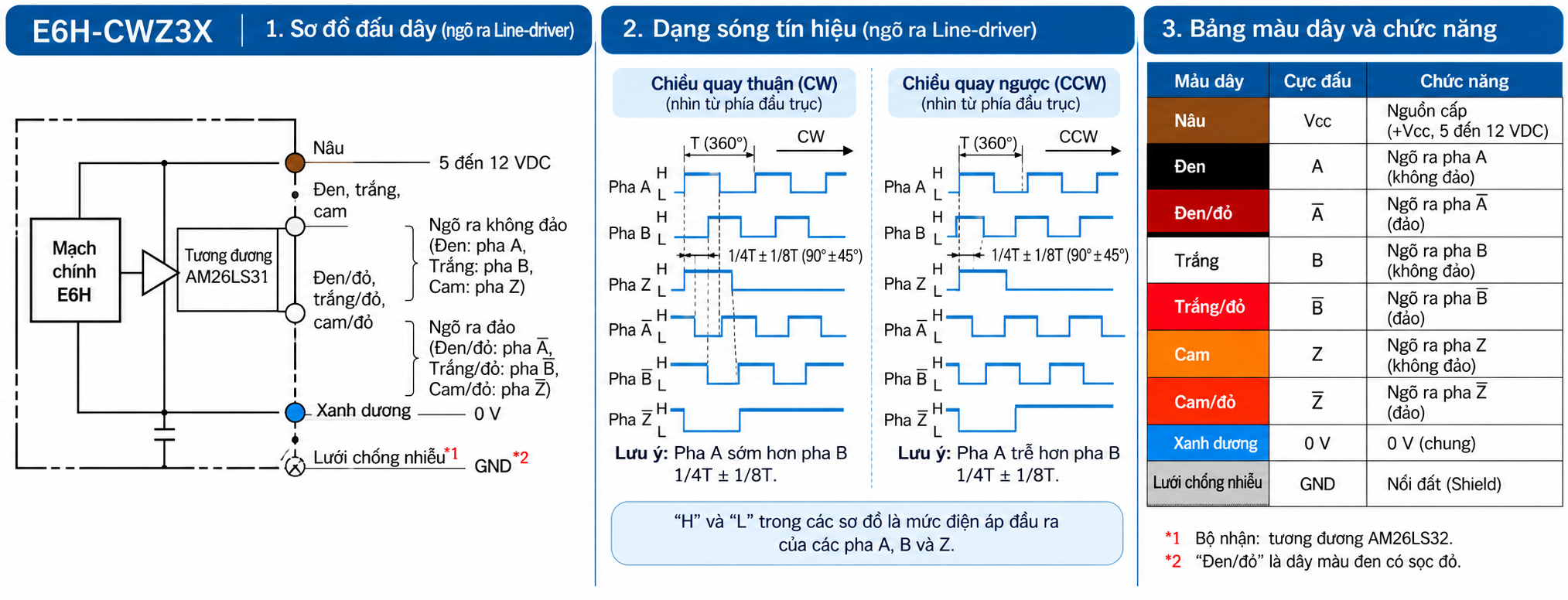

5. Sơ đồ đấu dây và dạng sóng tín hiệu
Sơ đồ đấu dây giúp kiểm tra các cặp tín hiệu đầu ra, nguồn cấp và nguyên tắc kết nối với thiết bị nhận. Trước khi thi công, cần xác nhận sơ đồ chân đúng với model thực tế và ngõ vào của PLC hoặc bộ điều khiển chuyển động.
Xem sơ đồ đấu dây và dạng sóng encoder OMRON E6H-CWZ3X để đối chiếu khi thiết kế hoặc bảo trì hệ thống.

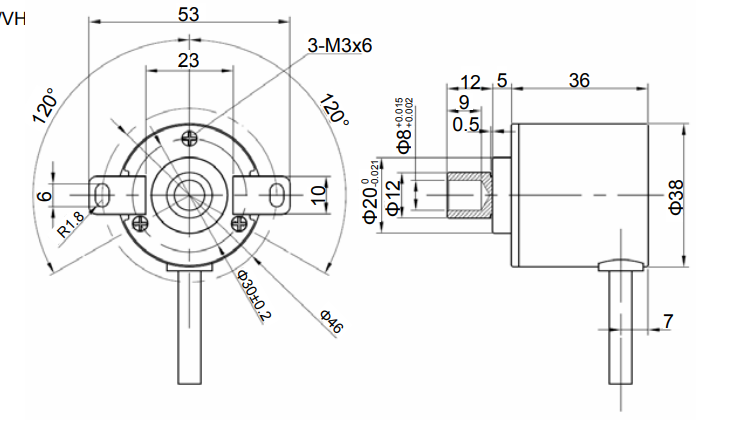

6. Bản vẽ kích thước và yêu cầu lắp đặt
Trước khi gia công gá lắp hoặc thay thế encoder, cần kiểm tra đường kính thân, kích thước trục rỗng, vị trí cố định và khoảng không gian dành cho cáp. Việc lắp đặt đúng cơ khí giúp hạn chế sai lệch và tránh tạo lực bất thường lên cụm trục.
Xem bản vẽ kích thước encoder OMRON E6H-CWZ3X trước khi thiết kế gá hoặc thay thế thiết bị hiện hữu.
7. Catalogue kỹ thuật encoder OMRON E6H-CWZ3X
Catalogue kỹ thuật là tài liệu tham khảo cần thiết để đối chiếu đặc tính điện, sơ đồ đấu dây, kích thước và điều kiện sử dụng. Bộ phận kỹ thuật nên kiểm tra tài liệu trước khi đấu nối hoặc đưa thiết bị vào dây chuyền đang vận hành.
Mở tài liệu PDF để tra cứu thông số và thông tin kỹ thuật của dòng encoder E6H-C.
8. Lưu ý khi chọn mua cho doanh nghiệp
- Xác nhận đúng model E6H-CWZ3X và độ phân giải P/R cần sử dụng.
- Kiểm tra nguồn cấp 5-12VDC và kiểu đầu vào Line Driver của bộ điều khiển.
- Đối chiếu tốc độ quay, tần số xung và khả năng xử lý tín hiệu của hệ thống.
- Kiểm tra kích thước trục, không gian gá lắp và hướng đi cáp trước khi thay thế.
- Với yêu cầu hàng chính hãng, cần xác nhận nguồn cung, mã hàng và chứng từ phù hợp với quy trình mua sắm của doanh nghiệp.
9. Tư vấn và báo giá encoder OMRON
Tự Động Hóa AZ hỗ trợ doanh nghiệp tra cứu thông số, đối chiếu mã sản phẩm và lựa chọn encoder theo yêu cầu hệ thống. Khi yêu cầu báo giá, vui lòng cung cấp model, độ phân giải P/R, số lượng cần mua và thông tin bộ điều khiển đang sử dụng để thuận tiện kiểm tra tính tương thích.
Đối với yêu cầu sản phẩm OMRON chính hãng, doanh nghiệp nên xác nhận nguồn gốc, chứng từ và tình trạng cung ứng tại thời điểm đặt hàng.
Liên hệ để được hỗ trợ đối chiếu model, độ phân giải và yêu cầu kết nối thực tế.
