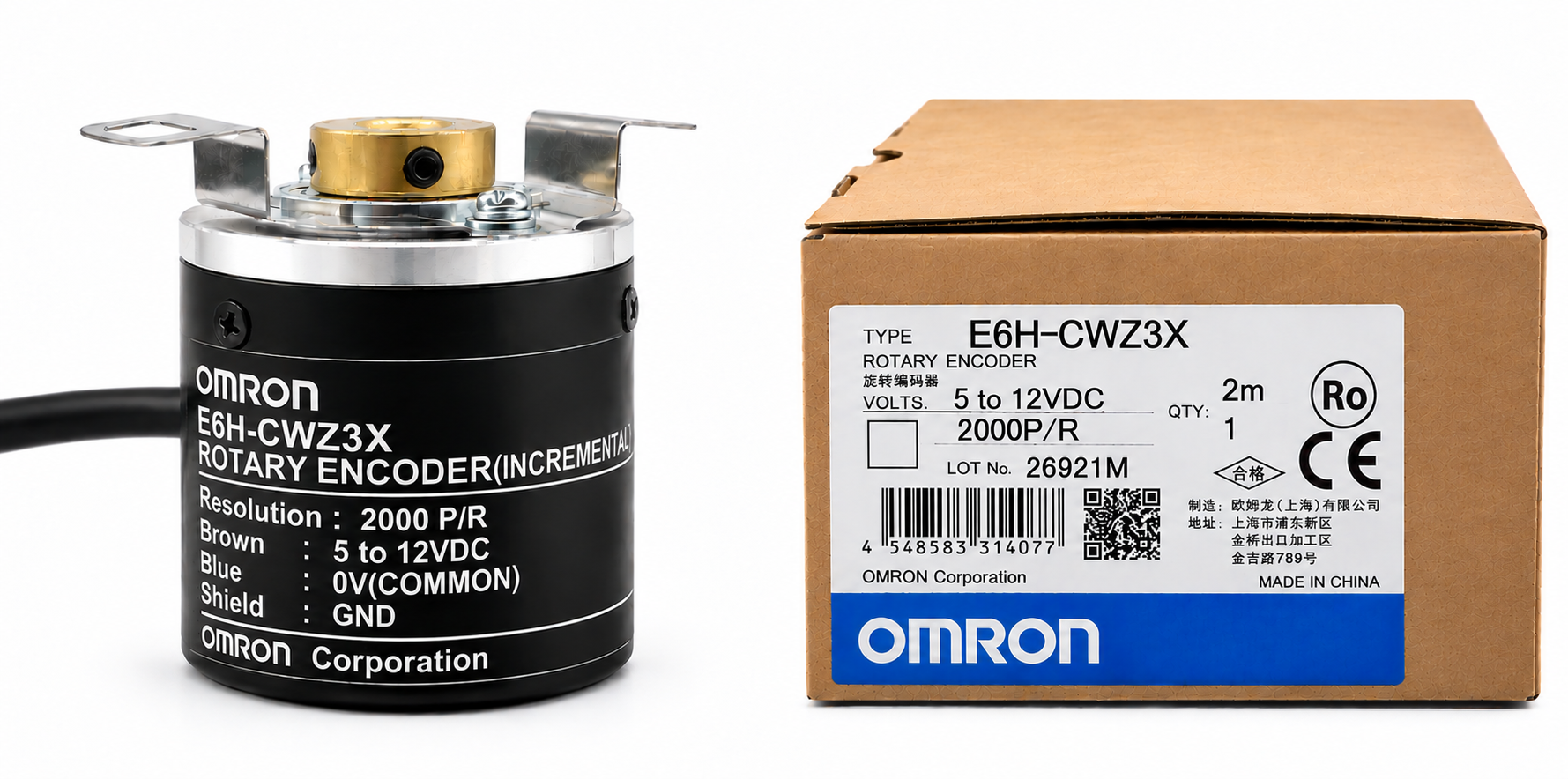

Encoder vòng quay OMRON E6H-CWZ3X 2000 P/R sử dụng ngõ ra Line Driver, nguồn cấp 5-12VDC và cáp tiêu chuẩn 0,5 m. Sản phẩm dùng để phản hồi tốc độ và vị trí quay trong các hệ thống máy tự động hóa. Cần đối chiếu độ phân giải, chuẩn tín hiệu, nguồn cấp và kích thước lắp đặt với bộ điều khiển trước khi đặt hàng.
Encoder OMRON E6H-CWZ3X 2000 P/R là bộ mã hóa vòng quay gia tăng, chuyển chuyển động quay thành tín hiệu xung để bộ điều khiển xử lý thông tin tốc độ và vị trí. Phiên bản 2000 P/R phù hợp với các ứng dụng cần độ phân giải cao hơn so với những lựa chọn có số xung thấp hơn, với điều kiện bộ nhận tín hiệu và tốc độ vận hành đáp ứng yêu cầu kỹ thuật.
Model E6H-CWZ3X sử dụng ngõ ra Line Driver và nguồn cấp 5-12 VDC. Khi lựa chọn thiết bị cho máy mới hoặc thay thế encoder hiện có, doanh nghiệp cần kiểm tra đồng thời độ phân giải, kiểu tín hiệu, nguồn cấp, tốc độ làm việc và kích thước cơ khí để hạn chế sai lệch khi tích hợp.
Bảng dưới đây tóm tắt các thông số của dòng E6H-CWZ3X theo catalogue kỹ thuật được cung cấp. Các yêu cầu riêng của ứng dụng cần được xác nhận trước khi chọn mã hàng.
| Thương hiệu | OMRON |
| Model | E6H-CWZ3X |
| Độ phân giải | 2000 P/R (xung/vòng) |
| Loại encoder | Incremental encoder, mã hóa gia tăng |
| Kiểu ngõ ra | Line Driver |
| Nguồn cấp | 5-12 VDC |
| Dòng tiêu thụ | Tối đa 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa theo catalogue | 10.000 vòng/phút; cần kiểm tra giới hạn tần số theo độ phân giải và điều kiện vận hành |
| Tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Cáp tiêu chuẩn | 0,5 m |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C theo catalogue |
Thông số 2000 P/R thể hiện số xung trên mỗi vòng quay theo quy ước độ phân giải của encoder. Khi đưa tín hiệu vào PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động, cần xác nhận cách thiết bị nhận xử lý các cạnh xung và chế độ đếm để tính toán đúng vị trí, tốc độ.
Với độ phân giải này, tần số tín hiệu tăng theo tốc độ quay. Vì vậy, không nên chỉ căn cứ vào tốc độ quay cơ khí tối đa được nêu trong catalogue; cần tính đến tần số xung thực tế và giới hạn của bộ nhận tín hiệu. Nếu hệ thống chạy tốc độ cao, hãy cung cấp tốc độ làm việc dự kiến để kiểm tra cấu hình phù hợp.
E6H-CWZ3X sử dụng ngõ ra Line Driver với các cặp tín hiệu vi sai A và /A, B và /B, Z và /Z. Theo catalogue, kiểu ngõ ra này tương thích với giao tiếp RS-422A và sử dụng mạch nhận tín hiệu vi sai tương ứng.
Trước khi đấu nối, cần xác nhận bộ điều khiển hỗ trợ ngõ vào Line Driver, điện áp cấp nằm trong dải cho phép và sơ đồ chân phù hợp. Không nên thay thế trực tiếp bằng encoder có kiểu ngõ ra Open Collector hoặc Voltage output nếu chưa kiểm tra tính tương thích điện.
Trục rỗng 8 mm là thông số cần được kiểm tra kỹ khi thay thế encoder trên máy. Ngoài đường kính trục, hãy đối chiếu khoảng hở lắp đặt, vị trí cố định, hướng đi cáp và yêu cầu gá cơ khí. Việc lắp lệch tâm hoặc tạo lực bất thường lên trục có thể ảnh hưởng đến độ ổn định và tuổi thọ thiết bị.
Xem bản vẽ kích thước encoder OMRON E6H-CWZ3X để đối chiếu trước khi thiết kế gá lắp hoặc thay thế thiết bị.
Catalogue thể hiện các cặp tín hiệu A và /A, B và /B, Z và /Z. Dây nâu dùng cho nguồn dương, dây xanh dương dùng cho 0 V chung; các dây tín hiệu và tín hiệu đảo cần được đấu theo đúng sơ đồ của nhà sản xuất.
Nên ngắt nguồn trước khi đấu dây, kiểm tra lại từng đầu nối và tránh để dây tín hiệu đi chung đường với nguồn gây nhiễu lớn nếu có thể. Sau khi cấp nguồn, tuân thủ thời gian chờ và trình tự bật/tắt thiết bị nhận theo catalogue.
Xem sơ đồ đấu dây và dạng sóng encoder OMRON E6H-CWZ3X để kiểm tra cách kết nối tín hiệu trước khi vận hành.
Đối với hoạt động mua hàng, bảo trì hoặc tích hợp máy, catalogue là tài liệu cần thiết để đối chiếu thông số điện, kích thước, sơ đồ đấu dây và điều kiện sử dụng. Hãy xác nhận cấu hình cụ thể trước khi đưa encoder vào danh mục vật tư hoặc hồ sơ kỹ thuật của dự án.
Xem catalogue kỹ thuật encoder OMRON E6H-CWZ3X (PDF) để tham khảo thông số và hướng dẫn của nhà sản xuất.
Khi yêu cầu báo giá encoder OMRON E6H-CWZ3X 2000 P/R, doanh nghiệp nên cung cấp model đang sử dụng, tốc độ quay, thiết bị nhận tín hiệu và điều kiện lắp đặt. Thông tin này giúp việc kiểm tra tương thích và lựa chọn đúng phiên bản được thực hiện chính xác hơn.
Để xem thông tin các phiên bản thuộc cùng dòng sản phẩm, vui lòng tham khảo trang tổng encoder OMRON E6H-CWZ3X.
