Encoder vòng quay gia tăng OMRON E6H-CWZ6C 1000P/R, nguồn 5-24VDC, ngõ ra Open-collector, tín hiệu A/B/Z, cáp kết nối dài 0,5 m. Phù hợp cho các hệ thống tự động hóa cần phản hồi tốc độ và vị trí quay.
Encoder OMRON E6H-CWZ6C 1000P/R là bộ mã hóa vòng quay gia tăng dùng để chuyển đổi chuyển động quay thành tín hiệu xung phục vụ giám sát và điều khiển máy. Với độ phân giải 1000 xung/vòng, thiết bị phù hợp với các ứng dụng cần theo dõi tốc độ, xác định chuyển động và phản hồi vị trí quay khi kết hợp với bộ điều khiển tương thích.
Model E6H-CWZ6C sử dụng nguồn 5-24 VDC, ngõ ra Open-collector và tín hiệu ba pha A, B, Z. Thiết kế trục rỗng giúp doanh nghiệp xem xét tích hợp thiết bị vào cụm truyền động hiện có. Trước khi đặt hàng, cần kiểm tra độ phân giải, đường kính trục, kiểu tín hiệu đầu ra và khả năng tiếp nhận xung của PLC hoặc bộ điều khiển.

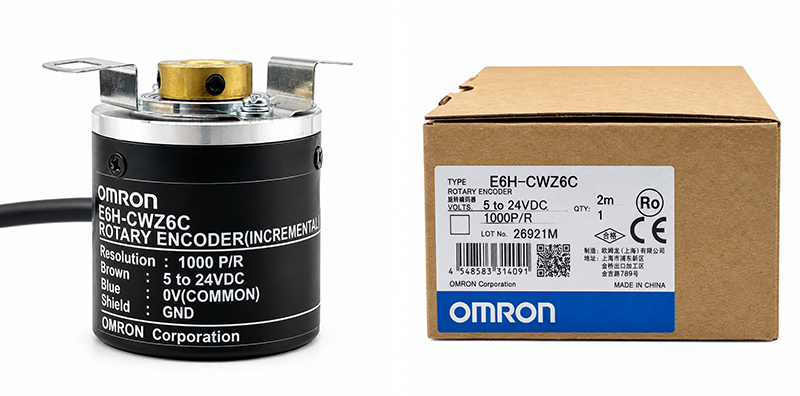

Hình 1: Encoder OMRON E6H-CWZ6C phiên bản 1000 xung/vòng.
Lưu ý: Thông số cần được đối chiếu với catalogue và cấu hình thiết bị thực tế trước khi lắp đặt. Tốc độ sử dụng còn phụ thuộc tần số xung phát ra và giới hạn đáp ứng của hệ thống nhận tín hiệu.
Phiên bản 1000 P/R tạo ra 1000 xung trên mỗi vòng quay theo thông số danh định. Đây là một lựa chọn để xem xét cho các hệ thống cần đo tốc độ hoặc theo dõi chuyển động quay mà bộ điều khiển hỗ trợ xử lý tín hiệu encoder tương ứng.
Trước khi chọn mua, kỹ thuật viên nên xác định tốc độ quay tối đa, phương pháp đếm xung và tần số đầu vào của bộ điều khiển. Cần phân biệt độ phân giải danh định của encoder với số đếm thực tế khi bộ điều khiển sử dụng chế độ đếm nhiều cạnh xung.
Encoder cung cấp ba kênh tín hiệu A, B và Z. Hai kênh A, B có quan hệ lệch pha để hỗ trợ nhận biết chiều quay và chuyển động; kênh Z được dùng làm tín hiệu tham chiếu theo vòng quay. Khi tích hợp vào máy, cần kiểm tra phương thức xử lý tín hiệu của bộ điều khiển để bảo đảm kết quả đo phù hợp với yêu cầu ứng dụng.
Dạng sóng tín hiệu pha A, B, Z của encoder OMRON E6H-CWZ6C
Hình 2: Dạng sóng tham khảo của ba kênh tín hiệu đầu ra A, B và Z.
Ngõ ra Open-collector cần được kết nối phù hợp với mạch đầu vào của thiết bị nhận. Trước khi cấp nguồn, hãy kiểm tra điện áp sử dụng, cách đấu dây và yêu cầu mạch nhận xung trong tài liệu kỹ thuật. Không nên thay đổi sơ đồ đấu nối chỉ dựa trên màu dây nếu chưa xác nhận đúng phiên bản encoder.
Sơ đồ đấu dây encoder OMRON E6H-CWZ6C Open-collector
Hình 3: Sơ đồ kết nối điện tham khảo cho dòng encoder E6H-CWZ6C.
Bảng màu dây và chức năng đầu nối encoder OMRON E6H-CWZ6C
Hình 4: Bảng tham khảo màu dây và chức năng từng đầu nối.
Đối với các ứng dụng thay thế linh kiện hoặc thiết kế cụm truyền động mới, việc đối chiếu kích thước cơ khí giúp hạn chế phát sinh khi lắp đặt. Cần kiểm tra đường kính trục, vị trí cố định và khoảng không gian lắp encoder theo bản vẽ của nhà sản xuất.
Bản vẽ kích thước encoder OMRON E6H-CWZ6C
Hình 5: Bản vẽ cơ khí phục vụ kiểm tra kích thước và phương án lắp đặt.
Catalogue dòng E6H-C cung cấp thông tin để kiểm tra độ phân giải, điện áp cấp, cấu hình đầu ra và điều kiện vận hành. Bộ phận kỹ thuật nên đối chiếu tài liệu trước khi đấu nối hoặc thay thế encoder trong dây chuyền đang hoạt động.
Tài liệu kỹ thuật encoder OMRON E6H-CWZ6C PDF
Khi yêu cầu báo giá phiên bản 1000 P/R, doanh nghiệp nên cung cấp mã sản phẩm, điện áp cấp, kiểu ngõ ra và thông tin bộ điều khiển đang sử dụng. Nếu dùng để thay thế thiết bị cũ, cần kiểm tra cả kích thước cơ khí lẫn tín hiệu điện để bảo đảm khả năng tương thích.
Tự Động Hóa AZ hỗ trợ tiếp nhận yêu cầu tư vấn, đối chiếu thông số và báo giá theo nhu cầu thực tế. Với yêu cầu OMRON chính hãng, khách hàng nên xác nhận nguồn gốc hàng hóa và chứng từ cung cấp tại thời điểm đặt hàng.
Tham khảo các phiên bản độ phân giải khác và thông tin tổng quan tại bài viết tổng quan encoder OMRON E6H-CWZ6C.
