Encoder vòng quay gia tăng OMRON E6H-CWZ6C 2000P/R, nguồn 5-24VDC, ngõ ra Open-collector, tín hiệu A/B/Z và thiết kế trục rỗng. Phù hợp với hệ thống tự động hóa cần độ phân giải 2000 xung/vòng để giám sát chuyển động quay.
Encoder OMRON E6H-CWZ6C 2000P/R là bộ mã hóa vòng quay gia tăng được sử dụng để thu nhận tín hiệu chuyển động từ trục quay trong máy móc công nghiệp. Với độ phân giải 2000 xung/vòng, phiên bản này phù hợp để xem xét trong các hệ thống cần theo dõi tốc độ và vị trí quay, với điều kiện bộ điều khiển có khả năng tiếp nhận và xử lý tín hiệu tương ứng.
Thiết bị sử dụng nguồn 5-24 VDC, ngõ ra Open-collector và các kênh tín hiệu A, B, Z. Khi lựa chọn cho dây chuyền sản xuất hoặc thay thế encoder đang vận hành, doanh nghiệp cần đối chiếu độ phân giải, sơ đồ điện, kích thước trục và khả năng tương thích với bộ điều khiển hiện có.

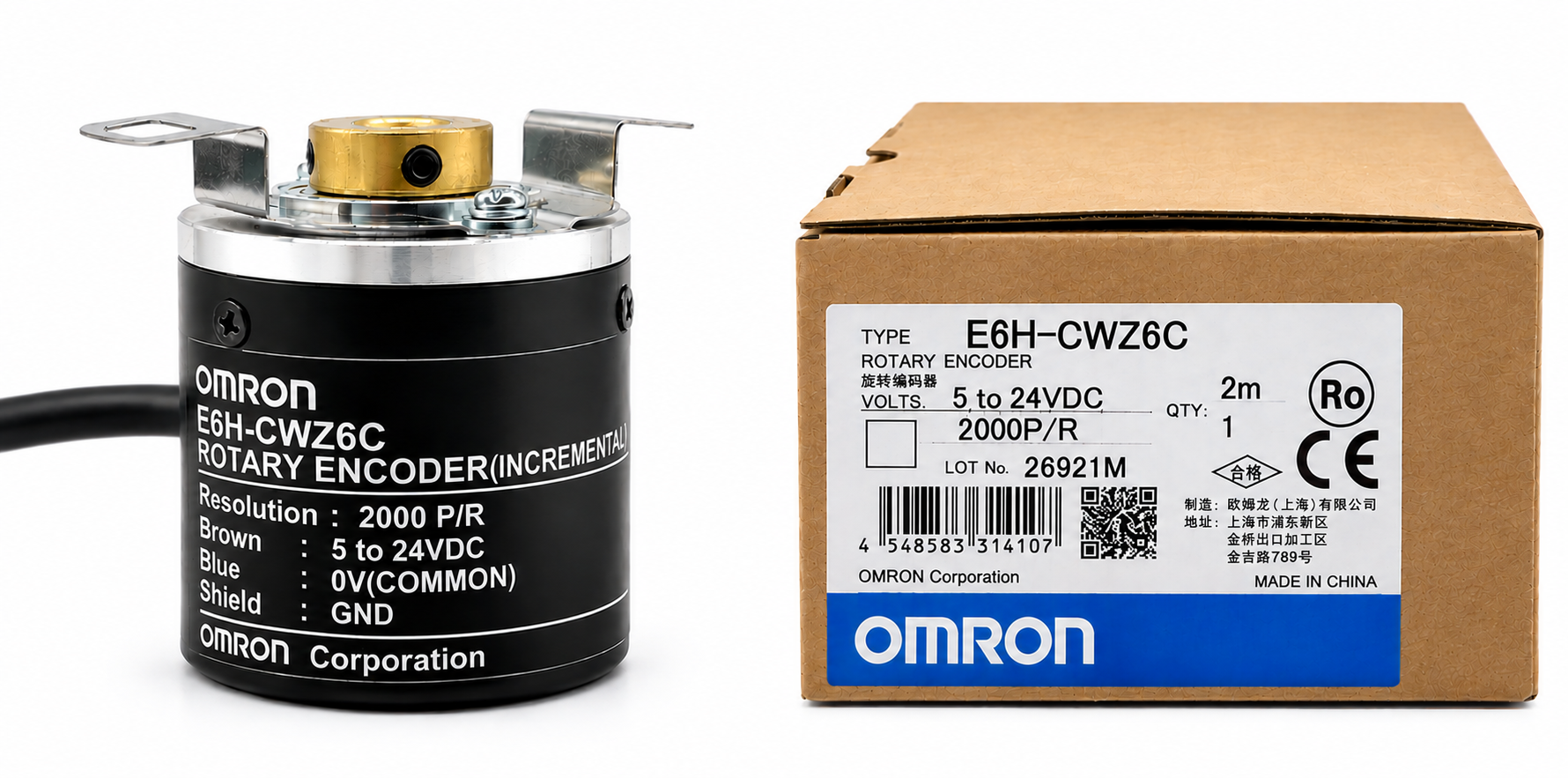

Hình 1: Encoder OMRON E6H-CWZ6C phiên bản độ phân giải 2000 P/R.
Lưu ý: Các thông số được tham khảo từ catalogue dòng E6H-C. Tốc độ sử dụng thực tế còn phụ thuộc độ phân giải và giới hạn tần số đáp ứng; cần kiểm tra điều kiện vận hành trước khi đưa vào hệ thống.
Độ phân giải 2000 P/R cung cấp 2000 xung cho mỗi vòng quay theo thông số danh định của encoder. Giá trị này là cơ sở để bộ điều khiển tính toán chuyển động, nhưng số đếm hoặc độ phân giải sử dụng thực tế còn phụ thuộc phương pháp đếm cạnh xung và cấu hình đầu vào.
Trước khi chọn phiên bản 2000 P/R, kỹ thuật viên nên xác định tốc độ quay lớn nhất, tần số xung dự kiến và khả năng xử lý tín hiệu của PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động. Việc kiểm tra này giúp hạn chế tình trạng tín hiệu vượt giới hạn đáp ứng của thiết bị.
Hai pha A và B có quan hệ lệch pha để bộ điều khiển nhận biết chiều quay và chuyển động. Pha Z được sử dụng làm tín hiệu tham chiếu theo vòng quay. Khi tích hợp encoder vào máy, cần xác nhận thiết bị nhận có hỗ trợ đúng dạng tín hiệu và phương pháp xử lý đang sử dụng.
Dạng sóng tín hiệu pha A, B, Z của encoder OMRON E6H-CWZ6C
Hình 2: Minh họa quan hệ pha giữa ba tín hiệu đầu ra A, B và Z.
Phiên bản CWZ6C sử dụng ngõ ra Open-collector. Khi kết nối với PLC hoặc bộ điều khiển, cần kiểm tra điện áp nguồn, cấu hình ngõ vào và yêu cầu mạch nhận tín hiệu. Thực hiện đấu nối theo sơ đồ của nhà sản xuất và tài liệu thiết bị nhận để tránh kết nối sai.
Sơ đồ đấu dây encoder OMRON E6H-CWZ6C Open-collector
Hình 3: Sơ đồ kết nối điện tham khảo cho encoder dòng E6H-CWZ6C.
Bảng màu dây và chức năng đầu nối encoder OMRON E6H-CWZ6C
Hình 4: Bảng tham khảo màu dây và chức năng kết nối của encoder.
Với encoder dạng trục rỗng, việc kiểm tra kích thước lắp đặt là bước quan trọng trước khi thay thế hoặc thiết kế cụm truyền động. Doanh nghiệp cần đối chiếu đường kính trục, không gian lắp, vị trí cố định và yêu cầu đồng tâm theo bản vẽ kỹ thuật.
Bản vẽ kích thước encoder OMRON E6H-CWZ6C
Hình 5: Bản vẽ kích thước phục vụ kiểm tra không gian lắp đặt và thiết kế cơ khí.
Catalogue giúp bộ phận kỹ thuật xác nhận thông số điện, độ phân giải, sơ đồ đầu ra và điều kiện vận hành của thiết bị. Nên lưu tài liệu cùng hồ sơ máy để hỗ trợ công tác lắp đặt, bảo trì và thay thế về sau.
Tài liệu kỹ thuật encoder OMRON E6H-CWZ6C PDF
Khi yêu cầu báo giá encoder 2000 P/R, doanh nghiệp nên cung cấp mã sản phẩm, nguồn cấp, kiểu ngõ ra và thông tin bộ điều khiển đang sử dụng. Nếu thiết bị được dùng để thay thế encoder cũ, cần kiểm tra đồng thời sơ đồ đấu nối, kích thước cơ khí và yêu cầu xử lý xung của hệ thống.
Tự Động Hóa AZ hỗ trợ tiếp nhận yêu cầu tư vấn, đối chiếu thông số và báo giá theo nhu cầu sử dụng. Với yêu cầu sản phẩm OMRON chính hãng, khách hàng nên xác nhận nguồn gốc, chứng từ và tình trạng cung ứng tại thời điểm đặt hàng.
