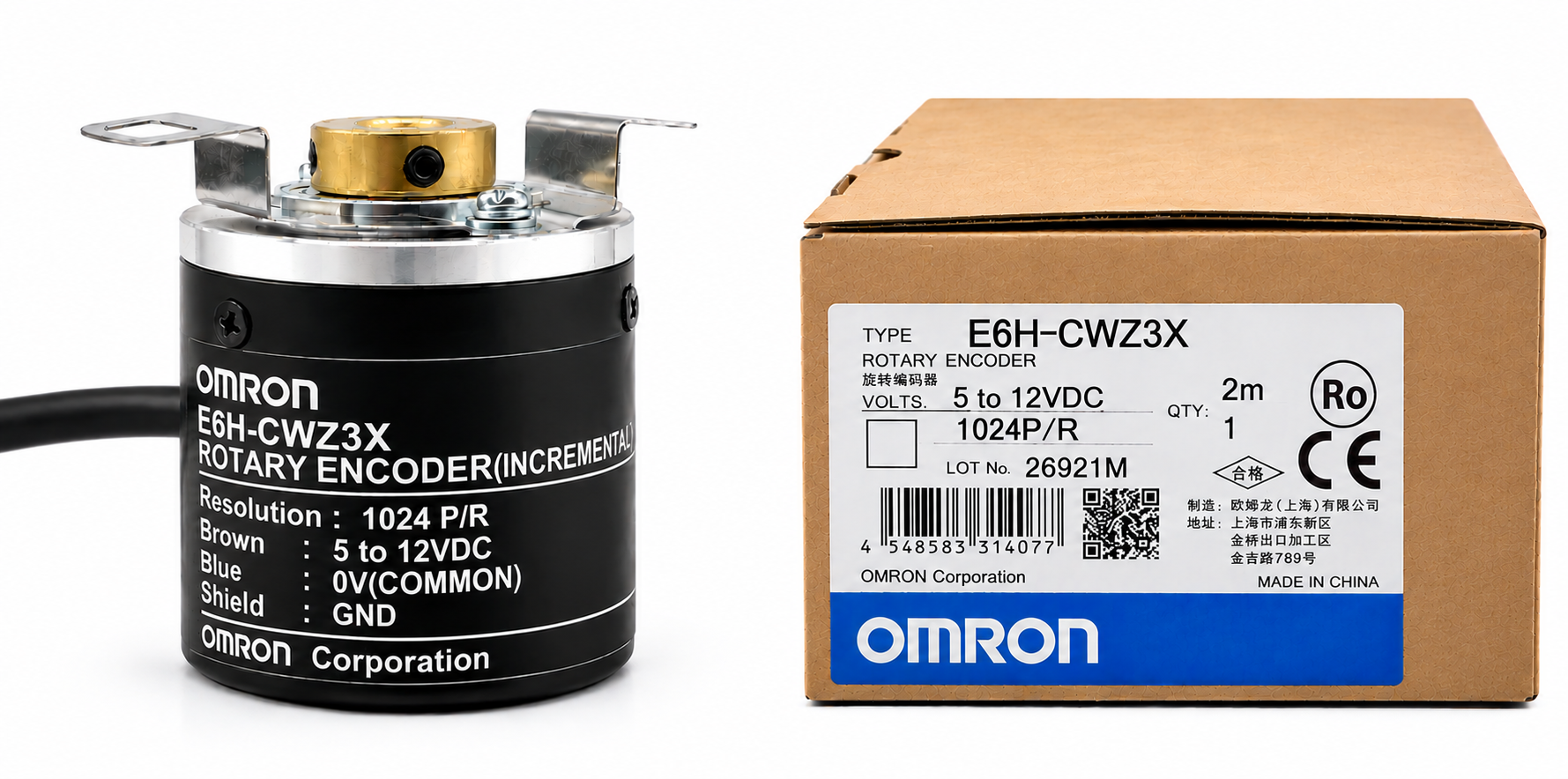

Encoder vòng quay OMRON E6H-CWZ3X độ phân giải 1024 P/R, ngõ ra Line Driver, nguồn cấp 5-12VDC và cáp tiêu chuẩn dài 0,5 m. Phù hợp cho các ứng dụng đo vị trí, tốc độ và phản hồi chuyển động trong hệ thống tự động hóa. Vui lòng đối chiếu sơ đồ đấu dây, chuẩn tín hiệu đầu vào và kích thước trục trước khi đặt hàng.
Encoder OMRON E6H-CWZ3X 1024 P/R là bộ mã hóa vòng quay gia tăng, dùng để chuyển đổi chuyển động quay thành tín hiệu xung phục vụ việc đo tốc độ, xác định vị trí và giám sát chuyển động trong hệ thống máy công nghiệp. Phiên bản này có độ phân giải 1024 xung trên mỗi vòng quay, sử dụng ngõ ra Line Driver và nguồn cấp 5-12 VDC.
Thiết kế trục rỗng đường kính trong 8 mm, thân có đường kính ngoài 40 mm và chiều dày khoảng 26 mm giúp thiết bị phù hợp với những vị trí lắp đặt cần tiết kiệm không gian. Khi lựa chọn, doanh nghiệp nên kiểm tra khả năng tương thích giữa tín hiệu đầu ra của encoder và bộ nhận tín hiệu đang sử dụng.
Các thông số dưới đây được tổng hợp từ catalogue kỹ thuật dòng E6H-C của OMRON. Thông số thực tế cần được đối chiếu với mã hàng và tài liệu đi kèm khi mua.
| Thương hiệu | OMRON |
| Mã sản phẩm | E6H-CWZ3X |
| Độ phân giải | 1024 P/R (xung/vòng) |
| Nguyên lý | Incremental encoder, mã hóa gia tăng |
| Kiểu ngõ ra | Line Driver |
| Nguồn cấp | 5-12 VDC, độ gợn điện áp tối đa 5% p-p theo catalogue |
| Dòng tiêu thụ | Tối đa 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cho phép tối đa | 10.000 vòng/phút; cần đồng thời đáp ứng giới hạn tần số theo độ phân giải |
| Pha tín hiệu | A, /A, B, /B, Z, /Z |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Cấp bảo vệ | IP50; không có bảo vệ chống nước và dầu |
| Nhiệt độ môi trường hoạt động | -10 đến 70 độ C, độ ẩm tối đa 90% theo điều kiện catalogue |
E6H-CWZ3X sử dụng mạch ngõ ra Line Driver, có khả năng truyền tín hiệu vi sai và tương thích với giao tiếp RS-422A theo catalogue. Cấu hình này có thể phù hợp với các hệ thống cần truyền tín hiệu encoder ổn định qua cáp xoắn đôi, tùy theo thiết kế và bộ nhận tín hiệu của máy.
Trước khi thay thế encoder hiện hữu, cần kiểm tra nguồn cấp 5-12 VDC, kiểu ngõ ra, độ phân giải, sơ đồ chân và khả năng tiếp nhận tín hiệu của PLC, bộ điều khiển chuyển động hoặc thiết bị đếm xung. Không nên xem phiên bản Line Driver là loại có thể thay thế trực tiếp cho phiên bản Open-collector hoặc Voltage output.
Catalogue quy định đường kính trục lắp ghép là 8 mm. Khi lắp đặt, cần bảo đảm độ đồng tâm và độ vuông góc của bề mặt lắp, tránh tạo lực bất thường lên lò xo gá hoặc trục encoder. Thực hiện cố định và siết vít theo hướng dẫn của nhà sản xuất để hạn chế sai lệch cơ khí trong quá trình vận hành.
Xem bản vẽ kích thước encoder OMRON E6H-CWZ3X để đối chiếu thông số cơ khí trước khi đặt mua.
Phiên bản E6H-CWZ3X có các cặp tín hiệu A và /A, B và /B, Z và /Z. Theo catalogue, màu dây tín hiệu không đảo gồm đen cho pha A, trắng cho pha B và cam cho pha Z; các dây có sọc đỏ là tín hiệu đảo tương ứng. Dây nâu dùng cho nguồn dương và dây xanh dương dùng cho 0 V chung.
Hãy kiểm tra sơ đồ chân của đúng model và thiết bị nhận trước khi đấu nối. Catalogue cũng khuyến cáo chờ ít nhất 0,1 giây sau khi cấp nguồn cho encoder rồi mới sử dụng thiết bị nhận; khi tắt nguồn, dừng sử dụng thiết bị nhận ít nhất 0,1 giây trước khi ngắt nguồn encoder.
Xem sơ đồ đấu dây và dạng sóng encoder OMRON E6H-CWZ3X để đối chiếu khi thiết kế hoặc bảo trì hệ thống.
Để xác nhận đầy đủ thông số điện, cơ khí, sơ đồ ngõ ra và các lưu ý an toàn, nên tham khảo catalogue kỹ thuật trước khi lựa chọn sản phẩm cho dự án hoặc thay thế thiết bị hiện có.
Tải catalogue kỹ thuật encoder OMRON E6H-CWZ3X (PDF) để xem thông số chi tiết, sơ đồ mạch, kích thước và hướng dẫn sử dụng.
TudonghoaaZ hỗ trợ doanh nghiệp đối chiếu mã encoder, độ phân giải, kiểu ngõ ra và yêu cầu kết nối trước khi đặt hàng. Khi gửi yêu cầu báo giá, vui lòng cung cấp model đang sử dụng, thông số bộ điều khiển và điều kiện lắp đặt để thuận tiện kiểm tra tính tương thích.
Tham khảo thông tin các phiên bản trong dòng sản phẩm tại trang tổng encoder OMRON E6H-CWZ3X.
