Cảm biến tiệm cận Omron E2B là dòng cảm biến tiệm cận dạng trụ, sử dụng nguyên lý cảm ứng từ để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có nhiều kích thước, khoảng cách phát hiện và cấu hình ngõ ra, đáp ứng nhu cầu lắp đặt trong máy tự động, dây chuyền sản xuất và hệ thống điều khiển công nghiệp.
Dòng Omron E2B có các phiên bản M8, M12, M18 và M30, loại có che chắn hoặc không che chắn, thân ngắn hoặc thân dài, ngõ ra PNP/NPN và chế độ NO/NC tùy mã. Để lựa chọn đúng sản phẩm, cần đối chiếu mã đặt hàng với catalogue và yêu cầu thực tế của hệ thống.
Omron E2B là dòng cảm biến tiệm cận hình trụ có ren, được thiết kế để phát hiện vật thể kim loại trong quá trình vận hành máy móc. Khi vật thể đi vào vùng phát hiện, cảm biến thay đổi trạng thái ngõ ra để truyền tín hiệu đến PLC hoặc bộ điều khiển tương thích.

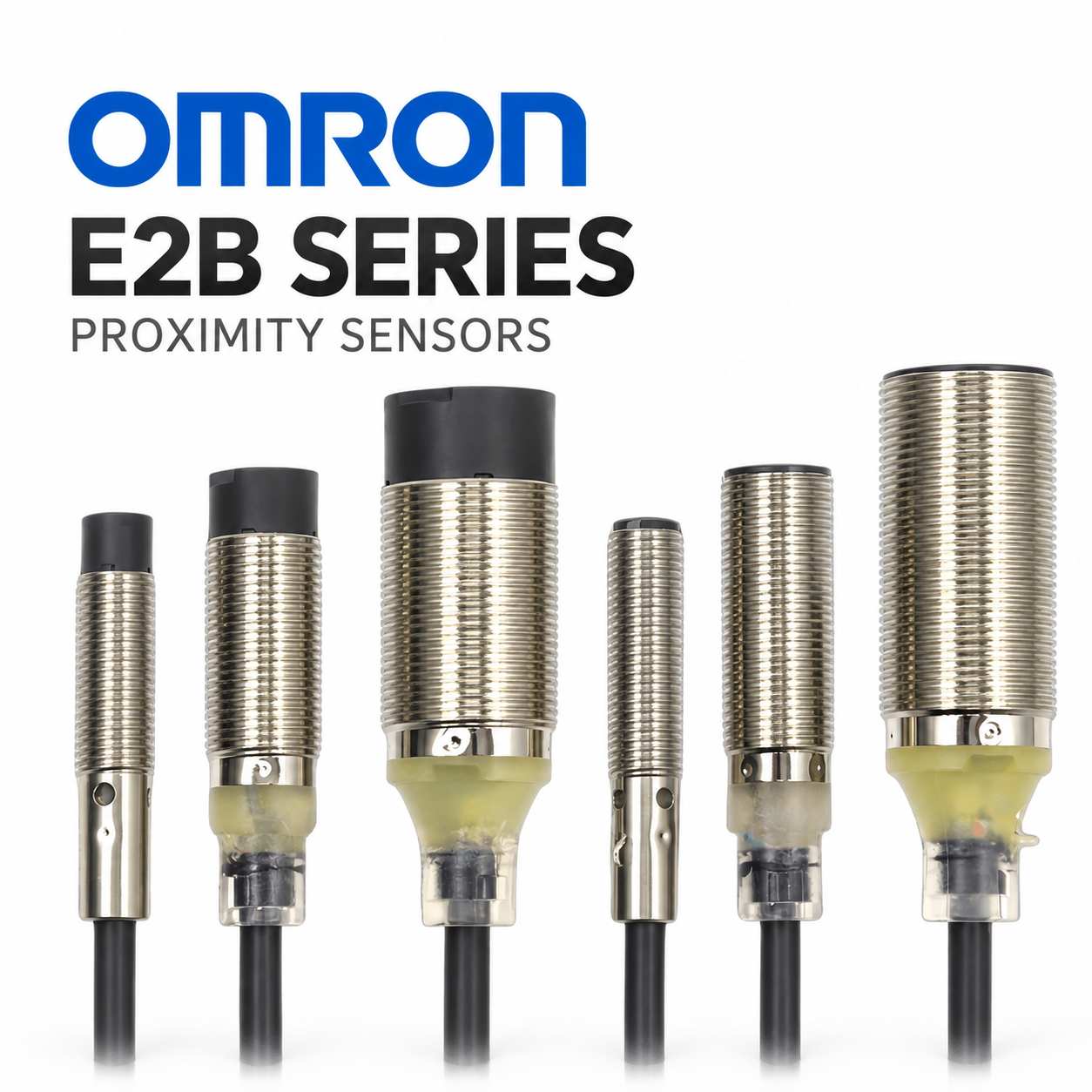

Theo catalogue Omron E2B, dòng sản phẩm có bốn kích thước thân chính là M8, M12, M18 và M30. Tùy mã, người dùng có thể lựa chọn thân ngắn, thân dài, kiểu che chắn và phương thức kết nối phù hợp.

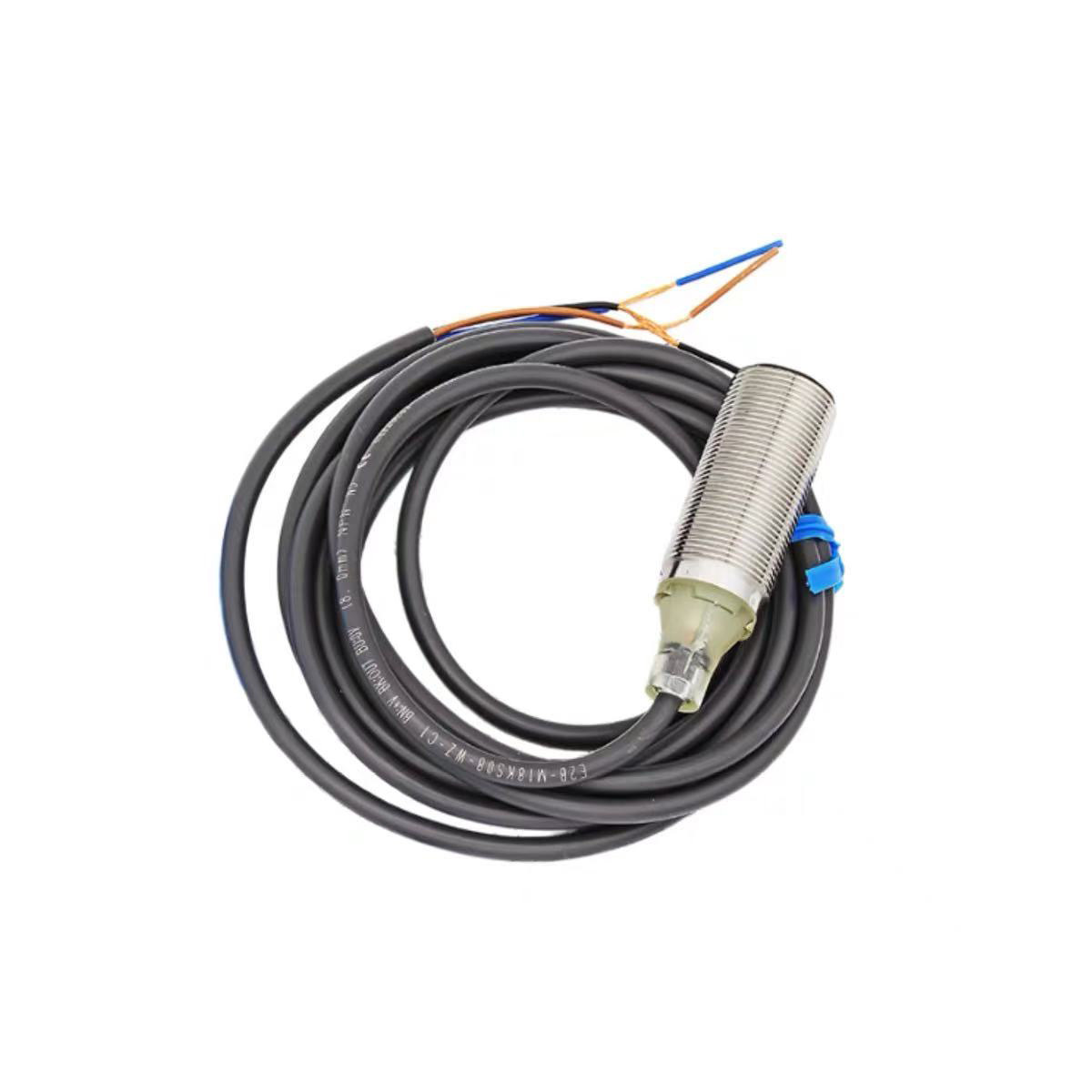

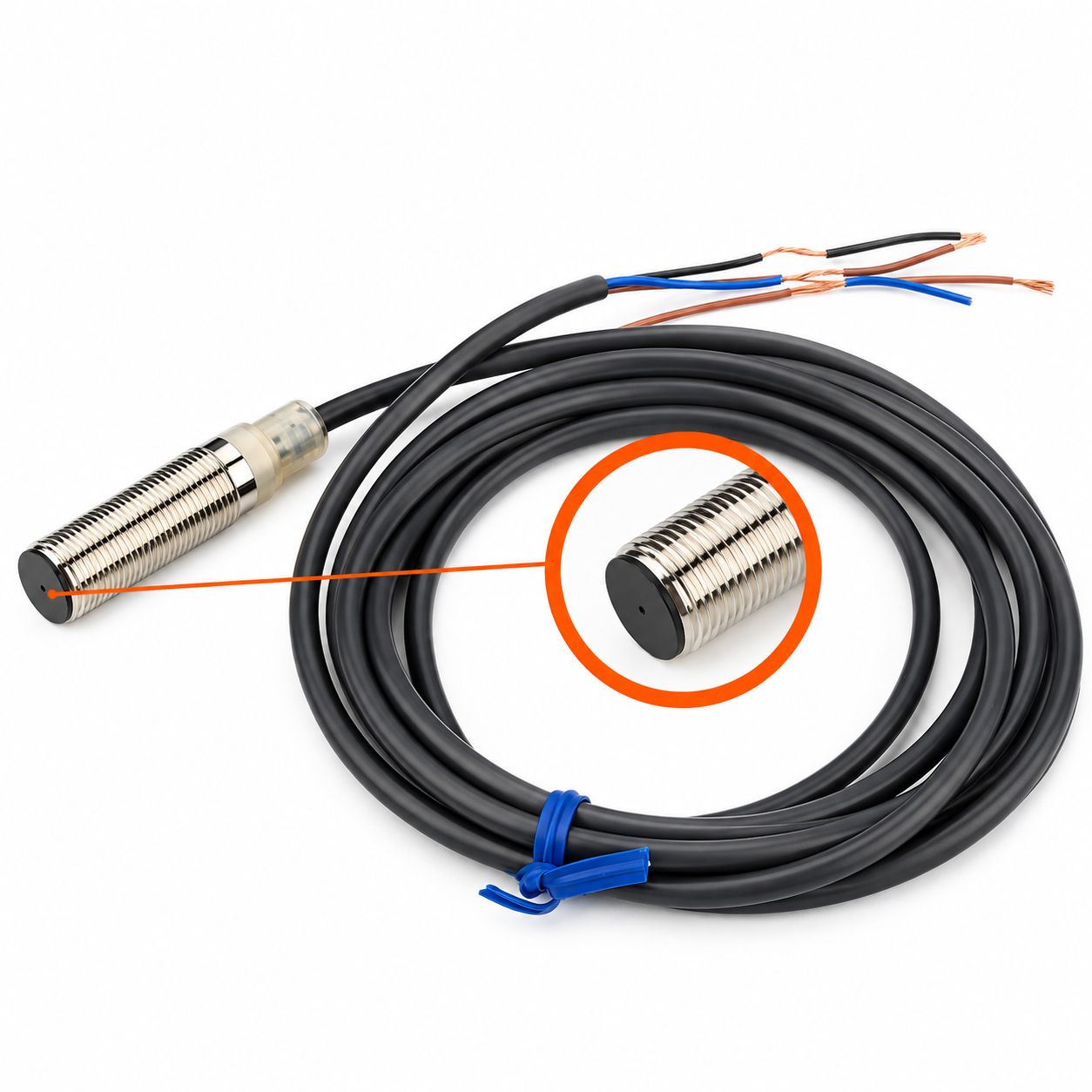

Cảm biến Omron E2B có thân hình trụ, phần thân ren dùng để cố định trên gá lắp và mặt cảm biến ở đầu phát hiện. Tùy phiên bản, sản phẩm có dây dẫn được đấu sẵn hoặc sử dụng đầu nối tương ứng.

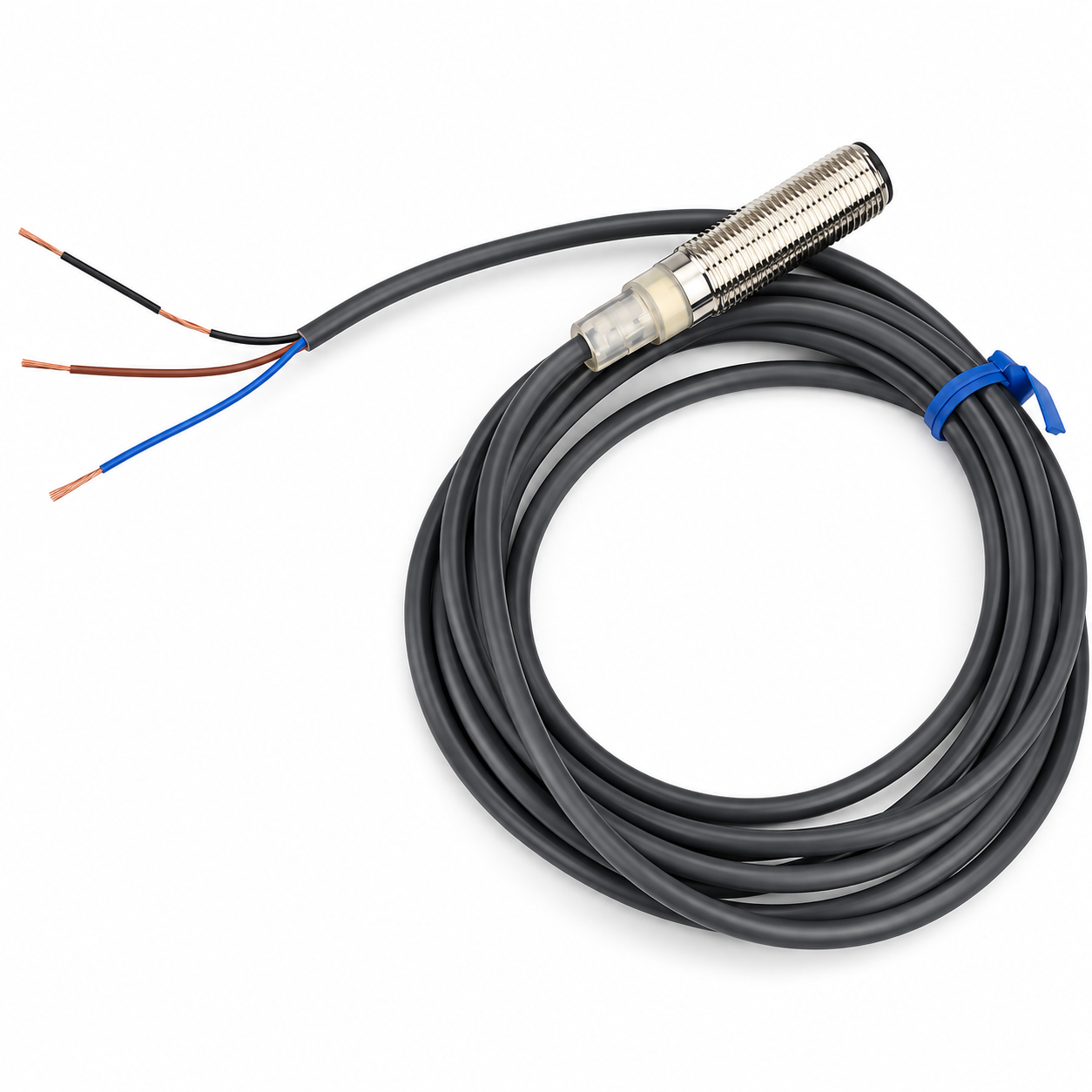

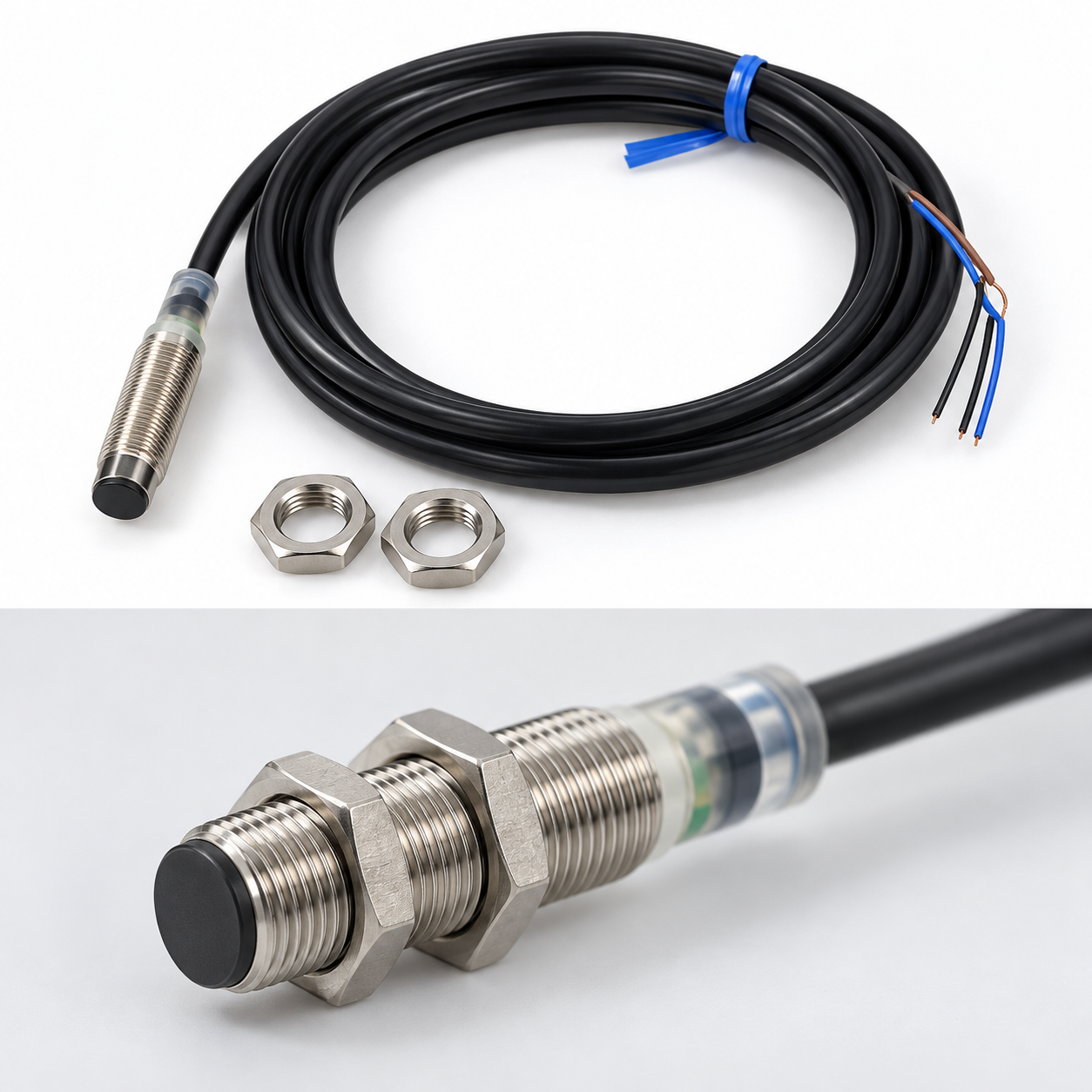

Phần thân ren giúp điều chỉnh vị trí lắp và cố định cảm biến bằng đai ốc. Khi lắp đặt, cần bảo đảm mặt cảm biến hướng về vùng cần phát hiện, đồng thời tuân thủ khoảng cách lắp đặt và yêu cầu về kim loại xung quanh trong tài liệu kỹ thuật.
Việc lựa chọn kích thước phụ thuộc vào không gian lắp đặt, khoảng cách phát hiện và kích thước vật thể cần nhận biết. Catalogue Omron E2B liệt kê các nhóm M8, M12, M18 và M30 với nhiều khoảng cách phát hiện khác nhau.
Khoảng cách phát hiện thực tế còn phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Không nên chỉ dựa vào khoảng cách danh định để quyết định vị trí gá cảm biến.
Omron E2B có phiên bản shielded (có che chắn) và unshielded (không che chắn). Hai cấu hình này có đặc tính vùng phát hiện và yêu cầu lắp đặt khác nhau.
Khi thay thế cảm biến, cần kiểm tra kiểu che chắn, đường kính ren, khoảng cách phát hiện và cấu trúc lắp đặt. Hai cảm biến cùng kích thước ren chưa chắc có thể thay thế trực tiếp cho nhau.

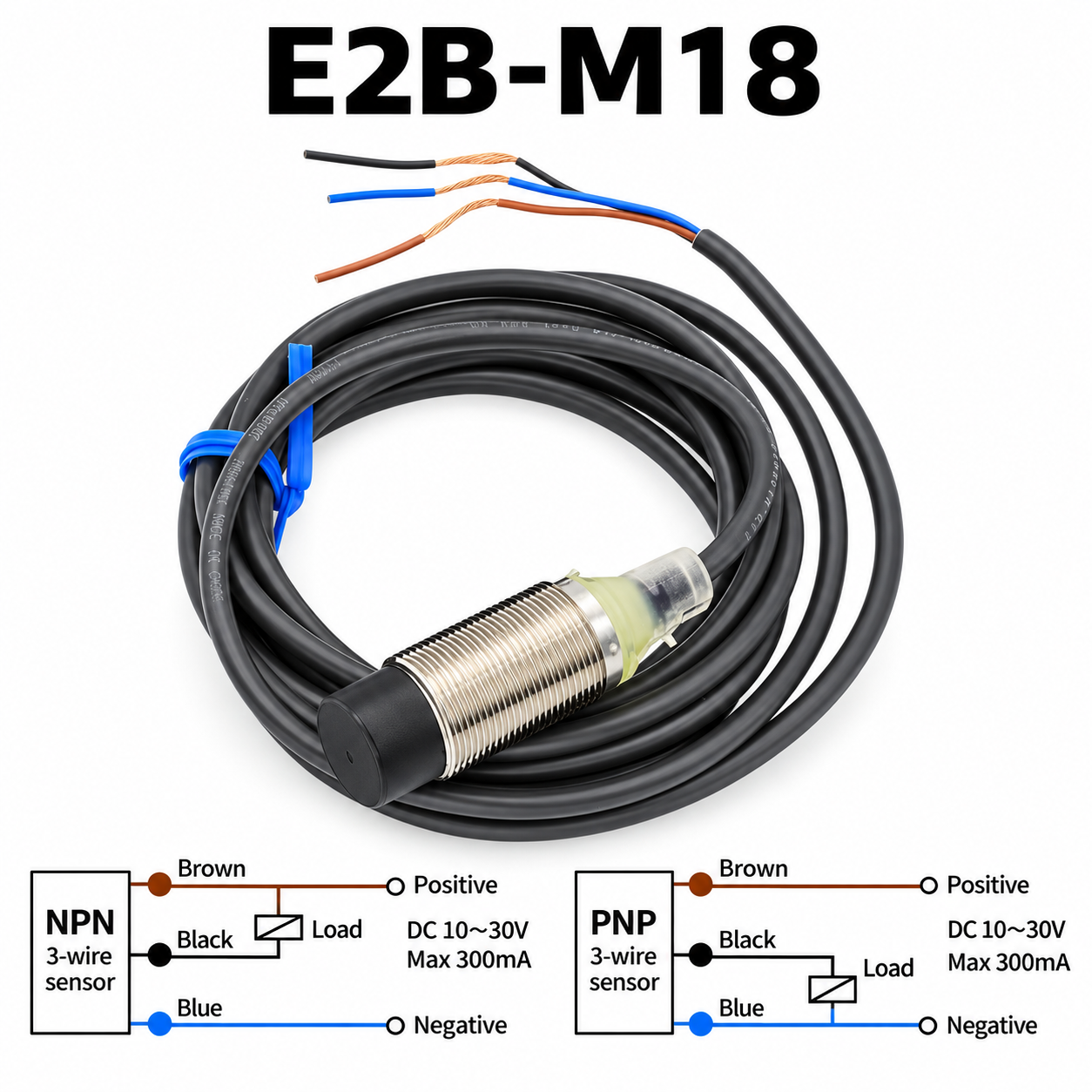

PNP/NPN mô tả kiểu ngõ ra, còn NO/NC mô tả chế độ hoạt động của ngõ ra. Đây là những thông tin cần xác định trước khi kết nối cảm biến với PLC hoặc mạch điều khiển.
Theo quy ước mã trong catalogue E2B, B biểu thị ngõ ra PNP, C biểu thị ngõ ra NPN; B1/C1 tương ứng NO và B2/C2 tương ứng NC. Cần kiểm tra toàn bộ mã sản phẩm và sơ đồ đấu dây chính thức trước khi cấp nguồn.
Mã sản phẩm E2B thể hiện các đặc điểm chính như kích thước, chiều dài thân, kiểu che chắn, khoảng cách phát hiện, phương thức kết nối và ngõ ra.
Ví dụ: E2B-M12LS04-M1-B1 theo catalogue là phiên bản thân trụ M12 bằng đồng, thân dài, có che chắn, khoảng cách phát hiện danh định 4 mm, đầu nối M12, ngõ ra PNP và chế độ NO.
Đây là hướng dẫn đọc các ký hiệu thường gặp, không thay thế bảng đặt hàng đầy đủ. Trước khi mua, hãy xác nhận mã hoàn chỉnh, chiều dài dây và kiểu kết nối.
Tùy thông số của từng mã và điều kiện làm việc, cảm biến tiệm cận cảm ứng từ có thể được sử dụng trong các ứng dụng như:
Khi lựa chọn cảm biến, cần kiểm tra khoảng cách phát hiện, tần số đáp ứng, vật liệu mục tiêu, điều kiện lắp đặt, nguồn cấp và kiểu ngõ vào của bộ điều khiển.
Nếu thay thế cảm biến đang dùng, nên cung cấp mã in trên thân hoặc ảnh nhãn sản phẩm để đối chiếu. Không nên chọn mã chỉ dựa vào kích thước ren.
Dưới đây là các mã cảm biến tiệm cận Omron E2B đang được giới thiệu tại TudonghoaAZ. Bạn có thể truy cập từng sản phẩm để xem thông số kỹ thuật, hình ảnh và thông tin chi tiết trước khi lựa chọn.
Nếu chưa xác định được mã cảm biến phù hợp, hãy đối chiếu kích thước ren, khoảng cách phát hiện, kiểu ngõ ra PNP/NPN và chế độ NO/NC với yêu cầu của hệ thống. Bạn cũng có thể liên hệ TudonghoaAZ để được hỗ trợ tra cứu mã sản phẩm.
Catalogue là tài liệu tham khảo để kiểm tra mã đặt hàng, khoảng cách phát hiện, thông số điện, kích thước và điều kiện sử dụng. Hãy đối chiếu tài liệu trước khi lựa chọn hoặc thay thế cảm biến.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Khi lựa chọn cảm biến Omron E2B cho máy móc hoặc dây chuyền sản xuất, hãy xác định đúng mã theo kích thước, khoảng cách phát hiện, kiểu che chắn, ngõ ra và phương thức kết nối. Việc đối chiếu đầy đủ thông số giúp hạn chế chọn nhầm sản phẩm và thuận tiện khi thay thế thiết bị hiện có.
Liên hệ TudonghoaAZ để được hỗ trợ tra cứu mã cảm biến theo nhu cầu ứng dụng. Khi yêu cầu báo giá, nên cung cấp mã sản phẩm đầy đủ, số lượng cần mua và thông tin về bộ điều khiển đang sử dụng.
