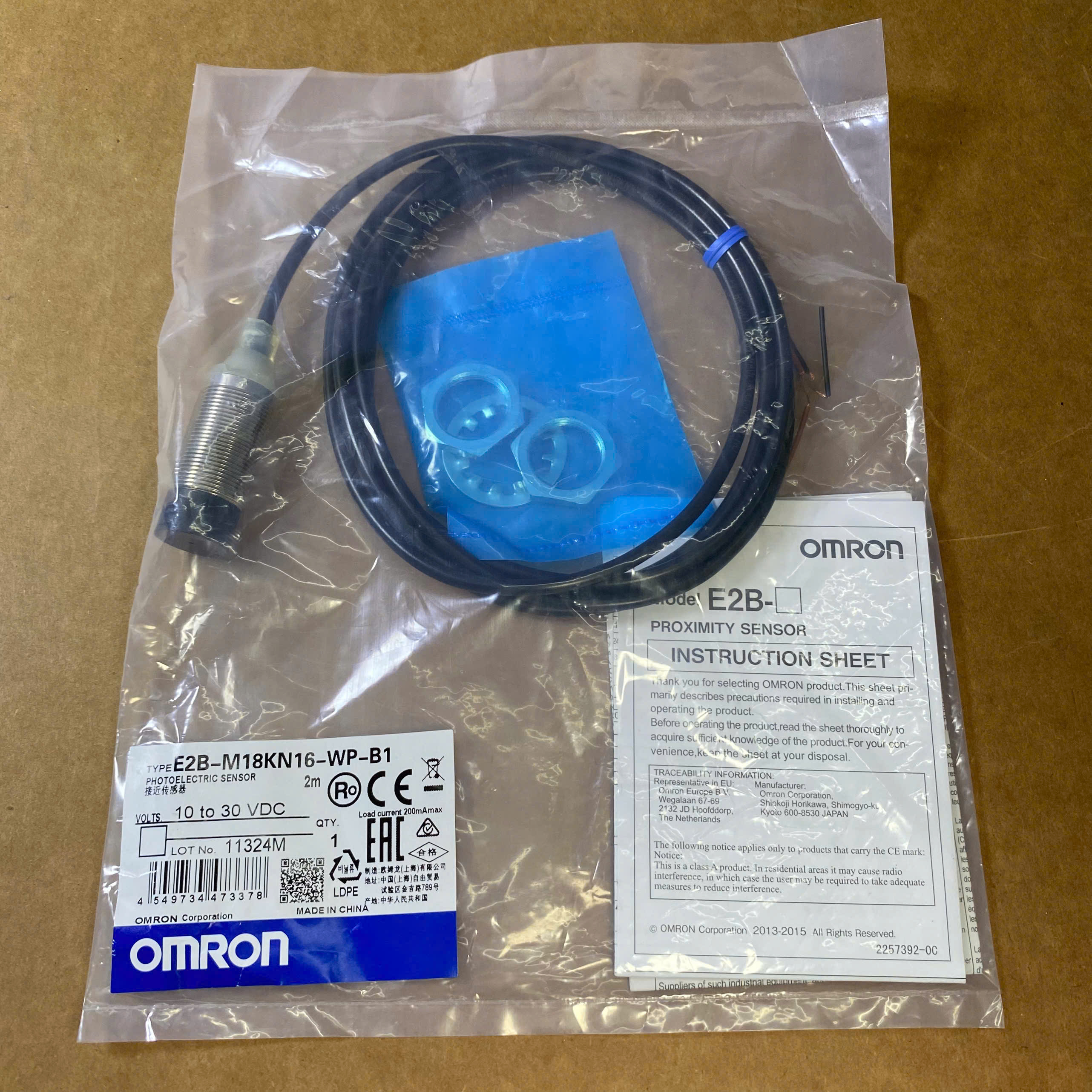

Cảm biến tiệm cận Omron E2B-M18KN16-WP-B1 là cảm biến cảm ứng từ thân M18 ngắn, loại unshielded, khoảng cách phát hiện danh định 16 mm, ngõ ra PNP thường mở NO. Sản phẩm sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp để phát hiện vật thể kim loại trong máy tự động, băng tải và hệ thống điều khiển công nghiệp có đầu vào tương thích PNP.
Cảm biến tiệm cận Omron E2B-M18KN16-WP-B1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có thân trụ ren M18, kiểu unshielded, khoảng cách phát hiện danh định 16 mm và ngõ ra PNP thường mở NO. Cảm biến sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp cho máy tự động, băng tải và hệ thống điều khiển công nghiệp có đầu vào tương thích PNP.
Omron E2B-M18KN16-WP-B1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Dòng sản phẩm có nhiều kích thước, khoảng cách phát hiện và kiểu ngõ ra, giúp người dùng lựa chọn theo yêu cầu lắp đặt và hệ thống điều khiển.
Trong mã sản phẩm này, M18 biểu thị kích thước thân 18 mm; K là thân ngắn; N là loại unshielded; 16 là khoảng cách phát hiện danh định 16 mm; WP là loại dây PVC đấu sẵn; B1 biểu thị ngõ ra PNP, chế độ thường mở NO. Dây cáp tiêu chuẩn dài 2 m theo nhãn sản phẩm.
Đây là lựa chọn đáng cân nhắc khi cần phát hiện kim loại ở khoảng cách lớn hơn các phiên bản M18 shielded 5 mm hoặc 8 mm. Tuy nhiên, do là loại unshielded, cần tuân thủ khoảng cách lắp đặt với kim loại xung quanh theo hướng dẫn của nhà sản xuất.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M18KN16-WP-B1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M18 |
| Kiểu thân | Thân ngắn, dạng trụ ren |
| Kiểu bảo vệ từ | Unshielded |
| Khoảng cách phát hiện danh định | 16 mm ± 10% |
| Khoảng cách cài đặt | 0–12,8 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách phát hiện giảm với kim loại không chứa sắt |
| Vật thể chuẩn | Thép mềm ST37, kích thước 48 × 48 × 1 mm |
| Tần số đáp ứng | 400 Hz |
| Kiểu ngõ ra | PNP open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp đỉnh-đỉnh 10% |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA, điện áp tải tối đa 30 VDC |
| Điện áp dư ngõ ra | Tối đa 2 V tại dòng tải 200 mA với cáp dài 2 m |
| Đèn báo | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn, loại WP |
| Đường kính cáp | 4 mm |
| Tiết diện lõi dây | 0,141 mm² |
| Chiều dài dây | 2 m theo mã hàng |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện thực tế phụ thuộc vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Giá trị khoảng cách danh định được xác định theo điều kiện thử nghiệm của nhà sản xuất; không nên xem đây là khoảng cách bảo đảm cho mọi loại kim loại.

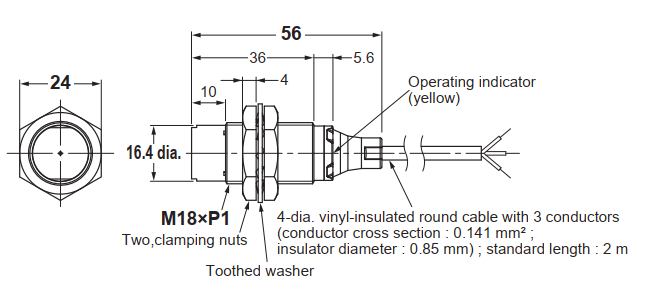

Bản vẽ kích thước tham khảo của dòng Omron E2B M18 thể hiện thân trụ ren M18×P1, đường kính phần thân 18 mm và hai đai ốc kẹp để cố định cảm biến trên giá đỡ. Chiều dài thân và vị trí các chi tiết phụ thuộc phiên bản cụ thể. Hãy dùng đúng bản vẽ của model M18 thân ngắn khi thiết kế gá lắp hoặc thay thế cảm biến.

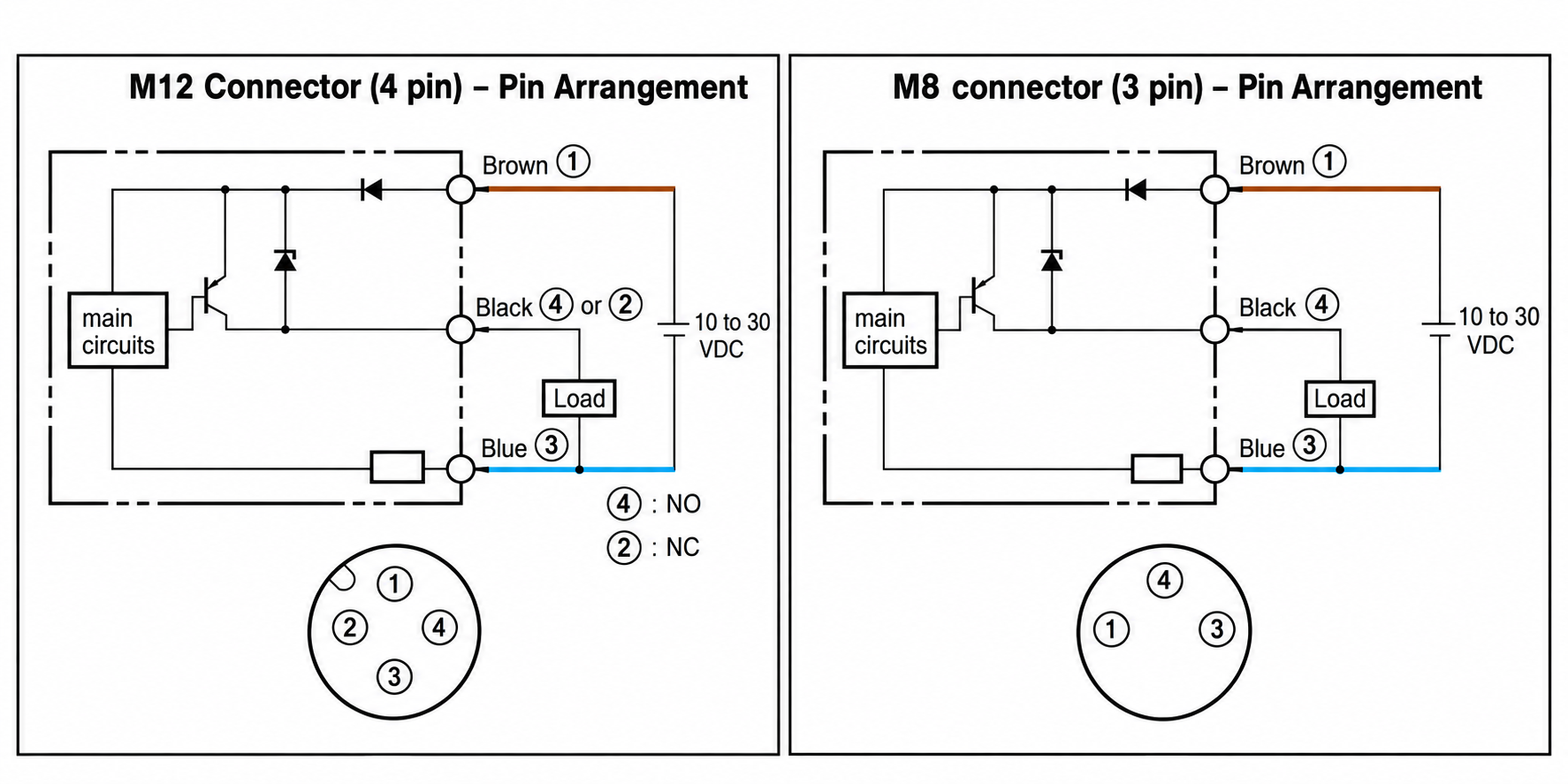

Omron E2B-M18KN16-WP-B1 sử dụng ngõ ra PNP open collector, chế độ thường mở NO. Với cấu hình cảm biến DC 3 dây theo quy ước màu thông dụng, dây nâu nối nguồn dương, dây xanh dương nối 0 V và dây đen là tín hiệu ngõ ra. Cần kiểm tra sơ đồ trong tài liệu đi kèm sản phẩm trước khi đấu dây.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra PNP, thường mở NO |
Với ngõ ra PNP, tải hoặc đầu vào PLC tương thích thường được nối giữa dây tín hiệu đen và 0 V theo sơ đồ của nhà sản xuất. Khi cảm biến phát hiện mục tiêu, ngõ ra PNP cấp điện áp dương cho tải phù hợp để tạo trạng thái ON.
Trước khi đấu nối, hãy xác nhận loại đầu vào PLC, điện áp nguồn và dòng tải. Không sử dụng sơ đồ NPN cho model PNP này. Ngắt nguồn trước khi thực hiện đấu dây hoặc thay thế thiết bị.
Cảm biến tiệm cận cảm ứng từ tạo trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra.
Ở model E2B-M18KN16-WP-B1, ngõ ra PNP NO chuyển sang trạng thái ON khi cảm biến phát hiện mục tiêu theo điều kiện hoạt động. Do không cần tiếp xúc trực tiếp, cảm biến có thể hạn chế hao mòn cơ học so với công tắc hành trình tiếp xúc trong các ứng dụng phù hợp.
Đèn LED màu vàng giúp quan sát trạng thái hoạt động. Catalogue Omron E2B cũng nêu các mạch bảo vệ như bảo vệ đảo cực ngõ ra, bảo vệ đảo cực nguồn, chống xung và bảo vệ ngắn mạch. Các chức năng bảo vệ không thay thế việc đấu nối đúng và vận hành trong giới hạn cho phép.
Khoảng cách phát hiện danh định 16 mm là điểm đáng chú ý của model này. Khi ứng dụng yêu cầu khoảng cách phát hiện lớn hơn các cảm biến M18 shielded thông dụng, phiên bản unshielded có thể là lựa chọn phù hợp nếu đáp ứng được yêu cầu về vị trí lắp đặt và ảnh hưởng của kim loại xung quanh.
Catalogue Omron E2B cung cấp thông tin mã đặt hàng, cách giải mã model, thông số kỹ thuật và bản vẽ tham khảo. Có thể tham khảo bảng mã sản phẩm ở trang 3, phần giải thích mã model ở trang 5 và bảng thông số dòng M18 ở trang 8.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Cảm biến tiệm cận Omron E2B-M18KN16-WP-B1 phù hợp với các ứng dụng cần phát hiện kim loại không tiếp xúc, khoảng cách phát hiện danh định 16 mm và ngõ ra PNP thường mở. Trước khi đặt hàng, hãy xác nhận loại ngõ ra tương thích với PLC hoặc bộ điều khiển đang sử dụng.
Liên hệ TudonghoaAZ để được tư vấn lựa chọn cảm biến tiệm cận Omron, kiểm tra mã sản phẩm và nhận báo giá theo nhu cầu. Khi yêu cầu báo giá, vui lòng cung cấp đầy đủ mã E2B-M18KN16-WP-B1.
