Cảm biến tiệm cận Omron TL-Q5MB1 với khoảng cách phát hiện danh định 5mm và ngõ ra PNP. Phù hợp cho các ứng dụng phát hiện vị trí, kiểm tra chi tiết kim loại và điều khiển tự động. Hỗ trợ tra cứu bản vẽ kích thước, sơ đồ đấu dây và catalogue kỹ thuật để lựa chọn thiết bị phù hợp.
Omron TL-Q5MB1 là cảm biến tiệm cận thuộc dòng TL-Q, được sử dụng để phát hiện vật thể trong các hệ thống máy móc và tự động hóa công nghiệp. Khi lựa chọn thiết bị thay thế hoặc lắp mới, kỹ thuật viên cần đối chiếu đúng mã sản phẩm, khoảng cách phát hiện, kiểu ngõ ra và sơ đồ đấu dây để bảo đảm tương thích với mạch điều khiển hiện có.
Tại TudonghoaAZ, khách hàng có thể tham khảo hình ảnh sản phẩm, bản vẽ kích thước, sơ đồ đấu dây và tài liệu kỹ thuật để hỗ trợ quá trình lựa chọn thiết bị. Nếu cần kiểm tra khả năng thay thế cho cảm biến đang sử dụng, vui lòng cung cấp mã thiết bị và thông tin hệ thống để được tư vấn.

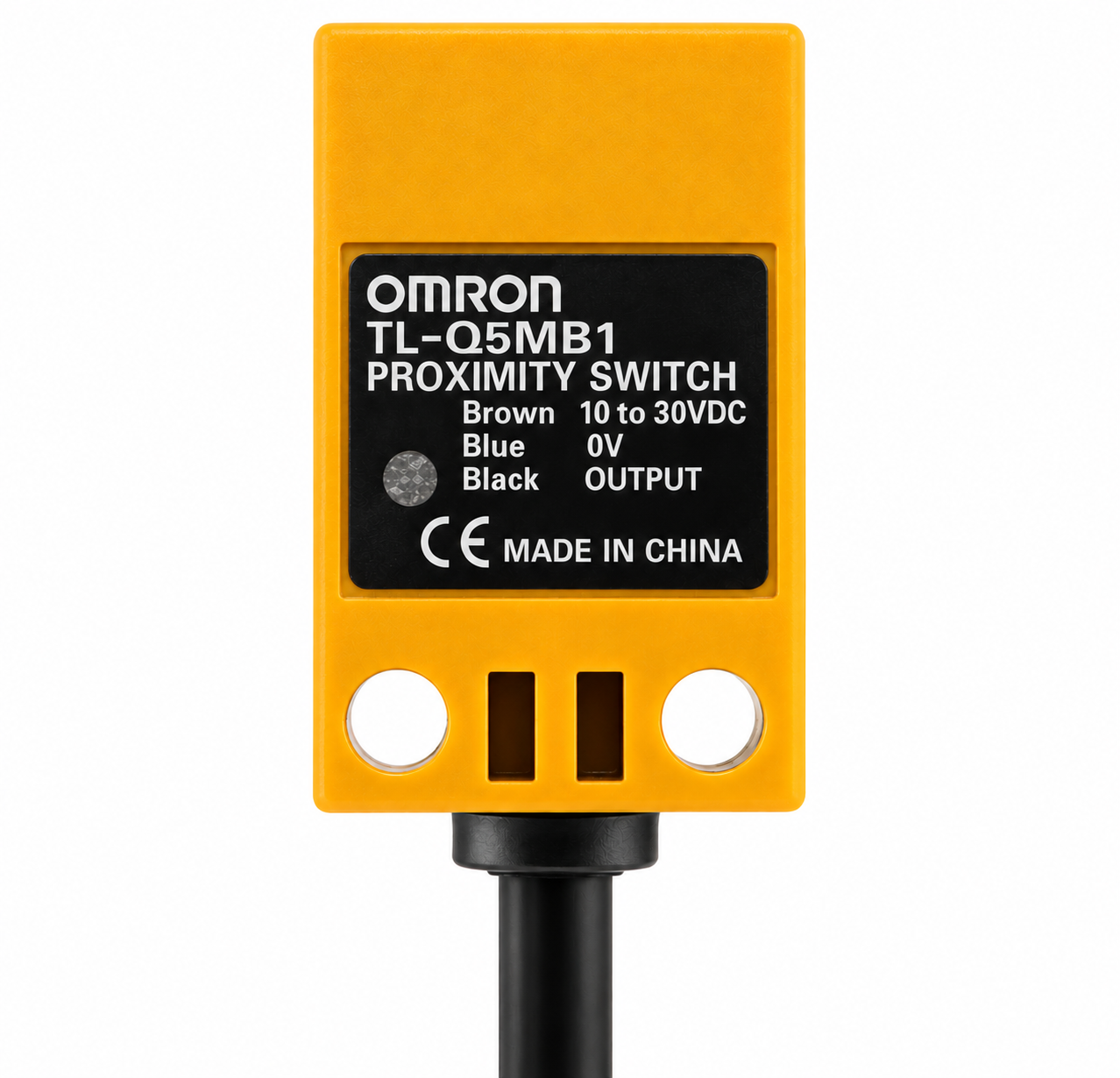

Hình ảnh cảm biến tiệm cận Omron TL-Q5MB1 dùng để nhận diện và kiểm tra mã sản phẩm trước khi đặt hàng.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-Q5MB1 |
| Loại thiết bị | Cảm biến tiệm cận |
| Khoảng cách phát hiện danh định | 5 mm |
| Kiểu ngõ ra | PNP theo thông tin mã sản phẩm đang tham khảo; cần đối chiếu catalogue trước khi đấu nối |
Lưu ý: Trước khi lắp đặt hoặc thay thế, cần kiểm tra đầy đủ điện áp nguồn, dòng tải, kiểu ngõ ra, sơ đồ chân và điều kiện lắp đặt trong tài liệu kỹ thuật. Không nên chỉ dựa vào hình dáng bên ngoài hoặc khoảng cách phát hiện để xác định khả năng tương thích.
Bản vẽ kích thước giúp kỹ thuật viên kiểm tra không gian lắp đặt, vị trí gá cảm biến và khoảng cách cần thiết với các chi tiết cơ khí. Nên đối chiếu bản vẽ trước khi gia công giá đỡ hoặc thay thế cảm biến trên máy đang vận hành.

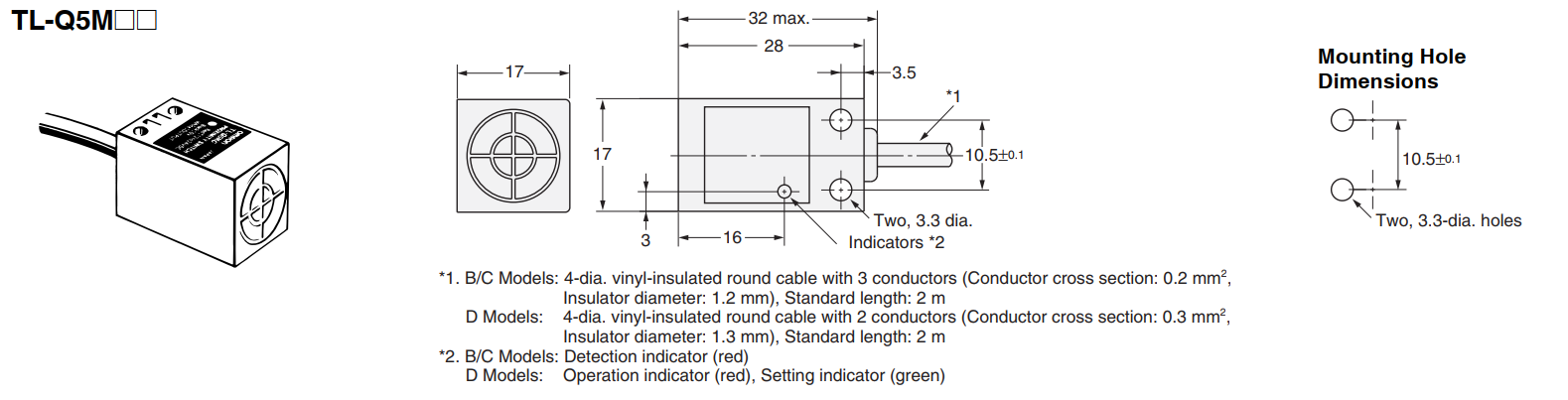

Bản vẽ kích thước Omron TL-Q5MB1 phục vụ kiểm tra vị trí lắp đặt và đối chiếu kích thước cơ khí.
Sơ đồ đấu dây là tài liệu cần kiểm tra trước khi kết nối cảm biến với PLC, bộ điều khiển hoặc mạch đầu vào. Khi đấu nối, cần xác nhận đúng chức năng từng dây và kiểu ngõ ra theo tài liệu của đúng mã TL-Q5MB1, tránh đấu theo sơ đồ của một model khác trong cùng dòng sản phẩm.
Sơ đồ đấu dây cảm biến TL-Q5MB1 để tham khảo khi kiểm tra kết nối với hệ thống điều khiển.
Khách hàng có thể tham khảo catalogue để kiểm tra thông số, cấu tạo và thông tin kỹ thuật của dòng cảm biến. Khi lựa chọn model thay thế, hãy đối chiếu đúng mã sản phẩm thay vì chỉ dựa vào tên dòng.
Xem catalogue kỹ thuật cảm biến Omron TL-Q và TL-N (PDF)
Nếu cần lựa chọn model khác trong cùng dòng, bạn có thể xem danh sách sản phẩm và thông tin liên quan tại trang tổng hợp cảm biến tiệm cận Omron TL-Q.
Xem danh sách cảm biến tiệm cận Omron TL-Q
Khi yêu cầu báo giá, khách hàng nên cung cấp mã TL-Q5MB1, số lượng cần mua và thông tin ứng dụng thực tế. Đối với nhu cầu thay thế thiết bị trong dây chuyền, nên gửi thêm hình ảnh nhãn cảm biến cũ, sơ đồ đấu dây hoặc thông tin PLC đang sử dụng để hỗ trợ kiểm tra khả năng tương thích.
TudonghoaAZ hỗ trợ tra cứu thông tin sản phẩm, đối chiếu tài liệu kỹ thuật và tư vấn lựa chọn thiết bị phù hợp với nhu cầu của doanh nghiệp.
