OMRON INDUSTRIAL AUTOMATION
Encoder gia tăng ngõ ra NPN Open-collector, nhiều tùy chọn độ phân giải, phục vụ bảo trì và thay thế linh kiện cho máy móc sản xuất.
5–24 VDC NPN Open-collector

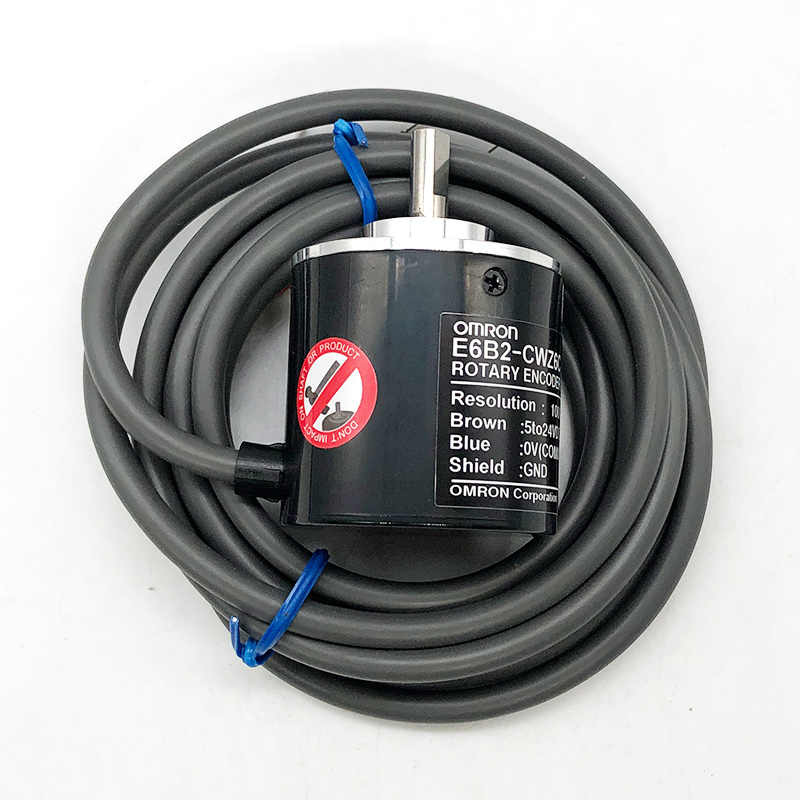

OMRON E6B2-CWZ6C là encoder vòng quay gia tăng (Incremental Rotary Encoder), chuyển đổi chuyển động quay thành tín hiệu xung điện để bộ điều khiển xử lý tốc độ, chiều quay và vị trí tương đối.
Sản phẩm sử dụng ngõ ra NPN Open-collector, cung cấp các tín hiệu pha A, pha B và pha Z. Encoder được sử dụng trong các hệ thống tự động hóa, máy đóng gói, băng tải, máy cuộn, máy cắt và các cơ cấu cần phản hồi chuyển động về PLC hoặc bộ điều khiển tương thích.
Cần xác định đúng mã E6B2-CWZ6C, độ phân giải P/R, điện áp cấp, kiểu ngõ ra và kích thước lắp đặt. Không nên lựa chọn chỉ dựa vào hình dáng bên ngoài.
| Thông số | Đặc tính |
| Thương hiệu | OMRON |
| Mã sản phẩm | E6B2-CWZ6C |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Kiểu ngõ ra | NPN Open-collector |
| Nguồn cấp | 5–24 VDC, theo dung sai catalogue |
| Tín hiệu đầu ra | Pha A, pha B, pha Z |
| Độ phân giải | 100, 200, 300, 360, 400, 500, 600, 1000, 1024, 2000, 2048 và 2500 P/R |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cho phép tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70°C, không đóng băng |
Thông số kỹ thuật cần được đối chiếu với catalogue và đúng phiên bản sản phẩm trước khi đặt mua.
TudonghoaaZ xây dựng danh mục encoder OMRON E6B2-CWZ6C với 12 trang bài viết con theo các mức độ phân giải đã phân loại. Khách hàng có thể lựa chọn theo thông số encoder cũ hoặc yêu cầu của hệ thống điều khiển.
Nhấn vào mức xung tương ứng để mở bài viết con. Các URL được gắn theo cấu trúc SEO dự kiến; hãy kiểm tra lại đường dẫn thực tế sau khi xuất bản trên Bizweb.
Nên giữ nguyên P/R của encoder cũ nếu chương trình PLC đã được cài đặt theo thông số đó. Nếu thay đổi độ phân giải, cần kiểm tra lại chương trình điều khiển và cách tính tốc độ hoặc vị trí. Các mức 2048 P/R và 2500 P/R cần được xác minh với nhà cung cấp trước khi xác nhận là phiên bản Omron E6B2-CWZ6C chính thức.

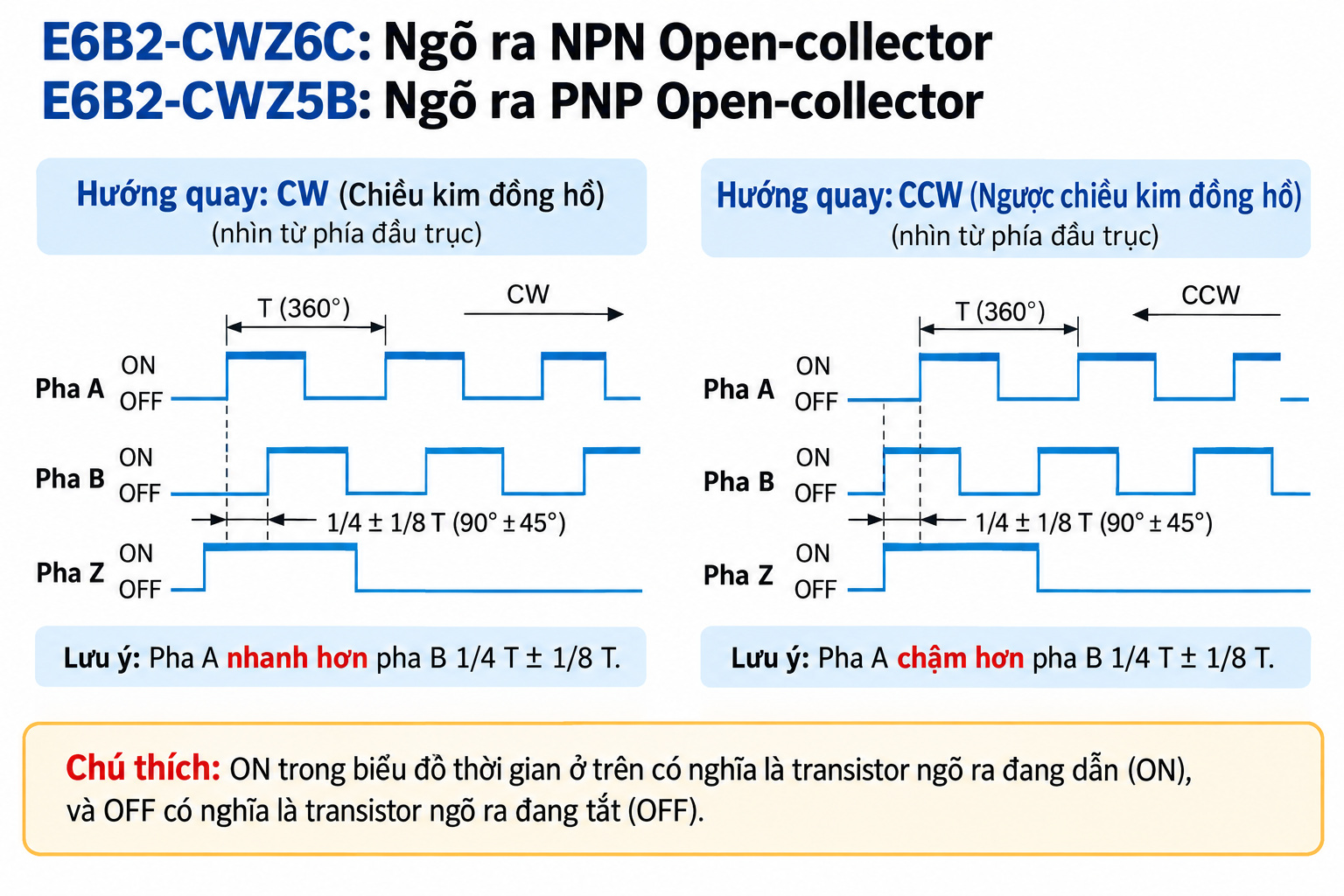

Hai pha A và B lệch pha nhau, cho phép bộ điều khiển xác định chiều quay theo trình tự tín hiệu. Pha Z cung cấp xung tham chiếu theo vòng quay.

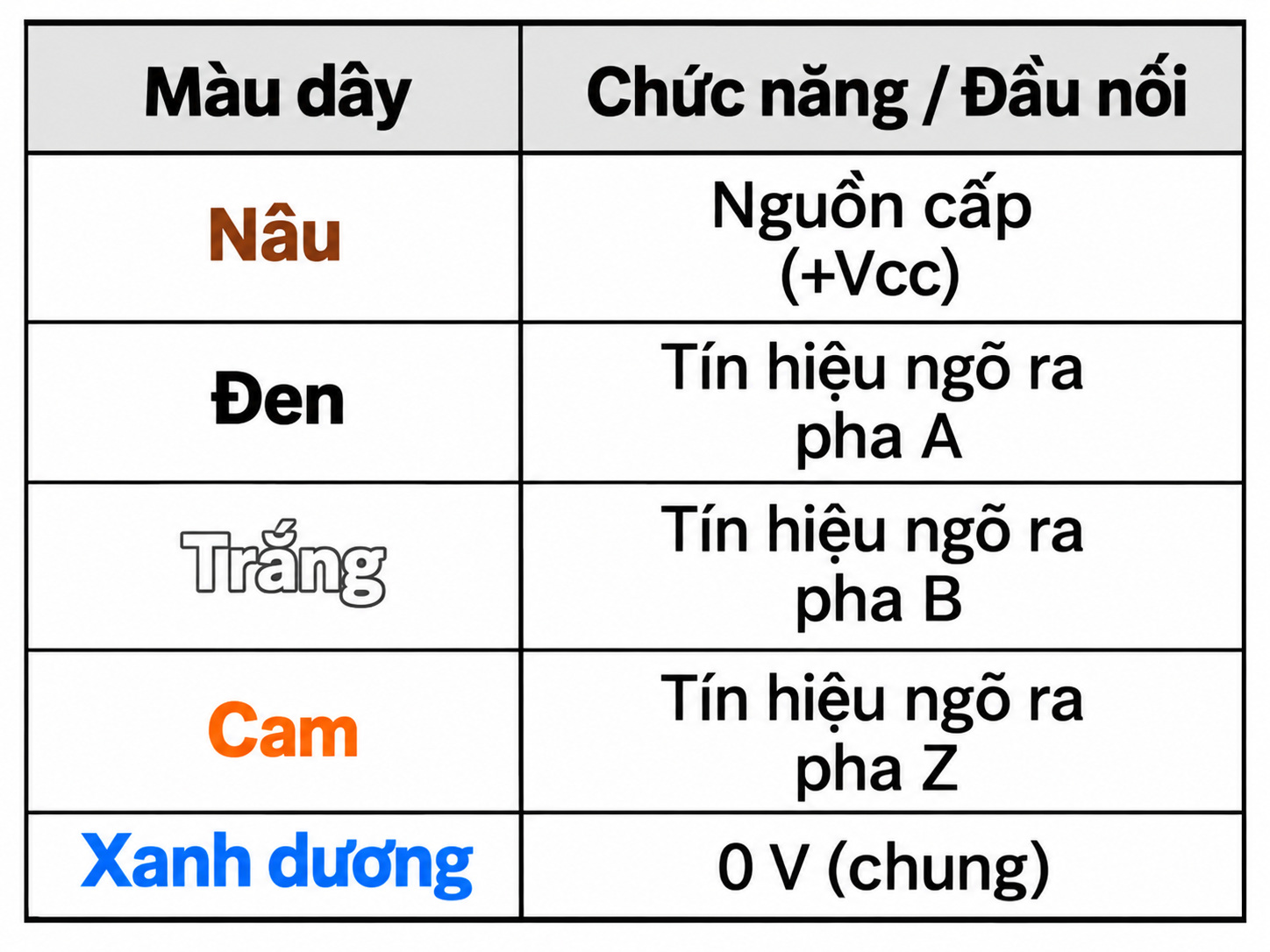

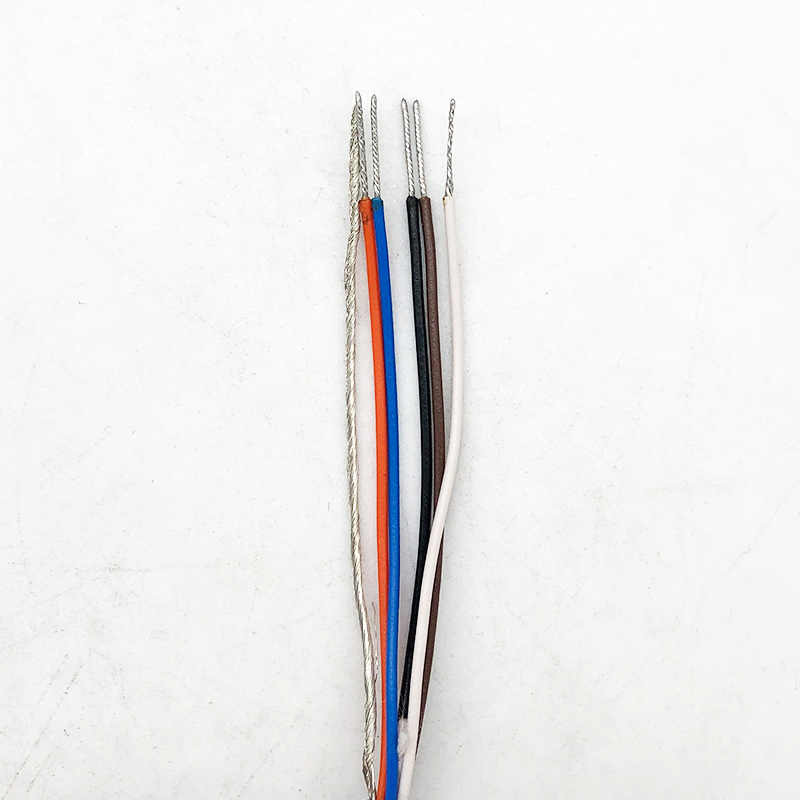

| Màu dây | Chức năng |
| Nâu (Brown) | Nguồn dương +Vcc |
| Đen (Black) | Tín hiệu pha A |
| Trắng (White) | Tín hiệu pha B |
| Cam (Orange) | Tín hiệu pha Z |
| Xanh dương (Blue) | 0 V (chung) |
| Lưới chống nhiễu | GND, nối đất theo thiết kế hệ thống |

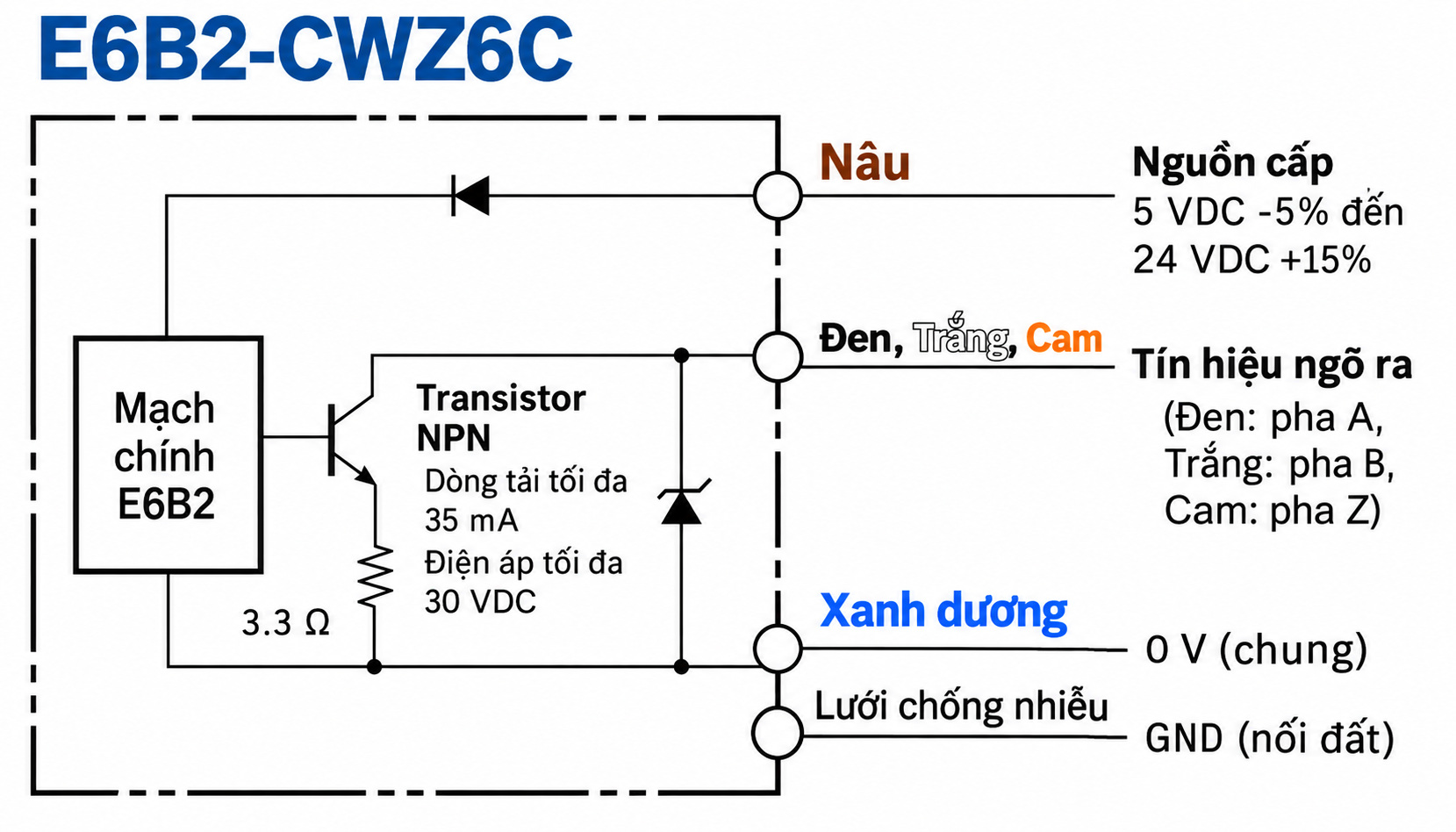

Ngắt nguồn trước khi đấu dây. Kiểm tra điện áp, cực tính và khả năng tiếp nhận tín hiệu NPN của PLC hoặc bộ điều khiển.

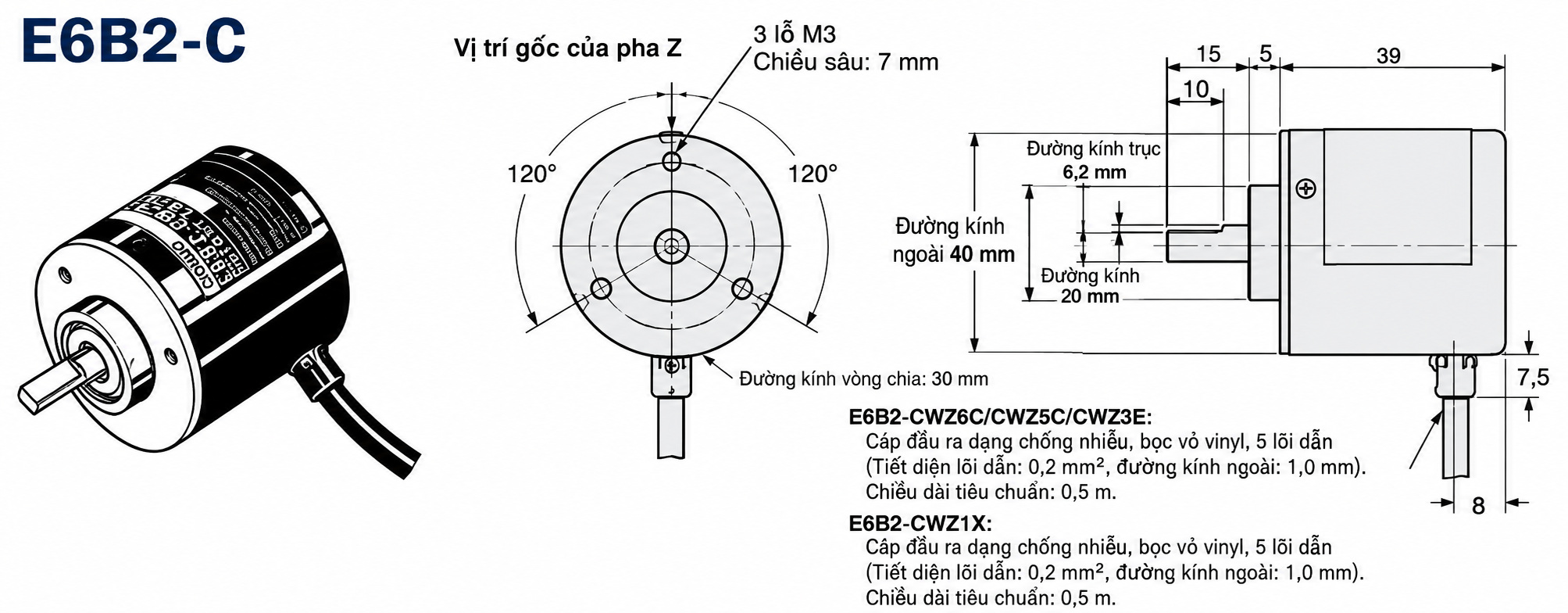

Đối chiếu đường kính thân, trục, vị trí lỗ bắt vít và khớp nối trước khi lắp encoder thay thế. Việc kiểm tra cơ khí giúp hạn chế phát sinh gia công và thời gian dừng máy.
Tham khảo catalogue để kiểm tra thông số, sơ đồ đấu dây, đặc tính tín hiệu và kích thước trước khi lựa chọn encoder phù hợp với hệ thống hiện hữu.
Tài liệu kỹ thuật encoder OMRON E6B2-C
Catalogue tham khảo cho kỹ thuật, bảo trì và mua hàng công nghiệp.
XEM / TẢI CATALOGUE PDFKhi đặt mua encoder OMRON E6B2-CWZ6C, doanh nghiệp nên chuẩn bị:
Thông tin đầy đủ giúp bộ phận kỹ thuật và mua hàng đối chiếu đúng model, giảm nguy cơ đặt sai linh kiện và hạn chế ảnh hưởng đến tiến độ sản xuất.
Liên hệ TudonghoaaZ để được hỗ trợ tra cứu độ phân giải, đối chiếu model và lựa chọn encoder theo yêu cầu kỹ thuật của máy.
