Encoder Omron E6B2-CWZ6C 200 P/R

Encoder Omron E6B2-CWZ6C 200 P/R là bộ mã hóa vòng quay gia tăng (incremental rotary encoder), chuyển đổi chuyển động quay của trục thành tín hiệu xung để hệ thống điều khiển ghi nhận và xử lý. Phiên bản 200 P/R phù hợp để xem xét trong các ứng dụng đếm vòng quay, theo dõi tốc độ và giám sát chuyển động của máy móc công nghiệp.

Đối với kỹ sư tự động hóa, nhân viên bảo trì và bộ phận thu mua vật tư, lựa chọn đúng độ phân giải encoder giúp đáp ứng yêu cầu đo lường, đồng thời cần bảo đảm khả năng tương thích với PLC, bộ đếm xung và mạch nhận tín hiệu đang sử dụng.

Tham khảo toàn bộ dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản số xung.

1. Thông tin encoder Omron E6B2-CWZ6C 200 P/R

Phiên bản 200 P/R có độ phân giải danh định 200 xung trên mỗi vòng quay theo thông số P/R. Tín hiệu đầu ra được sử dụng để xác định chuyển động quay, hỗ trợ tính toán tốc độ hoặc đếm số vòng thông qua bộ điều khiển phù hợp.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 200 P/R.
• Loại thiết bị: Encoder vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector theo cấu hình mã CWZ6C.
• Điện áp cấp: 5–24 VDC theo tài liệu dòng sản phẩm; cần đối chiếu điều kiện dung sai trong catalogue.
• Tín hiệu: Pha A, pha B và pha Z.
• Ứng dụng: Đếm xung, giám sát tốc độ và phản hồi chuyển động quay.

Lưu ý: số xung mà PLC ghi nhận có thể khác số P/R danh định tùy phương thức đếm cạnh xung, hệ số nhân xung và cấu hình bộ đếm. Khi thiết kế hệ thống, cần xác định rõ yêu cầu độ phân giải và tần số xung đầu vào.

2. Hình ảnh sản phẩm và tài liệu kỹ thuật

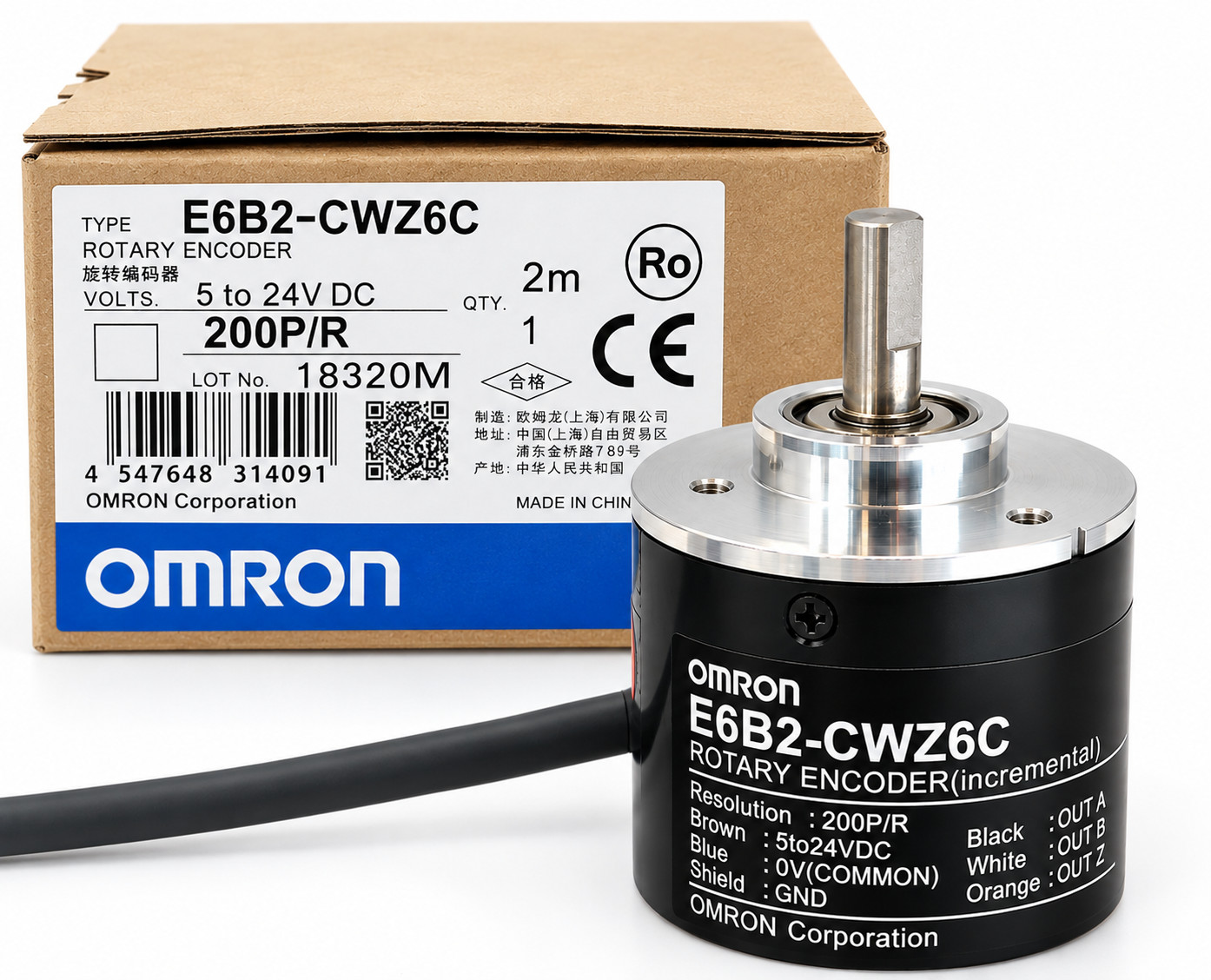

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 200 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Catalogue và tài liệu kỹ thuật encoder Omron E6B2-C

Để xác nhận thông số điện, đặc tính đầu ra, điều kiện lắp đặt và hướng dẫn sử dụng, vui lòng tham khảo tài liệu kỹ thuật của dòng sản phẩm.

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm

3. Ứng dụng encoder 200 P/R trong hệ thống tự động hóa

Độ phân giải 200 P/R là một lựa chọn để cân nhắc khi hệ thống cần thu thập tín hiệu chuyển động quay với số xung danh định phù hợp. Tùy đặc tính máy và phương thức xử lý tín hiệu, encoder có thể được sử dụng trong các ứng dụng sau:

• Đếm vòng quay trục động cơ, trục truyền động và cơ cấu quay.
• Giám sát tốc độ băng tải, trục cuốn và cơ cấu cấp liệu.
• Đưa tín hiệu phản hồi về PLC hoặc bộ đếm tốc độ có ngõ vào tương thích.
• Hỗ trợ giám sát chuyển động trên máy đóng gói, máy gia công và dây chuyền sản xuất.

Trước khi lựa chọn, cần tính toán tốc độ quay lớn nhất và tần số xung tương ứng để bảo đảm bộ điều khiển có khả năng tiếp nhận tín hiệu ổn định. Nếu yêu cầu định vị chính xác hoặc đo tốc độ cao, nên đánh giá thêm các phiên bản có độ phân giải khác.

4. Lưu ý khi lựa chọn và thay thế encoder

• Độ phân giải: Xác nhận hệ thống yêu cầu 200 P/R và phương thức đếm xung đang sử dụng.
• Điện áp cấp: Kiểm tra nguồn DC phù hợp với thông số của đúng mã sản phẩm.
• Kiểu ngõ ra: Mã CWZ6C sử dụng ngõ ra NPN open-collector; cần kiểm tra mạch nhận tín hiệu và cách đấu nối phù hợp.
• Kích thước cơ khí: Đối chiếu đường kính trục, vị trí lỗ bắt vít và không gian lắp đặt.
• Tần số xung: Bảo đảm bộ đếm tốc độ cao hoặc PLC đáp ứng được tần số tín hiệu ở tốc độ vận hành thực tế.
• Tài liệu đấu nối: Tham khảo sơ đồ đúng phiên bản trước khi cấp nguồn và kết nối tín hiệu.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 200 P/R

Khi cần thay thế encoder trong dây chuyền sản xuất hoặc tích hợp vào hệ thống máy mới, doanh nghiệp nên cung cấp mã model, độ phân giải, số lượng và thông tin bộ điều khiển đang sử dụng để thuận tiện cho việc đối chiếu kỹ thuật.

TudonghoaaZ hỗ trợ tra cứu thông số, đối chiếu mã sản phẩm và tư vấn lựa chọn encoder theo yêu cầu ứng dụng. Vui lòng liên hệ để kiểm tra tình trạng hàng, chứng từ và báo giá theo nhu cầu thực tế.

Xem thêm các phiên bản encoder: Encoder Omron E6B2-CWZ6C – Bài tổng hợp dòng sản phẩm và các mức xung.
