Encoder vòng quay gia tăng OMRON E6H-CWZ6C 1024P/R, nguồn 5-24VDC, ngõ ra Open-collector, tín hiệu A/B/Z và thiết kế trục rỗng 8 mm. Phù hợp cho các hệ thống cần thu nhận tín hiệu tốc độ và vị trí quay.
Encoder OMRON E6H-CWZ6C 1024P/R là bộ mã hóa vòng quay gia tăng dành cho các hệ thống cần thu nhận tín hiệu chuyển động từ trục máy. Với độ phân giải 1024 xung/vòng, sản phẩm có thể được sử dụng trong các ứng dụng giám sát tốc độ, xác định chuyển động và phản hồi vị trí quay khi kết hợp với bộ điều khiển tương thích.
Model E6H-CWZ6C sử dụng nguồn 5-24 VDC, ngõ ra Open-collector và ba kênh tín hiệu A, B, Z. Khi lựa chọn thiết bị cho máy sản xuất hoặc dây chuyền tự động hóa, doanh nghiệp nên kiểm tra độ phân giải yêu cầu, kiểu ngõ vào của bộ điều khiển và kích thước trục lắp để hạn chế sai lệch khi thay thế thiết bị.

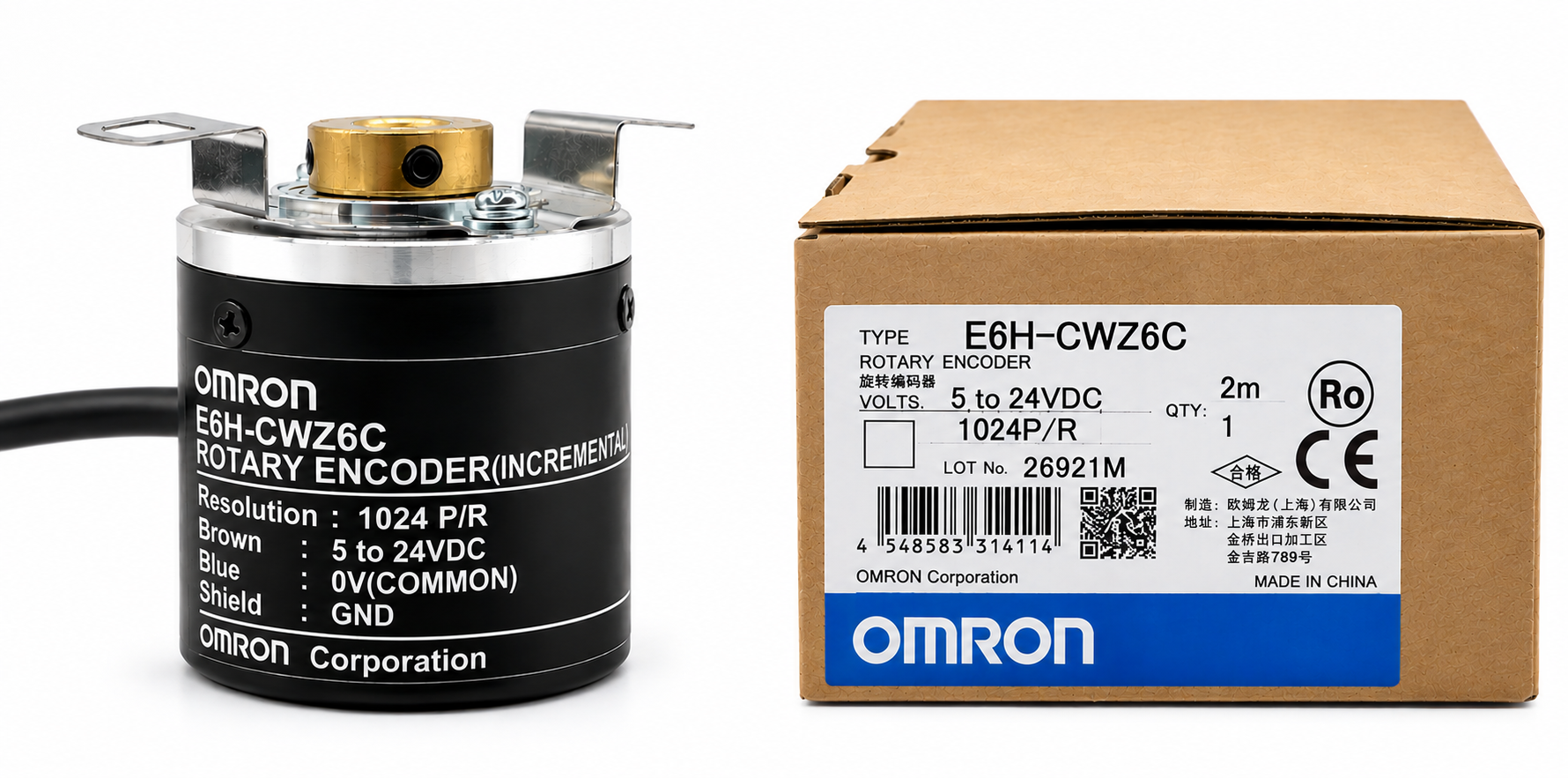

Hình 1: Encoder OMRON E6H-CWZ6C phiên bản độ phân giải 1024 P/R.
Trước khi đặt hàng, bộ phận kỹ thuật và thu mua có thể đối chiếu các thông số chính dưới đây với yêu cầu của máy đang sử dụng.
Lưu ý: Thông số cần được đối chiếu với catalogue và cấu hình đặt hàng cụ thể trước khi lắp đặt. Độ phân giải 1024 P/R không đồng nghĩa với số bước điều khiển thực tế của toàn hệ thống; kết quả còn phụ thuộc cách xử lý tín hiệu và cấu hình bộ điều khiển.
Ba kênh A, B và Z phục vụ các chức năng phản hồi khác nhau. Hai kênh A và B có quan hệ lệch pha, giúp bộ điều khiển phân tích chiều quay và chuyển động; kênh Z được sử dụng làm tín hiệu tham chiếu theo vòng quay. Khả năng khai thác các tín hiệu này phụ thuộc vào phần cứng đầu vào và chương trình điều khiển của hệ thống.
Dạng sóng tín hiệu pha A, B, Z của encoder OMRON E6H-CWZ6C
Hình 2: Minh họa quan hệ tín hiệu giữa các pha A, B và Z.
E6H-CWZ6C sử dụng ngõ ra Open-collector. Khi kết nối với PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động, cần kiểm tra điện áp cấp, mạch nhận tín hiệu và yêu cầu đấu nối của thiết bị nhận. Không nên đấu dây chỉ dựa trên màu dây nếu chưa đối chiếu sơ đồ kỹ thuật.
Sơ đồ đấu dây encoder OMRON E6H-CWZ6C Open-collector
Hình 3: Sơ đồ kết nối điện của encoder dòng E6H-CWZ6C.
Bảng màu dây và chức năng đầu nối encoder OMRON E6H-CWZ6C
Hình 4: Bảng tham khảo màu dây và chức năng kết nối của encoder.
Đối với ứng dụng thay thế encoder đang vận hành, doanh nghiệp nên kiểm tra đường kính trục, không gian lắp đặt, vị trí cố định và độ đồng tâm giữa encoder với trục máy. Dòng E6H-C có kết cấu trục rỗng, vì vậy cần bảo đảm kích thước lắp phù hợp và thực hiện theo hướng dẫn cơ khí của nhà sản xuất.
Bản vẽ kích thước encoder OMRON E6H-CWZ6C
Hình 5: Bản vẽ kích thước phục vụ kiểm tra và thiết kế vị trí lắp encoder.
Catalogue là tài liệu cần tham khảo khi xác nhận thông số, kiểm tra sơ đồ kết nối và lựa chọn thiết bị cho hệ thống. Bộ phận kỹ thuật nên lưu tài liệu cùng hồ sơ máy để thuận tiện cho công tác lắp đặt, bảo trì và thay thế linh kiện.
Tài liệu kỹ thuật encoder OMRON E6H-CWZ6C PDF
Khi yêu cầu báo giá encoder 1024 P/R, doanh nghiệp nên cung cấp mã thiết bị, điện áp nguồn, kiểu ngõ ra và thông tin bộ điều khiển đang sử dụng. Nếu thay thế một encoder hiện có, hãy đối chiếu cả sơ đồ chân và kích thước lắp đặt thay vì chỉ chọn theo số xung.
Tự Động Hóa AZ hỗ trợ tiếp nhận yêu cầu tư vấn, đối chiếu thông số và báo giá theo nhu cầu thực tế. Với yêu cầu OMRON chính hãng, khách hàng nên xác nhận nguồn gốc hàng hóa, chứng từ và tình trạng cung ứng tại thời điểm đặt hàng.
Tham khảo thông tin tổng quan và các phiên bản độ phân giải khác tại bài viết tổng quan encoder OMRON E6H-CWZ6C.
