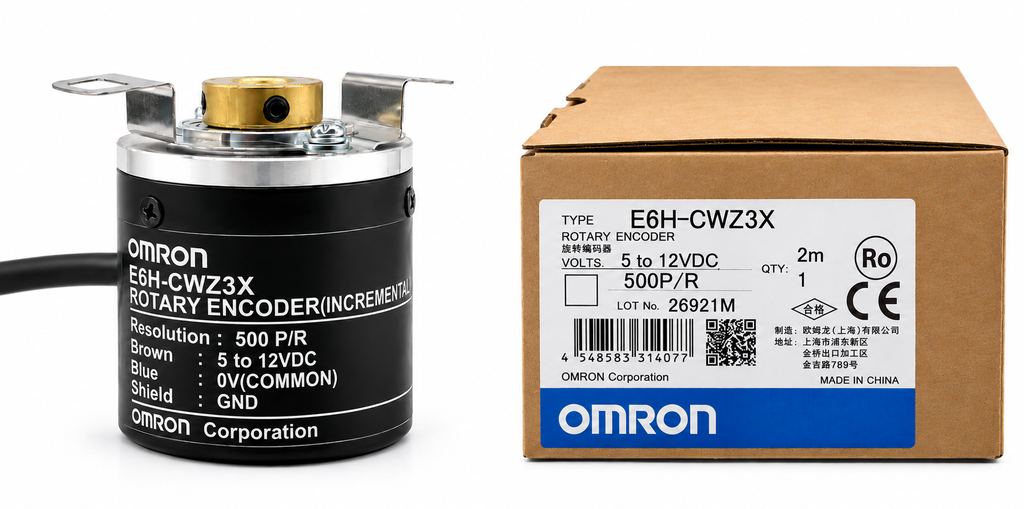

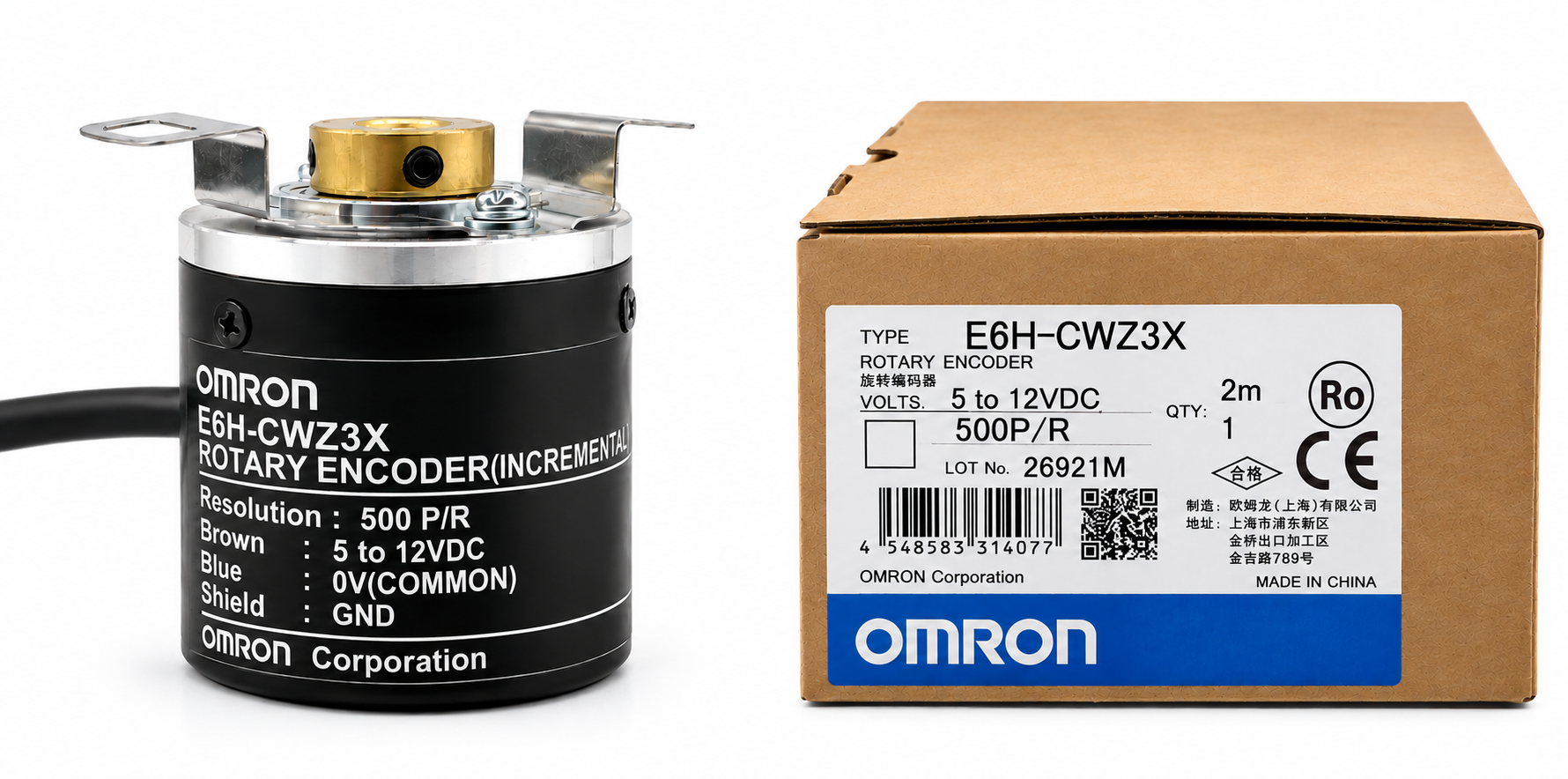

Encoder OMRON E6H-CWZ3X 500 P/R - Encoder trục rỗng ngõ ra Line Driver
Encoder OMRON E6H-CWZ3X 500 P/R là bộ mã hóa vòng quay gia tăng dành cho các hệ thống cần ghi nhận chuyển động quay và truyền tín hiệu phản hồi về bộ điều khiển. Với độ phân giải 500 xung trên mỗi vòng quay, phiên bản này có thể được lựa chọn cho các ứng dụng giám sát tốc độ, theo dõi vị trí và điều khiển chuyển động khi đáp ứng yêu cầu kỹ thuật của hệ thống.
Thiết bị sử dụng nguồn 5-12VDC, ngõ ra Line Driver và thiết kế trục rỗng. Khi lựa chọn cho dây chuyền sản xuất hoặc máy tự động, doanh nghiệp cần xác nhận độ phân giải, kiểu đầu vào của bộ điều khiển và kích thước lắp đặt để hạn chế sai khác khi thay thế linh kiện.
1. Đặc điểm của phiên bản E6H-CWZ3X 500 P/R
Độ phân giải 500 P/R là thông số cần được xác định ngay từ giai đoạn lựa chọn encoder. Với mỗi vòng quay, encoder tạo ra 500 chu kỳ xung theo thông số độ phân giải danh định. Số xung mà bộ điều khiển ghi nhận thực tế còn phụ thuộc phương pháp giải mã, chẳng hạn đếm một cạnh hoặc giải mã đủ bốn cạnh của hai pha A và B.
Phiên bản CWZ3X sử dụng tín hiệu Line Driver vi sai, gồm các cặp A và /A, B và /B, Z và /Z. Kiểu ngõ ra này cần được kết nối với đầu vào tương thích của bộ điều khiển hoặc mạch nhận tín hiệu. Không nên đấu nối theo sơ đồ Open Collector của model E6H-CWZ6C.
Thân encoder thuộc dòng E6H-C có đường kính danh định 40 mm, thiết kế trục rỗng 8 mm và chiều dày thân khoảng 26 mm. Các kích thước lắp đặt cụ thể cần được đối chiếu với bản vẽ kỹ thuật trước khi thay thế thiết bị.
2. Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Model | E6H-CWZ3X |
| Độ phân giải | 500 P/R |
| Điện áp nguồn | 5-12VDC, dung sai theo catalogue |
| Kiểu ngõ ra | Line Driver |
| Pha tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Dòng tiêu thụ tối đa | 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cho phép tối đa | 10.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
Thông số được tổng hợp từ tài liệu kỹ thuật dòng OMRON E6H-C. Cần xác nhận đúng cấu hình E6H-CWZ3X 500 P/R và điều kiện lắp đặt của ứng dụng thực tế trước khi đặt hàng.
3. Kiểm tra khả năng tương thích với bộ điều khiển
Đối với hệ thống PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động, cần kiểm tra cả loại đầu vào lẫn tần số xung cho phép. Encoder có tần số đáp ứng tối đa 100 kHz theo catalogue, nhưng giới hạn sử dụng thực tế còn phụ thuộc tốc độ quay và phương thức giải mã xung.
Ngõ ra Line Driver sử dụng tín hiệu vi sai. Catalogue đề cập khả năng sử dụng mạch nhận tương đương AM26LS32. Nếu bộ điều khiển chỉ hỗ trợ đầu vào Open Collector hoặc đầu vào điện áp thông thường, cần xác minh phương án giao tiếp phù hợp trước khi kết nối.
4. Sơ đồ đấu dây và dạng sóng
Việc đấu nối đúng các cặp tín hiệu giúp bộ điều khiển nhận được thông tin về chuyển động quay và tín hiệu chuẩn vị trí. Khi triển khai, cần xác định chính xác từng dây theo sơ đồ của model CWZ3X, kiểm tra nguồn cấp và phương pháp nối đất theo hướng dẫn kỹ thuật.
Xem sơ đồ đấu dây và dạng sóng đầy đủ
5. Bản vẽ kích thước và yêu cầu lắp đặt
Thiết kế trục rỗng cho phép lắp encoder lên trục máy phù hợp mà không cần lựa chọn khớp nối theo cách lắp của encoder trục đặc. Tuy nhiên, đường kính trục, vị trí cố định và giới hạn tải lên trục vẫn cần được kiểm tra trước khi đưa vào sử dụng.
Với các ứng dụng thay thế thiết bị đang vận hành, nên đối chiếu bản vẽ kỹ thuật với cụm gá hiện tại. Không sử dụng ảnh chụp sản phẩm làm căn cứ duy nhất để gia công chi tiết cơ khí.
6. Catalogue kỹ thuật OMRON E6H-CWZ3X
Catalogue là tài liệu cần tham khảo khi xác định mã đặt hàng, độ phân giải, đặc tính điện, tín hiệu đầu ra và kích thước lắp đặt. Bộ phận kỹ thuật nên lưu tài liệu cùng hồ sơ thiết bị để thuận tiện cho công tác bảo trì và thay thế về sau.
Xem catalogue kỹ thuật OMRON E6H-CWZ3X PDF
7. Lưu ý khi mua encoder OMRON 500 P/R
- Ghi rõ model E6H-CWZ3X và độ phân giải 500 P/R trên yêu cầu mua hàng.
- Xác nhận nguồn cấp 5-12VDC và đầu vào Line Driver của hệ thống.
- Đối chiếu tốc độ quay, tần số xung và phương thức đếm của bộ điều khiển.
- Kiểm tra đường kính trục rỗng, vị trí gá và chiều dài cáp.
- Yêu cầu xác nhận nguồn cung, chứng từ và tình trạng hàng nếu doanh nghiệp cần sản phẩm OMRON chính hãng.
Không nên thay thế CWZ3X bằng CWZ6C chỉ vì hai model có hình dáng tương tự. CWZ3X dùng Line Driver, trong khi CWZ6C dùng Open Collector; cấu hình điện phải phù hợp với thiết bị nhận.
8. Tư vấn và báo giá
Khi yêu cầu báo giá, doanh nghiệp nên cung cấp đầy đủ model E6H-CWZ3X 500 P/R, số lượng, yêu cầu chiều dài cáp và thông tin bộ điều khiển đang sử dụng. Những dữ liệu này giúp đối chiếu đúng cấu hình trước khi đặt mua.
Đối với nhu cầu hàng OMRON chính hãng, cần xác nhận chứng từ và nguồn cung tại thời điểm giao dịch. Thông tin kỹ thuật trên trang hỗ trợ lựa chọn thiết bị nhưng không thay thế việc kiểm tra hàng hóa thực tế.
