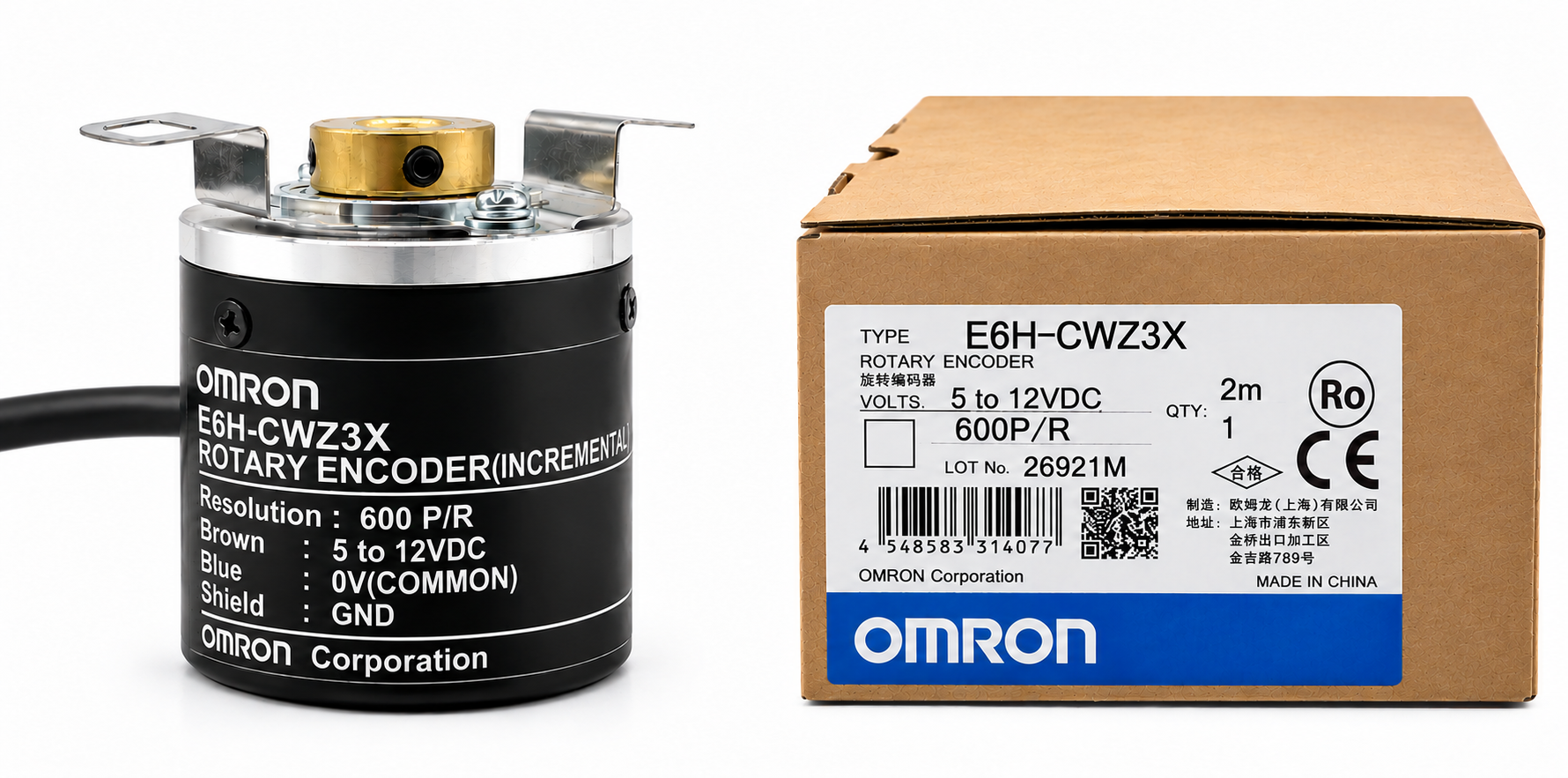

Encoder OMRON E6H-CWZ3X 600 P/R - Bộ mã hóa vòng quay trục rỗng
Encoder OMRON E6H-CWZ3X 600 P/R là bộ mã hóa vòng quay gia tăng được sử dụng để thu thập tín hiệu chuyển động trong các hệ thống máy tự động. Với độ phân giải 600 xung trên mỗi vòng quay, thiết bị cung cấp tín hiệu phản hồi phục vụ việc theo dõi tốc độ và vị trí quay theo cấu hình điều khiển của máy.
Model này sử dụng nguồn 5-12VDC, ngõ ra Line Driver và thiết kế trục rỗng. Khi lựa chọn cho nhà máy, máy đóng gói, dây chuyền lắp ráp hoặc hệ thống điều khiển chuyển động, bộ phận kỹ thuật cần kiểm tra độ phân giải, khả năng nhận tín hiệu vi sai và kích thước lắp đặt trước khi đặt hàng.
1. Khi nào nên lựa chọn encoder 600 P/R?
Độ phân giải là một trong những thông số cần xác định khi thiết kế hệ thống phản hồi chuyển động. Với phiên bản 600 P/R, encoder tạo ra 600 chu kỳ xung trên mỗi vòng quay theo thông số danh định. Giá trị đếm mà PLC hoặc bộ điều khiển ghi nhận còn phụ thuộc phương pháp giải mã tín hiệu và cấu hình bộ đếm.
So với việc chọn encoder chỉ dựa trên hình dáng hoặc kích thước, xác định đúng độ phân giải giúp kỹ thuật viên đối chiếu thiết bị với chương trình điều khiển hiện có. Khi thay thế encoder trong máy đang vận hành, cần kiểm tra cả mã sản phẩm, kiểu ngõ ra và thông số P/R để tránh ảnh hưởng đến kết quả đo.
Phiên bản E6H-CWZ3X 600 P/R phù hợp để xem xét khi hệ thống yêu cầu đúng mức độ phân giải này và có đầu vào Line Driver tương thích. Không nên mặc định rằng mọi thiết bị sử dụng encoder đều có thể thay thế trực tiếp cho nhau.
2. Thông số kỹ thuật encoder E6H-CWZ3X 600 P/R
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Model | E6H-CWZ3X |
| Độ phân giải | 600 P/R |
| Điện áp nguồn | 5-12VDC, theo giới hạn catalogue |
| Kiểu ngõ ra | Line Driver |
| Tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Dòng tiêu thụ tối đa | 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 10.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
Lưu ý: Các thông số cơ bản được tham khảo từ catalogue dòng OMRON E6H-C. Khi đặt mua, cần xác nhận đúng cấu hình E6H-CWZ3X 600 P/R và yêu cầu thực tế của hệ thống.
3. Đặc điểm ngõ ra Line Driver
E6H-CWZ3X sử dụng ngõ ra Line Driver với các cặp tín hiệu vi sai A và /A, B và /B, Z và /Z. Cấu hình này giúp truyền tín hiệu đến mạch nhận tương thích. Catalogue dòng sản phẩm đề cập mạch nhận tương đương AM26LS32, vì vậy cần kiểm tra loại đầu vào của thiết bị điều khiển trước khi đấu nối.
Không nên sử dụng sơ đồ đấu dây Open Collector của E6H-CWZ6C để kết nối cho CWZ3X. Hai phiên bản có cấu hình đầu ra khác nhau và cần được lựa chọn theo yêu cầu điện của PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động.
4. Sơ đồ đấu dây và dạng sóng tín hiệu
Trước khi cấp nguồn, kỹ thuật viên cần xác định đúng các dây nguồn và cặp tín hiệu theo sơ đồ của model E6H-CWZ3X. Cần kiểm tra điện áp cấp, đầu vào nhận tín hiệu, điểm chung và phương án nối đất phù hợp với thiết kế hệ thống.
Xem sơ đồ đấu dây và dạng sóng đầy đủ
5. Bản vẽ kích thước và kiểm tra lắp đặt
Thiết kế trục rỗng giúp encoder được lắp trực tiếp lên trục máy phù hợp. Tuy nhiên, trước khi thay thế thiết bị hiện hữu, cần đối chiếu đường kính trục, vị trí gá cố định, khoảng trống lắp đặt và hướng đi của cáp.
Đối với các ứng dụng bảo trì, việc kiểm tra bản vẽ trước khi gia công giúp hạn chế sai lệch cơ khí và tránh phát sinh thời gian dừng máy không cần thiết. Không nên lấy kích thước ước lượng từ ảnh sản phẩm làm căn cứ thay cho bản vẽ kỹ thuật.
6. Catalogue kỹ thuật OMRON E6H-CWZ3X
Catalogue giúp bộ phận kỹ thuật kiểm tra mã đặt hàng, độ phân giải, đặc tính điện, sơ đồ tín hiệu và kích thước lắp đặt. Đây là tài liệu nên đối chiếu khi lựa chọn thiết bị thay thế hoặc lập hồ sơ bảo trì cho máy.
Xem catalogue kỹ thuật encoder OMRON E6H-CWZ3X PDF
7. Những điểm cần xác nhận trước khi đặt hàng
- Model cần mua là E6H-CWZ3X với độ phân giải 600 P/R.
- Nguồn cấp của hệ thống phù hợp với giới hạn điện áp trong catalogue.
- Bộ điều khiển có đầu vào tương thích với ngõ ra Line Driver vi sai.
- Tần số xung phát sinh phù hợp với khả năng xử lý của thiết bị nhận.
- Đường kính trục rỗng và các vị trí gá lắp tương thích với máy.
- Chiều dài cáp, mã hàng, chứng từ và nguồn cung được xác nhận trước khi giao dịch.
8. Tư vấn và báo giá encoder OMRON 600 P/R
Để quá trình lựa chọn thiết bị thuận lợi, doanh nghiệp nên cung cấp model E6H-CWZ3X 600 P/R, số lượng cần mua, thông tin bộ điều khiển và yêu cầu lắp đặt. Các dữ liệu này giúp đối chiếu cấu hình trước khi báo giá, hạn chế nhầm lẫn giữa các phiên bản có ngoại hình tương tự.
Với yêu cầu sản phẩm OMRON chính hãng, doanh nghiệp nên xác nhận nguồn cung, chứng từ và tình trạng hàng tại thời điểm đặt mua. Thông tin trên trang hỗ trợ tra cứu kỹ thuật, không thay thế việc xác minh hàng hóa thực tế.
