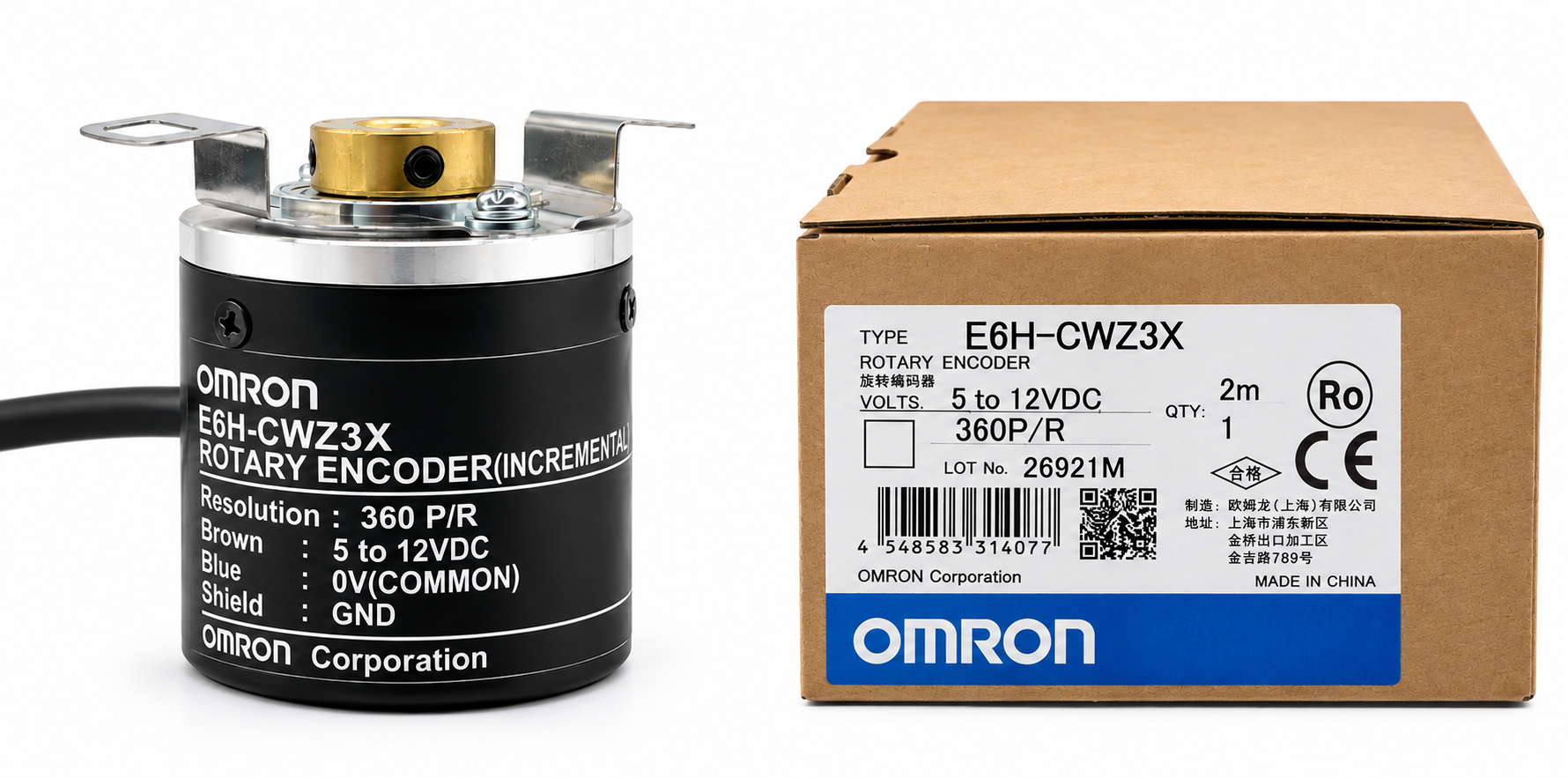

Encoder OMRON E6H-CWZ3X 360 P/R - Bộ mã hóa vòng quay Line Driver
Encoder OMRON E6H-CWZ3X 360 P/R là bộ mã hóa vòng quay gia tăng trục rỗng, được sử dụng để cung cấp tín hiệu phản hồi cho các hệ thống điều khiển chuyển động. Phiên bản này sử dụng nguồn 5-12VDC và ngõ ra Line Driver, phù hợp với các ứng dụng cần theo dõi tốc độ hoặc vị trí quay khi bộ điều khiển có đầu vào tương thích.
Đối với doanh nghiệp sản xuất, bộ phận bảo trì và đơn vị tích hợp máy, việc chọn đúng độ phân giải và kiểu ngõ ra là yếu tố quan trọng khi lắp mới hoặc thay thế encoder. Phiên bản 360 P/R phù hợp để xem xét trong các hệ thống có yêu cầu độ phân giải tương ứng với cấu hình thiết kế.
1. Thông tin cơ bản của encoder E6H-CWZ3X 360 P/R
Model E6H-CWZ3X thuộc dòng encoder gia tăng trục rỗng E6H-C của OMRON. Theo catalogue, dòng sản phẩm có đường kính ngoài 40 mm, chiều dày thân khoảng 26 mm và trục rỗng đường kính 8 mm. Mã CWZ3X sử dụng ngõ ra Line Driver và nguồn cấp danh định trong dải 5-12VDC.
Độ phân giải 360 P/R biểu thị 360 xung trên mỗi vòng quay theo thông số độ phân giải của encoder. Khi lựa chọn thiết bị, cần tính đến tốc độ quay, tần số xung phát sinh và phương thức xử lý tín hiệu của bộ điều khiển để bảo đảm khả năng vận hành phù hợp.
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Model | E6H-CWZ3X |
| Độ phân giải | 360 P/R |
| Điện áp nguồn | 5-12VDC, theo giới hạn trong catalogue |
| Kiểu ngõ ra | Line Driver |
| Pha tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Dòng tiêu thụ tối đa | 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cho phép tối đa | 10.000 vòng/phút |
| Đường kính ngoài | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
Lưu ý: Các thông số trên được tổng hợp từ catalogue dòng OMRON E6H-C. Khi đặt hàng, cần xác nhận đúng mã E6H-CWZ3X 360 P/R và cấu hình giao hàng thực tế.
3. Đặc điểm ngõ ra Line Driver
Khác với phiên bản E6H-CWZ6C sử dụng ngõ ra Open Collector, encoder E6H-CWZ3X sử dụng ngõ ra Line Driver. Tín hiệu gồm các cặp pha A và /A, B và /B, Z và /Z, phục vụ truyền tín hiệu vi sai đến mạch nhận tương thích.
Catalogue mô tả mạch Line Driver tương thích RS-422A và nêu mạch nhận tương đương AM26LS32. Trước khi kết nối với PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động, cần kiểm tra loại đầu vào và sơ đồ kết nối của thiết bị nhận.
4. Sơ đồ đấu dây và dạng sóng tín hiệu
Encoder E6H-CWZ3X sử dụng cáp có 8 lõi theo mô tả trong catalogue. Các dây tín hiệu không đảo và tín hiệu đảo được phân biệt theo màu dây, trong đó các dây có sọc đỏ là tín hiệu đảo tương ứng. Cần đối chiếu sơ đồ đúng model trước khi đấu nối thực tế.
Xem sơ đồ đấu dây và dạng sóng ở kích thước đầy đủ
5. Bản vẽ kích thước và lắp đặt cơ khí
Với thiết kế trục rỗng 8 mm, E6H-CWZ3X cần được kiểm tra tương thích với trục lắp, vị trí gá cố định và không gian bố trí cáp. Catalogue yêu cầu đường kính trục lắp tương ứng 8 mm, đồng thời quy định giới hạn sai lệch cơ khí và cách cố định lò xo gá.
Khi thay thế encoder trong máy đang vận hành, không nên chỉ căn cứ vào đường kính thân. Cần đối chiếu đầy đủ bản vẽ, chiều dài phần trục lắp, vị trí lỗ bắt vít và yêu cầu cố định trước khi gia công hoặc lắp mới.
6. Catalogue kỹ thuật và tài liệu tham khảo
Catalogue cung cấp thông tin về mã đặt hàng, độ phân giải, đặc tính điện, sơ đồ đầu ra, kích thước và các lưu ý khi lắp đặt. Bộ phận kỹ thuật nên kiểm tra tài liệu trước khi lựa chọn encoder thay thế hoặc tích hợp vào hệ thống mới.
Xem catalogue kỹ thuật OMRON E6H-CWZ3X PDF
7. Lưu ý khi lựa chọn phiên bản 360 P/R
- Xác nhận đúng model E6H-CWZ3X và độ phân giải 360 P/R.
- Kiểm tra nguồn cấp của hệ thống nằm trong giới hạn cho phép của encoder.
- Đảm bảo bộ điều khiển có đầu vào tương thích với tín hiệu Line Driver vi sai.
- Tính toán tần số xung theo độ phân giải và tốc độ quay thực tế, không vượt giới hạn đáp ứng của thiết bị.
- Đối chiếu kích thước trục rỗng, gá lắp và chiều dài cáp trước khi thay thế.
- Kiểm tra nhãn model, chứng từ và nguồn gốc hàng hóa khi nghiệm thu.
8. Tư vấn lựa chọn và báo giá
Đối với đơn vị sản xuất, nhà máy và doanh nghiệp tích hợp máy, việc cung cấp đúng model và cấu hình encoder ngay từ đầu giúp giảm nguy cơ sai lệch khi lắp đặt hoặc thay thế. Khi yêu cầu báo giá, nên nêu rõ model E6H-CWZ3X, độ phân giải 360 P/R, số lượng và thiết bị điều khiển đang sử dụng.
Nếu yêu cầu hàng OMRON chính hãng, doanh nghiệp nên xác nhận nguồn cung, chứng từ xuất xứ và tình trạng hàng tại thời điểm đặt mua. Thông tin trên trang dùng để hỗ trợ lựa chọn kỹ thuật, không thay thế việc kiểm tra nhãn và tài liệu của sản phẩm được giao.
