Encoder OMRON E6B2-CWZ1X là bộ mã hóa vòng quay gia tăng (incremental rotary encoder), sử dụng tín hiệu ngõ ra Line Driver, phù hợp với các hệ thống điều khiển chuyển động, đo tốc độ quay và xác định vị trí tương đối trong máy móc công nghiệp. Bài viết tổng hợp hình ảnh sản phẩm, bảng màu dây, sơ đồ đấu nối, biểu đồ tín hiệu, tài liệu kỹ thuật và các phiên bản độ phân giải để kỹ thuật viên, bộ phận bảo trì và nhân viên mua hàng thuận tiện tra cứu.
E6B2-CWZ1X thuộc dòng encoder gia tăng OMRON E6B2-C, có đường kính thân danh nghĩa 40 mm. Phiên bản CWZ1X sử dụng nguồn 5 VDC và ngõ ra Line Driver. Theo tài liệu kỹ thuật dòng E6B2-C, ngõ ra Line Driver tương đương mạch AM26LS31, hỗ trợ truyền tín hiệu vi sai và phù hợp với những ứng dụng cần tăng khả năng chống nhiễu khi truyền tín hiệu.

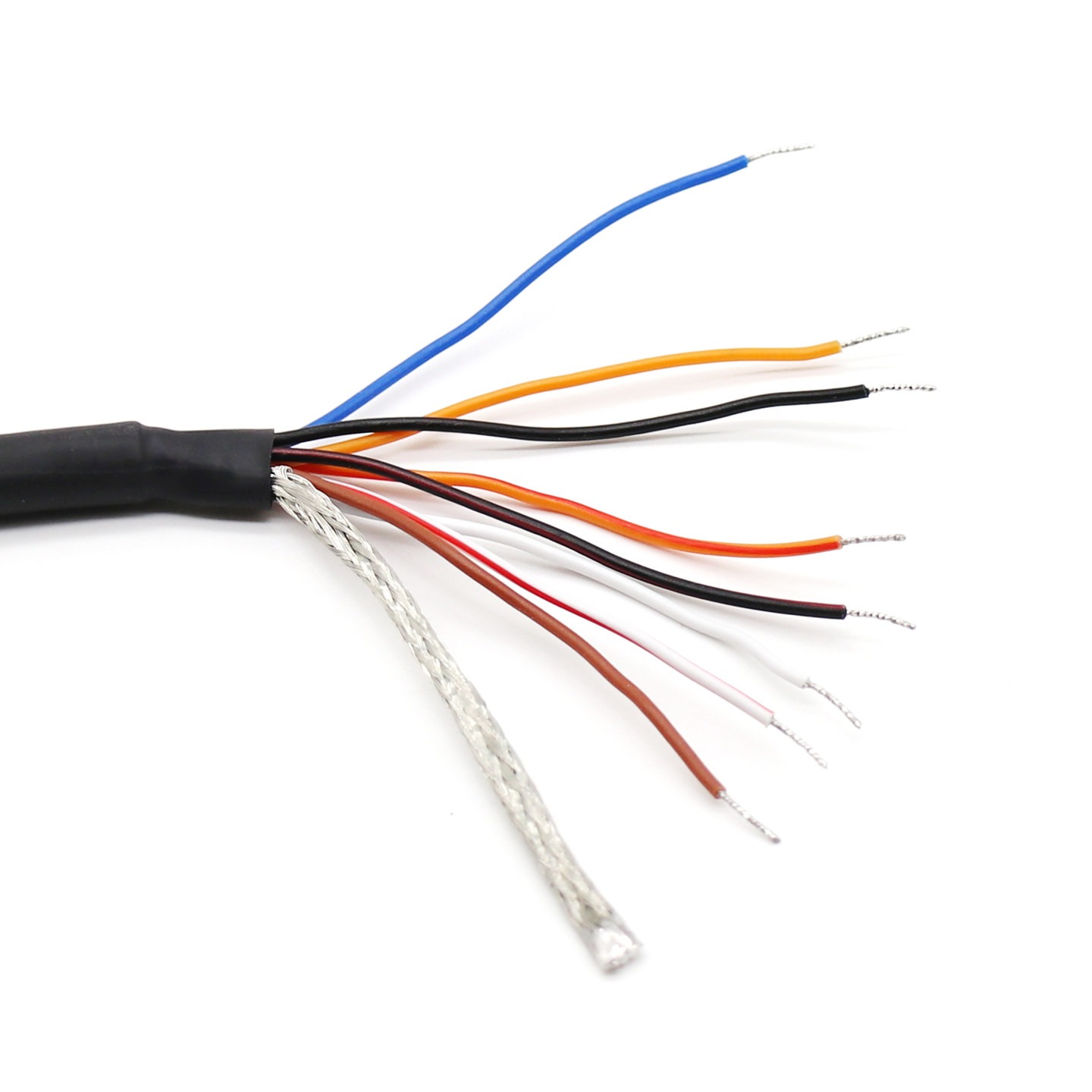

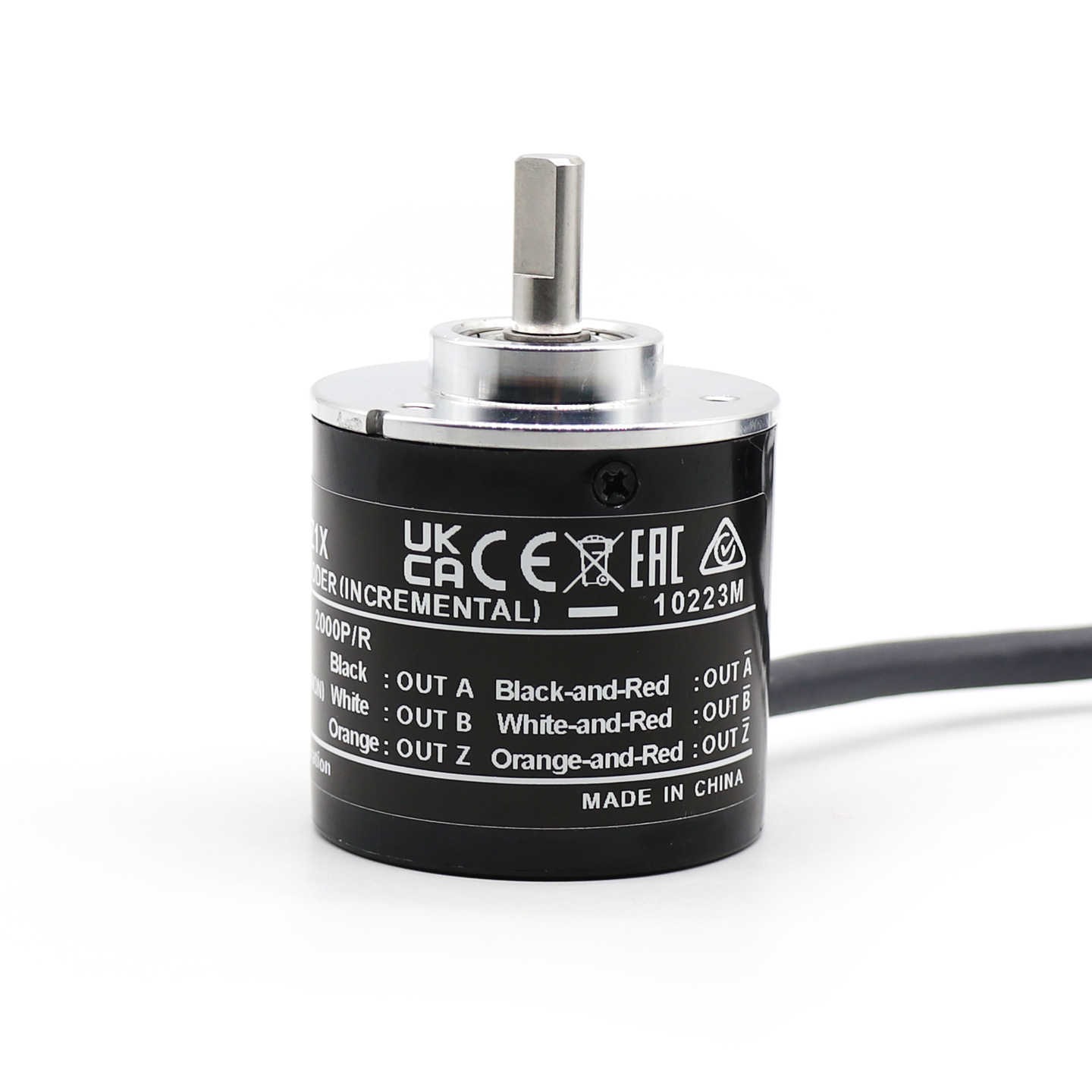

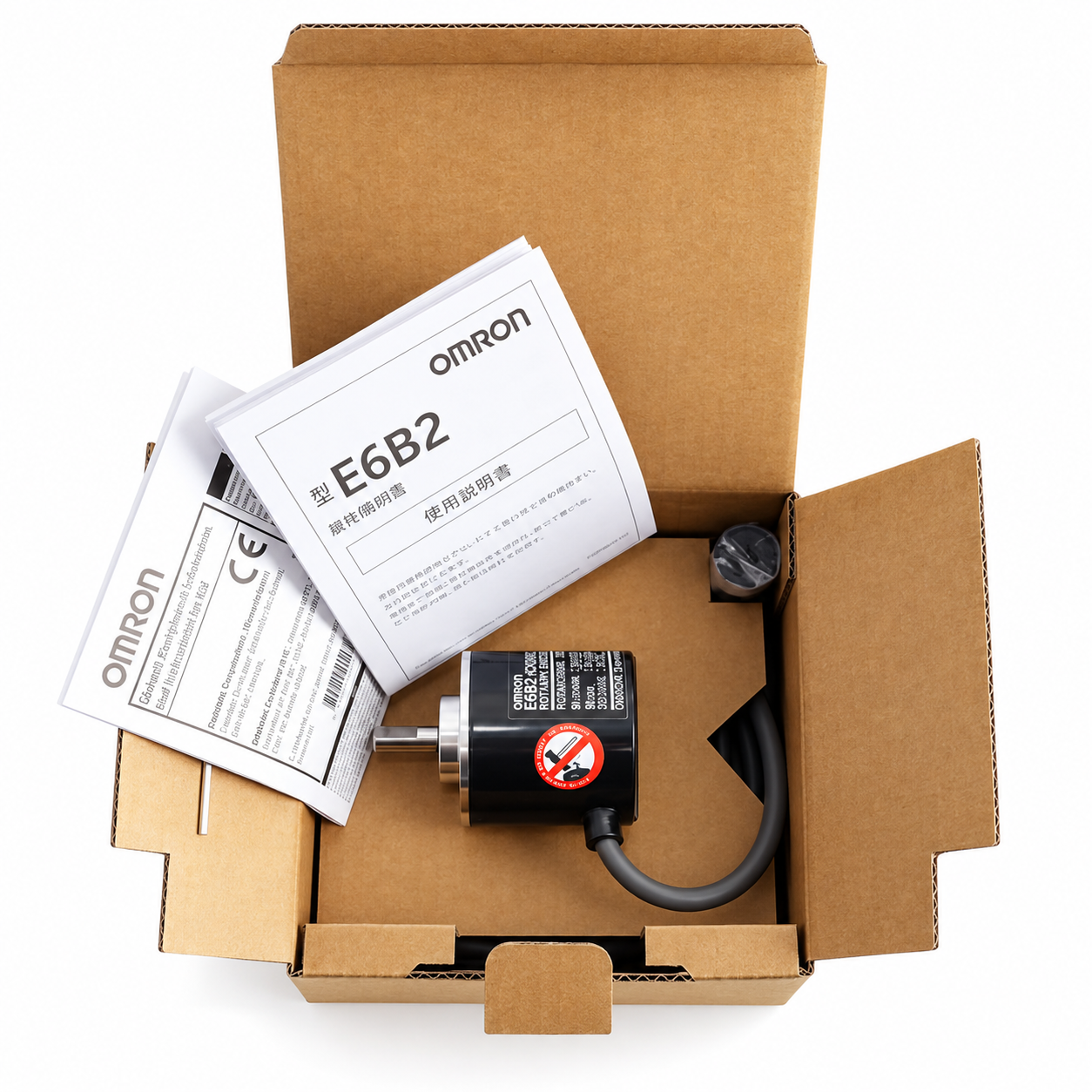

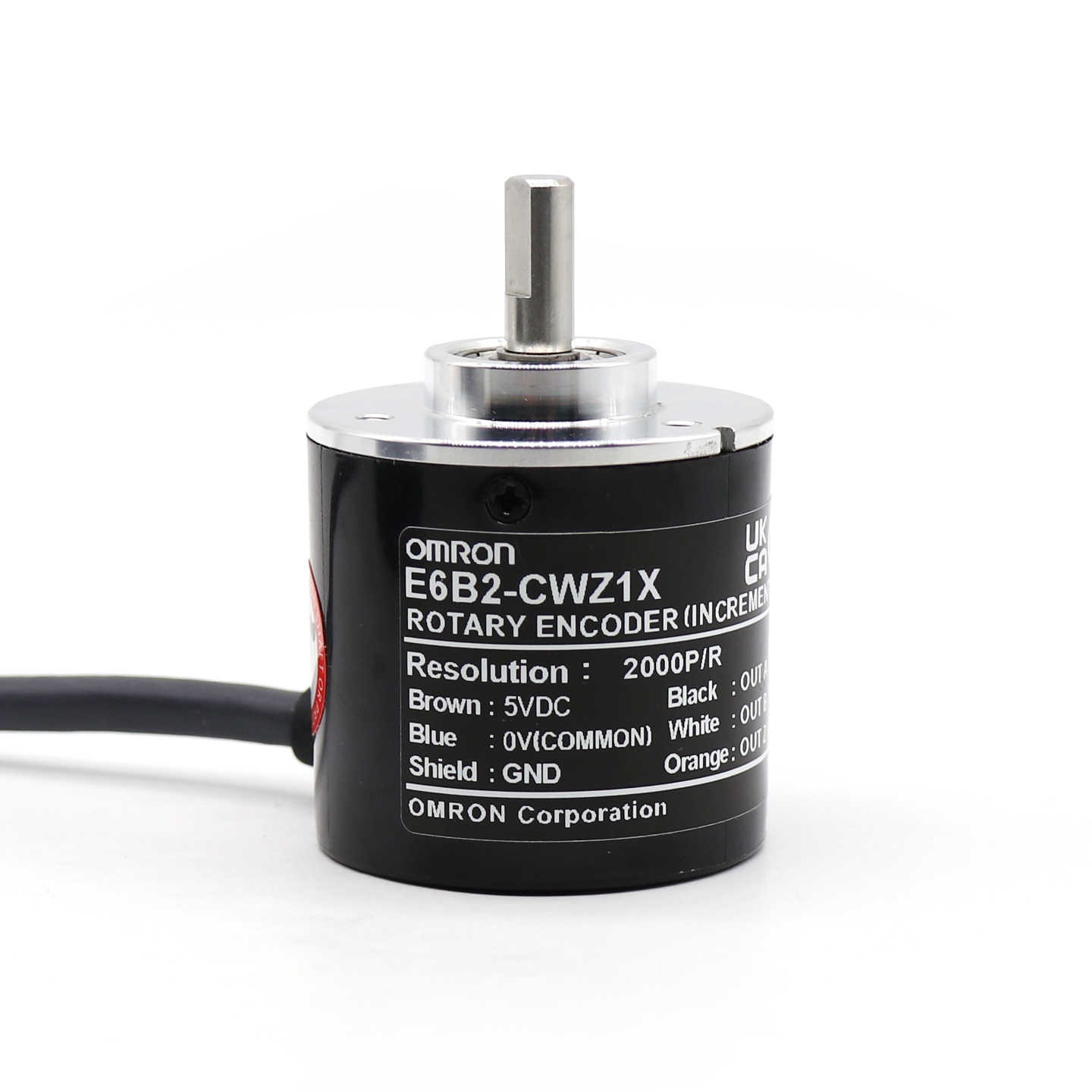

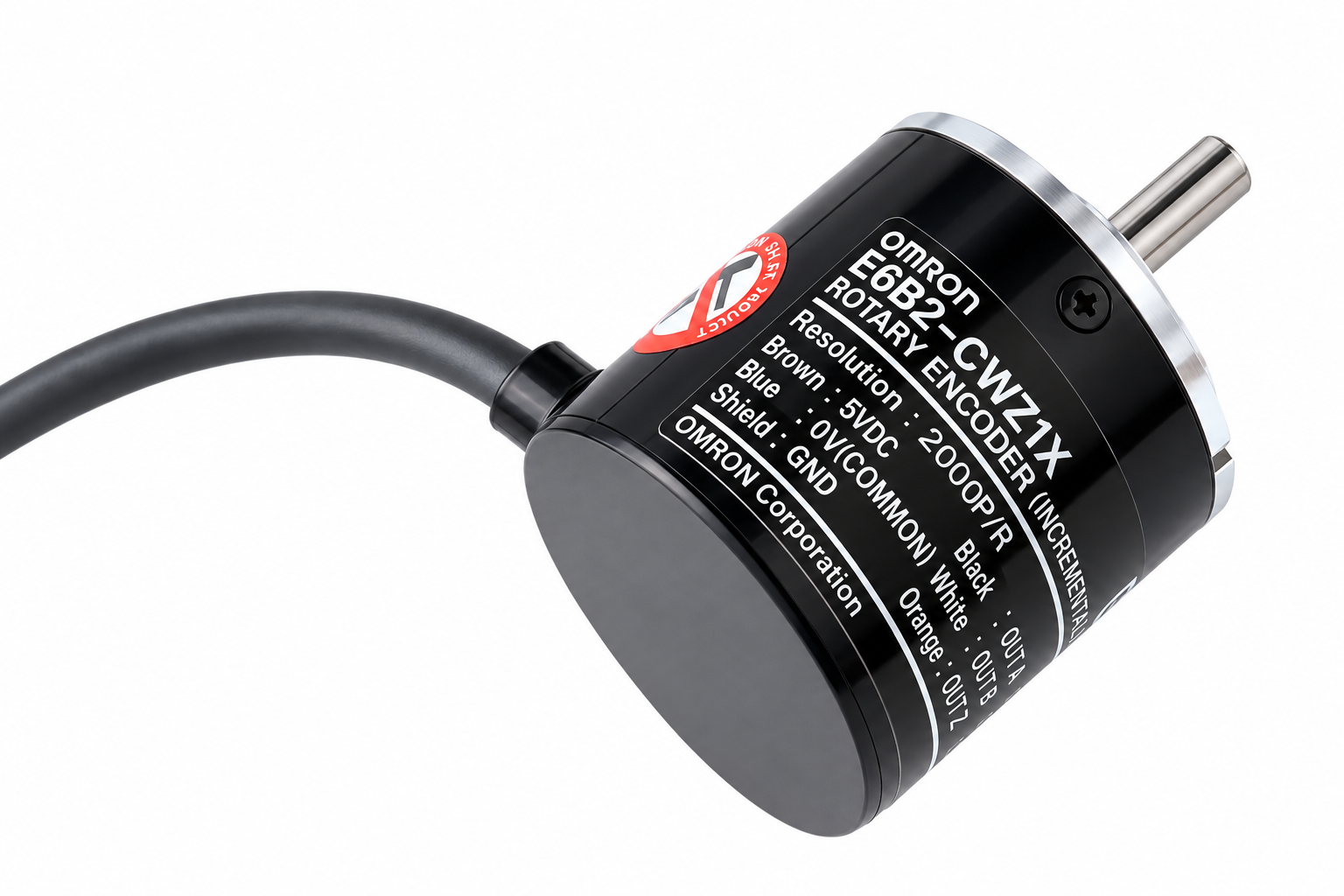

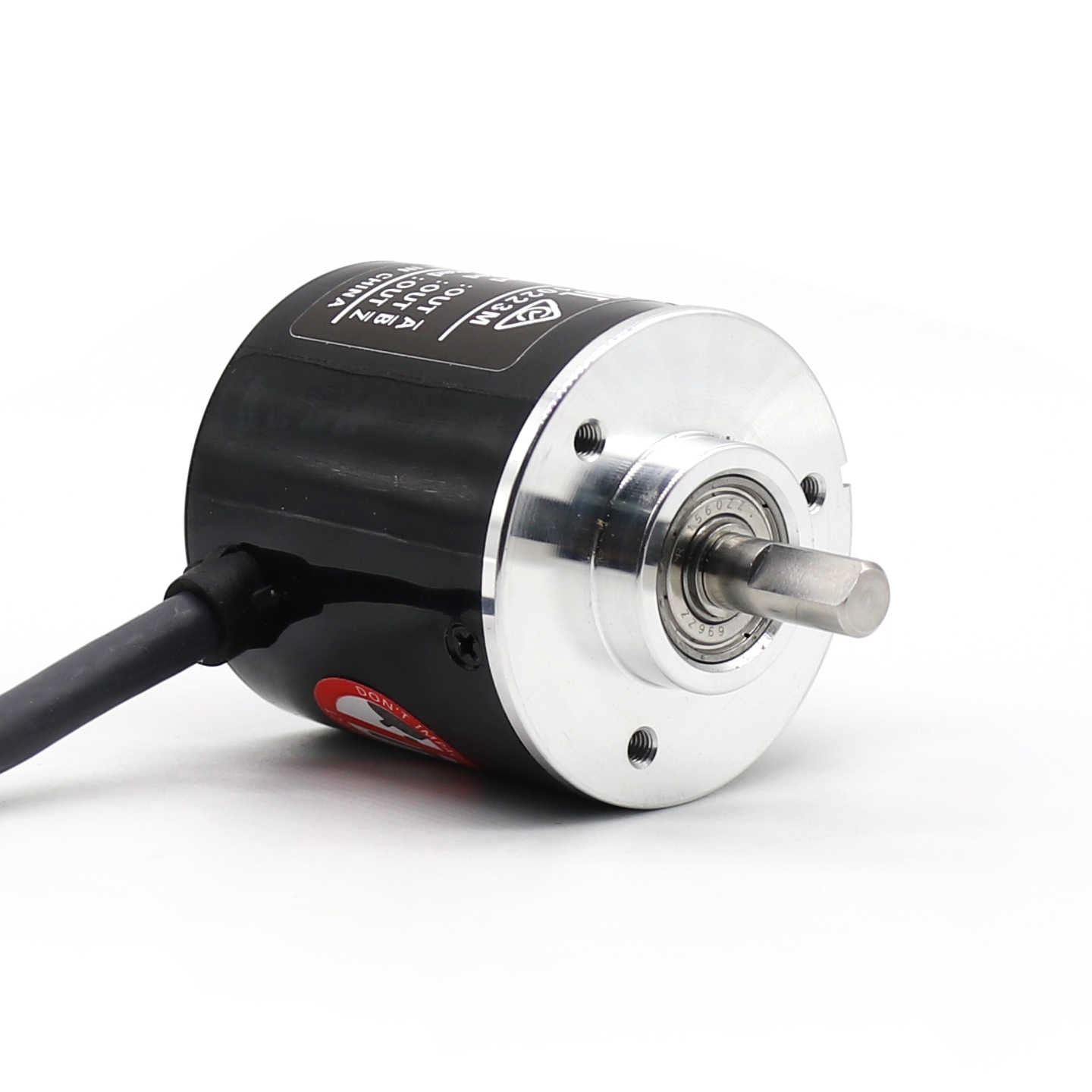

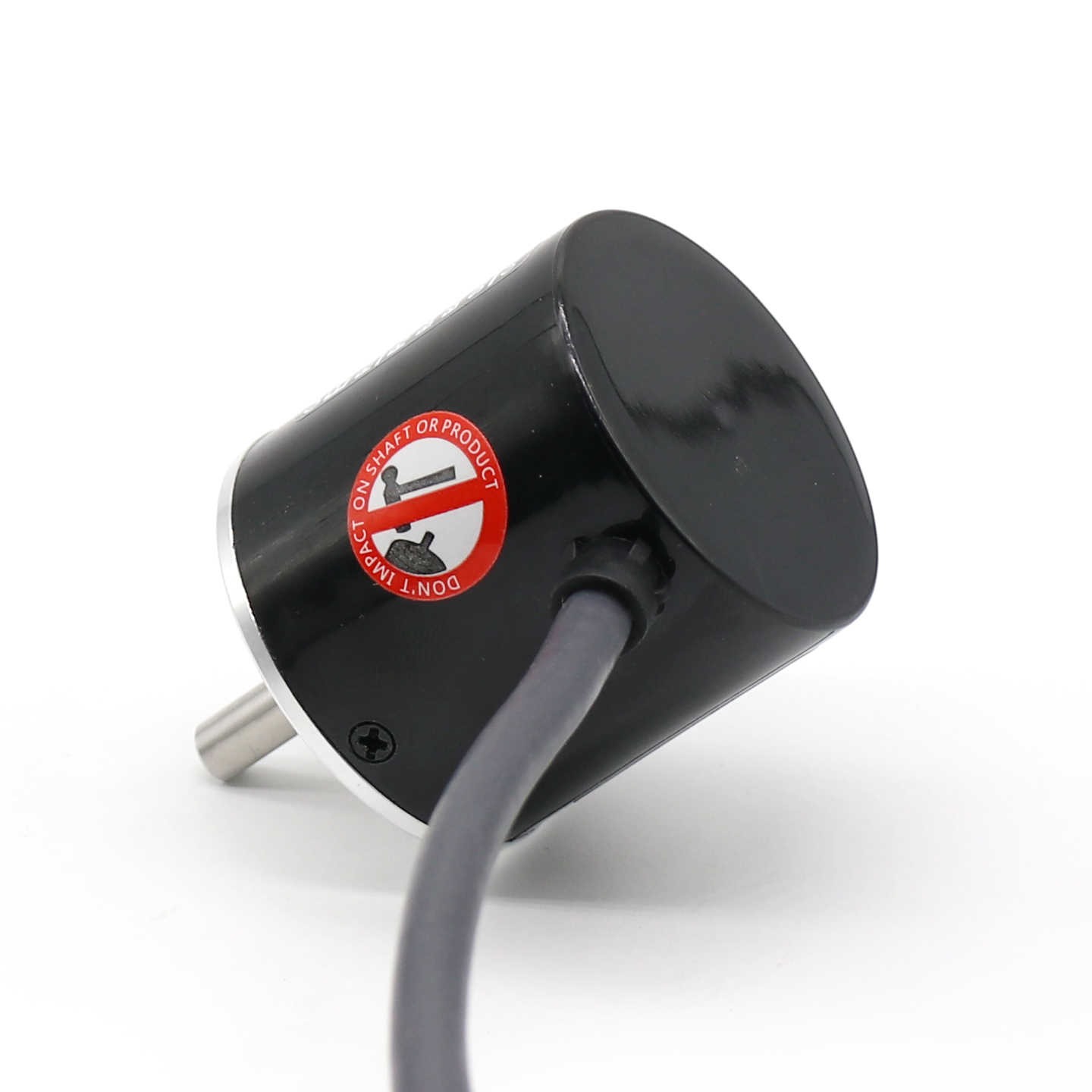

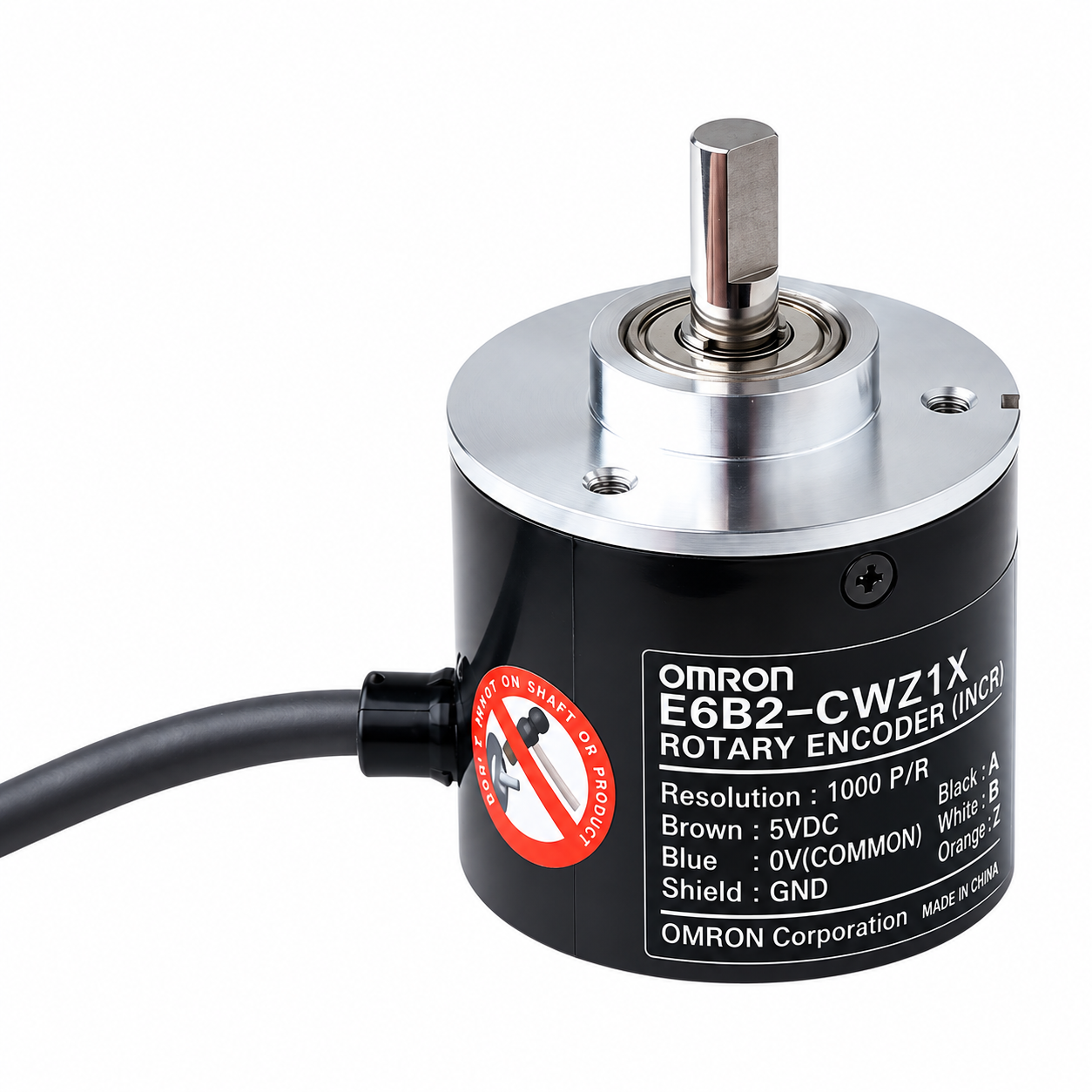

Các hình ảnh dưới đây hỗ trợ nhận diện thân encoder, trục quay, đầu cáp và nhãn thông số. Khi sử dụng cho từng trang sản phẩm theo độ phân giải, cần đối chiếu nhãn thực tế để tránh nhầm lẫn giữa các phiên bản.

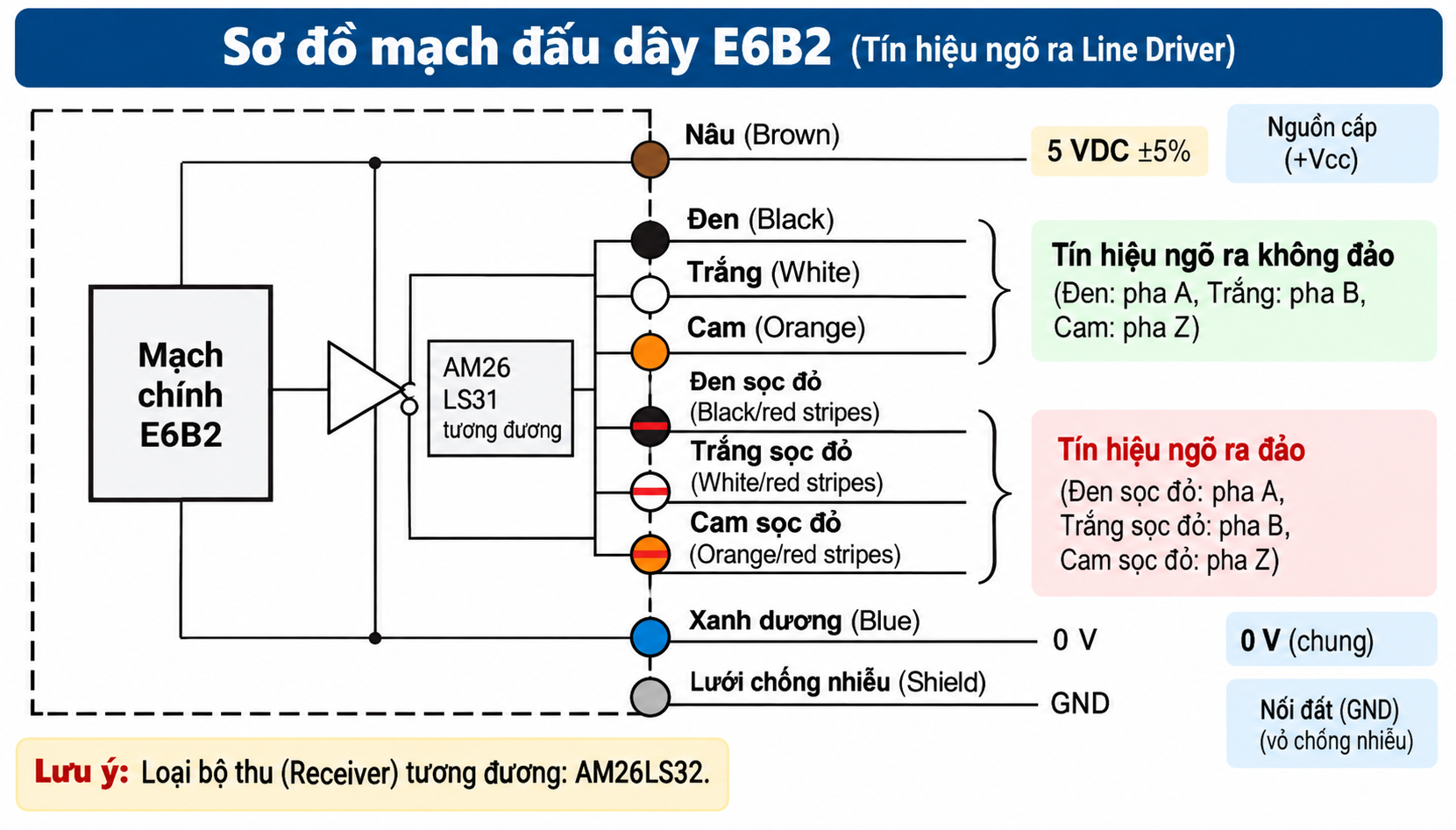

Phiên bản E6B2-CWZ1X sử dụng ngõ ra Line Driver với tín hiệu vi sai. Khi đấu nối, cần phân biệt nhóm tín hiệu không đảo A, B, Z với nhóm tín hiệu đảo tương ứng. Nguồn cấp và thiết bị nhận phải tương thích với mức tín hiệu của encoder.

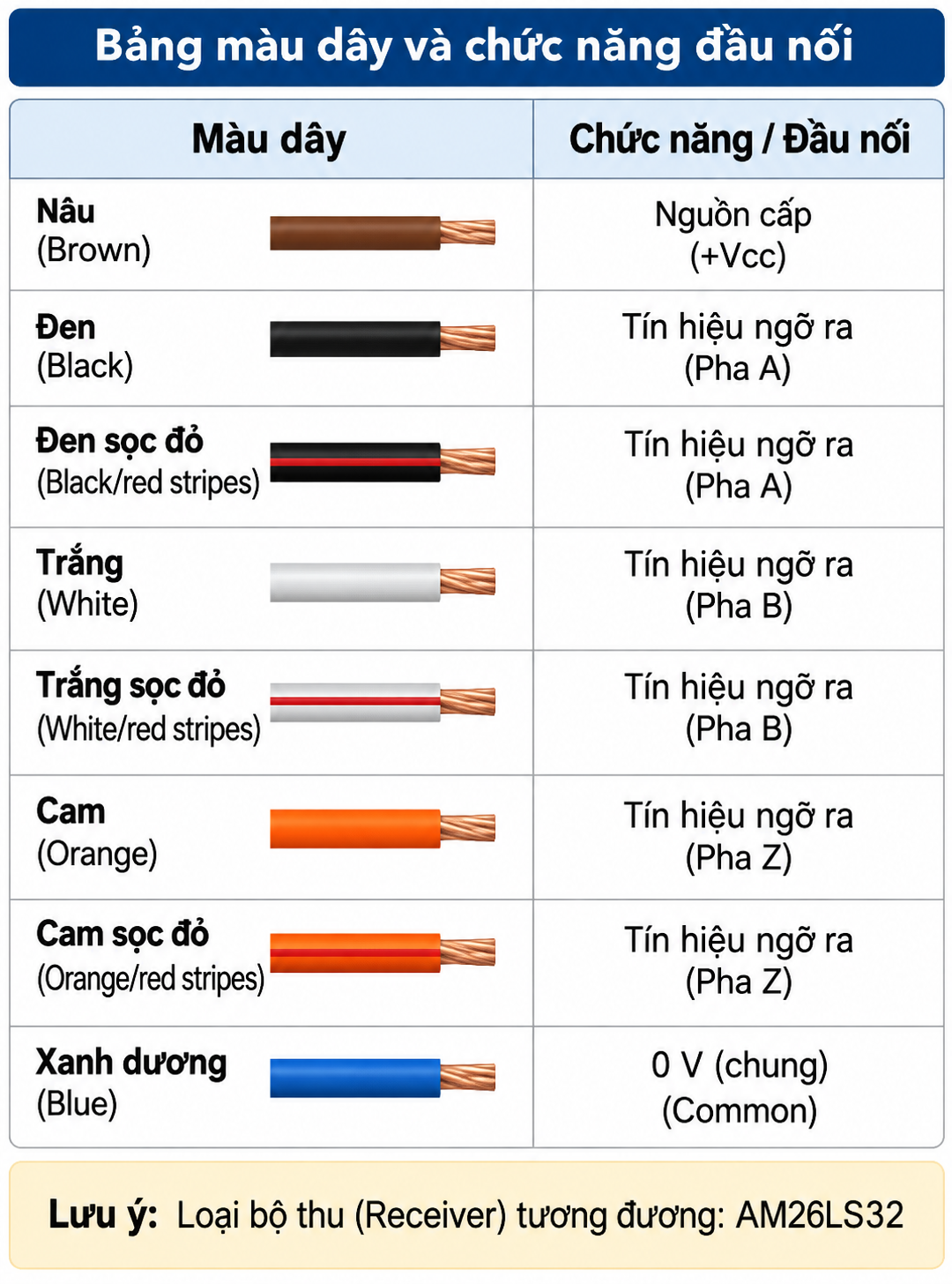

Bảng màu dây giúp kỹ thuật viên xác định nguồn cấp, tín hiệu đầu ra và dây chung trước khi kết nối với bộ điều khiển hoặc mạch nhận tín hiệu. Hãy đối chiếu bảng dưới đây với sơ đồ đấu nối và tài liệu của đúng model.
Các điểm cần lưu ý khi đấu nối:

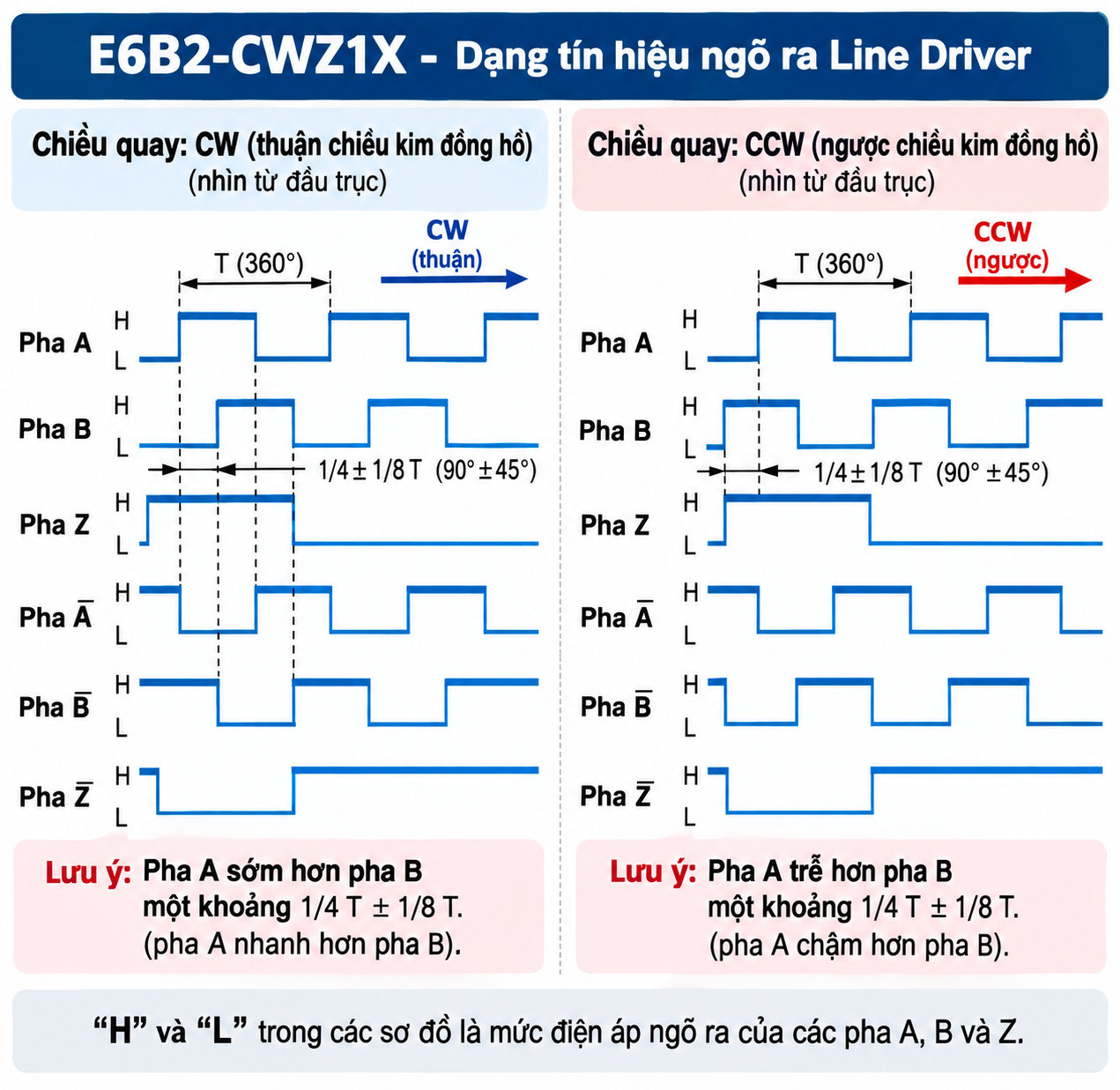

Encoder gia tăng tạo tín hiệu xung theo chuyển động quay. Quan hệ pha giữa A và B được sử dụng để xác định chiều quay; tín hiệu Z thường dùng làm xung tham chiếu trong mỗi vòng quay. Khi quan sát từ phía đầu trục, chiều quay CW và CCW cho quan hệ sớm – trễ giữa hai pha A và B khác nhau.
Khi kiểm tra tín hiệu thực tế, nên sử dụng thiết bị đo phù hợp và tham khảo tài liệu kỹ thuật để xác nhận mức tín hiệu, thứ tự pha, tần số đáp ứng cũng như khả năng nhận tín hiệu của bộ điều khiển.
Datasheet dòng E6B2-C cung cấp thông tin về các phiên bản ngõ ra, dải nguồn cấp, độ phân giải, thông số điện, sơ đồ I/O, kích thước cơ khí và lưu ý lắp đặt. Tài liệu dưới đây là nguồn tham khảo để kiểm tra thông số trước khi thiết kế hoặc thay thế thiết bị.
Tra cứu thông số điện, sơ đồ I/O, kích thước và lưu ý lắp đặt trong datasheet dòng E6B2-C.
Chú thích tài liệu: Datasheet dòng E6B2-C bằng tiếng Anh, bao gồm thông số và sơ đồ cho nhiều phiên bản. Khi áp dụng cho E6B2-CWZ1X, cần tra đúng cột model Line Driver.
Độ phân giải encoder thường được biểu thị bằng P/R (pulses per revolution), tức số xung trên mỗi vòng quay theo quy ước của nhà sản xuất. Việc chọn độ phân giải cần căn cứ vào tốc độ quay, độ chi tiết cần đo, tần số xung mà bộ điều khiển có thể xử lý và phương pháp đếm xung đang sử dụng.
Không nên lựa chọn chỉ dựa trên số xung P/R. Khả năng đáp ứng của bộ điều khiển và tính tương thích điện cũng ảnh hưởng trực tiếp đến kết quả vận hành.
Để thuận tiện tra cứu và lựa chọn đúng phiên bản, TudonghoaaZ tổng hợp các bài viết chi tiết theo độ phân giải P/R. Bạn có thể mở từng bài để xem thông tin sản phẩm, hình ảnh và nội dung tương ứng với mã xung cần sử dụng.
Tham khảo phiên bản độ phân giải 100 xung/vòng. Phù hợp khi cần đối chiếu mã xung với yêu cầu của hệ thống điều khiển.
Xem sản phẩm 100 P/R →Tra cứu thông tin phiên bản 360 xung/vòng và kiểm tra khả năng đáp ứng của bộ đếm hoặc bộ điều khiển đang sử dụng.
Xem sản phẩm 360 P/R →Thông tin phiên bản 600 xung/vòng, hỗ trợ đối chiếu độ phân giải và yêu cầu phản hồi chuyển động trong máy.
Xem sản phẩm 600 P/R →Tra cứu phiên bản 1000 xung/vòng. Cần kiểm tra cấu hình ngõ vào tốc độ cao và tần số xung tối đa của bộ điều khiển.
Xem sản phẩm 1000 P/R →Phiên bản 1024 xung/vòng dành cho nhu cầu cần đối chiếu độ phân giải cụ thể. Kiểm tra mã hàng và thông số trước khi đặt mua.
Xem sản phẩm 1024 P/R →Tra cứu phiên bản 2000 xung/vòng. Đặc biệt lưu ý giới hạn tần số đáp ứng và tốc độ quay phù hợp với thiết bị nhận xung.
Xem sản phẩm 2000 P/R →Xem lại trang tổng hợp encoder OMRON E6B2-CWZ1X
Encoder gia tăng có thể được sử dụng trong các hệ thống cần phản hồi chuyển động, tùy thuộc vào cấu hình máy và khả năng tương thích của thiết bị:
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X, bộ phận kỹ thuật hoặc mua hàng nên cung cấp đầy đủ model, số xung P/R, nguồn cấp, kiểu ngõ ra và yêu cầu kết nối với thiết bị hiện có. Những thông tin này giúp hạn chế nhầm lẫn khi lựa chọn phiên bản thay thế.
TudonghoaaZ có thể tiếp nhận yêu cầu tư vấn lựa chọn thiết bị dựa trên thông tin ứng dụng, model đang sử dụng và yêu cầu kỹ thuật. Vui lòng liên hệ qua kênh bán hàng đang được công bố trên website để xác nhận giá, tình trạng hàng, chứng từ và thời gian giao hàng.
Encoder E6B2-CWZ1X sử dụng nguồn bao nhiêu volt?
Theo datasheet dòng E6B2-C, model E6B2-CWZ1X sử dụng nguồn 5 VDC ±5%.
E6B2-CWZ1X có ngõ ra loại nào?
Đây là phiên bản Line Driver, có mạch ngõ ra tương đương AM26LS31 theo tài liệu kỹ thuật.
Các tín hiệu A, B và Z dùng để làm gì?
A và B là hai pha xung lệch pha dùng để theo dõi chuyển động và xác định chiều quay. Pha Z cung cấp xung tham chiếu theo vòng quay.
P/R trên encoder có nghĩa là gì?
P/R là số xung trên mỗi vòng quay theo quy ước của nhà sản xuất. Cần chọn độ phân giải phù hợp với yêu cầu hệ thống và khả năng xử lý xung của bộ điều khiển.
Có thể thay thế CWZ1X bằng encoder cùng dòng nhưng khác mã không?
Chỉ nên thay thế sau khi kiểm tra nguồn cấp, kiểu ngõ ra, độ phân giải, cấu hình dây, kích thước lắp đặt và khả năng tương thích của bộ nhận tín hiệu.
Encoder OMRON E6B2-CWZ1X là thiết bị cần được lựa chọn dựa trên yêu cầu phản hồi chuyển động, độ phân giải, nguồn cấp và giao tiếp tín hiệu của hệ thống. Các hình ảnh sơ đồ đấu dây, bảng màu dây, biểu đồ xung, datasheet và liên kết bài viết con trong trang tổng hợp giúp kỹ thuật viên thuận tiện tra cứu khi lựa chọn, lắp đặt và bảo trì.
Trước khi đặt mua, hãy xác nhận đúng mã CWZ1X và độ phân giải P/R cần sử dụng để bảo đảm thiết bị phù hợp với hệ thống hiện tại.
Chuẩn bị model hiện tại, độ phân giải P/R, nguồn cấp và thiết bị nhận xung để được hỗ trợ kiểm tra khả năng tương thích.
