Encoder OMRON E6B2-CWZ1X 2000P/R là bộ mã hóa vòng quay gia tăng với độ phân giải 2.000 xung/vòng, nguồn cấp 5 VDC và ngõ ra Line Driver. Thiết bị cung cấp tín hiệu A, B, Z cùng các tín hiệu đảo, hỗ trợ phản hồi chuyển động và giám sát tốc độ trục quay. Phù hợp với hệ thống có đầu vào nhận tín hiệu tương thích, cần kiểm tra giới hạn tần số xung trước khi sử dụng.
Trong các hệ thống máy công nghiệp, tín hiệu phản hồi từ trục quay giúp bộ điều khiển theo dõi tốc độ, xác định chiều chuyển động và xử lý dữ liệu vận hành. Encoder OMRON E6B2-CWZ1X 2000P/R là bộ mã hóa vòng quay gia tăng, chuyển chuyển động cơ học thành tín hiệu xung để hệ thống điều khiển tiếp nhận.
Phiên bản 2000P/R tạo ra 2.000 xung trên mỗi vòng quay danh định. Model CWZ1X sử dụng nguồn 5 VDC và ngõ ra Line Driver, với tín hiệu pha A, B, Z cùng các tín hiệu đảo tương ứng. Khi lựa chọn cho máy mới hoặc thay thế thiết bị cũ, doanh nghiệp cần đối chiếu độ phân giải, tốc độ vận hành và cấu hình đầu vào của bộ điều khiển để bảo đảm tương thích.

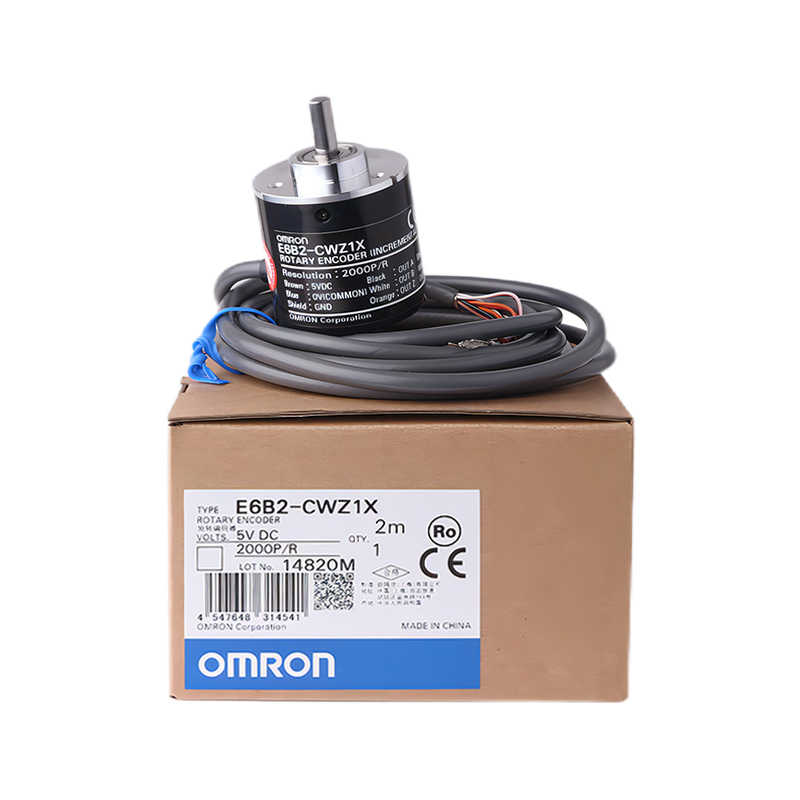

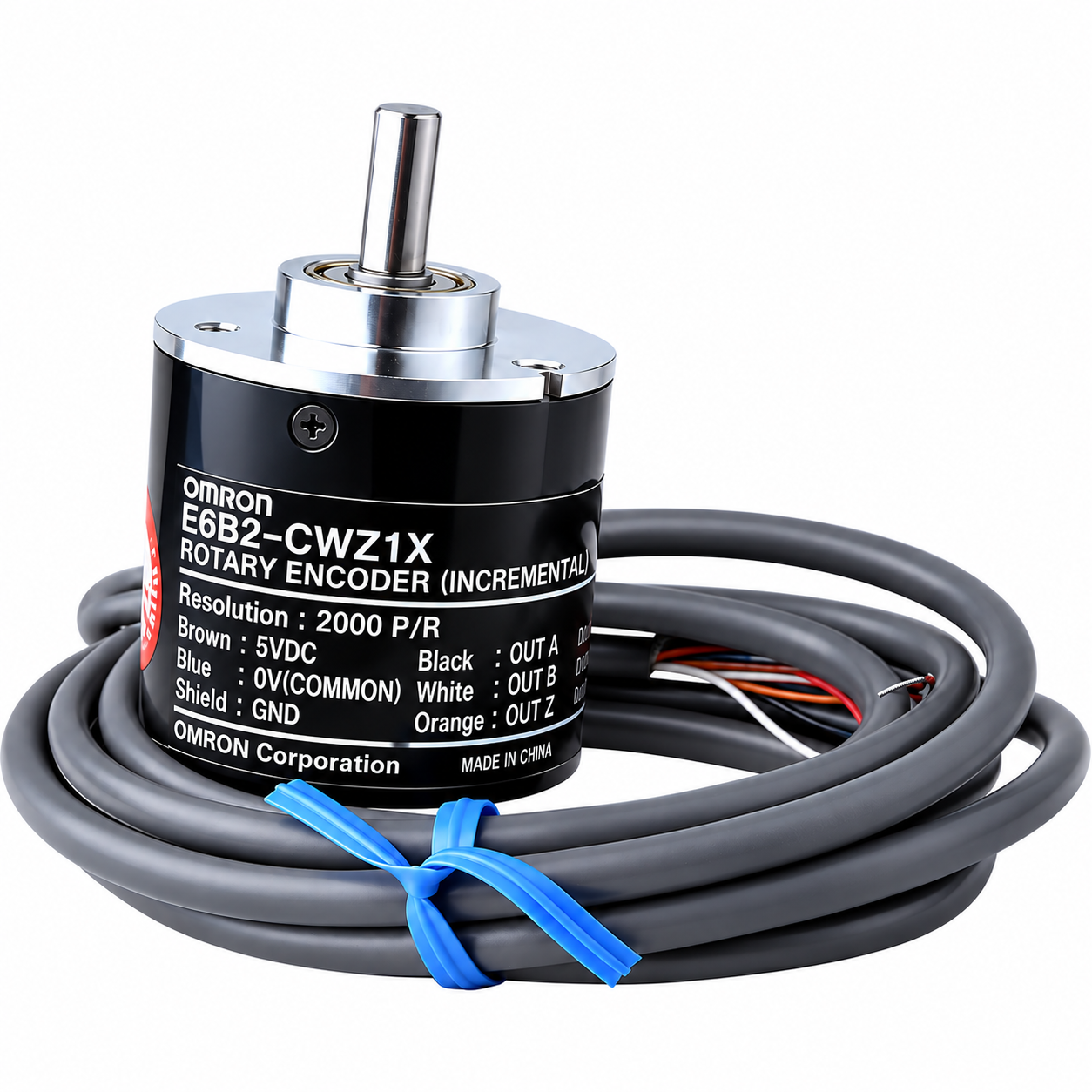

Hình 1: Hình ảnh encoder vòng quay OMRON E6B2-CWZ1X phiên bản 2000P/R.

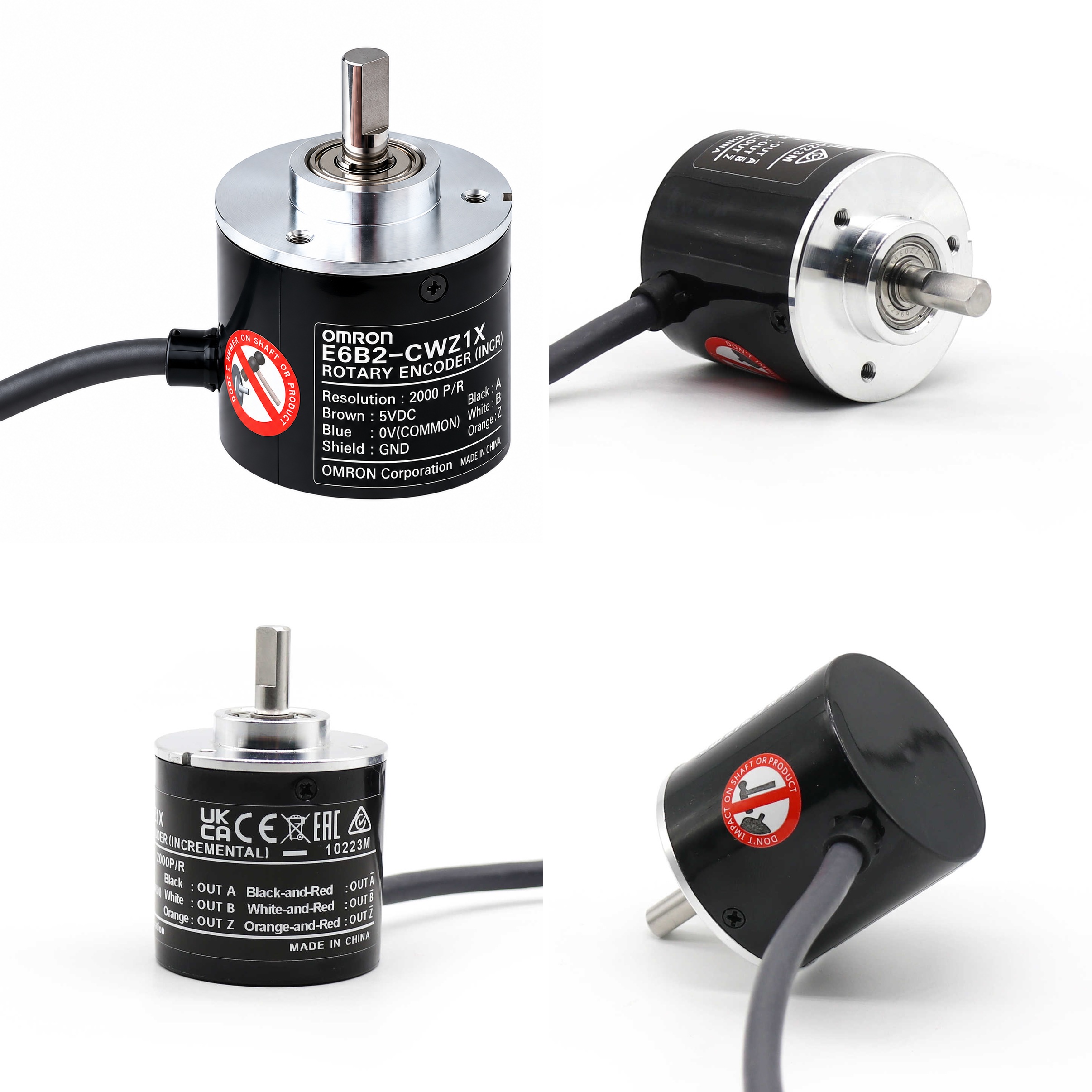

Hình 2: Hình ảnh bổ sung của encoder OMRON E6B2-CWZ1X 2000P/R phục vụ nhận diện sản phẩm.
Bảng thông số dưới đây tổng hợp những thông tin cần thiết để bộ phận kỹ thuật và mua hàng đối chiếu trước khi lựa chọn thiết bị.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 2000 P/R, tương đương 2.000 xung mỗi vòng quay danh định |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép ±5% |
| Dòng tiêu thụ tối đa | 160 mA |
| Loại ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | Pha A, A đảo, pha B, B đảo, pha Z và Z đảo |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Tốc độ điện tối đa theo độ phân giải 2000 P/R | Khoảng 3.000 vòng/phút theo công thức của nhà sản xuất |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Số lõi cáp | 8 lõi |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Tốc độ quay cơ học tối đa và tốc độ điện tối đa là hai giới hạn khác nhau. Với phiên bản 2000P/R, cần ưu tiên giới hạn tốc độ điện khi xác định tốc độ vận hành cho phép.
Độ phân giải 2.000 xung trên mỗi vòng quay
Với độ phân giải 2000P/R, encoder tạo ra 2.000 xung trong mỗi vòng quay danh định. Số lượng xung này có thể hỗ trợ hệ thống thu thập dữ liệu chuyển động chi tiết hơn so với các phiên bản có độ phân giải thấp hơn. Đây là thông số cần xem xét khi thiết kế máy, giám sát tốc độ trục hoặc thay thế encoder theo yêu cầu của bộ điều khiển.
Độ phân giải cao cũng làm tăng tần số xung tại cùng tốc độ quay. Vì vậy, khi sử dụng model 2000P/R, cần kiểm tra giới hạn tần số của encoder, tốc độ xử lý đầu vào và phương pháp giải mã xung. Không nên chỉ căn cứ vào giới hạn tốc độ cơ học để thiết lập tốc độ vận hành.
Ngõ ra Line Driver cho truyền tín hiệu vi sai
Model E6B2-CWZ1X sử dụng ngõ ra Line Driver tương đương AM26LS31, phù hợp với bộ nhận tín hiệu vi sai tương thích. Theo catalogue, cấu hình này được thiết kế cho truyền dữ liệu theo chuẩn tương thích RS-422A. Khi kết nối, cần kiểm tra sơ đồ dây và đặc tính điện của đầu vào thay vì sử dụng sơ đồ dành cho phiên bản NPN hoặc PNP.
Tín hiệu pha A, B và Z
Tín hiệu A và B có quan hệ lệch pha, cho phép bộ điều khiển xác định chiều quay và xử lý số xung. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng được sử dụng trong cấu hình Line Driver, cần đấu nối đúng theo tài liệu kỹ thuật của nhà sản xuất.
Trước khi đưa encoder vào vận hành, kỹ thuật viên nên kiểm tra quan hệ pha của tín hiệu, quy ước màu dây và sơ đồ kết nối Line Driver. Các tài liệu dưới đây hỗ trợ việc đấu nối, bảo trì và xác định nguyên nhân khi hệ thống nhận tín hiệu không ổn định.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW, thể hiện quan hệ pha A, B và Z.
Xem biểu đồ thời gian xung CW và CCW của encoder OMRON E6B2-CWZ1X
Hình 4: Bảng màu dây và ký hiệu đầu nối để xác định dây nguồn cùng các đường tín hiệu.
Xem bảng màu dây và ký hiệu đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ đấu nối Line Driver để đối chiếu nguồn cấp và các cặp tín hiệu vi sai.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải datasheet và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Hãy đối chiếu tài liệu kỹ thuật trước khi cấp nguồn, thay thế encoder hoặc thay đổi cách đấu nối trong hệ thống đang vận hành.
Phiên bản 2000P/R có thể được cân nhắc cho các ứng dụng cần thu thập tín hiệu chuyển động quay với độ phân giải tương ứng và có bộ nhận tín hiệu phù hợp.
Khả năng sử dụng thực tế phụ thuộc vào yêu cầu của máy, tần số xung phát sinh, khả năng xử lý của bộ điều khiển và điều kiện lắp đặt cơ khí. Không nên thay thế encoder chỉ dựa vào hình dáng hoặc kích thước trục.
Đối với bộ phận bảo trì, kỹ thuật tự động hóa và đơn vị chế tạo máy, việc chọn đúng độ phân giải và cấu hình đầu ra giúp hạn chế rủi ro không tương thích khi tích hợp hoặc thay thế thiết bị. Phiên bản 2000P/R cần được đánh giá cùng tốc độ vận hành, tần số xung và khả năng xử lý của bộ điều khiển.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 2000P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn và thông tin bộ điều khiển đang sử dụng. Nếu thay thế encoder cũ, hình ảnh tem nhãn và sơ đồ đấu dây sẽ giúp quá trình đối chiếu kỹ thuật chính xác hơn.
