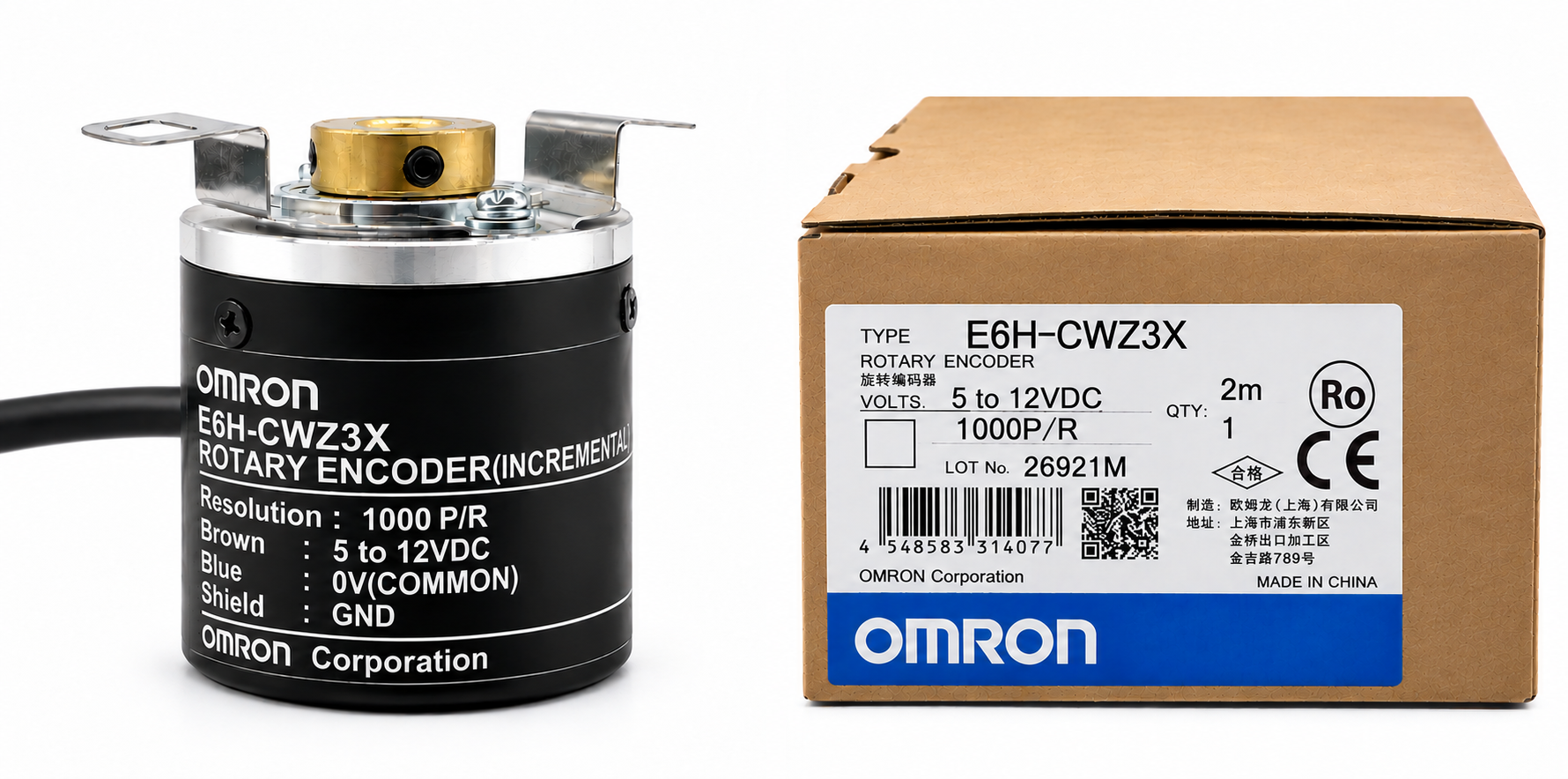

Encoder OMRON E6H-CWZ3X 1000 P/R - Encoder trục rỗng Line Driver
Encoder OMRON E6H-CWZ3X 1000 P/R là bộ mã hóa vòng quay gia tăng dùng để chuyển đổi chuyển động quay thành tín hiệu xung cho hệ thống điều khiển. Với độ phân giải 1000 P/R, thiết bị phù hợp để xem xét trong các ứng dụng cần theo dõi tốc độ, phản hồi vị trí và giám sát chuyển động theo yêu cầu thiết kế.
Model sử dụng nguồn 5-12VDC, ngõ ra Line Driver và kết cấu trục rỗng. Khi lựa chọn cho dây chuyền sản xuất, máy tự động hoặc hệ thống cần thay thế encoder hiện hữu, doanh nghiệp nên xác nhận chính xác độ phân giải, chuẩn đầu vào tín hiệu và kích thước lắp đặt trước khi đặt mua.
1. Độ phân giải 1000 P/R trong hệ thống điều khiển
Độ phân giải 1000 P/R biểu thị 1000 chu kỳ xung trên mỗi vòng quay theo thông số danh định của encoder. Đây là thông số cần được đối chiếu với chương trình PLC, bộ đếm tốc độ cao hoặc bộ điều khiển chuyển động đang sử dụng.
Giá trị đếm thực tế có thể khác nhau tùy cách bộ điều khiển giải mã tín hiệu pha A và B. Nếu hệ thống sử dụng giải mã bốn cạnh, số lần đếm có thể đạt bốn lần số chu kỳ P/R danh định. Vì vậy, khi thay thế encoder, cần kiểm tra cả độ phân giải và chế độ đếm để tránh làm sai lệch kết quả tính tốc độ hoặc vị trí.
Phiên bản 1000 P/R nên được lựa chọn khi đáp ứng yêu cầu của thiết kế máy. Không nên tự ý đổi sang độ phân giải khác chỉ dựa trên việc cùng kích thước thân hoặc cùng kiểu ngõ ra.
2. Thông số kỹ thuật encoder E6H-CWZ3X 1000 P/R
| Thông số | Giá trị |
|---|---|
| Thương hiệu | OMRON |
| Model | E6H-CWZ3X |
| Độ phân giải | 1000 P/R |
| Điện áp nguồn | 5-12VDC, theo giới hạn catalogue |
| Kiểu ngõ ra | Line Driver |
| Tín hiệu đầu ra | A, /A, B, /B, Z, /Z |
| Dòng tiêu thụ tối đa | 150 mA |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 10.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục rỗng | 8 mm |
| Chiều dày thân | Khoảng 26 mm |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
Lưu ý: Thông số được tổng hợp từ catalogue dòng OMRON E6H-C. Cần xác nhận đúng cấu hình E6H-CWZ3X 1000 P/R và yêu cầu thực tế trước khi đặt hàng.
3. Kiểm tra tín hiệu Line Driver trước khi kết nối
E6H-CWZ3X sử dụng ngõ ra Line Driver với các cặp tín hiệu vi sai A và /A, B và /B, Z và /Z. Cấu hình này cần được kết nối với đầu vào hoặc mạch nhận tương thích. Catalogue đề cập mạch nhận tương đương AM26LS32; kỹ thuật viên cần kiểm tra thiết kế đầu vào thực tế của thiết bị điều khiển trước khi đấu nối.
Không sử dụng trực tiếp sơ đồ Open Collector của phiên bản E6H-CWZ6C cho model CWZ3X. Hai phiên bản có kiểu ngõ ra khác nhau, vì vậy việc thay thế cần dựa trên tương thích điện, không chỉ dựa vào ngoại hình hoặc độ phân giải.
4. Sơ đồ đấu dây và dạng sóng tín hiệu
Trước khi cấp nguồn, cần xác định đúng các dây nguồn và các cặp tín hiệu theo sơ đồ kỹ thuật. Việc kết nối đúng giúp bộ điều khiển nhận tín hiệu pha A, B và Z theo cấu hình thiết kế. Cần kiểm tra điện áp cấp, đầu vào nhận tín hiệu và yêu cầu nối đất của hệ thống.
Xem sơ đồ đấu dây và dạng sóng đầy đủ
5. Bản vẽ kích thước và yêu cầu lắp đặt
Thiết kế trục rỗng của E6H-CWZ3X cho phép lắp lên trục máy có kích thước phù hợp. Khi thay thế encoder hiện hữu, cần kiểm tra đường kính trục, vị trí gá cố định, không gian lắp đặt và đường đi của cáp để tránh phát sinh sai lệch cơ khí.
Đối với thiết bị dùng trong dây chuyền đang vận hành, nên đối chiếu bản vẽ kỹ thuật trước khi gia công hoặc thay đổi cụm gá. Không sử dụng kích thước ước lượng từ ảnh sản phẩm thay cho bản vẽ chính thức.
6. Catalogue kỹ thuật encoder OMRON E6H-CWZ3X
Catalogue là tài liệu tham khảo cần thiết khi kiểm tra mã đặt hàng, độ phân giải, đặc tính điện, tín hiệu đầu ra và kích thước lắp đặt. Bộ phận kỹ thuật nên lưu tài liệu cùng hồ sơ máy để thuận tiện cho việc bảo trì và mua linh kiện thay thế.
Xem catalogue kỹ thuật encoder OMRON E6H-CWZ3X PDF
7. Checklist lựa chọn encoder 1000 P/R
- Xác nhận model E6H-CWZ3X và độ phân giải 1000 P/R.
- Kiểm tra nguồn cấp nằm trong giới hạn cho phép của catalogue.
- Đảm bảo bộ điều khiển nhận được tín hiệu Line Driver vi sai.
- Đối chiếu tần số xung theo tốc độ quay và phương thức giải mã.
- Kiểm tra kích thước trục rỗng, vị trí gá và chiều dài cáp.
- Xác nhận mã hàng, chứng từ và nguồn cung nếu doanh nghiệp yêu cầu sản phẩm OMRON chính hãng.
8. Tư vấn và báo giá encoder OMRON 1000 P/R
Khi yêu cầu báo giá, doanh nghiệp nên cung cấp model E6H-CWZ3X 1000 P/R, số lượng cần mua, thông tin bộ điều khiển và yêu cầu lắp đặt. Các dữ liệu này giúp đối chiếu đúng cấu hình trước khi đặt hàng, đặc biệt khi thay thế encoder trên máy đang vận hành.
Với nhu cầu sản phẩm OMRON chính hãng, nên xác nhận nguồn cung, chứng từ và tình trạng hàng tại thời điểm giao dịch. Nội dung kỹ thuật trên trang hỗ trợ tra cứu và lựa chọn, không thay thế việc xác minh hàng hóa thực tế.
