Encoder gia tăng OMRON E6B2-CWZ1X 100P/R sử dụng nguồn 5 VDC, ngõ ra Line Driver với các tín hiệu pha A, B, Z và tín hiệu đảo. Sản phẩm phù hợp cho các hệ thống cần phản hồi vị trí, tốc độ hoặc chiều quay của trục máy. Khi lựa chọn, cần kiểm tra khả năng tương thích giữa điện áp, bộ nhận tín hiệu và độ phân giải với thiết bị điều khiển hiện có.
Encoder OMRON E6B2-CWZ1X 100P/R là bộ mã hóa vòng quay gia tăng dùng để tạo tín hiệu phản hồi chuyển động cho các hệ thống máy tự động. Sản phẩm hỗ trợ giám sát tốc độ, chiều quay và xử lý vị trí thông qua tín hiệu xung, phù hợp với những ứng dụng có bộ điều khiển tương thích.
Phiên bản 100P/R cung cấp độ phân giải danh định 100 xung trên mỗi vòng quay. Model CWZ1X sử dụng nguồn 5 VDC và ngõ ra Line Driver. Khi lựa chọn thiết bị cho nhà máy, bộ phận kỹ thuật cần đối chiếu mã model, độ phân giải, nguồn cấp và cấu hình đầu vào của bộ điều khiển để bảo đảm khả năng kết nối.

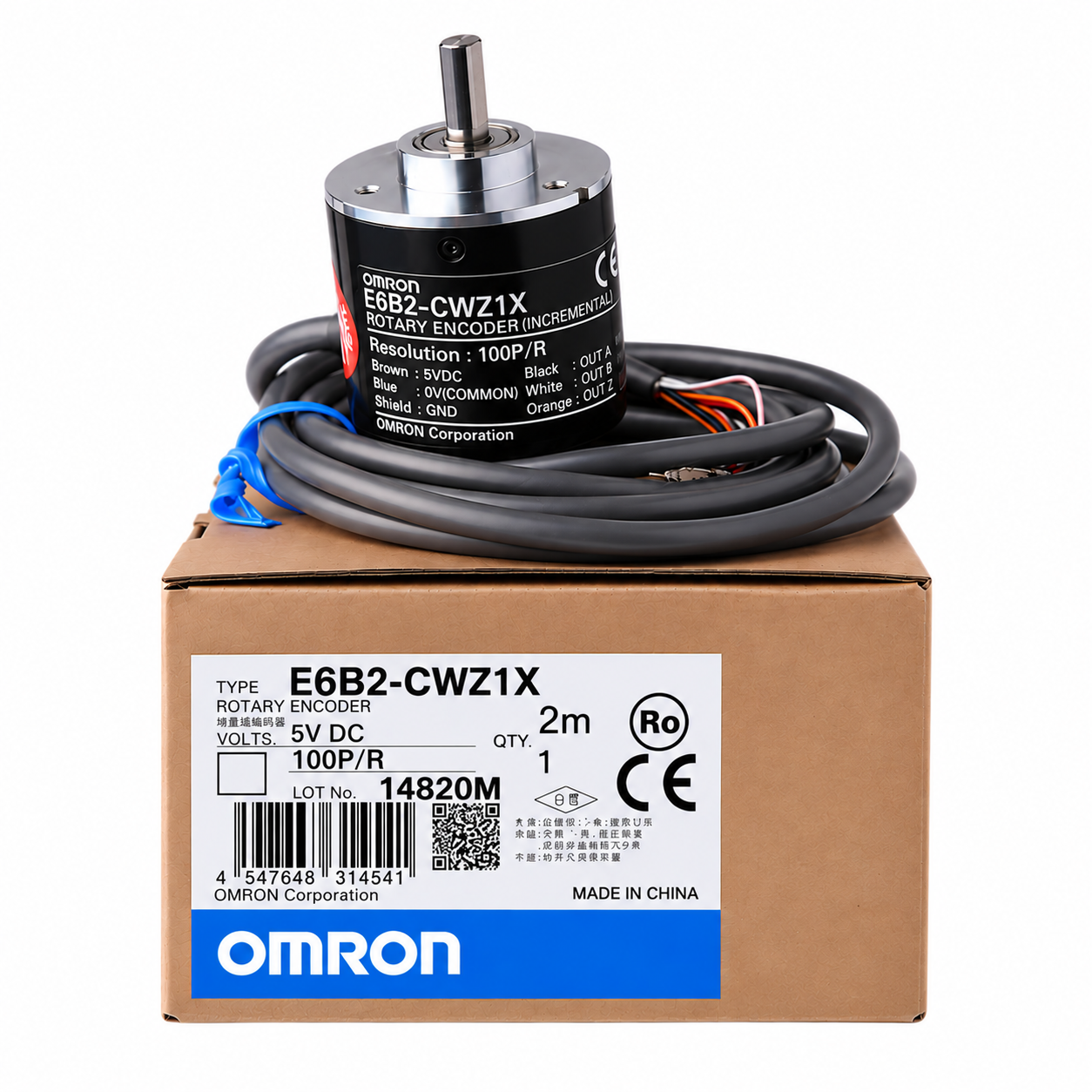

Hình 1: Hình ảnh encoder OMRON E6B2-CWZ1X phiên bản 100P/R.

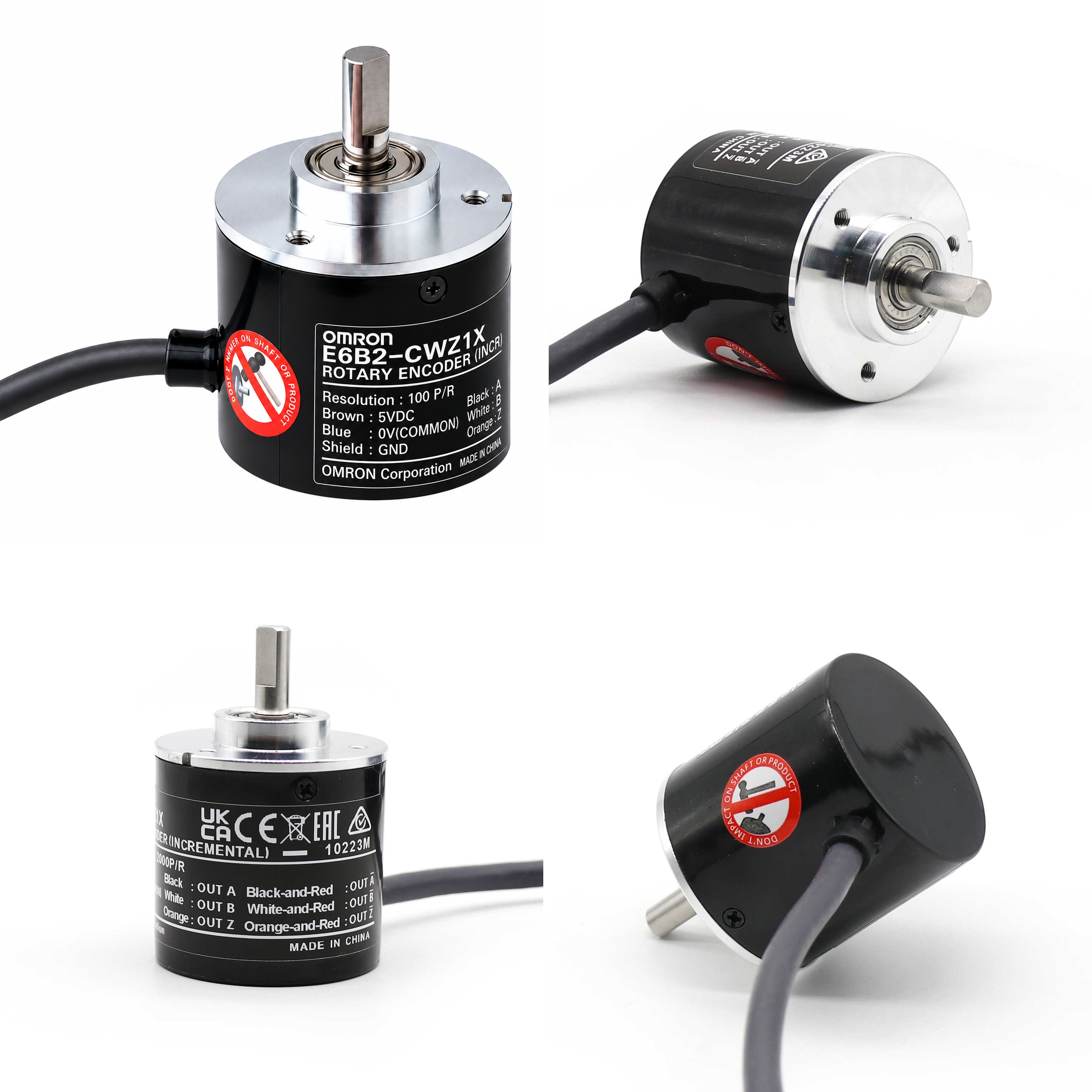

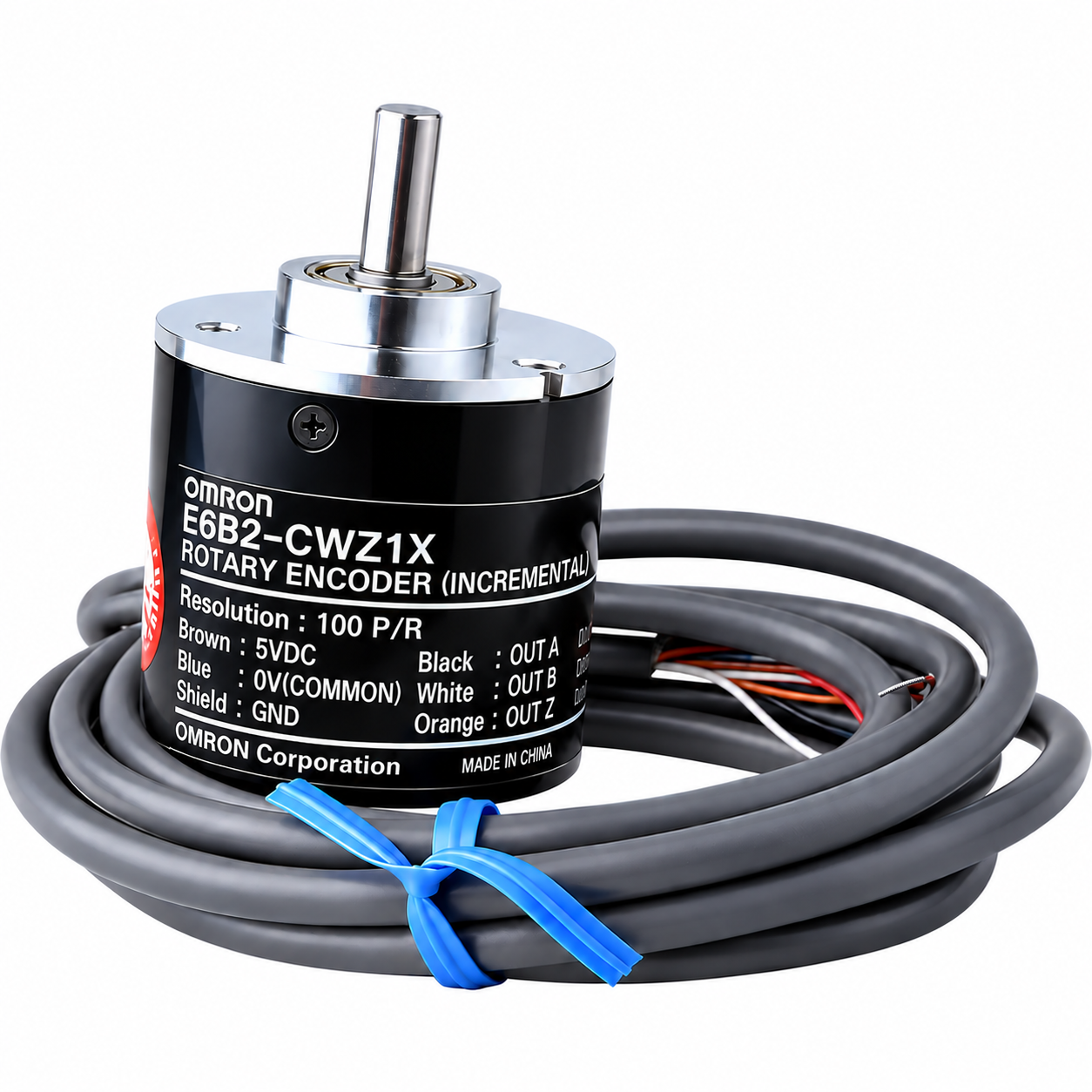

Hình 2: Hình ảnh bổ sung phục vụ nhận diện sản phẩm encoder OMRON E6B2-CWZ1X 100P/R.
Bảng dưới đây tổng hợp những thông số cần quan tâm khi lựa chọn encoder cho hệ thống điều khiển công nghiệp.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 100 P/R |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép ±5% |
| Loại ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | Pha A, B, Z và các tín hiệu đảo tương ứng |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Số lõi cáp | 8 lõi |
| Cấp bảo vệ | IP50 |
| Nhiệt độ môi trường hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Cần kiểm tra catalogue tương ứng với đúng phiên bản sản phẩm trước khi sử dụng các thông số để thiết kế hoặc thay thế thiết bị. Tần số đáp ứng và tốc độ quay cơ học là hai giới hạn khác nhau.
Độ phân giải 100 xung mỗi vòng quay
Độ phân giải 100P/R phù hợp để cân nhắc trong các cơ cấu cần phản hồi chuyển động quay với mức xung tương ứng. Bộ điều khiển có thể sử dụng tín hiệu để đếm xung, giám sát tốc độ hoặc xác định chiều quay. Độ phân giải cần được lựa chọn theo yêu cầu của máy, tốc độ vận hành và khả năng xử lý tín hiệu.
Ngõ ra Line Driver
Model E6B2-CWZ1X sử dụng ngõ ra Line Driver, hỗ trợ truyền tín hiệu vi sai khi kết hợp với bộ nhận tương thích. Cấu hình này có thể được cân nhắc cho hệ thống cần tăng khả năng chống nhiễu trên đường truyền tín hiệu. Việc đấu nối phải tuân thủ sơ đồ của nhà sản xuất và thông số đầu vào của thiết bị nhận.
Tín hiệu pha A, B và Z
Tín hiệu A và B có quan hệ lệch pha, giúp bộ điều khiển xác định chiều quay và xử lý chuyển động. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng cần được đấu nối đúng theo sơ đồ Line Driver của model CWZ1X.
Trước khi lắp đặt hoặc thay thế encoder, kỹ thuật viên nên kiểm tra biểu đồ thời gian xung, ký hiệu màu dây và sơ đồ đấu nối. Việc đối chiếu tài liệu giúp hạn chế nhầm lẫn giữa nguồn cấp, tín hiệu đầu ra và các đường tín hiệu đảo.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW của encoder OMRON E6B2-CWZ1X.
Xem biểu đồ thời gian xung CW và CCW encoder OMRON E6B2-CWZ1X
Hình 4: Ký hiệu màu dây và đầu nối phục vụ kiểm tra khi lắp đặt encoder.
Xem bảng ký hiệu màu dây và đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ đấu dây ngõ ra Line Driver của encoder OMRON E6B2-CWZ1X.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải catalogue và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Với chức năng chuyển đổi chuyển động quay thành tín hiệu xung, encoder có thể được cân nhắc trong nhiều hệ thống tự động hóa khi thông số điện và cơ khí đáp ứng yêu cầu ứng dụng.
Khả năng ứng dụng thực tế phụ thuộc vào bộ điều khiển, cấu hình đầu vào, tốc độ vận hành và yêu cầu lắp đặt. Doanh nghiệp không nên lựa chọn chỉ dựa trên hình dáng hoặc số xung của sản phẩm.
Đối với bộ phận bảo trì, kỹ thuật tự động hóa và đơn vị chế tạo máy, việc xác định đúng model encoder ngay từ đầu giúp giảm nguy cơ sai lệch tín hiệu và hạn chế thời gian dừng máy khi thay thế thiết bị.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 100P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn, loại ngõ ra và thông tin bộ điều khiển đang sử dụng. Trường hợp thay thế thiết bị cũ, hình ảnh tem nhãn và sơ đồ đấu nối sẽ giúp việc kiểm tra tương thích chính xác hơn.
Để tra cứu các phiên bản độ phân giải khác và xem danh sách model thuộc dòng E6B2-CWZ1X, vui lòng tham khảo bài viết tổng hợp dưới đây.
Xem bài tổng hợp encoder OMRON E6B2-CWZ1X và danh sách các phiên bản độ phân giải
TudonghoaaZ hỗ trợ doanh nghiệp tra cứu thông số, đối chiếu model và lựa chọn thiết bị theo nhu cầu thực tế. Vui lòng xác nhận tình trạng hàng, nguồn gốc và chứng từ cung cấp tại thời điểm đặt hàng trước khi hoàn tất mua sắm.
