Encoder OMRON E6B2-CWZ1X 1000P/R là bộ mã hóa vòng quay gia tăng với độ phân giải 1.000 xung/vòng, nguồn cấp 5 VDC và ngõ ra Line Driver. Thiết bị cung cấp tín hiệu pha A, B, Z cùng các tín hiệu đảo, hỗ trợ giám sát tốc độ và chiều quay trong hệ thống tự động hóa. Cần kiểm tra tần số xung thực tế và khả năng tương thích với bộ nhận tín hiệu trước khi lắp đặt.
Trong các hệ thống tự động hóa, tín hiệu phản hồi từ trục quay là cơ sở để bộ điều khiển giám sát tốc độ, xác định chiều chuyển động và xử lý dữ liệu vận hành. Encoder OMRON E6B2-CWZ1X 1000P/R là bộ mã hóa vòng quay gia tăng, chuyển chuyển động cơ học thành tín hiệu xung để hệ thống điều khiển tiếp nhận.
Với độ phân giải danh định 1.000 xung trên mỗi vòng quay, phiên bản này phù hợp để cân nhắc cho các ứng dụng cần thu thập nhiều xung trong một vòng quay. Model CWZ1X sử dụng nguồn 5 VDC và ngõ ra Line Driver, yêu cầu bộ nhận tín hiệu tương thích. Khi lựa chọn cho dây chuyền sản xuất hoặc thay thế thiết bị cũ, doanh nghiệp cần kiểm tra mã model, độ phân giải, tần số xung và phương thức kết nối trước khi đặt hàng.

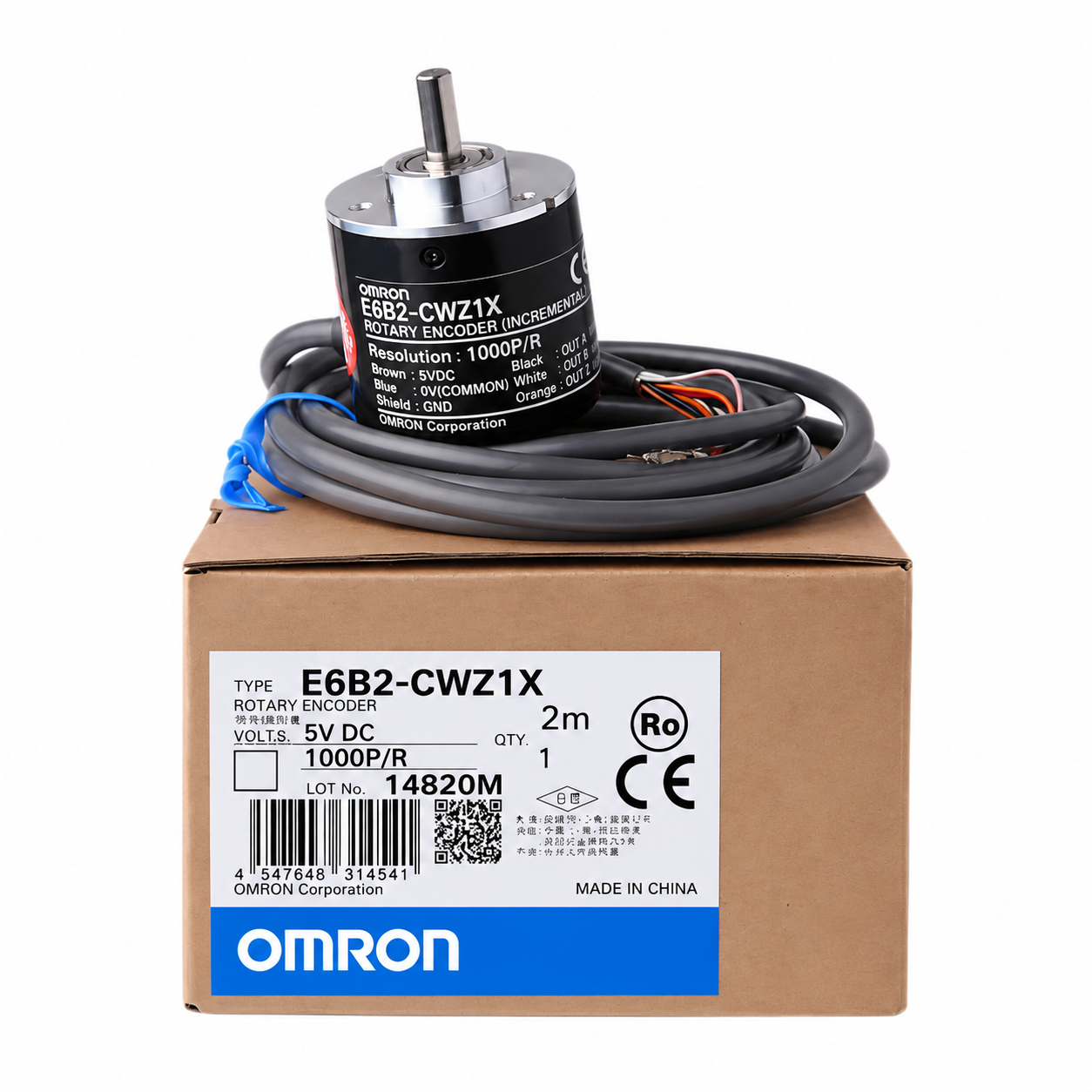

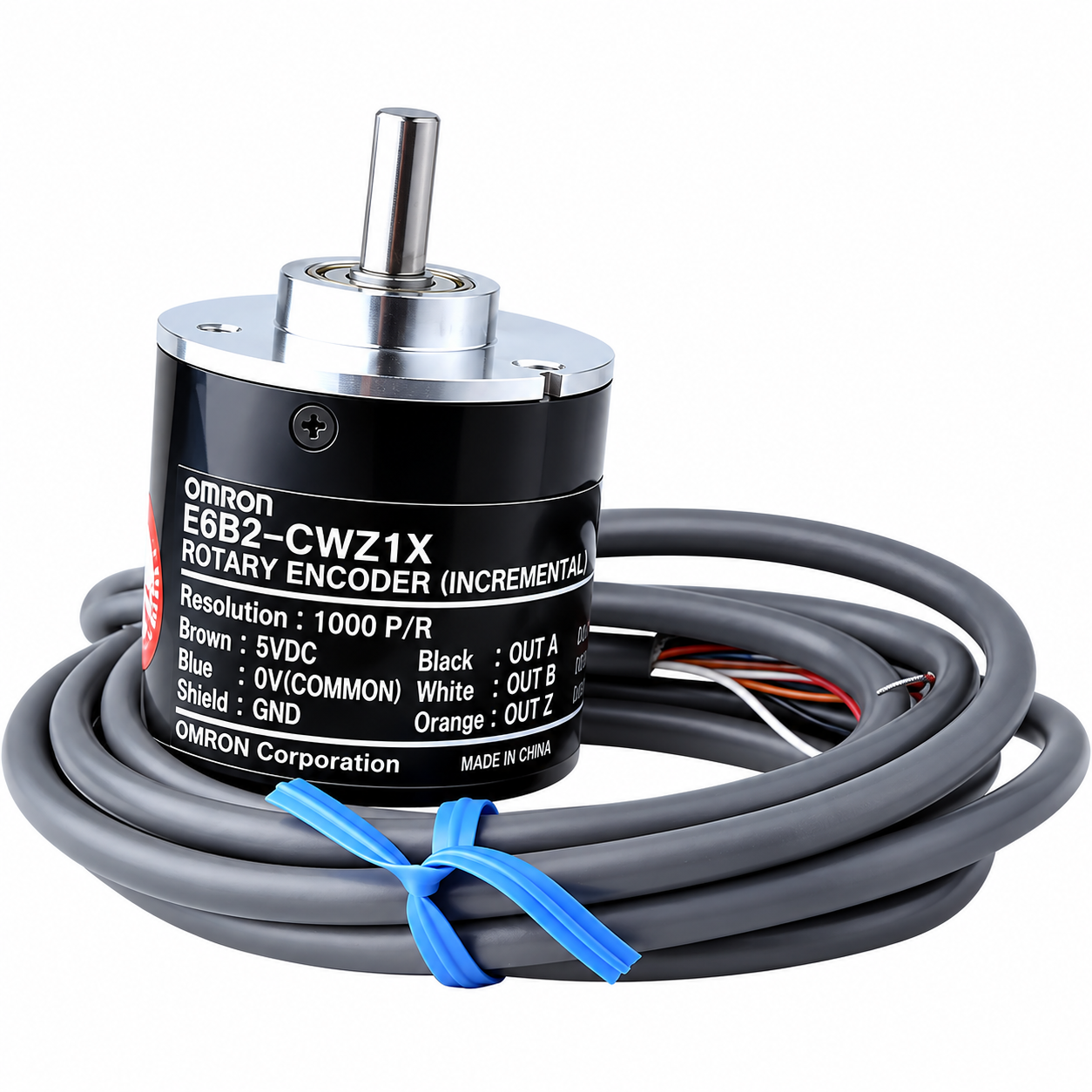

Hình 1: Hình ảnh encoder vòng quay OMRON E6B2-CWZ1X phiên bản 1000P/R.

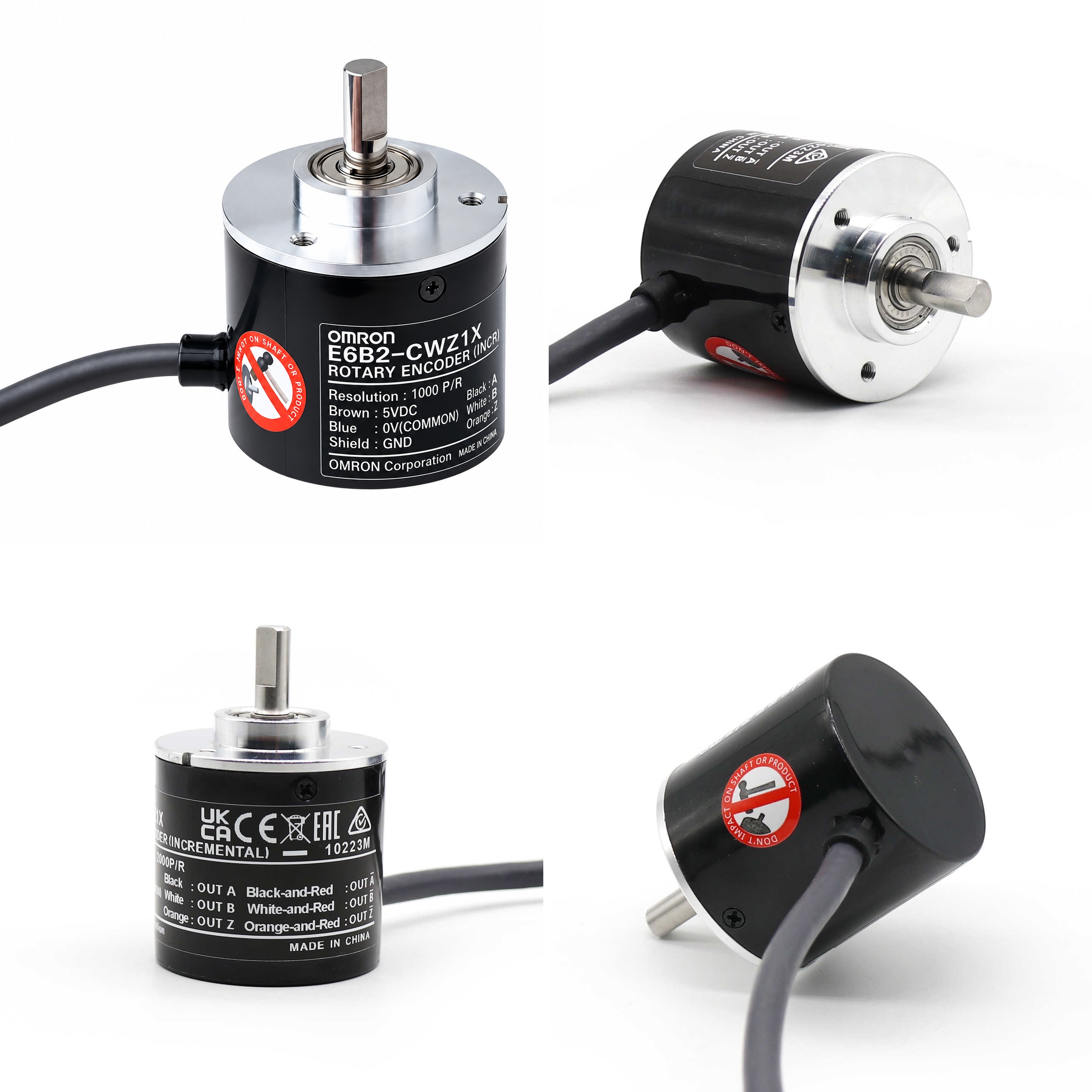

Hình 2: Hình ảnh bổ sung của encoder OMRON E6B2-CWZ1X 1000P/R phục vụ nhận diện sản phẩm.
Các thông số dưới đây được tổng hợp theo catalogue dòng E6B2-C và cấu hình ngõ ra CWZ1X. Khi mua sắm, cần xác nhận đúng phiên bản 1000P/R để tránh nhầm với các mức độ phân giải khác trong cùng dòng.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 1000 P/R, tương đương 1.000 xung mỗi vòng quay danh định |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép ±5% |
| Loại ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | Pha A, A đảo, pha B, B đảo, pha Z và Z đảo |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Số lõi cáp | 8 lõi |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Tốc độ quay cơ học tối đa và tần số đáp ứng điện tối đa là hai thông số khác nhau. Với phiên bản 1000P/R, cần tính đến giới hạn tần số xung khi xác định tốc độ vận hành cho phép.
Độ phân giải 1.000 xung trên mỗi vòng quay
Phiên bản 1000P/R cung cấp 1.000 xung cho mỗi vòng quay danh định. Số lượng xung lớn hơn giúp hệ thống có thêm dữ liệu để xử lý chuyển động quay, tùy thuộc phương pháp giải mã và cấu hình bộ điều khiển. Đây là thông số cần cân nhắc khi thiết kế máy, giám sát tốc độ hoặc thay thế encoder có độ phân giải khác.
Độ phân giải cao hơn không tự động đồng nghĩa với độ chính xác tổng thể cao hơn trong mọi ứng dụng. Kết quả thực tế còn phụ thuộc vào cơ cấu truyền động, độ đồng tâm khi lắp đặt, phương pháp đếm xung và khả năng xử lý của bộ nhận tín hiệu.
Ngõ ra Line Driver tương thích tín hiệu vi sai
Model CWZ1X sử dụng mạch ngõ ra Line Driver tương đương AM26LS31. Cấu hình này phù hợp với bộ nhận tín hiệu vi sai tương thích, chẳng hạn mạch nhận tương đương AM26LS32. Khi sử dụng, cần kiểm tra đúng sơ đồ kết nối và đặc tính điện của thiết bị nhận thay vì đấu nối theo sơ đồ dành cho phiên bản NPN hoặc PNP.
Tín hiệu A, B và Z phục vụ giám sát chuyển động
Hai tín hiệu A và B có quan hệ lệch pha, giúp hệ thống xử lý chiều quay. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng cho phép truyền tín hiệu vi sai đến bộ nhận tương thích. Kỹ thuật viên nên kiểm tra biểu đồ thời gian xung để xác định đúng quan hệ pha khi thiết lập bộ điều khiển.
Trước khi đưa encoder vào vận hành, cần kiểm tra quan hệ pha của tín hiệu đầu ra, màu dây theo chức năng và sơ đồ kết nối Line Driver. Những tài liệu này đặc biệt hữu ích khi thay thế thiết bị trên máy đang hoạt động hoặc khi kiểm tra lỗi phản hồi xung.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW, thể hiện quan hệ pha A, B và Z.
Xem biểu đồ thời gian xung CW và CCW của encoder OMRON E6B2-CWZ1X
Hình 4: Bảng màu dây và ký hiệu đầu nối dùng để nhận biết nguồn cấp và các đường tín hiệu.
Xem bảng màu dây và ký hiệu đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ đấu nối Line Driver để đối chiếu các cặp tín hiệu và nguồn cấp của encoder.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải datasheet và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Catalogue cung cấp thông tin về thông số điện, sơ đồ mạch, kích thước cơ khí và lưu ý sử dụng. Hãy đối chiếu tài liệu trước khi đấu dây hoặc thay thế model đang dùng trong hệ thống.
Encoder 1000P/R có thể được cân nhắc cho các hệ thống cần thu thập tín hiệu chuyển động quay với độ phân giải tương ứng và có bộ nhận tương thích với ngõ ra Line Driver.
Việc sử dụng thực tế cần căn cứ vào tốc độ quay, tần số xung phát sinh, khả năng xử lý của bộ điều khiển và yêu cầu lắp đặt cơ khí. Không nên thay thế encoder chỉ dựa vào hình dáng hoặc đường kính trục.
Đối với bộ phận bảo trì, kỹ thuật tự động hóa và đơn vị chế tạo máy, việc chọn đúng độ phân giải và loại ngõ ra giúp hạn chế rủi ro không tương thích khi tích hợp hoặc thay thế thiết bị. Phiên bản 1000P/R cần được đánh giá cùng tốc độ vận hành, tần số xung và khả năng xử lý của bộ điều khiển.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 1000P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn và thông tin thiết bị nhận tín hiệu. Nếu thay thế sản phẩm cũ, hình ảnh tem nhãn và sơ đồ đấu dây sẽ hỗ trợ quá trình đối chiếu kỹ thuật.
Để tham khảo các phiên bản độ phân giải khác và lựa chọn model phù hợp với từng ứng dụng, vui lòng xem bài tổng hợp encoder OMRON E6B2-CWZ1X.
Xem bài tổng hợp encoder OMRON E6B2-CWZ1X và danh sách các phiên bản độ phân giải
TudonghoaaZ hỗ trợ doanh nghiệp tra cứu thông số, đối chiếu model và lựa chọn thiết bị theo nhu cầu thực tế. Vui lòng xác nhận tình trạng hàng, nguồn gốc và chứng từ cung cấp tại thời điểm đặt hàng trước khi hoàn tất mua sắm.
