Encoder OMRON E6B2-CWZ1X 600P/R là bộ mã hóa vòng quay gia tăng với độ phân giải 600 xung/vòng, sử dụng nguồn 5 VDC và ngõ ra Line Driver. Thiết bị tạo tín hiệu pha A, B, Z cùng các tín hiệu đảo, phục vụ giám sát tốc độ, chiều quay và phản hồi chuyển động trong máy công nghiệp. Cần kiểm tra khả năng tương thích với bộ điều khiển trước khi lắp đặt.
Trong hệ thống sản xuất tự động, việc thu thập tín hiệu phản hồi từ trục quay giúp bộ điều khiển giám sát tốc độ và chiều chuyển động của cơ cấu máy. Encoder OMRON E6B2-CWZ1X 600P/R là bộ mã hóa vòng quay gia tăng, chuyển chuyển động cơ học thành tín hiệu xung để hệ thống xử lý theo yêu cầu vận hành.
Phiên bản 600P/R có độ phân giải danh định 600 xung trên mỗi vòng quay, phù hợp để cân nhắc cho các ứng dụng cần thu thập nhiều xung hơn trong mỗi vòng quay so với phiên bản có độ phân giải thấp hơn. Sản phẩm sử dụng nguồn 5 VDC và ngõ ra Line Driver. Khi lựa chọn cho máy mới hoặc thay thế thiết bị cũ, cần kiểm tra đúng mã CWZ1X, độ phân giải và khả năng nhận tín hiệu của bộ điều khiển.

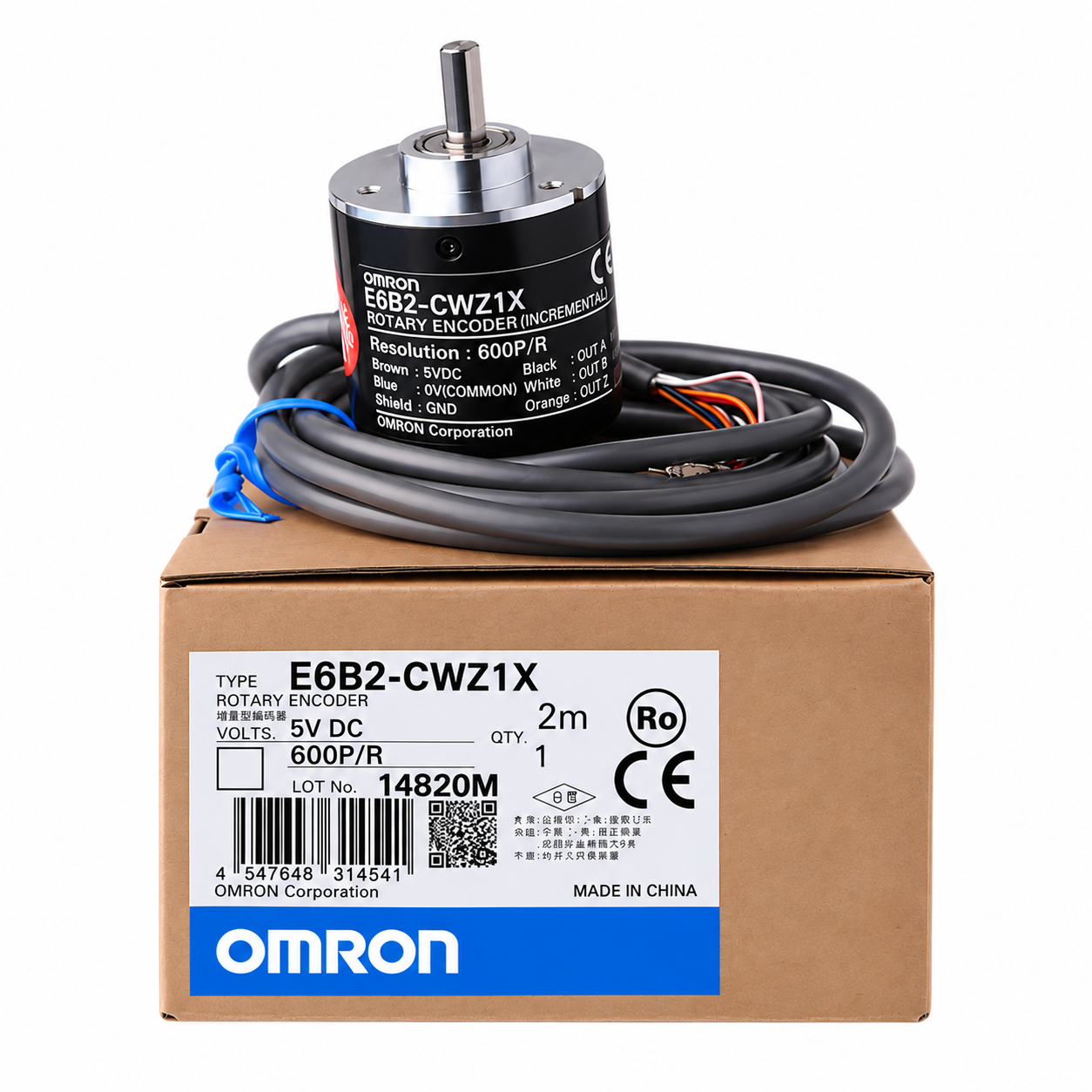

Hình 1: Hình ảnh encoder vòng quay OMRON E6B2-CWZ1X phiên bản 600P/R.

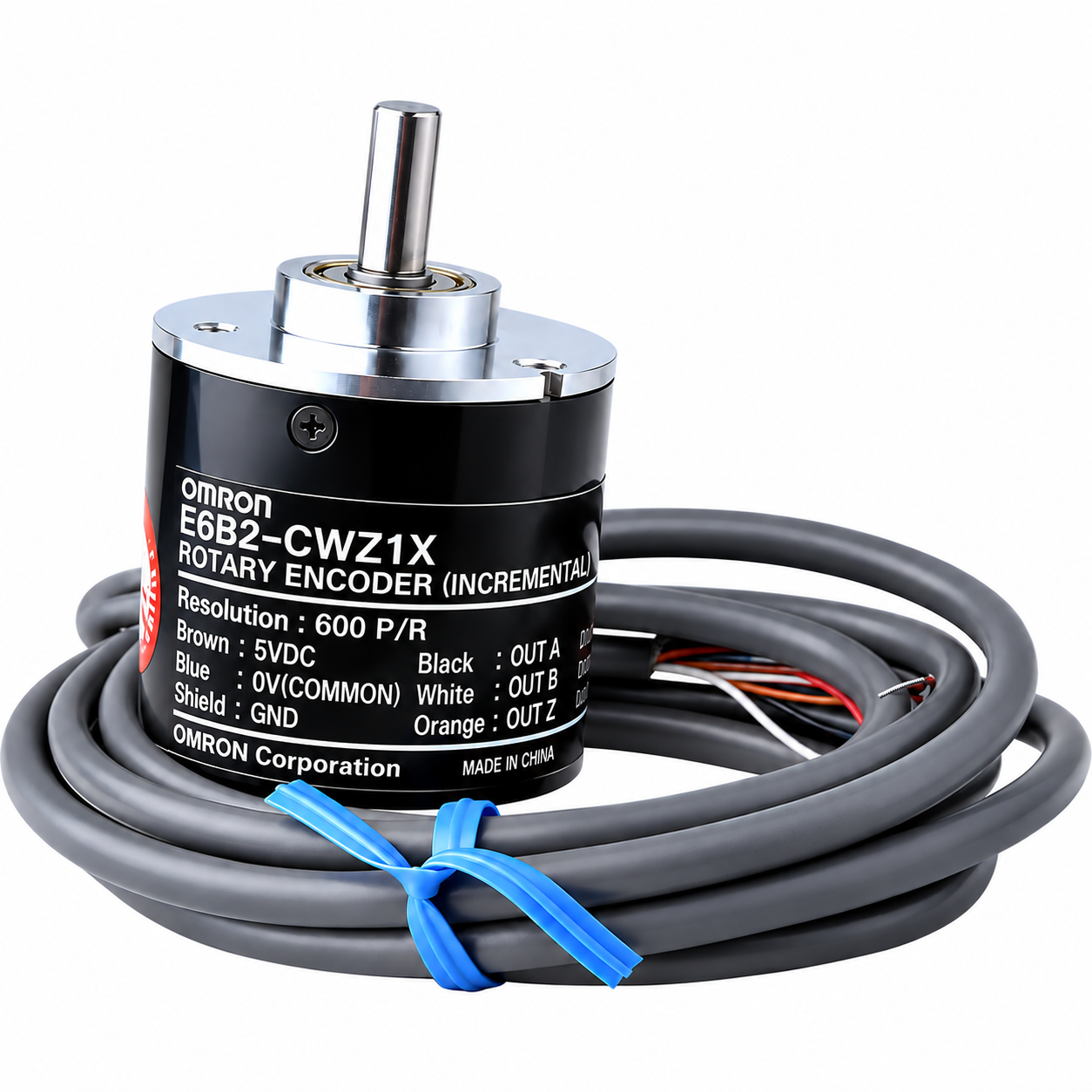

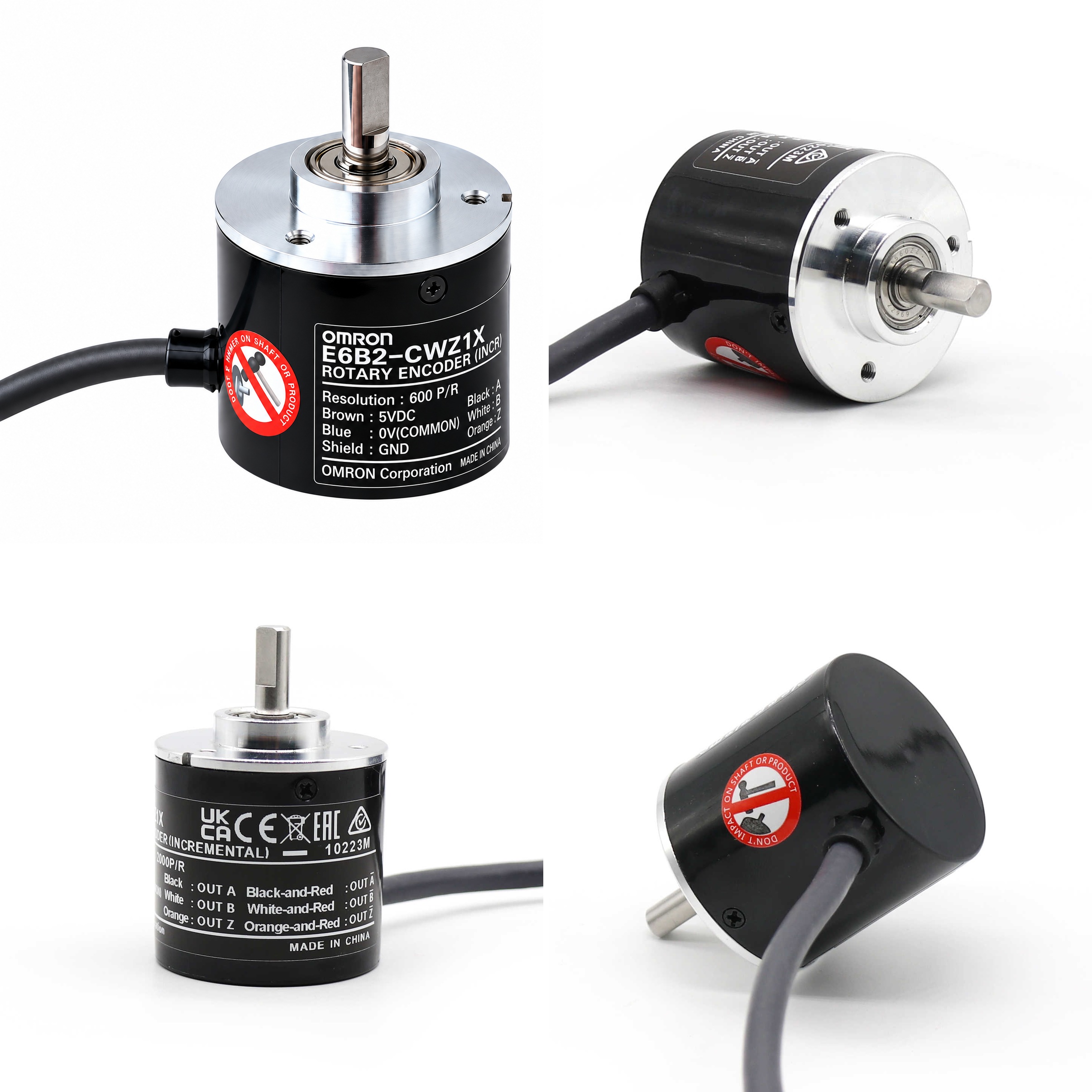

Hình 2: Hình ảnh bổ sung của encoder OMRON E6B2-CWZ1X 600P/R để tham khảo khi lựa chọn sản phẩm.
Bảng thông số dưới đây giúp bộ phận kỹ thuật và mua hàng xác định những tiêu chí quan trọng khi lựa chọn encoder cho hệ thống điều khiển.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 600 P/R |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép +/-5% |
| Loại ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | Pha A, B, Z và các tín hiệu đảo tương ứng |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Các thông số chung cần được đối chiếu với datasheet của đúng model trước khi thiết kế hoặc thay thế. Tần số đáp ứng tối đa và tốc độ quay cơ học tối đa là hai giới hạn khác nhau.
Độ phân giải 600 xung trên mỗi vòng quay
Với độ phân giải 600P/R, encoder cung cấp 600 xung trên mỗi vòng quay danh định. Khi hệ thống cần thu thập nhiều xung hơn để theo dõi chuyển động, phiên bản này có thể là phương án phù hợp nếu bộ điều khiển đáp ứng được tần số tín hiệu phát sinh. Độ phân giải cần được lựa chọn dựa trên tốc độ quay, yêu cầu xử lý và phương pháp giải mã xung của thiết bị nhận.
Ngõ ra Line Driver
Model E6B2-CWZ1X sử dụng ngõ ra Line Driver, hỗ trợ kết nối với bộ nhận tín hiệu vi sai tương thích. Cấu hình này được sử dụng trong các hệ thống cần truyền tín hiệu xung từ encoder đến mạch điều khiển. Trước khi lắp đặt, cần xác minh điện áp nguồn, cấu hình đầu vào và phương thức đấu nối của thiết bị nhận.
Tín hiệu pha A, B và Z
Tín hiệu pha A và B có quan hệ lệch pha để bộ điều khiển xác định chiều quay và xử lý xung. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng cần được kết nối theo sơ đồ Line Driver để bảo đảm tín hiệu được tiếp nhận đúng cách.
Đối với hệ thống đang vận hành, việc kiểm tra biểu đồ xung và sơ đồ dây trước khi thay thế encoder giúp giảm nguy cơ đấu nối nhầm hoặc sử dụng sai tín hiệu. Ba hình kỹ thuật dưới đây hỗ trợ quá trình kiểm tra và bảo trì thiết bị.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW của encoder OMRON E6B2-CWZ1X.
Xem biểu đồ thời gian xung CW và CCW của encoder OMRON E6B2-CWZ1X
Hình 4: Bảng màu dây và ký hiệu đầu nối phục vụ kiểm tra dây nguồn và dây tín hiệu.
Xem bảng màu dây và ký hiệu đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ đấu dây Line Driver dùng để đối chiếu nguồn cấp và các cặp tín hiệu.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải datasheet và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Khuyến nghị kiểm tra datasheet để xác nhận thông số điện, kích thước và sơ đồ đấu nối trước khi cấp nguồn hoặc đưa encoder vào vận hành.
Encoder 600P/R có thể được cân nhắc cho các hệ thống cần thu thập tín hiệu chuyển động quay và có đầu vào tương thích với ngõ ra Line Driver. Một số ứng dụng tham khảo gồm:
Khả năng ứng dụng thực tế phụ thuộc vào thiết kế máy, tốc độ vận hành, yêu cầu phản hồi và cấu hình bộ điều khiển. Không nên thay thế encoder chỉ dựa trên hình dáng hoặc kích thước cơ khí.
Đối với bộ phận kỹ thuật, bảo trì và mua hàng công nghiệp, việc xác định chính xác độ phân giải và loại ngõ ra giúp hạn chế rủi ro không tương thích khi thay thế thiết bị. Phiên bản 600P/R nên được lựa chọn sau khi đối chiếu yêu cầu xử lý xung, tốc độ vận hành và thông số của bộ điều khiển.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 600P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn và thông tin thiết bị nhận tín hiệu. Nếu sử dụng để thay thế encoder cũ, nên gửi hình ảnh tem nhãn và sơ đồ đấu dây để hỗ trợ đối chiếu.
Để xem danh sách các phiên bản độ phân giải khác trong cùng dòng sản phẩm, doanh nghiệp có thể tham khảo bài tổng hợp encoder OMRON E6B2-CWZ1X dưới đây.
Xem bài tổng hợp encoder OMRON E6B2-CWZ1X và danh sách các phiên bản độ phân giải
