Encoder OMRON E6B2-CWZ1X 1024P/R là bộ mã hóa vòng quay gia tăng có độ phân giải 1.024 xung/vòng, sử dụng nguồn 5 VDC và ngõ ra Line Driver. Thiết bị cung cấp tín hiệu pha A, B, Z cùng các tín hiệu đảo, phục vụ giám sát tốc độ và chiều quay trong hệ thống tự động hóa. Cần kiểm tra tần số xung, cấu hình đầu vào và khả năng tương thích của bộ điều khiển trước khi lắp đặt.
Đối với các hệ thống tự động hóa cần theo dõi chuyển động của trục quay, encoder đóng vai trò chuyển đổi chuyển động cơ học thành tín hiệu điện để bộ điều khiển xử lý. Encoder OMRON E6B2-CWZ1X 1024P/R là bộ mã hóa vòng quay gia tăng, phù hợp để cân nhắc trong các ứng dụng cần thu thập tín hiệu phản hồi theo độ phân giải đã lựa chọn.
Phiên bản 1024P/R có độ phân giải danh định 1.024 xung trên mỗi vòng quay. Model CWZ1X sử dụng nguồn 5 VDC và ngõ ra Line Driver, với các tín hiệu pha A, B, Z cùng tín hiệu đảo tương ứng. Khi lựa chọn cho dây chuyền sản xuất hoặc thay thế thiết bị hiện hữu, doanh nghiệp cần đối chiếu chính xác mã model, độ phân giải và cấu hình đầu vào của bộ điều khiển.

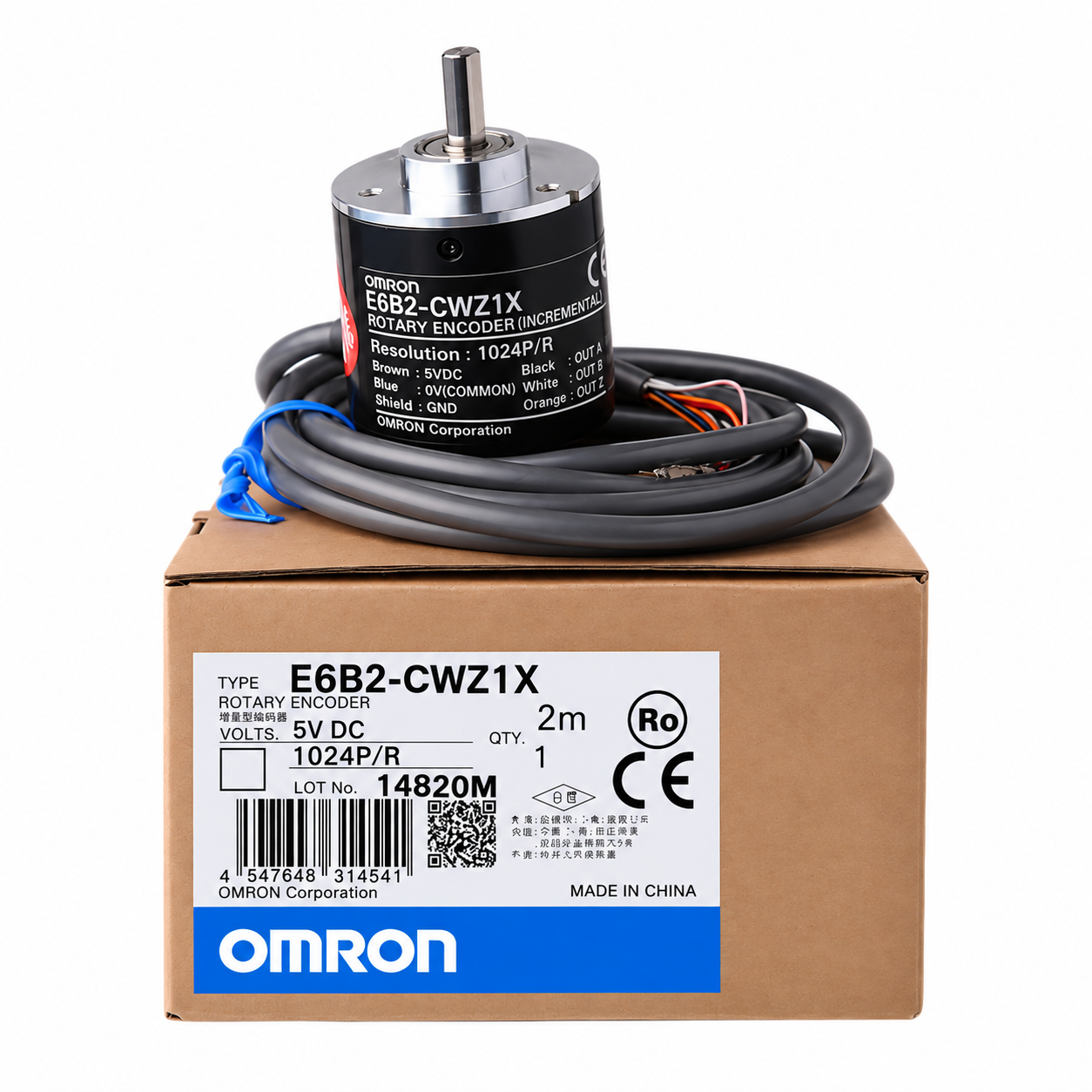

Hình 1: Hình ảnh encoder vòng quay OMRON E6B2-CWZ1X phiên bản 1024P/R.

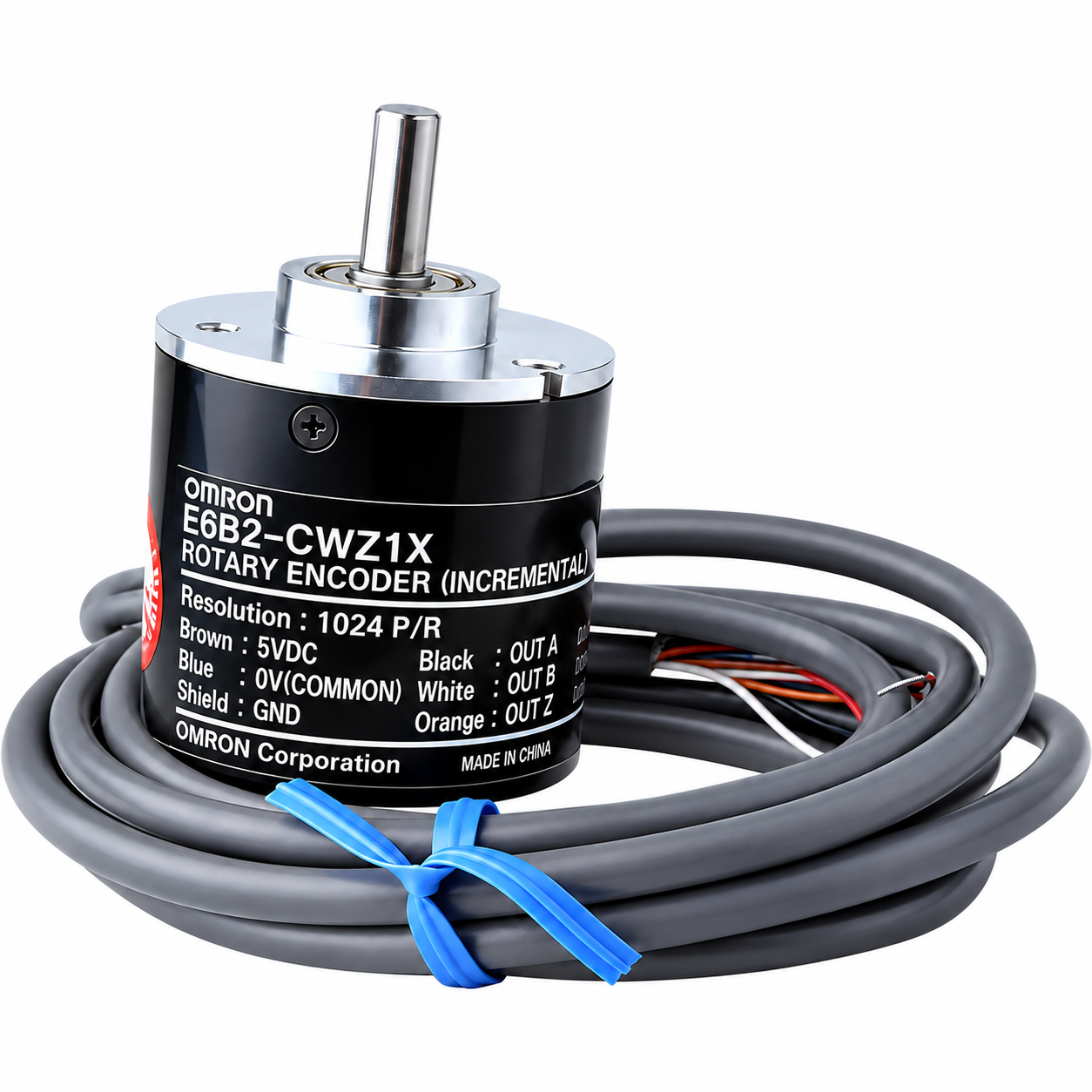

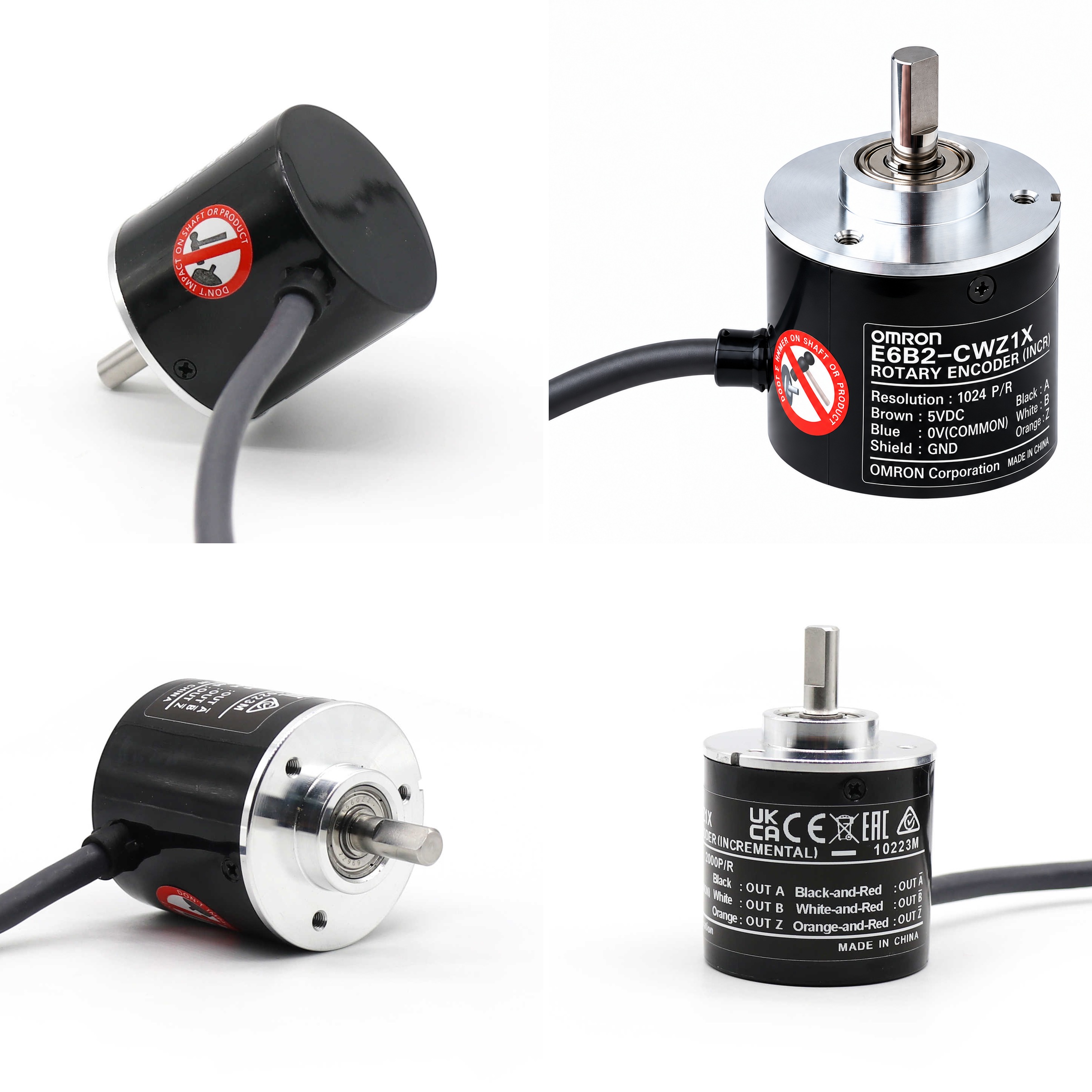

Hình 2: Hình ảnh bổ sung của encoder OMRON E6B2-CWZ1X 1024P/R để tham khảo khi nhận diện sản phẩm.
Để lựa chọn encoder phù hợp với máy móc, bộ phận kỹ thuật cần xem xét đồng thời độ phân giải, nguồn cấp, loại ngõ ra và giới hạn xử lý xung của thiết bị nhận.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 1024 P/R, tương đương 1.024 xung mỗi vòng quay danh định |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép ±5% |
| Loại ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | Pha A, A đảo, pha B, B đảo, pha Z và Z đảo |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Số lõi cáp | 8 lõi |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Các thông số chung cần được xác nhận trên datasheet tương ứng với đúng mã sản phẩm. Tần số đáp ứng tối đa và tốc độ quay cơ học tối đa là hai giới hạn khác nhau, cần được đánh giá riêng khi thiết kế hệ thống.
Độ phân giải 1.024 xung trên mỗi vòng quay
Với độ phân giải 1024P/R, encoder tạo ra 1.024 xung trong mỗi vòng quay danh định. Mức độ phân giải này có thể được cân nhắc cho các cơ cấu cần thu thập tín hiệu chuyển động với mật độ xung cao hơn so với những phiên bản có độ phân giải thấp hơn. Tùy phương pháp giải mã xung, bộ điều khiển có thể sử dụng tín hiệu để giám sát tốc độ và xử lý chiều quay.
Độ phân giải cần được lựa chọn theo yêu cầu thực tế của máy, không chỉ dựa vào số xung lớn hay nhỏ. Khi tăng độ phân giải, tần số xung phát sinh tại cùng tốc độ quay cũng tăng, vì vậy cần kiểm tra khả năng tiếp nhận của bộ điều khiển và giới hạn đáp ứng điện của encoder.
Ngõ ra Line Driver cho kết nối tín hiệu vi sai
Model E6B2-CWZ1X sử dụng ngõ ra Line Driver tương đương AM26LS31. Cấu hình này hỗ trợ truyền tín hiệu vi sai khi kết hợp với mạch nhận phù hợp. Trước khi đấu nối, cần kiểm tra đặc tính điện của đầu vào, sơ đồ dây và yêu cầu nối đất của hệ thống để tránh nhầm lẫn với các phiên bản encoder có loại ngõ ra khác.
Tín hiệu pha A, B và Z
Tín hiệu A và B có quan hệ lệch pha, cho phép hệ thống xử lý chiều quay và số xung. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng được sử dụng theo cấu hình Line Driver và cần đấu nối đúng theo sơ đồ kỹ thuật của nhà sản xuất.
Khi lắp đặt hoặc bảo trì encoder, kỹ thuật viên nên kiểm tra biểu đồ xung, bảng màu dây và sơ đồ Line Driver trước khi cấp nguồn. Các tài liệu dưới đây hỗ trợ việc xác định đúng tín hiệu và đối chiếu cấu hình kết nối với bộ điều khiển.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW, hỗ trợ nhận biết quan hệ pha A, B và Z.
Xem biểu đồ thời gian xung CW và CCW của encoder OMRON E6B2-CWZ1X
Hình 4: Bảng màu dây và ký hiệu đầu nối để xác định dây nguồn và dây tín hiệu encoder.
Xem bảng màu dây và ký hiệu đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ đấu nối Line Driver dùng để đối chiếu nguồn cấp và các cặp tín hiệu.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải datasheet và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Trước khi sử dụng, cần kiểm tra catalogue để xác nhận thông số điện, kích thước, sơ đồ dây và các điều kiện lắp đặt áp dụng cho đúng model.
Phiên bản 1024P/R có thể được cân nhắc cho những hệ thống cần thu thập tín hiệu chuyển động quay với độ phân giải tương ứng và có bộ nhận tương thích với ngõ ra Line Driver.
Việc sử dụng thực tế phụ thuộc vào tốc độ vận hành, tần số xung phát sinh, phương pháp giải mã và khả năng xử lý của bộ điều khiển. Không nên thay thế thiết bị chỉ dựa trên kích thước cơ khí hoặc hình dáng bên ngoài.
Đối với bộ phận bảo trì, kỹ thuật tự động hóa và đơn vị chế tạo máy, việc lựa chọn đúng độ phân giải và cấu hình ngõ ra giúp giảm rủi ro không tương thích khi tích hợp hoặc thay thế thiết bị. Phiên bản 1024P/R cần được đánh giá cùng tốc độ vận hành, tần số xung và khả năng xử lý của bộ điều khiển.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 1024P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn và thông tin thiết bị nhận tín hiệu. Nếu dùng để thay thế encoder cũ, hình ảnh tem nhãn và sơ đồ đấu dây sẽ hỗ trợ việc đối chiếu kỹ thuật chính xác hơn.
Để tham khảo các phiên bản độ phân giải khác trong cùng dòng sản phẩm, vui lòng xem bài tổng hợp encoder OMRON E6B2-CWZ1X.
Xem bài tổng hợp encoder OMRON E6B2-CWZ1X và danh sách các phiên bản độ phân giải
TudonghoaaZ hỗ trợ doanh nghiệp tra cứu thông số, đối chiếu model và lựa chọn thiết bị theo nhu cầu thực tế. Vui lòng xác nhận tình trạng hàng, nguồn gốc và chứng từ cung cấp tại thời điểm đặt hàng trước khi hoàn tất mua sắm.
