Encoder OMRON E6B2-CWZ1X 360P/R là bộ mã hóa vòng quay gia tăng với độ phân giải 360 xung/vòng, nguồn cấp 5 VDC và ngõ ra Line Driver. Thiết bị cung cấp tín hiệu A, B, Z cùng các tín hiệu đảo, phục vụ giám sát tốc độ, chiều quay và phản hồi chuyển động trong máy công nghiệp. Phù hợp với hệ thống có bộ nhận tín hiệu tương thích.
Trong các dây chuyền sản xuất, tín hiệu phản hồi từ trục quay giúp bộ điều khiển theo dõi tốc độ, chiều chuyển động và trạng thái vận hành của máy. Encoder OMRON E6B2-CWZ1X 360P/R là bộ mã hóa vòng quay gia tăng được thiết kế để chuyển chuyển động cơ học thành tín hiệu điện phục vụ xử lý và giám sát.
Phiên bản 360P/R tạo ra 360 xung trên mỗi vòng quay theo độ phân giải danh định. Sản phẩm sử dụng nguồn 5 VDC và ngõ ra Line Driver, phù hợp với các hệ thống có đầu vào nhận tín hiệu tương thích. Khi lựa chọn thiết bị thay thế hoặc thiết kế máy mới, doanh nghiệp cần kiểm tra đầy đủ mã model, số xung, nguồn cấp và phương thức kết nối.

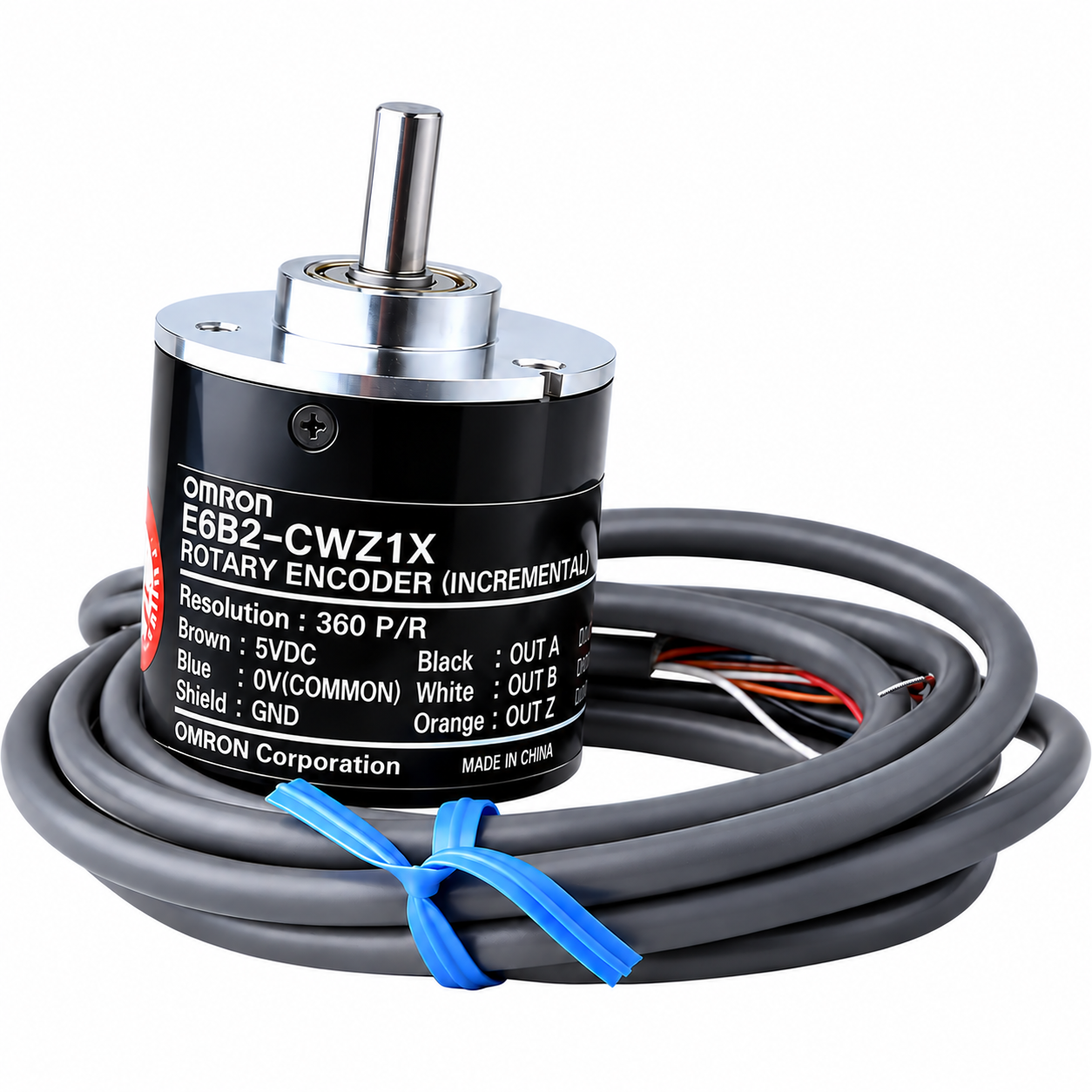

Hình 1: Encoder vòng quay OMRON E6B2-CWZ1X phiên bản 360P/R.

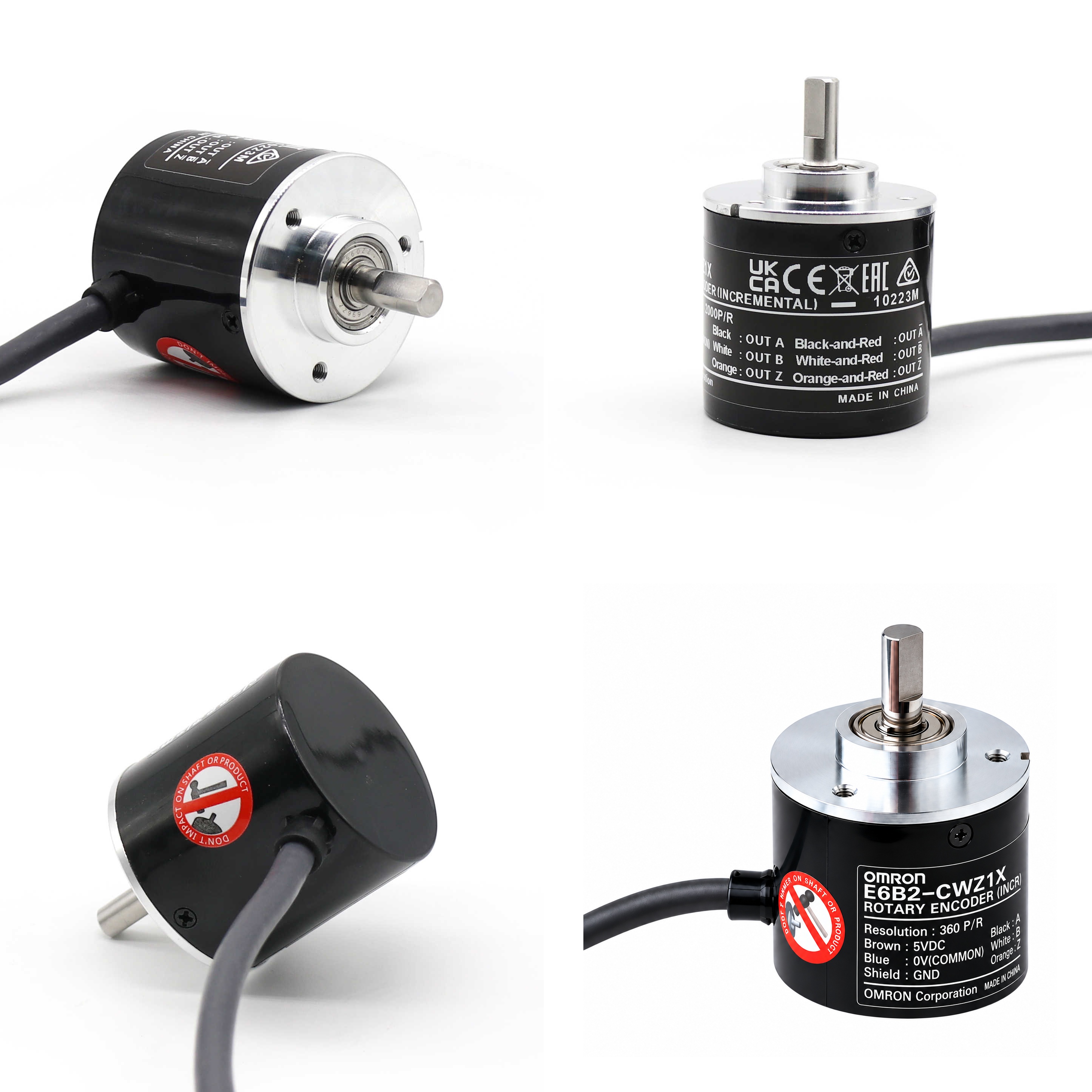

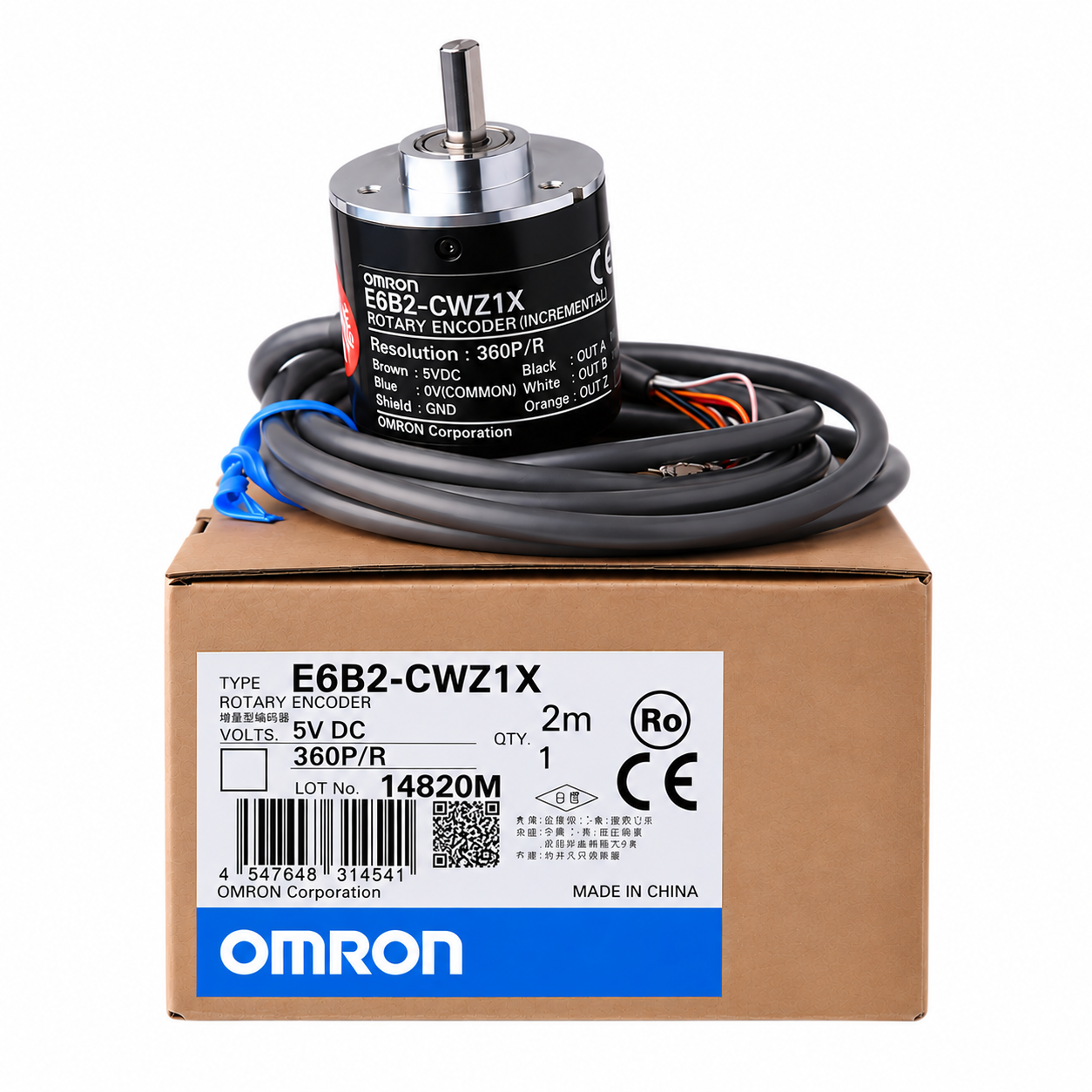

Hình 2: Hình ảnh bổ sung của encoder OMRON E6B2-CWZ1X 360P/R để đối chiếu khi lựa chọn thiết bị.
Phiên bản 360P/R cần được nhận diện chính xác theo mã model và độ phân giải. Các thông số dưới đây là cơ sở để bộ phận kỹ thuật kiểm tra khả năng tương thích trước khi đặt hàng và lắp đặt.
| Thông số | Giá trị |
| Thương hiệu | OMRON |
| Dòng sản phẩm | E6B2-C |
| Mã model | E6B2-CWZ1X |
| Độ phân giải | 360 P/R, tương đương 360 xung mỗi vòng quay theo độ phân giải danh định |
| Nguyên lý hoạt động | Encoder vòng quay gia tăng |
| Điện áp nguồn | 5 VDC, sai số cho phép +/-5% |
| Ngõ ra | Line Driver, tương đương AM26LS31 |
| Tín hiệu đầu ra | A, pha đảo A, B, pha đảo B, Z và pha đảo Z |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay cơ học tối đa | 6.000 vòng/phút |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Chiều dài cáp tiêu chuẩn | 0,5 m |
| Cấp bảo vệ | IP50 |
| Nhiệt độ hoạt động | -10 đến 70 độ C, không đóng băng |
Lưu ý: Đối chiếu datasheet đi kèm đúng mã đặt hàng trước khi thiết kế hoặc thay thế. Tần số đáp ứng tối đa và tốc độ quay cơ học tối đa là hai thông số riêng biệt.
Độ phân giải 360 xung trên mỗi vòng quay
Với độ phân giải 360P/R, encoder cung cấp số lượng xung lớn hơn trong mỗi vòng quay so với phiên bản 100P/R. Đây là lựa chọn có thể cân nhắc khi hệ thống cần chia nhỏ chuyển động quay thành nhiều xung để phục vụ việc đếm, giám sát tốc độ hoặc xử lý phản hồi. Độ chính xác thực tế còn phụ thuộc phương pháp giải mã, cơ cấu truyền động và khả năng xử lý của bộ điều khiển.
Ngõ ra Line Driver cho hệ thống nhận tín hiệu vi sai
Model CWZ1X sử dụng mạch ngõ ra Line Driver tương đương AM26LS31. Cấu hình này cung cấp các cặp tín hiệu để kết nối với mạch nhận tương thích, hỗ trợ truyền tín hiệu trong hệ thống tự động hóa. Trước khi đấu nối, cần xác nhận đầu vào bộ điều khiển hỗ trợ tín hiệu vi sai và đáp ứng yêu cầu điện của encoder.
Tín hiệu A, B và Z phục vụ xử lý chuyển động
Tín hiệu A và B có quan hệ lệch pha, cho phép hệ thống xác định chiều quay và xử lý xung. Tín hiệu Z cung cấp mốc tham chiếu theo vòng quay. Các tín hiệu đảo tương ứng hỗ trợ phương thức truyền vi sai và phải được kết nối theo sơ đồ của nhà sản xuất.
Để encoder hoạt động ổn định, kỹ thuật viên cần kiểm tra quan hệ pha của tín hiệu, quy ước màu dây và sơ đồ kết nối với bộ điều khiển. Các hình ảnh dưới đây giúp quá trình kiểm tra và bảo trì thuận tiện hơn.
Hình 3: Biểu đồ thời gian xung theo chiều quay CW và CCW, hỗ trợ nhận biết quan hệ pha A, B và tín hiệu Z.
Xem biểu đồ thời gian xung CW và CCW của encoder OMRON E6B2-CWZ1X
Hình 4: Bảng màu dây và ký hiệu đầu nối dùng để xác định các đường nguồn và tín hiệu encoder.
Xem bảng màu dây và ký hiệu đầu nối encoder OMRON E6B2-CWZ1X
Hình 5: Sơ đồ kết nối ngõ ra Line Driver để đối chiếu nguồn cấp và các cặp tín hiệu.
Xem sơ đồ đấu dây Line Driver encoder OMRON E6B2-CWZ1X
Tải datasheet và tài liệu kỹ thuật encoder OMRON E6B2-CWZ1X (PDF)
Tài liệu kỹ thuật là cơ sở để kiểm tra thông số điện, sơ đồ đấu dây và yêu cầu lắp đặt. Cần ngắt nguồn trước khi đấu nối hoặc bảo trì thiết bị.
Phiên bản 360P/R có thể được xem xét cho các cơ cấu cần nhận biết chuyển động quay và có bộ điều khiển tương thích với ngõ ra Line Driver. Một số ứng dụng tham khảo gồm:
Việc lựa chọn cần căn cứ vào yêu cầu thực tế của máy, tốc độ vận hành, cơ cấu lắp đặt và đặc tính đầu vào của bộ điều khiển. Không nên thay thế trực tiếp một model khác chỉ vì có cùng kích thước thân hoặc đường kính trục.
Đối với bộ phận kỹ thuật, bảo trì nhà máy và đơn vị chế tạo máy, việc xác định đúng mã encoder ngay từ khâu mua sắm giúp giảm nguy cơ không tương thích và hạn chế thời gian dừng máy khi thay thế thiết bị.
Khi yêu cầu báo giá encoder OMRON E6B2-CWZ1X 360P/R, doanh nghiệp nên cung cấp mã model, độ phân giải, điện áp nguồn và thông tin bộ điều khiển đang sử dụng. Nếu dùng để thay thế thiết bị cũ, nên gửi thêm hình ảnh tem nhãn và sơ đồ đấu dây để được hỗ trợ kiểm tra.
Để xem các phiên bản độ phân giải khác trong cùng dòng sản phẩm và đối chiếu lựa chọn theo nhu cầu ứng dụng, vui lòng tham khảo bài tổng hợp encoder OMRON E6B2-CWZ1X.
Xem bài tổng hợp encoder OMRON E6B2-CWZ1X và danh sách các phiên bản độ phân giải
TudonghoaaZ hỗ trợ doanh nghiệp tra cứu thông số, đối chiếu model và lựa chọn thiết bị theo yêu cầu thực tế. Vui lòng xác nhận tình trạng hàng, nguồn gốc và chứng từ cung cấp tại thời điểm đặt hàng trước khi hoàn tất mua sắm.
