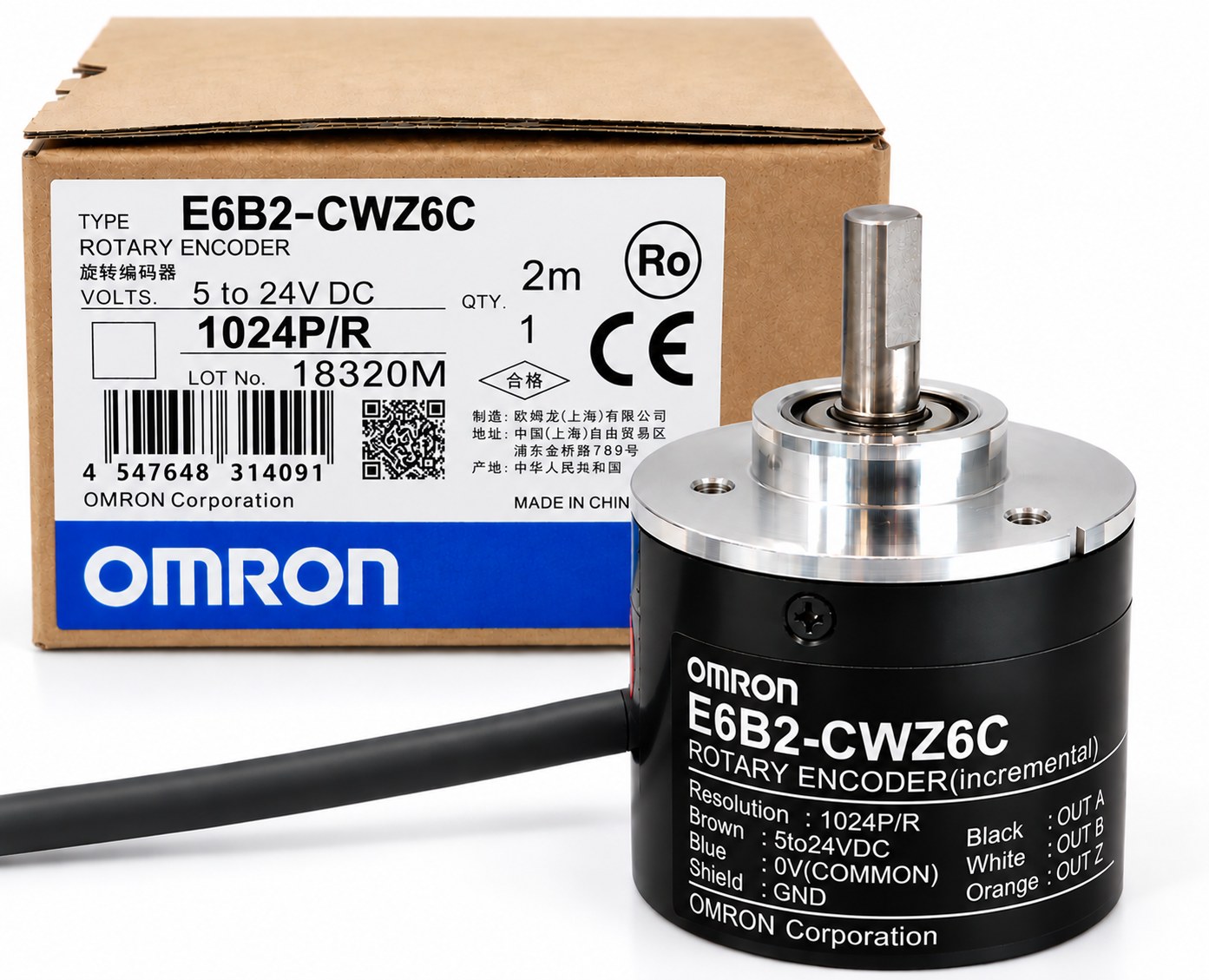

Encoder Omron E6B2-CWZ6C 1024 P/R

Nhà cung cấp: Tự động hóa Az ✅

Mã sản phẩm: E6B2-CWZ6C-1024P/R

Tình trạng: Còn hàng

Liên hệ

Encoder Omron E6B2-CWZ6C 1024 P/R dùng đo tốc độ quay, đếm xung và xác định chiều quay trong hệ thống tự động hóa. Hỗ trợ nguồn 5–24 VDC, ngõ ra NPN open-collector, có các pha A, B, Z.

Grow - Brilliant Together

Miễn phí vận chuyển nội thành

Vận chuyển thần tốc trong 2h làm việc

Đổi mới ngày đầu 1 đổi 1 nếu lỗi kỹ thuật

Đổi trả và bảo hành nhanh chóng

Chính sách bảo hành

Chính sách đổi trả

Hướng dẫn mua hàng

Tổng đài kỹ thuật Chat Zalo: 0902 176 098 hỗ trợ miễn phí

Thông tin sản phẩm
Chương trình ưu đãi
Đánh giá

Mô tả

Encoder Omron E6B2-CWZ6C 1024 P/R là bộ mã hóa vòng quay gia tăng dùng để đo tốc độ, đếm xung và theo dõi chuyển động trong các hệ thống máy móc công nghiệp. Với độ phân giải 1024 xung/vòng, sản phẩm phù hợp với các ứng dụng cần thu thập tín hiệu vị trí và tốc độ từ trục quay.

1. Thông số kỹ thuật Encoder Omron E6B2-CWZ6C 1024 P/R

Model	E6B2-CWZ6C
Độ phân giải	1024 P/R – 1024 xung/vòng
Loại encoder	Encoder gia tăng (Incremental Rotary Encoder)
Điện áp nguồn	5–24 VDC
Kiểu ngõ ra	NPN open-collector
Pha tín hiệu	A, B và Z
Đường kính thân	40 mm
Đường kính trục	6 mm
Tần số đáp ứng tối đa	100 kHz
Tốc độ quay cho phép tối đa	6000 vòng/phút
Chiều dài cáp tham chiếu	0,5 m đối với phiên bản E6B2-CWZ6C 1024 P/R 0.5M

Lưu ý: Kiểm tra đầy đủ hậu tố model, chiều dài cáp và yêu cầu tín hiệu trước khi đặt hàng để chọn đúng phiên bản cho thiết bị đang sử dụng.

2. Đặc điểm và ứng dụng

Phiên bản 1024 P/R tạo ra 1024 xung cho mỗi vòng quay của trục encoder. Khi kết hợp tín hiệu pha A và B, bộ điều khiển có thể xác định chiều quay và tính toán tốc độ hoặc độ dịch chuyển tương đối. Pha Z cung cấp tín hiệu tham chiếu cho mỗi vòng quay.

Đếm số vòng quay và theo dõi tốc độ động cơ.
Giám sát chuyển động của băng tải và cơ cấu truyền động.
Đưa tín hiệu phản hồi về PLC, bộ đếm tốc độ hoặc bộ điều khiển phù hợp.
Ứng dụng trong máy đóng gói, máy gia công và hệ thống tự động hóa công nghiệp.

Khi thay thế encoder đang sử dụng, cần đối chiếu độ phân giải, nguồn cấp, loại ngõ ra và khả năng nhận tín hiệu của bộ điều khiển. Không nên chọn sản phẩm chỉ dựa trên số xung/vòng.

3. Bản vẽ kích thước Encoder Omron E6B2-CWZ6C

Bản vẽ kích thước Encoder Omron E6B2-CWZ6C 1024 P/R — Bản vẽ kích thước tham khảo để kiểm tra vị trí lắp đặt và khả năng ghép nối với trục truyền động.

4. Ký hiệu màu dây encoder

Ký hiệu màu dây Encoder Omron E6B2-CWZ6C — Hình tham khảo ký hiệu màu dây. Cần đối chiếu tài liệu đúng phiên bản trước khi đấu nối.

5. Sơ đồ đấu dây Encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây Encoder Omron E6B2-CWZ6C 1024 P/R — Sơ đồ đấu dây tham khảo khi kết nối encoder với PLC hoặc bộ đếm xung tương thích.

Ngõ ra NPN open-collector cần được kết nối với mạch đầu vào tương thích. Trước khi cấp nguồn, hãy kiểm tra sơ đồ chân, điện áp logic và yêu cầu đấu nối của PLC hoặc bộ điều khiển để tránh kết nối sai.

6. Hình ảnh và tài liệu kỹ thuật

Tải tài liệu kỹ thuật Encoder Omron E6B2-C (PDF)

Tài liệu hỗ trợ tra cứu thông số, sơ đồ kết nối và các lưu ý khi lắp đặt, vận hành encoder.

7. Tư vấn lựa chọn và báo giá

Khi lựa chọn Encoder Omron E6B2-CWZ6C 1024 P/R, bộ phận kỹ thuật hoặc mua hàng nên xác nhận số xung cần thiết, loại ngõ vào của bộ điều khiển, điện áp nguồn, kích thước trục và chiều dài cáp. Nếu thay thế thiết bị hiện hữu, hãy cung cấp mã model đầy đủ hoặc ảnh tem sản phẩm để được hỗ trợ đối chiếu.

Tham khảo các phiên bản và thông tin của dòng encoder tại trang Encoder Omron E6B2-CWZ6C.

Liên hệ TudonghoaaZ để được tư vấn lựa chọn model phù hợp, kiểm tra khả năng tương thích và nhận báo giá theo nhu cầu sử dụng.
