Encoder Omron E6B2-CWZ6C 400 P/R

Encoder Omron E6B2-CWZ6C 400 P/R là bộ mã hóa vòng quay gia tăng được sử dụng để chuyển đổi chuyển động quay thành tín hiệu xung phục vụ hệ thống điều khiển. Với độ phân giải danh định 400 P/R, thiết bị có thể được xem xét cho các ứng dụng giám sát tốc độ, đếm vòng quay và thu thập tín hiệu phản hồi từ trục máy.

Trong công tác bảo trì và thiết kế máy tự động, lựa chọn đúng encoder giúp kỹ thuật viên kiểm soát khả năng tương thích giữa cảm biến, PLC và cơ cấu truyền động. Ngoài độ phân giải, cần kiểm tra điện áp cấp, kiểu ngõ ra, tần số xung và kích thước cơ khí trước khi thay thế hoặc lắp mới.

Tham khảo các phiên bản khác: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản độ phân giải.

1. Đặc điểm của encoder Omron E6B2-CWZ6C 400 P/R

Phiên bản 400 P/R tạo tín hiệu gia tăng theo chuyển động của trục quay. Bộ điều khiển có thể sử dụng tín hiệu này để xác định tốc độ hoặc số vòng quay, tùy theo cách xử lý xung được cấu hình trong hệ thống.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 400 P/R.
• Loại thiết bị: Encoder vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector theo cấu hình mã CWZ6C.
• Điện áp cấp danh định: 5–24 VDC; cần xác nhận dung sai theo catalogue.
• Tín hiệu đầu ra: Pha A, pha B và pha Z.
• Thiết bị tiếp nhận: PLC, bộ đếm tốc độ hoặc bộ điều khiển có ngõ vào tương thích.

Thông số P/R thể hiện số xung theo một vòng quay theo quy ước của nhà sản xuất. Khi đưa vào chương trình PLC, số đếm nhận được còn phụ thuộc phương thức đếm cạnh tín hiệu và cách xử lý hai pha A/B.

2. Hình ảnh và tài liệu kỹ thuật

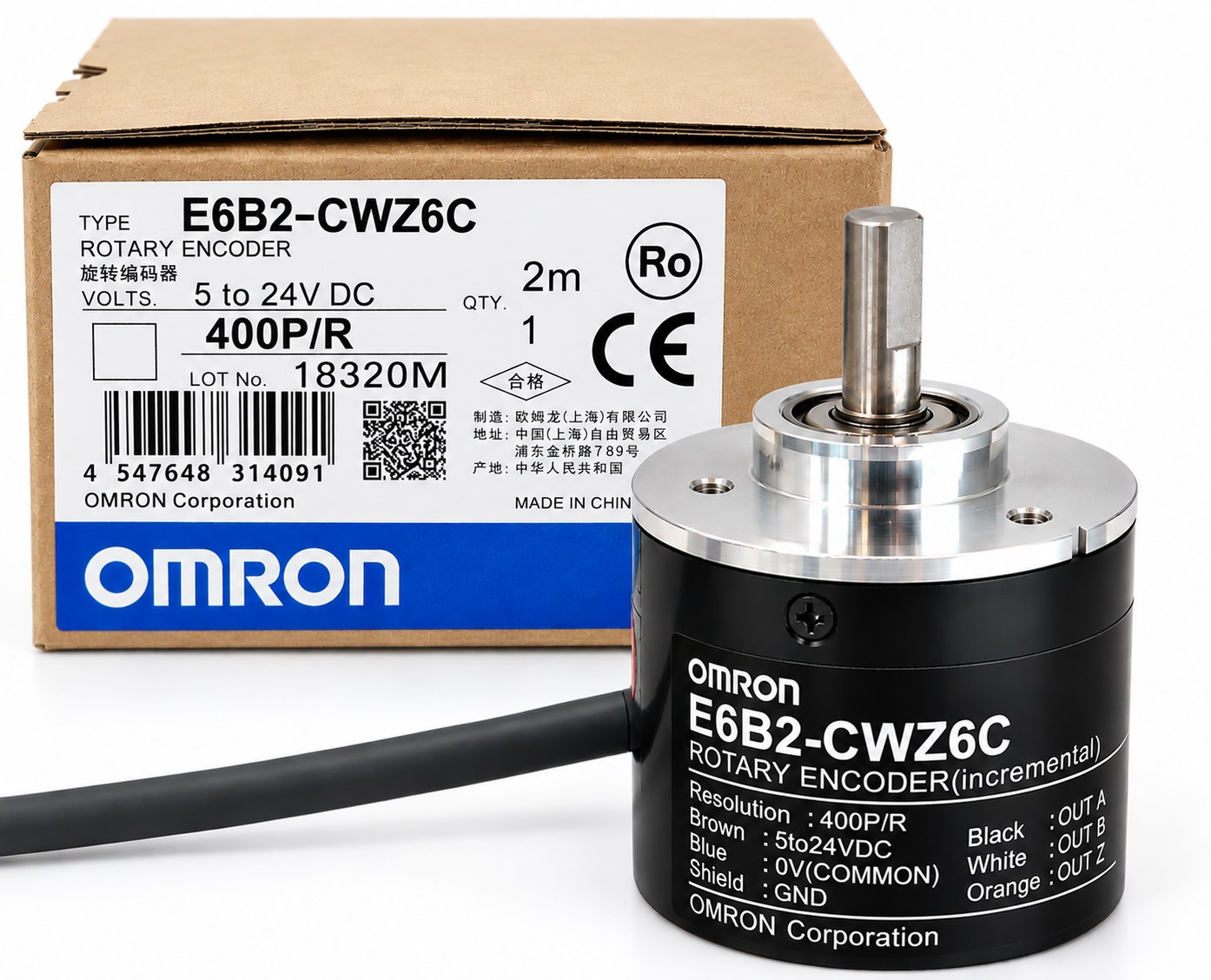

Hình ảnh encoder Omron E6B2-CWZ6C 400 P/R

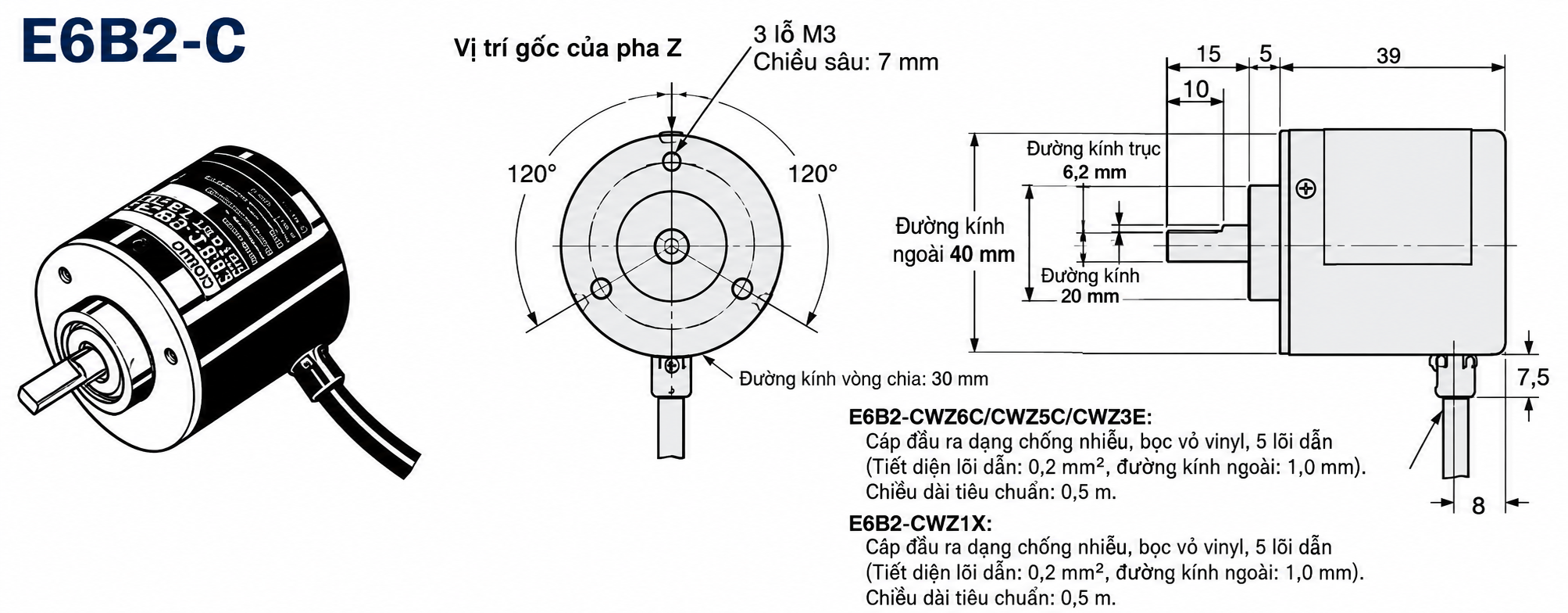

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

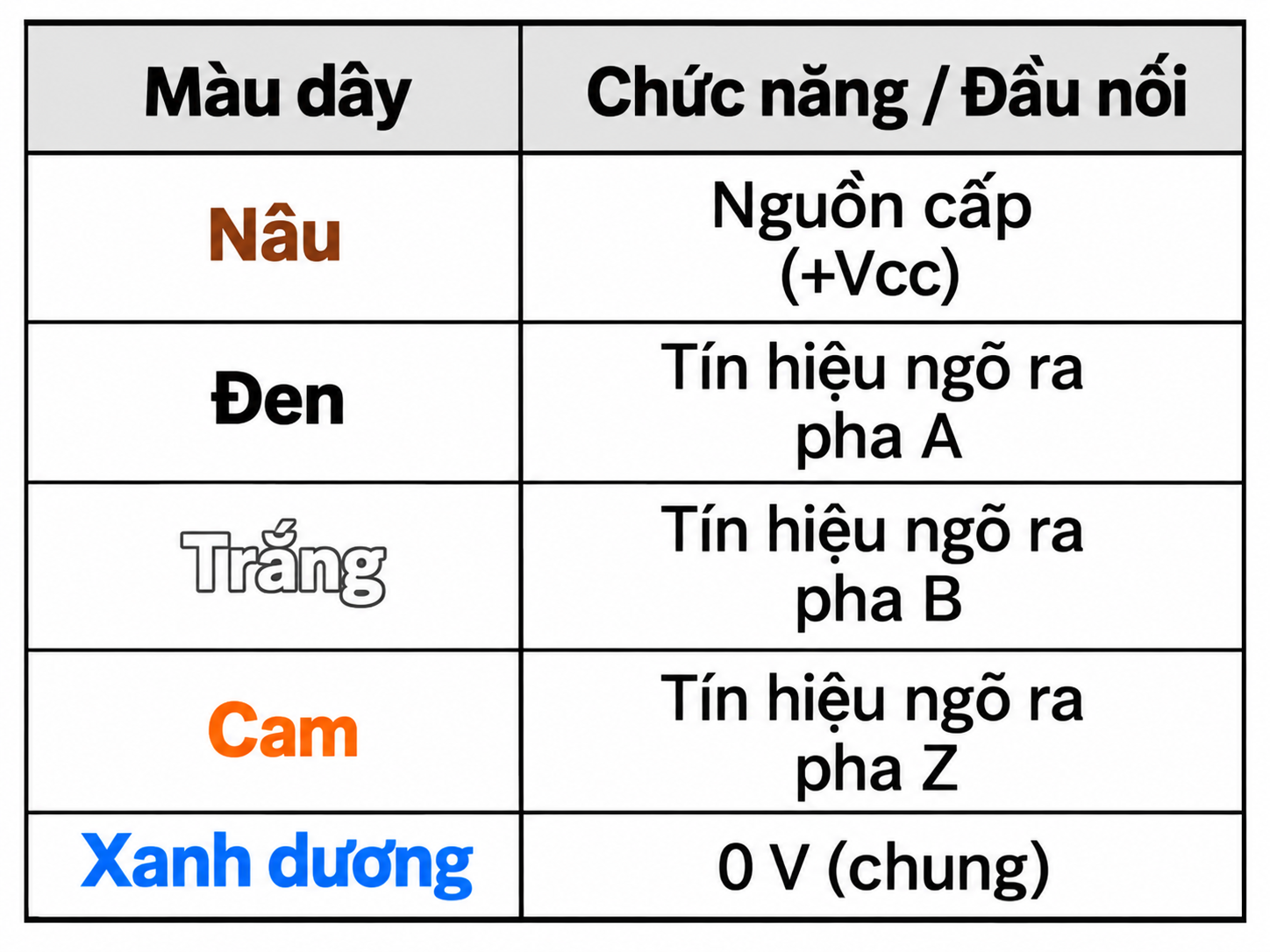

Bảng ký hiệu màu dây encoder Omron E6B2-CWZ6C

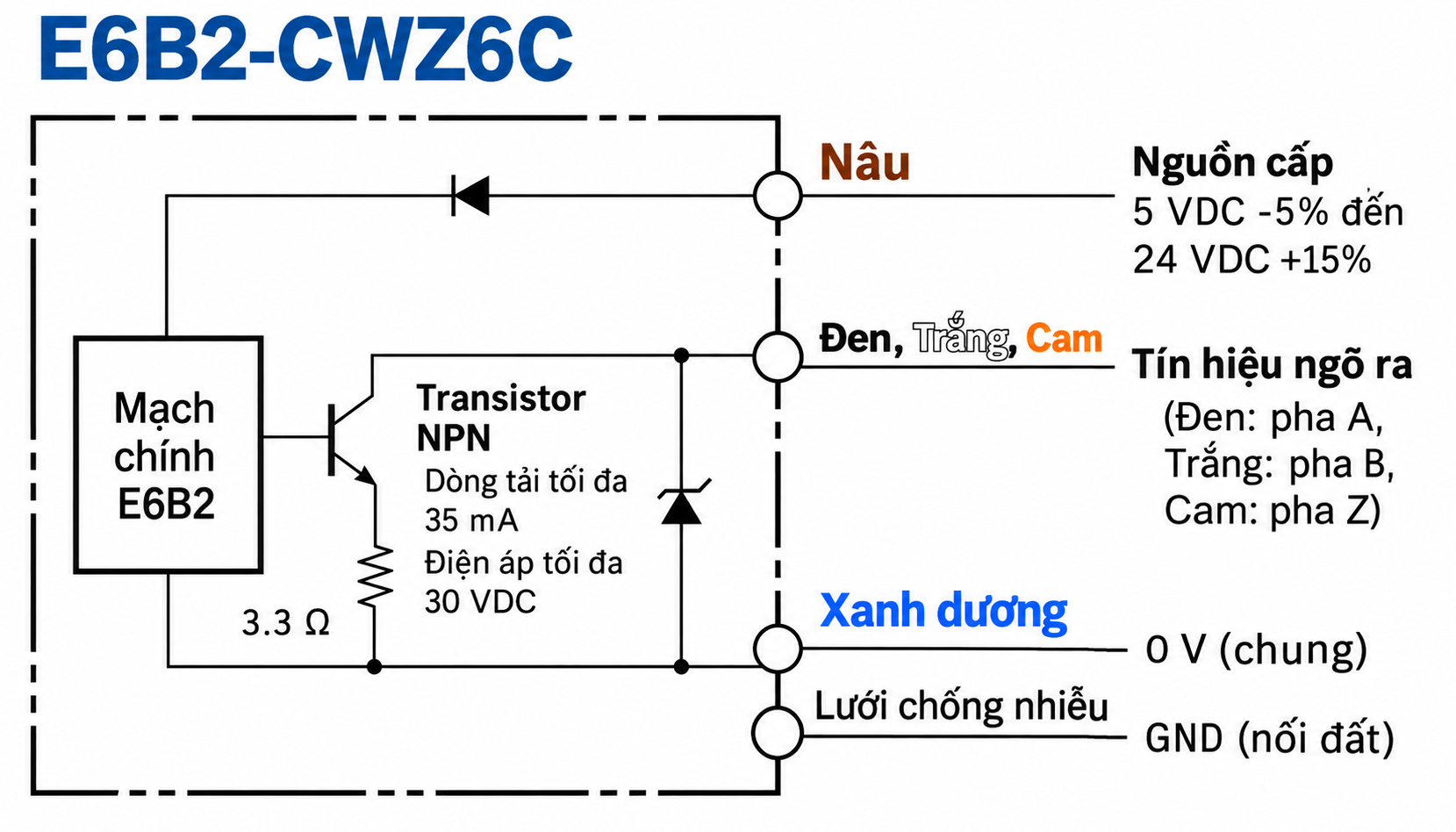

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Catalogue encoder Omron E6B2-C

Tài liệu kỹ thuật cung cấp cơ sở để kiểm tra thông số điện, điều kiện vận hành, đặc tính ngõ ra và hướng dẫn kết nối. Nên đối chiếu catalogue trước khi tích hợp encoder vào hệ thống đang sử dụng.

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm.

3. Khả năng ứng dụng trong hệ thống tự động hóa

Encoder 400 P/R có thể được lựa chọn khi hệ thống cần thu nhận tín hiệu quay ở mức phân giải phù hợp với yêu cầu giám sát và điều khiển. Một số ứng dụng thường gặp gồm:

• Đếm vòng quay của động cơ và trục truyền động.
• Giám sát tốc độ băng tải, trục cuốn và cơ cấu cấp liệu.
• Đưa tín hiệu phản hồi về PLC hoặc bộ đếm xung tương thích.
• Theo dõi chuyển động của máy đóng gói, máy gia công và thiết bị sản xuất.
• Hỗ trợ tính toán tốc độ quay thông qua tần số xung nhận được.

Trước khi chọn độ phân giải 400 P/R, cần tính đến tốc độ quay tối đa, tần số xung phát ra và khả năng tiếp nhận tín hiệu của bộ điều khiển. Với ứng dụng định vị yêu cầu độ chính xác cao, cần đánh giá thêm độ phân giải thực tế của toàn hệ thống.

4. Những điểm cần kiểm tra khi mua encoder thay thế

• Mã model: Đối chiếu đầy đủ ký hiệu E6B2-CWZ6C, tránh nhầm với các biến thể có cấu hình ngõ ra khác.
• Số xung: Xác nhận yêu cầu 400 P/R của máy và chương trình điều khiển.
• Điện áp nguồn: Kiểm tra điện áp cấp phù hợp với tài liệu của phiên bản đang sử dụng.
• Tín hiệu đầu ra: Bảo đảm PLC hoặc bộ đếm tương thích với kiểu ngõ ra của encoder.
• Kích thước lắp đặt: Kiểm tra trục, mặt bích và phương pháp gá lắp.
• Đấu nối: Đối chiếu sơ đồ chân và chức năng màu dây trước khi vận hành.

5. Tư vấn và báo giá encoder Omron E6B2-CWZ6C 400 P/R

Đối với doanh nghiệp cần thay thế linh kiện hoặc bổ sung thiết bị cho dây chuyền tự động hóa, việc cung cấp đúng mã model, độ phân giải, số lượng và thông tin bộ điều khiển sẽ giúp quá trình kiểm tra tương thích thuận tiện hơn.

TudonghoaaZ hỗ trợ tra cứu thông số, đối chiếu mã sản phẩm và tư vấn lựa chọn encoder theo nhu cầu thực tế. Vui lòng liên hệ để xác nhận tình trạng hàng, chứng từ đi kèm và báo giá trước khi đặt mua.
