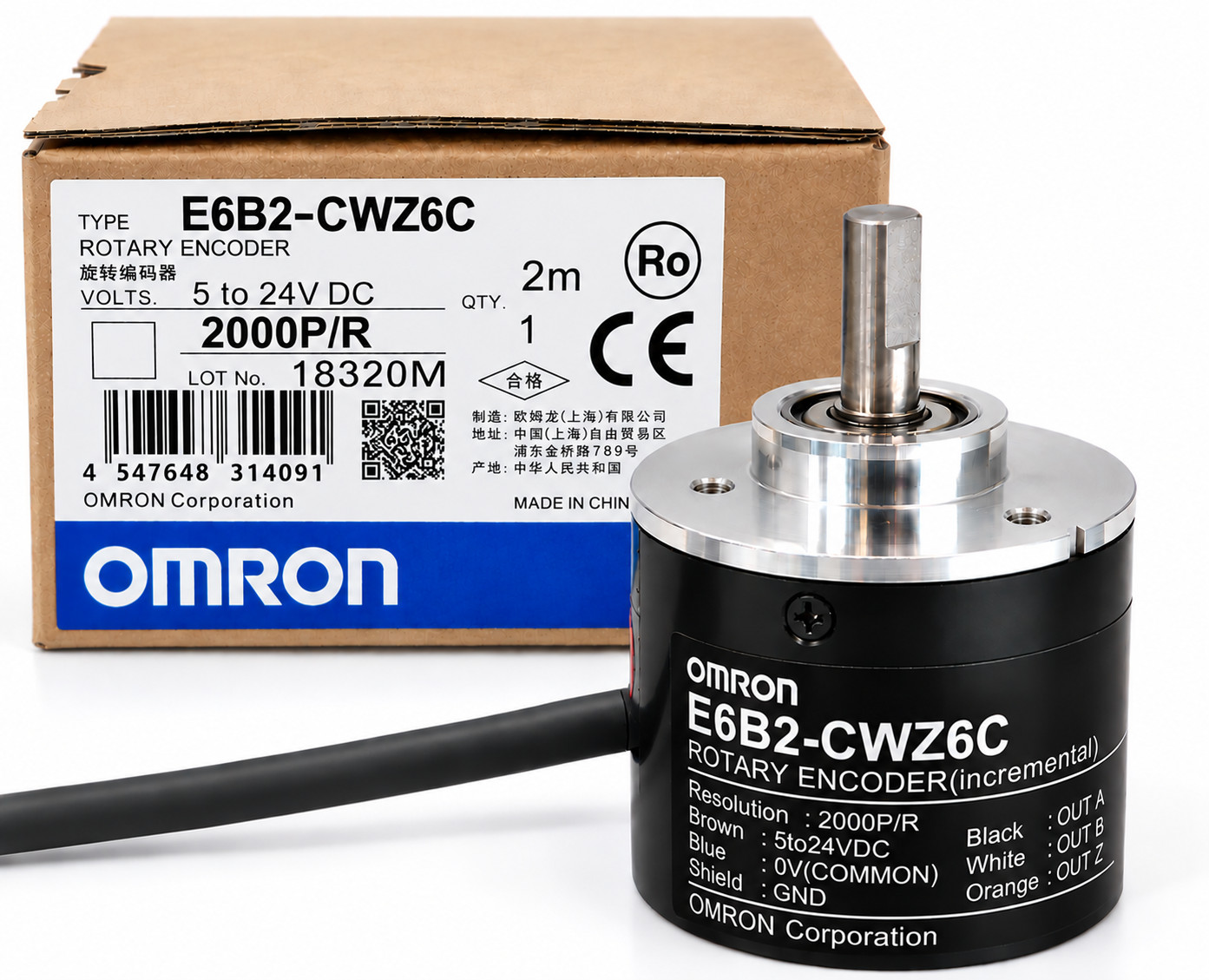

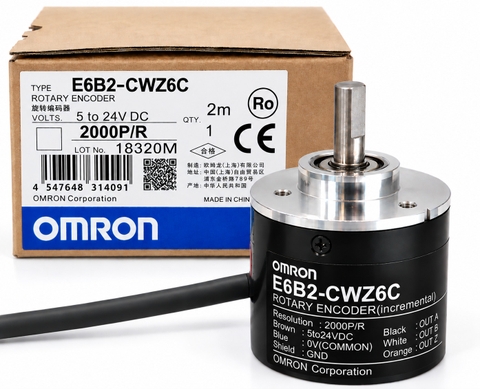

Encoder Omron E6B2-CWZ6C 2000 P/R là bộ mã hóa vòng quay gia tăng có độ phân giải 2000 xung/vòng, sử dụng nguồn 5–24 VDC và ngõ ra NPN open-collector. Thiết bị phù hợp cho ứng dụng đo tốc độ, đếm xung và giám sát chuyển động trong hệ thống tự động hóa.
Encoder Omron E6B2-CWZ6C 2000 P/R là bộ mã hóa vòng quay gia tăng được sử dụng để đo tốc độ, đếm xung và giám sát chuyển động quay trong máy móc công nghiệp. Với độ phân giải 2000 xung/vòng, sản phẩm phù hợp với các hệ thống cần thu thập tín hiệu phản hồi từ trục động cơ, băng tải và cơ cấu truyền động.
| Thương hiệu | Omron |
| Model | E6B2-CWZ6C |
| Độ phân giải | 2000 P/R – 2000 xung/vòng |
| Nguyên lý hoạt động | Encoder gia tăng (Incremental Rotary Encoder) |
| Điện áp nguồn | 5–24 VDC |
| Kiểu ngõ ra | NPN open-collector |
| Tín hiệu đầu ra | Pha A, B và Z |
| Đường kính thân | 40 mm |
| Đường kính trục | 6 mm |
| Tần số đáp ứng tối đa | 100 kHz |
| Tốc độ quay tối đa | 6000 vòng/phút |
| Cấp bảo vệ | IP50 |
Lưu ý: Chiều dài cáp và mã đặt hàng đầy đủ có thể khác nhau theo phiên bản. Khi đặt mua, cần xác nhận đúng cấu hình thực tế và yêu cầu lắp đặt.
Với độ phân giải 2000 P/R, encoder tạo ra 2000 xung trên mỗi vòng quay của trục. Bộ điều khiển có thể sử dụng tín hiệu này để tính tốc độ, theo dõi chuyển động và xác định chiều quay dựa trên sự lệch pha giữa tín hiệu A và B. Tín hiệu Z được dùng làm mốc tham chiếu theo vòng quay.
Khi chọn độ phân giải 2000 P/R, cần kiểm tra tần số xung mà bộ điều khiển có thể tiếp nhận ở tốc độ vận hành thực tế. Đồng thời, cần xem xét phương pháp đếm xung của PLC hoặc bộ điều khiển để xác định độ phân giải sử dụng trong chương trình.
Trước khi thay thế hoặc thiết kế vị trí lắp đặt, kỹ thuật viên nên kiểm tra kích thước thân, đường kính trục, chiều dài trục và phương án gá encoder. Việc đối chiếu bản vẽ giúp hạn chế sai lệch khi ghép nối với động cơ hoặc cơ cấu truyền động.
Việc xác định đúng dây nguồn và dây tín hiệu rất quan trọng khi kết nối encoder với PLC hoặc bộ đếm xung. Cần đối chiếu sơ đồ của đúng phiên bản trước khi cấp nguồn và đưa tín hiệu vào bộ điều khiển.
Model E6B2-CWZ6C sử dụng ngõ ra NPN open-collector với các tín hiệu A, B và Z. Khi đấu nối, cần kiểm tra loại đầu vào PLC, điện áp cấp, cực tính và yêu cầu điện trở kéo lên nếu mạch đầu vào yêu cầu. Không đấu dây chỉ dựa vào màu dây khi chưa xác nhận sơ đồ tương ứng.
Để tra cứu thông số chi tiết, sơ đồ kết nối và các lưu ý khi lắp đặt, kỹ thuật viên có thể tham khảo tài liệu kỹ thuật của dòng E6B2-C.
Tài liệu kỹ thuật Encoder Omron E6B2-C (PDF)
Trước khi đặt hàng Encoder Omron E6B2-CWZ6C 2000 P/R, bộ phận kỹ thuật hoặc mua hàng nên xác nhận các thông tin sau:
Nếu cần thay thế encoder đang sử dụng, nên cung cấp mã trên tem thiết bị hoặc hình ảnh đầu nối để đối chiếu trước khi mua, tránh chọn nhầm phiên bản có cùng kiểu dáng nhưng khác cấu hình tín hiệu.
TudonghoaaZ hỗ trợ khách hàng doanh nghiệp tra cứu thông số, đối chiếu model và lựa chọn encoder phù hợp với hệ thống đang vận hành. Khi yêu cầu báo giá, vui lòng cung cấp mã sản phẩm, số lượng và các yêu cầu đặc biệt về cáp hoặc kết nối để được hỗ trợ chính xác hơn.
Tham khảo thông tin các phiên bản trong dòng sản phẩm tại trang tổng hợp Encoder Omron E6B2-CWZ6C.
