Encoder Omron E6B2-CWZ6C 300 P/R

Encoder Omron E6B2-CWZ6C 300 P/R là bộ mã hóa vòng quay gia tăng (incremental rotary encoder), chuyển chuyển động quay của trục thành tín hiệu xung để bộ điều khiển xử lý. Với độ phân giải danh định 300 P/R, phiên bản này có thể được xem xét cho các hệ thống đếm vòng quay, giám sát tốc độ và thu thập tín hiệu chuyển động trong dây chuyền tự động hóa.

Đối với kỹ sư tự động hóa, kỹ thuật viên bảo trì và bộ phận thu mua vật tư, việc lựa chọn encoder cần căn cứ vào độ phân giải, tốc độ quay, cấu hình ngõ ra và khả năng nhận xung của thiết bị điều khiển. Đối chiếu đầy đủ các thông số giúp hạn chế sai lệch khi thay thế encoder đang sử dụng.

Tham khảo dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản độ phân giải.

1. Thông tin encoder Omron E6B2-CWZ6C 300 P/R

Phiên bản 300 P/R có độ phân giải danh định 300 xung trên mỗi vòng quay theo thông số P/R. Tín hiệu từ encoder được đưa đến PLC, bộ đếm xung hoặc bộ điều khiển tương thích để phục vụ việc theo dõi chuyển động và tính toán tốc độ quay.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 300 P/R.
• Nguyên lý hoạt động: Encoder vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector theo cấu hình mã CWZ6C.
• Điện áp cấp: 5–24 VDC, cần đối chiếu dung sai trong tài liệu kỹ thuật.
• Tín hiệu đầu ra: Pha A, pha B và pha Z.
• Ứng dụng: Đếm vòng quay, giám sát tốc độ và phản hồi chuyển động.

Độ phân giải 300 P/R không đồng nghĩa với tổng số đếm trong mọi cấu hình luôn là 300. Giá trị bộ điều khiển ghi nhận còn phụ thuộc phương thức đếm cạnh xung và cách xử lý tín hiệu. Vì vậy, cần kiểm tra cấu hình bộ đếm trước khi đưa encoder vào vận hành.

2. Hình ảnh sản phẩm và tài liệu kỹ thuật

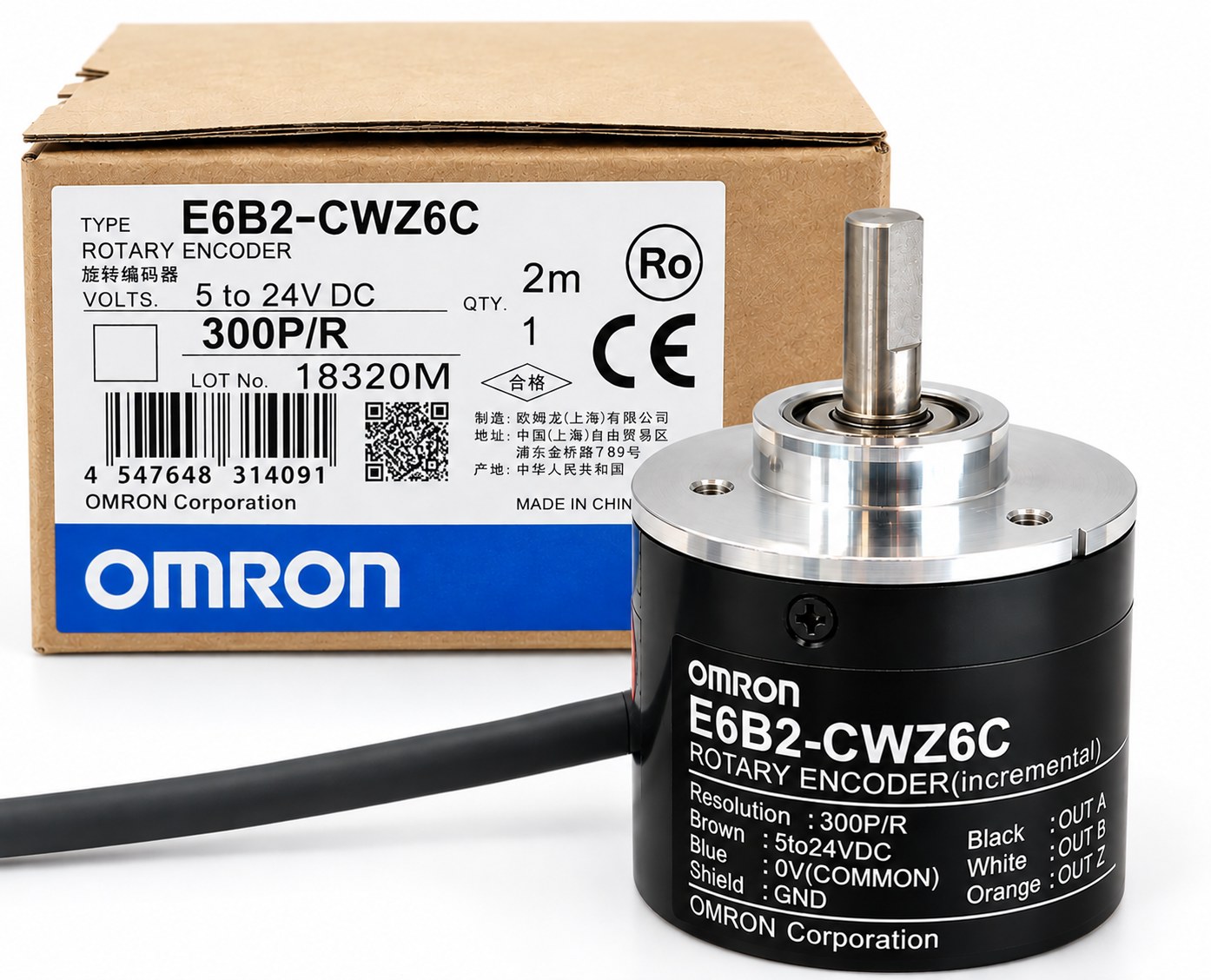

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 300 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Catalogue và tài liệu kỹ thuật encoder Omron E6B2-C

Tham khảo tài liệu kỹ thuật để kiểm tra đặc tính điện, thông số ngõ ra, điều kiện lắp đặt và hướng dẫn kết nối với bộ điều khiển.

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm.

3. Ứng dụng encoder 300 P/R trong tự động hóa

Encoder 300 P/R có thể được cân nhắc cho các ứng dụng cần thu thập tín hiệu quay với độ phân giải phù hợp. Việc lựa chọn cần dựa trên tốc độ vận hành, yêu cầu đo lường và khả năng xử lý xung của hệ thống.

• Đếm vòng quay trục động cơ, trục truyền động và cơ cấu quay.
• Giám sát tốc độ băng tải, trục cuốn và cơ cấu cấp liệu.
• Cung cấp tín hiệu phản hồi cho PLC hoặc bộ đếm xung tương thích.
• Hỗ trợ giám sát chuyển động trên máy đóng gói, máy gia công và dây chuyền sản xuất.

Khi thiết kế hệ thống, cần tính toán tần số xung ở tốc độ quay lớn nhất để bảo đảm PLC hoặc bộ đếm tiếp nhận tín hiệu ổn định. Nếu ứng dụng yêu cầu định vị chính xác, cần đánh giá thêm phương thức đếm và độ phân giải thực tế của toàn hệ thống.

4. Lưu ý khi lựa chọn và thay thế encoder

• Độ phân giải: Xác nhận yêu cầu 300 P/R có phù hợp với chương trình điều khiển hiện tại hay không.
• Nguồn cấp: Kiểm tra dải điện áp và điều kiện cấp nguồn theo catalogue.
• Ngõ ra: Đối chiếu cấu hình NPN open-collector với mạch đầu vào của PLC hoặc bộ đếm.
• Kích thước lắp đặt: Kiểm tra trục, lỗ bắt vít và không gian gá lắp.
• Tần số tín hiệu: Bảo đảm thiết bị nhận xung đáp ứng tốc độ vận hành thực tế.
• Sơ đồ đấu dây: Xác nhận chức năng từng dây và cách kết nối trước khi đưa thiết bị vào hoạt động.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 300 P/R

Khi cần thay thế encoder trong dây chuyền sản xuất hoặc sử dụng cho máy mới, doanh nghiệp nên cung cấp đầy đủ mã model, độ phân giải, số lượng dự kiến và thông tin bộ điều khiển đang sử dụng để thuận tiện cho việc đối chiếu kỹ thuật.

TudonghoaaZ hỗ trợ tra cứu mã sản phẩm, đối chiếu thông số và tư vấn lựa chọn encoder theo yêu cầu ứng dụng. Vui lòng liên hệ để xác nhận tình trạng hàng, chứng từ và báo giá theo nhu cầu thực tế.

Xem thêm các phiên bản encoder: Encoder Omron E6B2-CWZ6C – Bài tổng hợp dòng sản phẩm và các mức xung.
