Encoder Omron E6B2-CWZ6C 100 P/R – Bộ mã hóa vòng quay gia tăng

Encoder Omron E6B2-CWZ6C 100 P/R là bộ mã hóa vòng quay gia tăng, dùng để tạo tín hiệu phản hồi theo chuyển động quay của trục. Sản phẩm có thể được ứng dụng trong hệ thống đếm xung, giám sát tốc độ và điều khiển chuyển động của máy móc công nghiệp.

Đối với kỹ thuật viên bảo trì, kỹ sư tự động hóa và bộ phận thu mua, việc lựa chọn đúng độ phân giải, kiểu ngõ ra, điện áp cấp và kích thước lắp đặt giúp encoder tương thích với thiết bị hiện có, hạn chế sai sót khi thay thế linh kiện.

Tham khảo dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản số xung

1. Thông tin encoder Omron E6B2-CWZ6C 100 P/R

Omron E6B2-CWZ6C thuộc dòng encoder quay gia tăng (incremental rotary encoder). Phiên bản 100 P/R có độ phân giải danh định 100 xung trên mỗi vòng quay theo thông số P/R. Số xung được bộ điều khiển ghi nhận thực tế còn phụ thuộc phương thức đếm và xử lý tín hiệu.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 100 P/R.
• Nguyên lý hoạt động: Mã hóa vòng quay gia tăng.
• Ứng dụng: Đếm xung, giám sát tốc độ và phản hồi chuyển động quay.
• Thiết bị kết nối: PLC, bộ đếm xung hoặc bộ điều khiển có ngõ vào tương thích.

Trước khi đặt mua, nên đối chiếu catalogue của đúng mã sản phẩm để xác nhận điện áp cấp, cấu hình đầu ra, sơ đồ chân và các thông số cơ khí.

2. Hình ảnh và tài liệu kỹ thuật

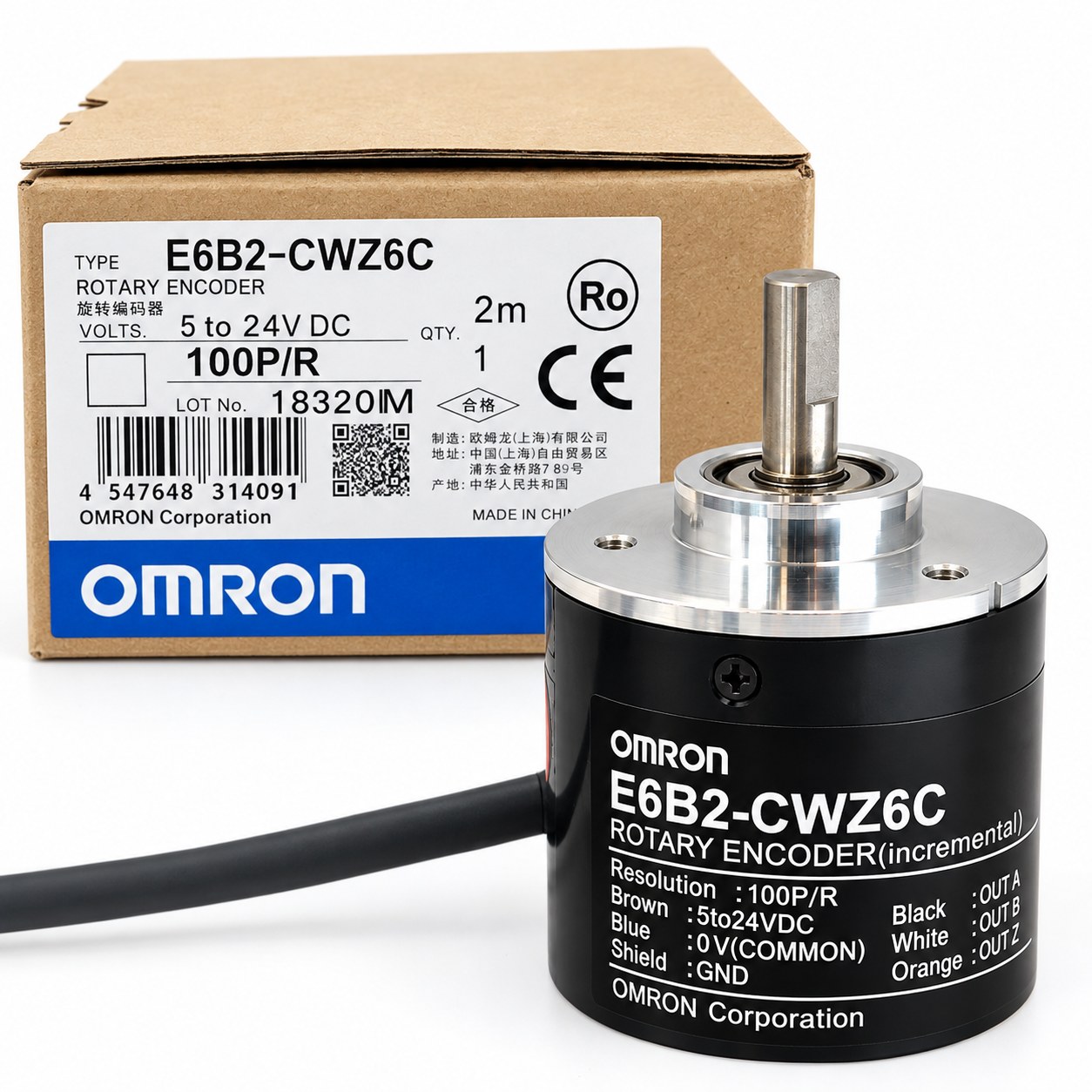

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 100 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Tài liệu kỹ thuật encoder Omron E6B2-C

Để kiểm tra thông số điện, sơ đồ đấu nối và điều kiện vận hành, vui lòng tham khảo tài liệu kỹ thuật:

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm

3. Ứng dụng của encoder 100 P/R trong tự động hóa

Encoder 100 P/R có thể được xem xét cho các ứng dụng đo lường và giám sát chuyển động quay, tùy theo yêu cầu độ phân giải của hệ thống:

• Đếm số vòng quay của trục động cơ và cơ cấu truyền động.
• Giám sát tốc độ băng tải và cơ cấu quay.
• Cung cấp tín hiệu phản hồi cho PLC hoặc bộ đếm xung tương thích.
• Hỗ trợ giám sát chuyển động trong máy đóng gói, máy gia công và dây chuyền sản xuất.

Khi lựa chọn độ phân giải, cần tính đến tốc độ quay, tần số xung đầu ra, khả năng đếm của PLC và yêu cầu đo lường thực tế. Độ phân giải 100 P/R không mặc nhiên phù hợp với mọi ứng dụng điều khiển vị trí.

4. Lưu ý khi chọn mua và thay thế encoder

• Kiểm tra chính xác mã model và độ phân giải cần sử dụng.
• Đối chiếu điện áp cấp và kiểu ngõ ra với thiết bị nhận tín hiệu.
• Kiểm tra kích thước trục, phương pháp gá lắp và không gian lắp đặt.
• Tham khảo sơ đồ đấu dây trước khi kết nối với PLC hoặc bộ đếm.
• Khi thay thế encoder cũ, cần so sánh cả thông số điện, cơ khí và tín hiệu đầu ra.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 100 P/R

TudonghoaaZ hỗ trợ doanh nghiệp tra cứu mã encoder, đối chiếu thông số và lựa chọn phiên bản phù hợp với nhu cầu bảo trì hoặc thiết kế máy. Khi yêu cầu báo giá, khách hàng nên cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng để thuận tiện cho việc tư vấn.

Xem thêm các phiên bản: Encoder Omron E6B2-CWZ6C – Bài tổng hợp dòng sản phẩm
