Encoder Omron E6B2-CWZ6C 600 P/R

Encoder Omron E6B2-CWZ6C 600 P/R là bộ mã hóa vòng quay gia tăng, được sử dụng để chuyển chuyển động quay của trục thành tín hiệu xung. Thiết bị phù hợp với các hệ thống cần đo tốc độ, đếm vòng quay và giám sát chuyển động của máy móc trong môi trường công nghiệp.

Đối với kỹ thuật viên bảo trì, kỹ sư tự động hóa và bộ phận thu mua vật tư, việc lựa chọn encoder đúng độ phân giải và cấu hình đầu ra giúp bảo đảm khả năng tương thích với PLC, bộ đếm xung và hệ thống điều khiển hiện có.

Tham khảo dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản số xung

1. Thông tin encoder Omron E6B2-CWZ6C 600 P/R

Omron E6B2-CWZ6C thuộc dòng encoder quay gia tăng (incremental rotary encoder). Phiên bản 600 P/R có độ phân giải danh định 600 xung trên mỗi vòng quay theo thông số P/R. Encoder cung cấp các tín hiệu pha A, B và Z, hỗ trợ bộ điều khiển theo dõi chuyển động quay và xác định tốc độ.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 600 P/R.
• Nguyên lý hoạt động: Mã hóa vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector.
• Nguồn cấp: 5–24 VDC, theo thông số nhà sản xuất.
• Tín hiệu đầu ra: Pha A, pha B và pha Z.
• Đường kính thân: 40 mm.
• Đường kính trục: 6 mm.
• Ứng dụng: Đếm xung, giám sát tốc độ và phản hồi chuyển động quay.

Số xung thực tế mà PLC ghi nhận còn phụ thuộc phương thức đếm, chế độ giải mã tín hiệu và cấu hình bộ điều khiển. Trước khi đặt mua, nên đối chiếu catalogue để xác nhận các thông số điện, cơ khí và khả năng tương thích.

2. Hình ảnh và tài liệu kỹ thuật

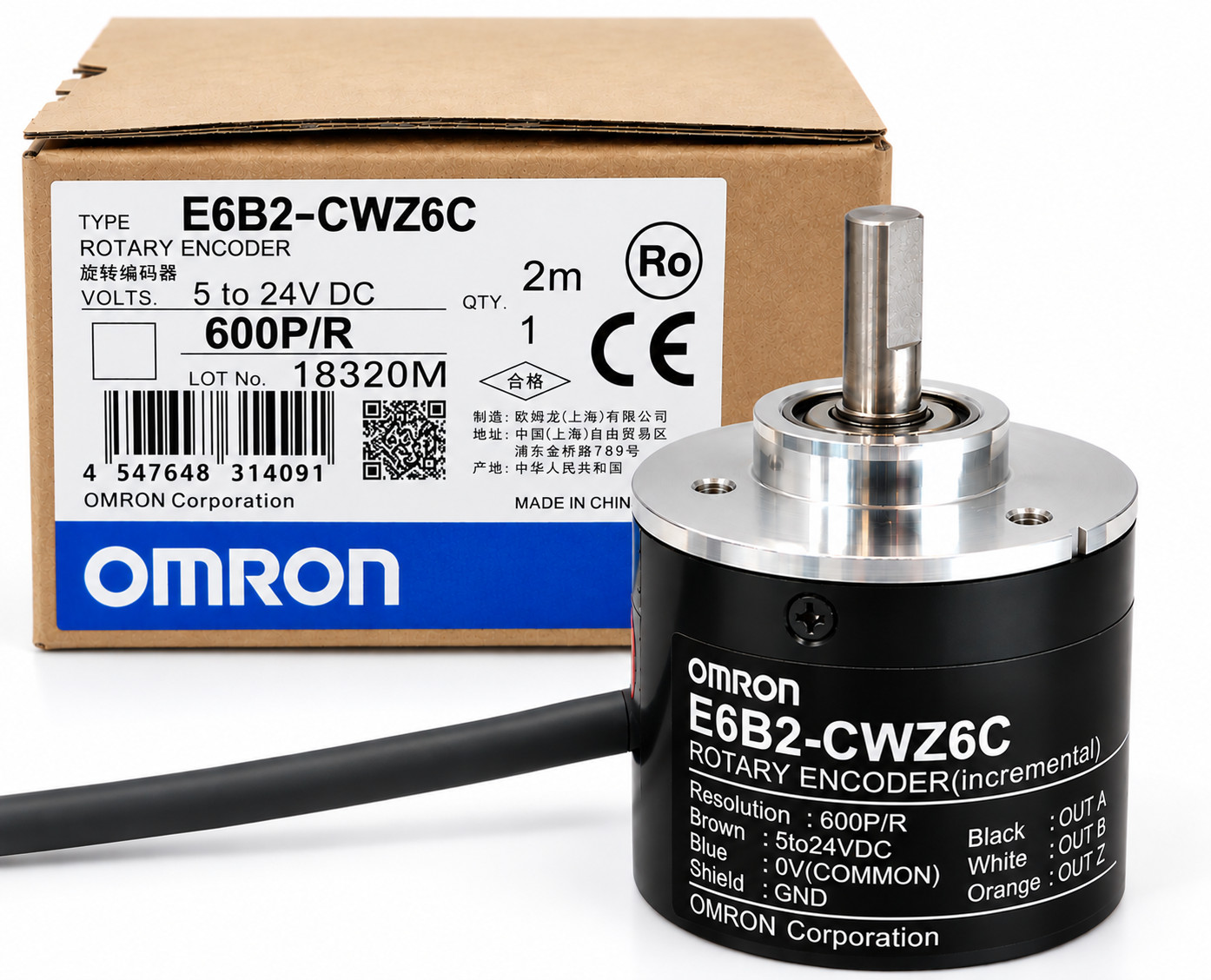

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 600 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Tài liệu kỹ thuật encoder Omron E6B2-C

Để kiểm tra thông số điện, sơ đồ đấu nối và điều kiện vận hành, vui lòng tham khảo tài liệu kỹ thuật của dòng encoder Omron E6B2-C:

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm

3. Ứng dụng của encoder 600 P/R trong tự động hóa

Với độ phân giải 600 P/R, encoder Omron E6B2-CWZ6C có thể được xem xét cho các ứng dụng đo lường và giám sát chuyển động quay cần độ phân giải phù hợp với yêu cầu vận hành:

• Đếm vòng quay của trục động cơ và cơ cấu truyền động.
• Giám sát tốc độ băng tải, trục cuốn và cơ cấu quay.
• Cung cấp tín hiệu phản hồi cho PLC hoặc bộ đếm xung tương thích.
• Theo dõi chuyển động trong máy đóng gói và dây chuyền sản xuất.
• Hỗ trợ đo tốc độ thông qua tần số xung đầu ra.

Khi thiết kế hệ thống, cần tính toán tần số xung theo tốc độ quay thực tế và kiểm tra khả năng xử lý của bộ điều khiển. Với ứng dụng điều khiển vị trí, nên đánh giá thêm phương thức giải mã pha A/B và yêu cầu độ chính xác của toàn hệ thống.

4. Lưu ý khi chọn mua và thay thế encoder

• Kiểm tra đúng mã E6B2-CWZ6C và độ phân giải 600 P/R.
• Đối chiếu nguồn cấp và cấu hình NPN open-collector với thiết bị nhận tín hiệu.
• Kiểm tra đường kính trục, kích thước thân và phương pháp gá lắp.
• Xác nhận tần số xung đầu vào cho phép của PLC hoặc bộ đếm.
• Tham khảo sơ đồ đấu dây trước khi kết nối và vận hành.
• Khi thay thế encoder cũ, cần so sánh thông số điện, cơ khí và tín hiệu đầu ra.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 600 P/R

TudonghoaaZ hỗ trợ doanh nghiệp tra cứu mã encoder, đối chiếu thông số và lựa chọn phiên bản phù hợp với nhu cầu bảo trì hoặc thiết kế máy. Khi yêu cầu báo giá, khách hàng nên cung cấp mã sản phẩm, độ phân giải, số lượng dự kiến và thông tin thiết bị đang sử dụng để thuận tiện cho việc tư vấn.
