Encoder vòng quay gia tăng dùng thu nhận tín hiệu chuyển động, đếm xung và giám sát tốc độ trong hệ thống tự động hóa. Cần xác nhận độ phân giải 2500 P/R và mã model thực tế với nhà cung cấp trước khi đặt hàng.

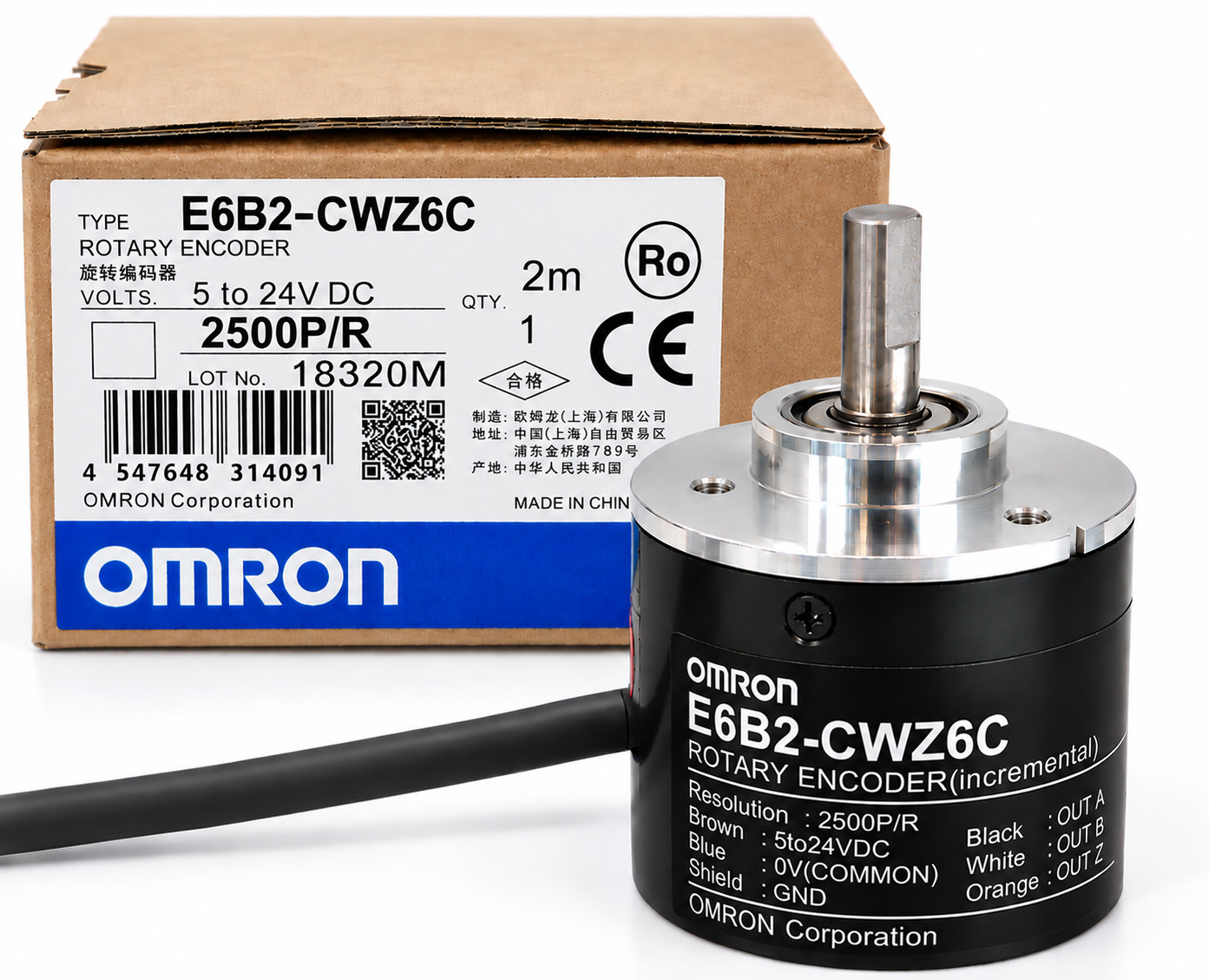

Encoder Omron E6B2-CWZ6C 2500 P/R là tên sản phẩm theo thông tin được cung cấp, hướng đến nhu cầu thu nhận tín hiệu quay trong hệ thống tự động hóa công nghiệp. Encoder gia tăng thường được sử dụng để đếm xung, theo dõi tốc độ và xác định chiều quay khi kết hợp với bộ điều khiển phù hợp.
Lưu ý về mã sản phẩm: Danh mục Omron công bố cho dòng E6B2-CWZ6C hiện liệt kê độ phân giải đến 2000 P/R. Phiên bản 2500 P/R cần được xác minh với nhà cung cấp trước khi xác nhận là model Omron chính thức.
| Thương hiệu theo tên sản phẩm | Omron – cần xác minh nguồn gốc và model thực tế |
| Dòng sản phẩm ghi nhận | E6B2-CWZ6C |
| Độ phân giải theo tên file | 2500 P/R – chưa xác nhận trong catalogue Omron |
| Nguyên lý hoạt động tham khảo | Encoder vòng quay gia tăng |
| Điện áp nguồn của model E6B2-CWZ6C tiêu chuẩn | 5–24 VDC |
| Kiểu ngõ ra của model E6B2-CWZ6C tiêu chuẩn | NPN open-collector |
| Tín hiệu đầu ra của model tiêu chuẩn | A, B và Z |
| Đường kính thân tham khảo | 40 mm |
| Đường kính trục tham khảo | 6 mm |
Các thông số điện và cơ khí trong bảng tham chiếu dòng E6B2-CWZ6C tiêu chuẩn, không xác nhận rằng phiên bản 2500 P/R có cấu hình tương tự. Chỉ sử dụng thông số đã được xác nhận từ tài liệu của đúng model thực tế.
Encoder gia tăng chuyển chuyển động quay của trục thành tín hiệu xung để bộ điều khiển xử lý. Tùy theo cấu hình và cách lập trình, tín hiệu có thể được dùng để theo dõi tốc độ, đếm số vòng quay hoặc giám sát chuyển động của cơ cấu máy.
Đối với ứng dụng yêu cầu độ phân giải cao, cần kiểm tra khả năng xử lý tần số xung của bộ điều khiển và xác nhận độ phân giải thực tế. Không nên suy ra số xung/vòng chỉ từ tên file ảnh hoặc mô tả chưa có tài liệu xác nhận.
Bản vẽ kích thước hỗ trợ kỹ thuật viên kiểm tra vị trí gá, đường kính trục và khả năng lắp ghép với cơ cấu truyền động. Khi thay thế encoder, cần đối chiếu bản vẽ với thiết bị thực tế để tránh sai lệch về kích thước hoặc tải tác động lên trục.
Trước khi đấu nối, cần xác định đúng dây nguồn và các dây tín hiệu theo sơ đồ của phiên bản thực tế. Việc kiểm tra trước giúp hạn chế nhầm lẫn khi lắp đặt hoặc thay thế encoder trong hệ thống đang vận hành.
Đối với model E6B2-CWZ6C tiêu chuẩn, tín hiệu đầu ra gồm A, B và Z, sử dụng cấu hình NPN open-collector. Khi kết nối với PLC, cần kiểm tra loại ngõ vào, điện áp cấp và yêu cầu tiếp nhận xung của bộ điều khiển. Không áp dụng sơ đồ tham khảo cho phiên bản chưa xác minh nếu chưa đối chiếu thông số thực tế.
Tài liệu kỹ thuật cung cấp thông tin để kiểm tra cấu hình điện, tín hiệu đầu ra và các lưu ý khi lắp đặt. Với mã được ghi là 2500 P/R, cần xác minh tài liệu có áp dụng cho sản phẩm thực tế hay không trước khi sử dụng để đấu nối hoặc nghiệm thu.
Xem tài liệu kỹ thuật Encoder Omron E6B2-C (PDF)
Khi mua encoder cho máy móc công nghiệp, bộ phận kỹ thuật và mua hàng nên xác nhận các yếu tố sau:
Nếu yêu cầu thực tế là encoder Omron E6B2-CWZ6C, nên đối chiếu với danh mục chính thức. Nếu nhà cung cấp chào phiên bản 2500 P/R, hãy yêu cầu tài liệu hoặc ảnh nhãn sản phẩm để xác minh trước khi xác nhận đơn hàng.
TudonghoaaZ hỗ trợ khách hàng doanh nghiệp tra cứu thông số, đối chiếu mã sản phẩm và lựa chọn encoder theo yêu cầu kỹ thuật. Khi gửi yêu cầu báo giá, vui lòng cung cấp model đầy đủ, số lượng và thông tin về thiết bị cần thay thế để được hỗ trợ kiểm tra phù hợp.
Tham khảo các phiên bản thuộc dòng sản phẩm tại trang tổng hợp Encoder Omron E6B2-CWZ6C.
