Encoder Omron E6B2-CWZ6C 500 P/R

Encoder Omron E6B2-CWZ6C 500 P/R là bộ mã hóa vòng quay gia tăng, chuyển chuyển động quay của trục thành tín hiệu xung để phục vụ đo tốc độ, đếm vòng quay và giám sát chuyển động. Sản phẩm phù hợp với nhiều hệ thống máy móc công nghiệp cần thu thập tín hiệu phản hồi về bộ điều khiển.

Đối với kỹ thuật viên bảo trì, kỹ sư tự động hóa và bộ phận thu mua, việc lựa chọn đúng độ phân giải encoder giúp thiết bị đáp ứng yêu cầu xử lý tín hiệu, đồng thời bảo đảm khả năng tương thích với PLC và hệ thống điều khiển hiện có.

Tham khảo dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản số xung

1. Thông tin encoder Omron E6B2-CWZ6C 500 P/R

Omron E6B2-CWZ6C thuộc dòng encoder quay gia tăng (incremental rotary encoder). Phiên bản 500 P/R có độ phân giải danh định 500 xung trên mỗi vòng quay theo thông số P/R. Số xung được bộ điều khiển ghi nhận thực tế còn phụ thuộc phương thức đếm và xử lý tín hiệu.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 500 P/R.
• Nguyên lý hoạt động: Mã hóa vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector theo cấu hình CWZ6C.
• Nguồn cấp: 5–24 VDC, theo thông số phiên bản.
• Tín hiệu đầu ra: Pha A, pha B và pha Z.
• Ứng dụng: Đếm xung, giám sát tốc độ và phản hồi chuyển động quay.

Trước khi đặt mua, nên đối chiếu catalogue của đúng mã sản phẩm để xác nhận điện áp cấp, cấu hình đầu ra, sơ đồ chân và các thông số cơ khí.

2. Hình ảnh và tài liệu kỹ thuật

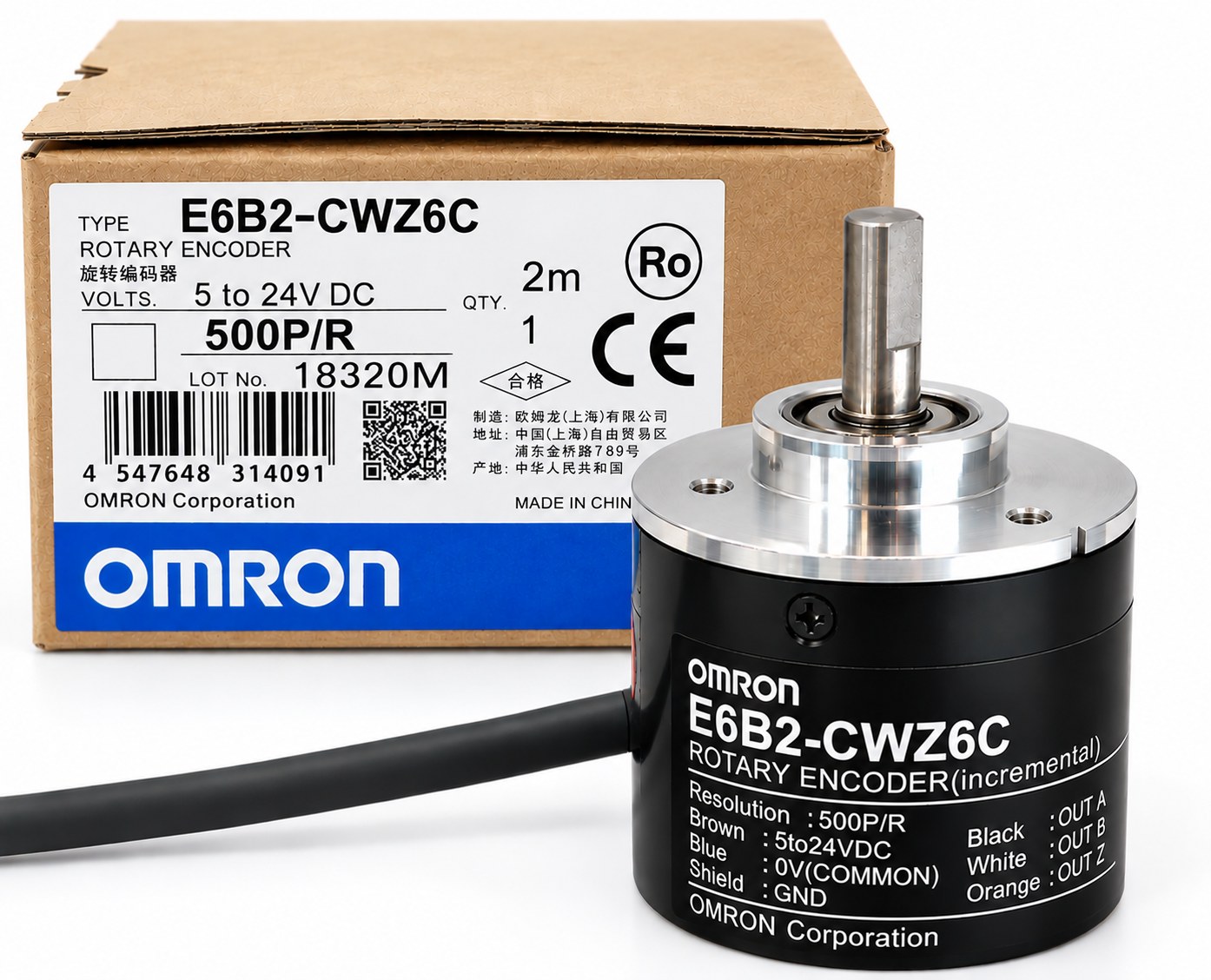

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 500 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Tài liệu kỹ thuật encoder Omron E6B2-C

Để kiểm tra thông số điện, sơ đồ đấu nối và điều kiện vận hành, vui lòng tham khảo tài liệu kỹ thuật:

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm

3. Ứng dụng của encoder 500 P/R trong tự động hóa

Encoder 500 P/R có thể được sử dụng trong các ứng dụng đo lường và giám sát chuyển động quay, tùy theo yêu cầu độ phân giải và khả năng xử lý tín hiệu của hệ thống:

• Đếm số vòng quay của trục động cơ và cơ cấu truyền động.
• Giám sát tốc độ băng tải và cơ cấu quay.
• Cung cấp tín hiệu phản hồi cho PLC hoặc bộ đếm xung tương thích.
• Hỗ trợ theo dõi chuyển động trong máy đóng gói, máy gia công và dây chuyền sản xuất.

Khi lựa chọn độ phân giải, cần tính đến tốc độ quay, tần số xung đầu ra, khả năng đếm của PLC và yêu cầu đo lường thực tế. Độ phân giải 500 P/R không mặc nhiên phù hợp với mọi ứng dụng điều khiển vị trí.

4. Lưu ý khi chọn mua và thay thế encoder

• Kiểm tra chính xác mã model và độ phân giải cần sử dụng.
• Đối chiếu điện áp cấp và kiểu ngõ ra với thiết bị nhận tín hiệu.
• Kiểm tra kích thước trục, phương pháp gá lắp và không gian lắp đặt.
• Tham khảo sơ đồ đấu dây trước khi kết nối với PLC hoặc bộ đếm.
• Khi thay thế encoder cũ, cần so sánh cả thông số điện, cơ khí và tín hiệu đầu ra.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 500 P/R

TudonghoaaZ hỗ trợ doanh nghiệp tra cứu mã encoder, đối chiếu thông số và lựa chọn phiên bản phù hợp với nhu cầu bảo trì hoặc thiết kế máy. Khi yêu cầu báo giá, khách hàng nên cung cấp mã sản phẩm, số lượng dự kiến và thông tin thiết bị đang sử dụng để thuận tiện cho việc tư vấn.
