Encoder Omron E6B2-CWZ6C 360 P/R

Encoder Omron E6B2-CWZ6C 360 P/R là bộ mã hóa vòng quay gia tăng (incremental rotary encoder), chuyển chuyển động quay của trục thành tín hiệu xung để bộ điều khiển ghi nhận và xử lý. Phiên bản 360 P/R có thể được xem xét cho các ứng dụng đếm vòng quay, theo dõi tốc độ và giám sát chuyển động trong máy móc công nghiệp.

Đối với kỹ sư tự động hóa, kỹ thuật viên bảo trì và bộ phận thu mua, lựa chọn encoder cần căn cứ vào độ phân giải, tốc độ quay, cấu hình ngõ ra và khả năng xử lý tín hiệu của PLC. Việc đối chiếu các thông số này giúp hạn chế sai lệch khi thay thế thiết bị trong dây chuyền đang vận hành.

Xem dòng sản phẩm: Encoder Omron E6B2-CWZ6C – Danh sách các phiên bản độ phân giải.

1. Thông tin encoder Omron E6B2-CWZ6C 360 P/R

Phiên bản 360 P/R có độ phân giải danh định 360 xung trên mỗi vòng quay theo thông số P/R. Tín hiệu đầu ra giúp hệ thống điều khiển theo dõi chuyển động quay, hỗ trợ đếm vòng và tính toán tốc độ khi kết hợp với bộ điều khiển tương thích.

• Thương hiệu: Omron.
• Mã sản phẩm: E6B2-CWZ6C.
• Độ phân giải: 360 P/R.
• Nguyên lý hoạt động: Encoder vòng quay gia tăng.
• Kiểu ngõ ra: NPN open-collector theo cấu hình mã CWZ6C.
• Điện áp cấp: 5–24 VDC; cần kiểm tra dung sai theo tài liệu kỹ thuật.
• Tín hiệu đầu ra: Pha A, pha B và pha Z.
• Ứng dụng: Đếm vòng quay, giám sát tốc độ và phản hồi chuyển động.

Khi sử dụng encoder 360 P/R, cần phân biệt độ phân giải danh định với tổng số đếm của bộ điều khiển. Số đếm thực tế có thể thay đổi theo phương thức đếm một cạnh, hai cạnh hoặc bốn cạnh của tín hiệu A/B.

2. Hình ảnh sản phẩm và tài liệu kỹ thuật

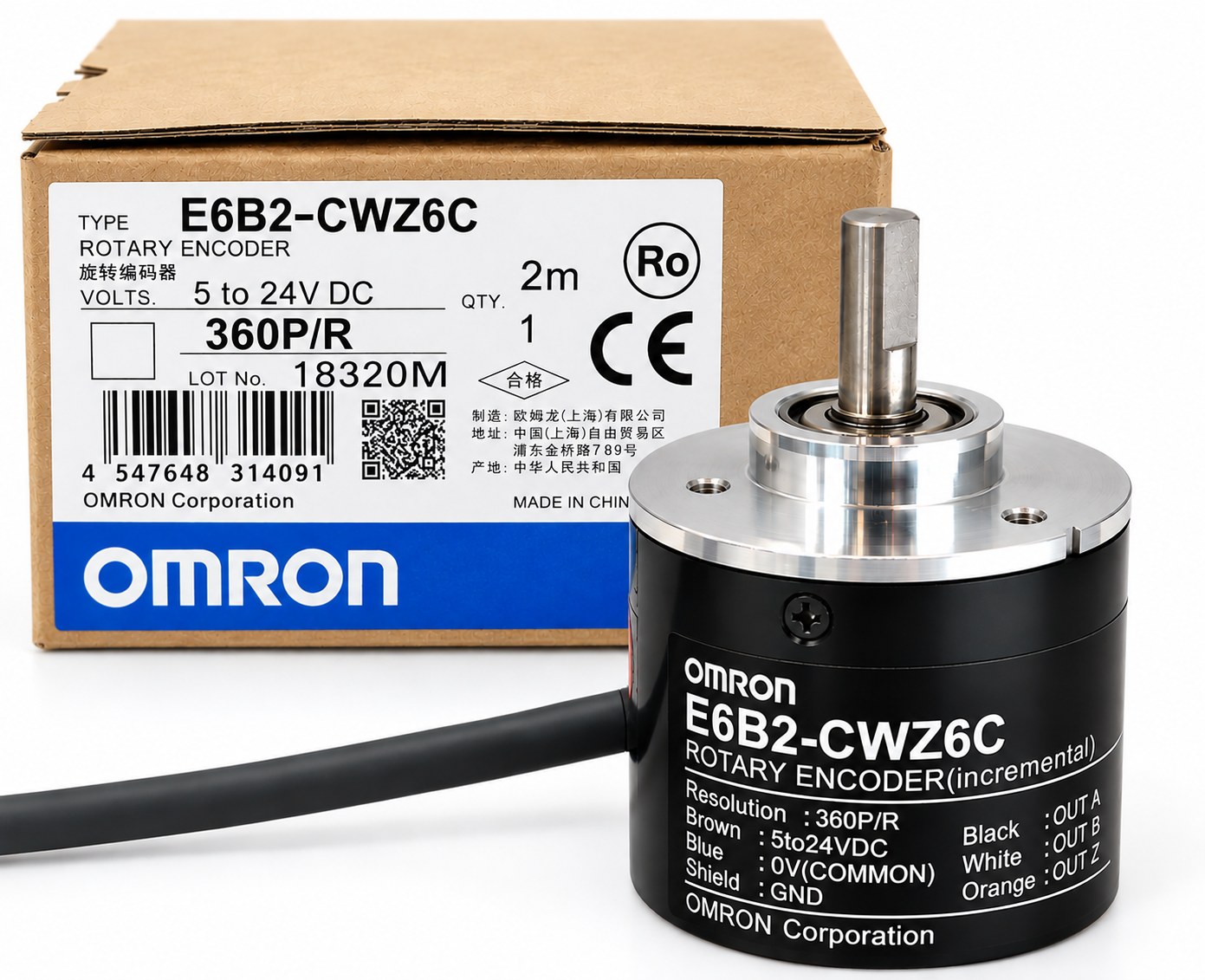

Ảnh sản phẩm encoder Omron E6B2-CWZ6C 360 P/R

Bản vẽ kích thước encoder Omron E6B2-CWZ6C

Ký hiệu màu dây encoder Omron E6B2-CWZ6C

Sơ đồ đấu dây encoder Omron E6B2-CWZ6C

Catalogue và tài liệu kỹ thuật encoder Omron E6B2-C

Tham khảo tài liệu kỹ thuật để kiểm tra đặc tính điện, cấu hình ngõ ra, điều kiện lắp đặt và hướng dẫn đấu nối.

Catalogue encoder Omron E6B2-C – Tài liệu kỹ thuật và thông số sản phẩm.

3. Ứng dụng encoder 360 P/R trong tự động hóa

Encoder 360 P/R có thể được cân nhắc cho các hệ thống cần ghi nhận chuyển động quay với độ phân giải phù hợp. Việc lựa chọn phải dựa trên yêu cầu đo lường và khả năng xử lý tín hiệu của thiết bị điều khiển.

• Đếm vòng quay của trục động cơ và cơ cấu truyền động.
• Giám sát tốc độ băng tải, trục cuốn và cơ cấu cấp liệu.
• Cung cấp tín hiệu phản hồi cho PLC hoặc bộ đếm xung tương thích.
• Hỗ trợ theo dõi chuyển động trên máy đóng gói, máy gia công và dây chuyền sản xuất.

Ở tốc độ quay cao, cần kiểm tra tần số xung đầu ra và giới hạn đầu vào của PLC. Với các ứng dụng định vị, nên xác định rõ phương thức đếm và độ phân giải thực tế của toàn hệ thống trước khi lựa chọn thiết bị.

4. Lưu ý khi lựa chọn và thay thế encoder

• Độ phân giải: Xác nhận yêu cầu 360 P/R phù hợp với hệ thống hiện tại.
• Nguồn cấp: Đối chiếu điện áp sử dụng với catalogue của đúng mã hàng.
• Kiểu ngõ ra: Kiểm tra khả năng tương thích giữa NPN open-collector và đầu vào bộ điều khiển.
• Kích thước cơ khí: Kiểm tra đường kính trục, lỗ gá và không gian lắp đặt.
• Tần số xung: Bảo đảm PLC hoặc bộ đếm đáp ứng được tốc độ vận hành thực tế.
• Đấu nối: Xác nhận chức năng từng dây và sơ đồ kết nối trước khi cấp nguồn.

5. Liên hệ báo giá encoder Omron E6B2-CWZ6C 360 P/R

Khi cần thay thế encoder trong dây chuyền sản xuất hoặc tích hợp vào máy mới, doanh nghiệp nên cung cấp mã model, độ phân giải, số lượng dự kiến và thông tin bộ điều khiển đang sử dụng để thuận tiện cho việc đối chiếu kỹ thuật.

TudonghoaaZ hỗ trợ tra cứu mã sản phẩm, đối chiếu thông số và tư vấn lựa chọn encoder theo nhu cầu ứng dụng. Khách hàng có thể liên hệ để xác nhận tình trạng hàng, chứng từ và báo giá thực tế.
