Cảm biến tiệm cận Omron TL-N20MY2 phát hiện kim loại ở khoảng cách danh định 20 mm, sử dụng nguồn AC 2 dây và ngõ ra NC. Sản phẩm phù hợp cho các ứng dụng kiểm tra vị trí và phát hiện chi tiết kim loại trong máy móc công nghiệp. Khi mua thay thế, cần đối chiếu điện áp AC, dòng tải, chế độ ngõ ra và kích thước lắp đặt để bảo đảm tương thích với hệ thống hiện có.

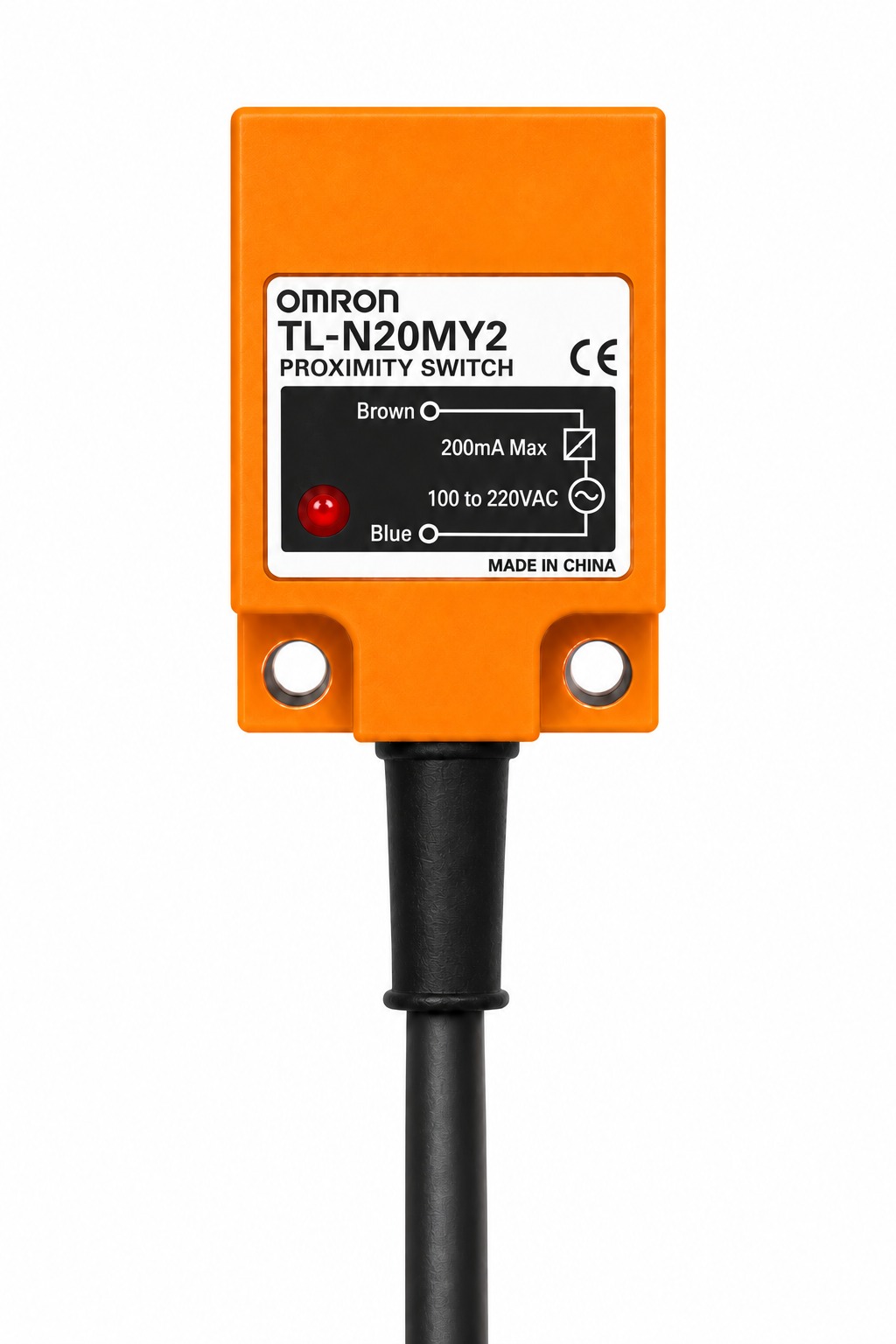

Omron TL-N20MY2 là cảm biến tiệm cận cảm ứng từ dạng vuông, dùng để phát hiện vật thể kim loại trong máy móc và dây chuyền tự động hóa. Model có khoảng cách phát hiện danh định 20 mm, sử dụng nguồn AC 2 dây và ngõ ra NC. Thiết bị phù hợp với các ứng dụng kiểm tra vị trí chi tiết, nhận biết trạng thái cơ cấu và hỗ trợ điều khiển chu trình máy.
Đối với doanh nghiệp cần thay thế cảm biến trong quá trình bảo trì, cần kiểm tra đúng mã TL-N20MY2 và chế độ ngõ ra NC. Model này sử dụng nguồn AC 2 dây, khác với các phiên bản DC 3 dây NPN trong cùng dòng. Xác nhận đúng cấu hình trước khi đặt hàng giúp hạn chế sai lệch khi đấu nối và vận hành.
Bảng thông số dưới đây hỗ trợ bộ phận kỹ thuật và thu mua kiểm tra cấu hình sản phẩm trước khi sử dụng hoặc đặt hàng thay thế.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20MY2 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | AC 2 dây |
| Điện áp nguồn danh định | AC 100 đến 220 V, 50/60 Hz |
| Dải điện áp hoạt động | AC 90 đến 250 V |
| Chế độ ngõ ra | NC - thường đóng |
| Dòng tải đóng cắt | 10 đến 200 mA |
| Tần số đáp ứng | 10 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo hoạt động màu đỏ |
| Mạch bảo vệ | Mạch chống xung điện áp |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
| Chiều dài cáp | 2 m đối với phiên bản TL-N20MY2 2M |
Khoảng cách phát hiện thực tế có thể thay đổi theo vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Với kim loại không có từ tính, khoảng cách phát hiện có thể thấp hơn so với sắt. Nên xác định khoảng cách vận hành phù hợp thay vì sử dụng cảm biến liên tục tại giới hạn danh định.
TL-N20MY2 được thiết kế cho hệ thống sử dụng nguồn AC 2 dây và chế độ ngõ ra NC. Khi lựa chọn cảm biến thay thế, cần đối chiếu trạng thái đóng cắt với yêu cầu của mạch điều khiển để bảo đảm thiết bị hoạt động đúng trình tự thiết kế.

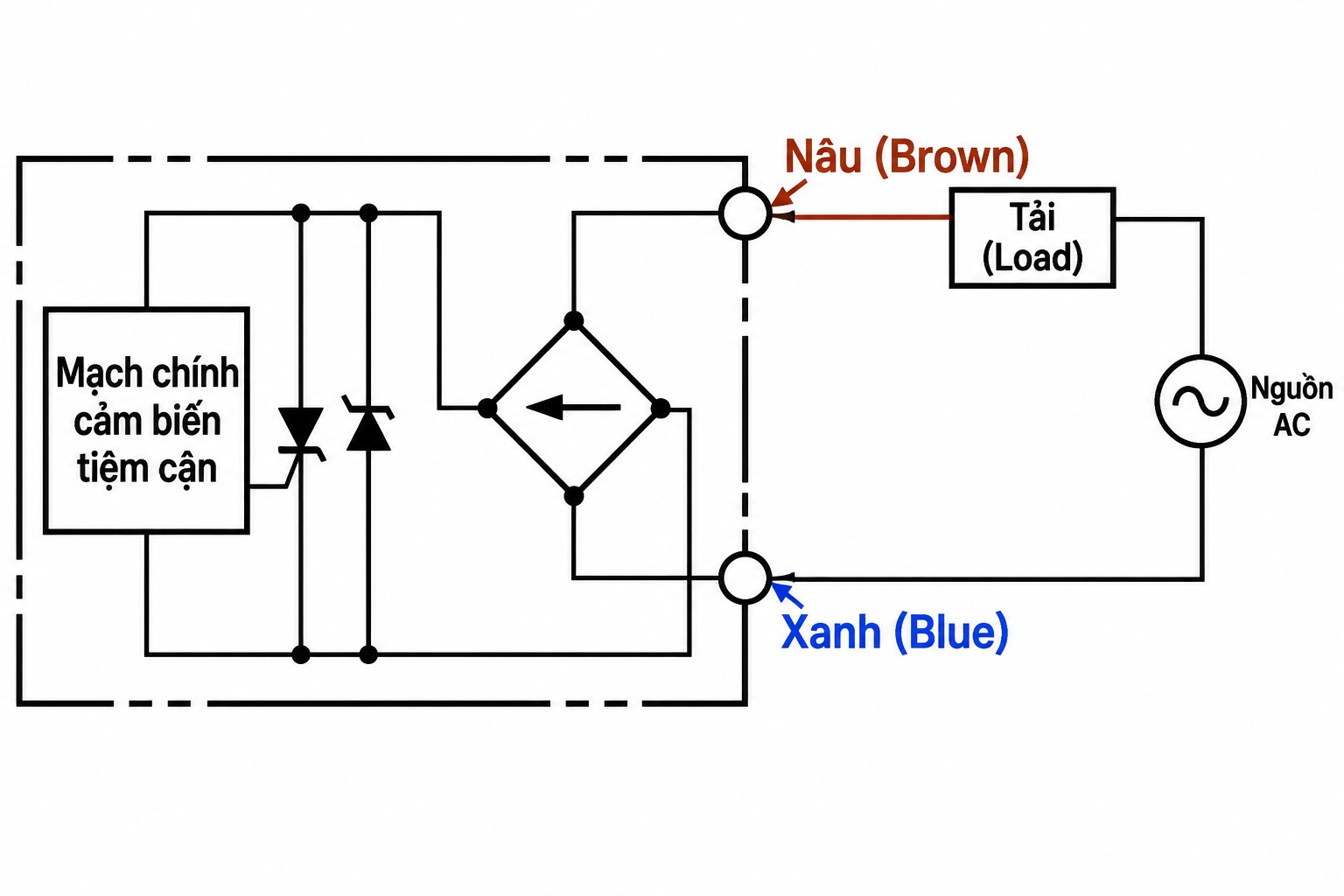

Trước khi đấu nối, cần kiểm tra sơ đồ đúng model TL-N20MY2 và xác nhận điện áp nguồn, dòng tải cũng như yêu cầu của mạch điều khiển. Không sử dụng sơ đồ của phiên bản DC 3 dây NPN hoặc PNP thay cho cảm biến AC 2 dây.
Ngắt nguồn điện trước khi đấu nối. Kiểm tra đúng điện áp cấp, giới hạn dòng tải và điều kiện vận hành theo tài liệu kỹ thuật. Việc lắp đặt nên được thực hiện bởi người có chuyên môn điện công nghiệp.

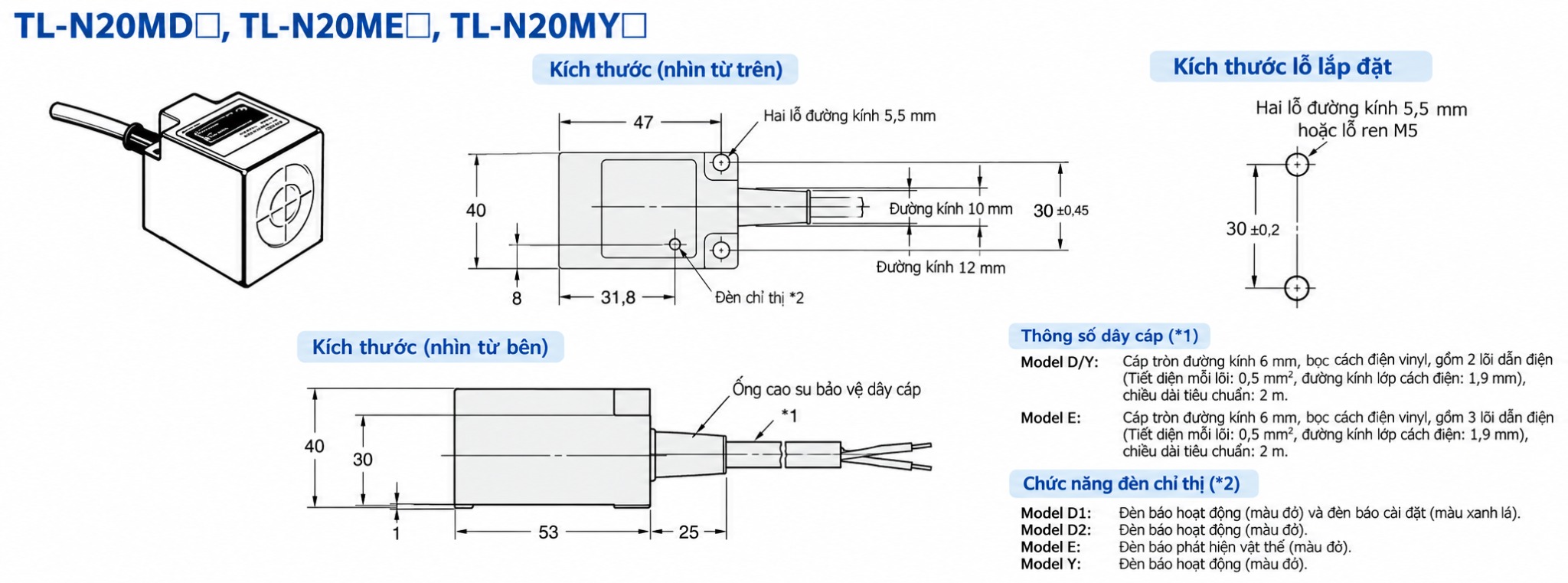

Trong công tác thay thế vật tư, việc đối chiếu kích thước giúp kỹ thuật viên đánh giá khả năng sử dụng lại giá đỡ và vị trí lắp hiện có. Hãy kiểm tra kích thước thân cảm biến, vị trí bắt cố định và khoảng cách đến vật thể mục tiêu trước khi xác nhận đơn hàng.
Catalogue dòng TL-N/TL-Q cung cấp thông tin tham khảo về các model, đặc tính hoạt động và điều kiện lắp đặt. Khi cần mua cảm biến thay thế, doanh nghiệp nên đối chiếu mã sản phẩm, nguồn cấp và chế độ ngõ ra với thiết bị đang sử dụng.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu cần đối chiếu các model khác trong cùng dòng, bạn có thể xem bài tổng hợp cảm biến tiệm cận Omron TL-N. Việc so sánh cấu hình AC 2 dây, DC 2 dây và DC 3 dây giúp xác định đúng model theo sơ đồ điện và yêu cầu vận hành của hệ thống.
Xem danh sách cảm biến tiệm cận Omron TL-N
Đối với nhu cầu mua vật tư bảo trì hoặc thay thế cảm biến trong dây chuyền sản xuất, doanh nghiệp nên cung cấp mã TL-N20MY2, số lượng cần mua, điện áp nguồn và thông tin thiết bị hiện hữu. Những dữ liệu này giúp kiểm tra cấu hình trước khi xác nhận đặt hàng.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
