Cảm biến tiệm cận Omron TL-N20MY1 có khoảng cách phát hiện danh định 20 mm, nguồn AC 2 dây và ngõ ra NO. Thiết bị phù hợp cho các ứng dụng phát hiện vị trí chi tiết kim loại trong máy móc và dây chuyền công nghiệp. Khi lựa chọn thay thế, cần đối chiếu điện áp AC, dòng tải và logic tín hiệu để bảo đảm tương thích với hệ thống hiện có.

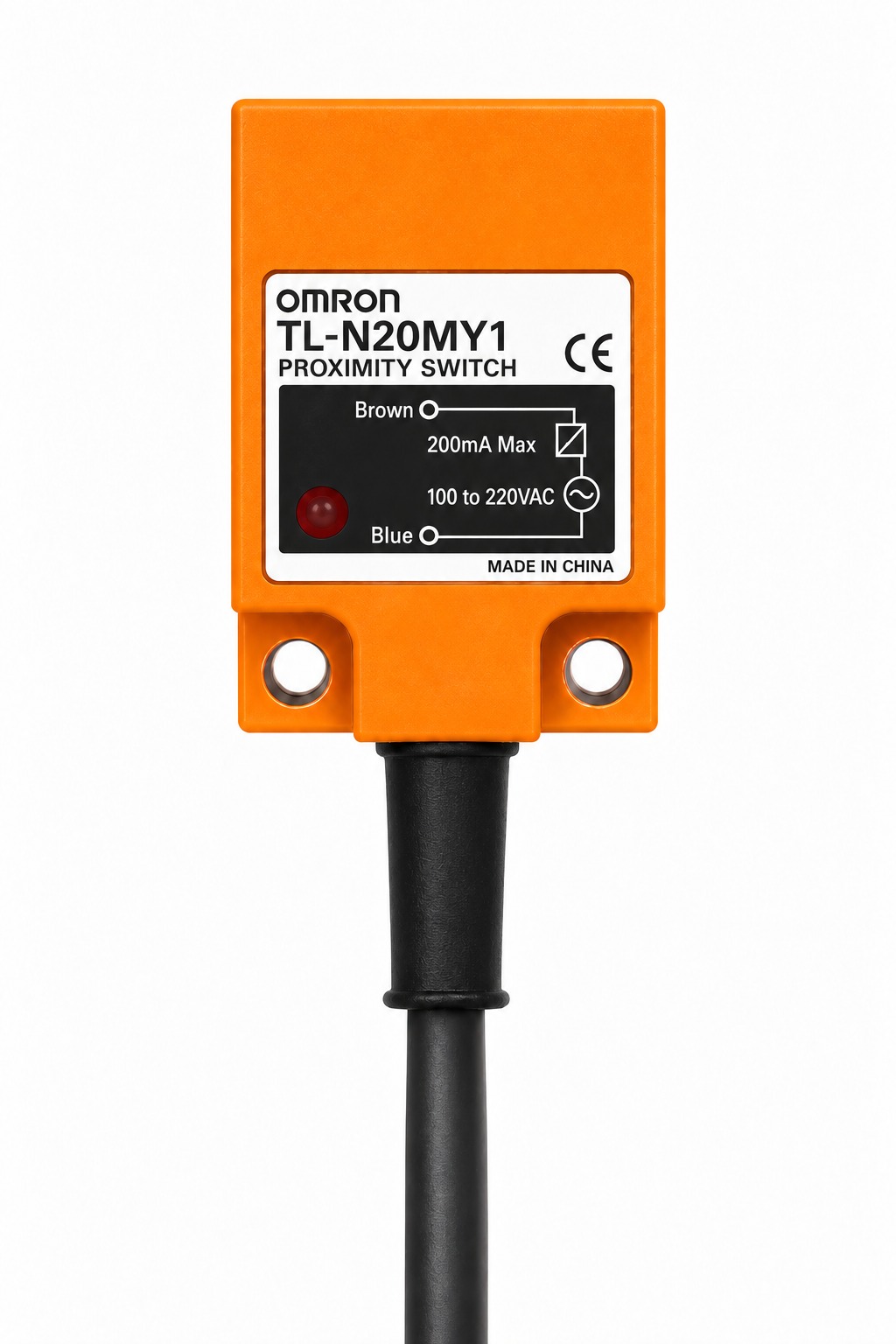

Omron TL-N20MY1 là cảm biến tiệm cận cảm ứng từ dạng vuông, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Model có khoảng cách phát hiện danh định 20 mm, sử dụng nguồn AC 2 dây và ngõ ra NO. Sản phẩm phù hợp để xem xét trong các ứng dụng kiểm tra vị trí chi tiết, phát hiện hành trình và điều khiển hoạt động của máy móc công nghiệp.
Với doanh nghiệp cần mua vật tư bảo trì hoặc thay thế cảm biến trên dây chuyền hiện có, điều quan trọng là xác nhận đúng cấu hình nguồn AC 2 dây. Không nên thay thế trực tiếp bằng model DC 3 dây chỉ vì kích thước và khoảng cách phát hiện tương tự, bởi cách đấu nối và đặc tính ngõ ra khác nhau.
Bảng thông số dưới đây hỗ trợ kỹ thuật viên và nhân viên thu mua đối chiếu mã hàng, điều kiện nguồn cấp và khả năng đáp ứng yêu cầu lắp đặt.
| Thương hiệu | Omron |
| Mã sản phẩm | TL-N20MY1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng vuông, loại không có lớp chắn từ |
| Kích thước đầu cảm biến | 40 x 41 x 53 mm |
| Khoảng cách phát hiện | 20 mm ±10% |
| Khoảng cách cài đặt | 0 đến 16 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 50 x 50 x 1 mm |
| Nguồn cấp | AC 2 dây |
| Điện áp nguồn danh định | AC 100 đến 220 V, 50/60 Hz |
| Dải điện áp hoạt động | AC 90 đến 250 V |
| Chế độ ngõ ra | NO - thường mở |
| Dòng tải đóng cắt | 10 đến 200 mA |
| Tần số đáp ứng | 10 Hz, giá trị trung bình |
| Đèn chỉ thị | Đèn báo hoạt động màu đỏ |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến +70 độ C, không đóng băng hoặc ngưng tụ |
| Chiều dài cáp | 2 m đối với phiên bản TL-N20MY1 2M |
Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước vật thể và điều kiện lắp đặt. Đối với kim loại không có từ tính, khoảng cách phát hiện có thể thấp hơn so với sắt. Nên kiểm tra vị trí lắp và khoảng cách vận hành thực tế trước khi đưa cảm biến vào sử dụng.
TL-N20MY1 sử dụng nguồn AC 2 dây, khác với các phiên bản DC 3 dây NPN trong cùng dòng TL-N. Khi vật thể kim loại đi vào vùng phát hiện, cảm biến thay đổi trạng thái đóng cắt theo nguyên lý hoạt động của ngõ ra NO. Việc chọn đúng cấu hình giúp duy trì logic điều khiển theo thiết kế của máy.

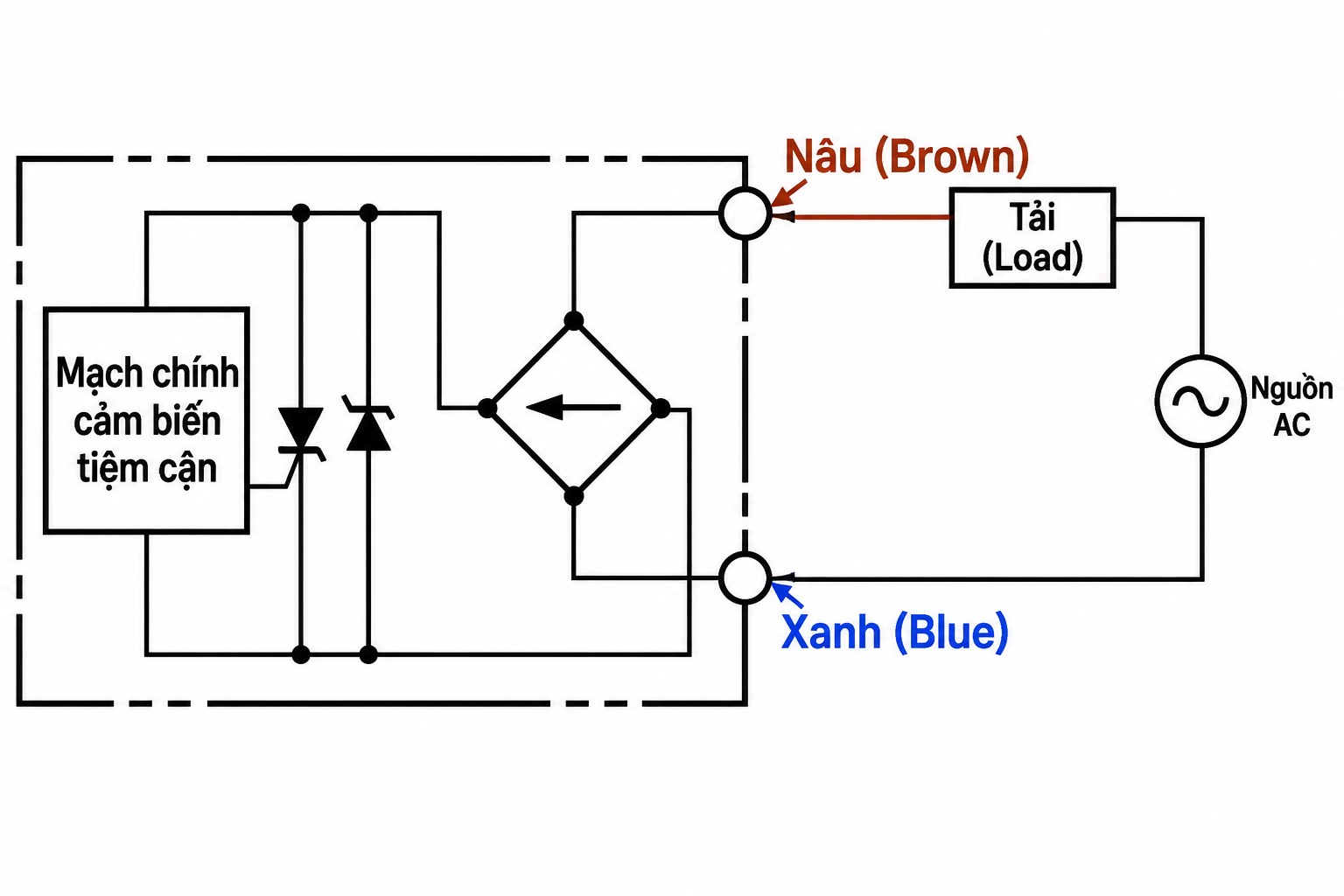

Trước khi lắp đặt, cần đối chiếu sơ đồ đấu dây của đúng model TL-N20MY1 với mạch điện hiện hữu. Cảm biến AC 2 dây có yêu cầu đấu nối khác với cảm biến DC 3 dây NPN hoặc PNP, do đó không nên sử dụng sơ đồ của model khác để thay thế.
Ngắt nguồn điện trước khi đấu nối. Kiểm tra đúng điện áp cấp, dòng tải và điều kiện làm việc theo tài liệu kỹ thuật. Việc lắp đặt cần được thực hiện bởi người có chuyên môn điện công nghiệp.

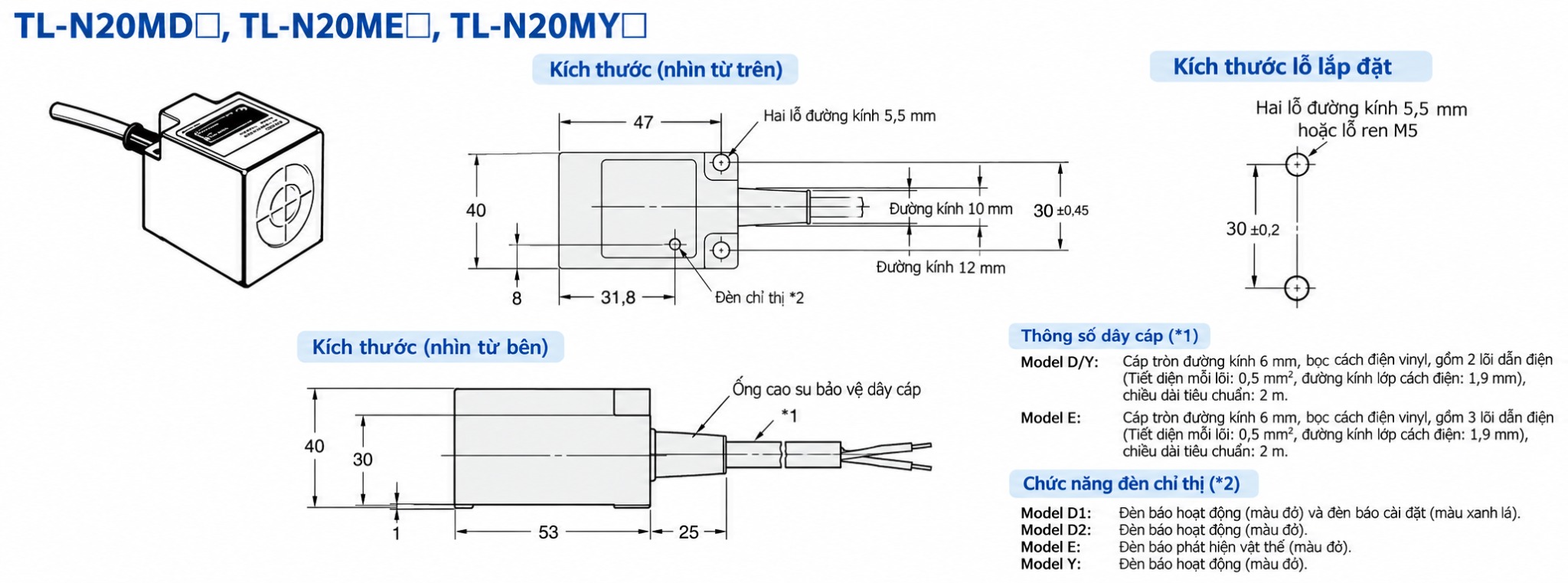

Khi thay cảm biến trên máy đang vận hành, việc kiểm tra kích thước thân và vị trí lắp đặt giúp hạn chế phát sinh điều chỉnh cơ khí. Kỹ thuật viên nên đối chiếu bản vẽ với cảm biến hiện có, vị trí bắt cố định và khoảng cách đến vật thể cần phát hiện trước khi xác nhận đặt hàng.
Catalogue kỹ thuật giúp khách hàng đối chiếu thêm các model trong dòng TL-N/TL-Q, thông số vận hành và lưu ý khi lắp đặt. Khi mua cảm biến thay thế, cần xác nhận đúng mã sản phẩm, nguồn cấp và chế độ ngõ ra để tránh nhầm lẫn giữa các phiên bản.
Xem catalogue và tài liệu kỹ thuật Omron TL-N/TL-Q (PDF)
Nếu doanh nghiệp cần so sánh thêm các model có khoảng cách phát hiện hoặc kiểu ngõ ra khác nhau, hãy tham khảo bài tổng hợp dòng TL-N. Việc đối chiếu giữa các phiên bản AC 2 dây và DC 3 dây giúp lựa chọn đúng cảm biến theo sơ đồ điện và yêu cầu vận hành của máy.
Xem danh sách cảm biến tiệm cận Omron TL-N
Đối với nhu cầu mua vật tư bảo trì hoặc thay thế cảm biến trong dây chuyền sản xuất, doanh nghiệp nên cung cấp mã TL-N20MY1, số lượng cần mua, điện áp nguồn và thông tin thiết bị đang sử dụng. Các thông tin này giúp kiểm tra cấu hình trước khi xác nhận đơn hàng.
Nếu yêu cầu hàng chính hãng, hãy xác nhận tình trạng hàng hóa và chứng từ liên quan đến nguồn gốc, chất lượng của lô hàng trước khi đặt mua. Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra mã sản phẩm, tư vấn lựa chọn và nhận báo giá theo nhu cầu thực tế.
