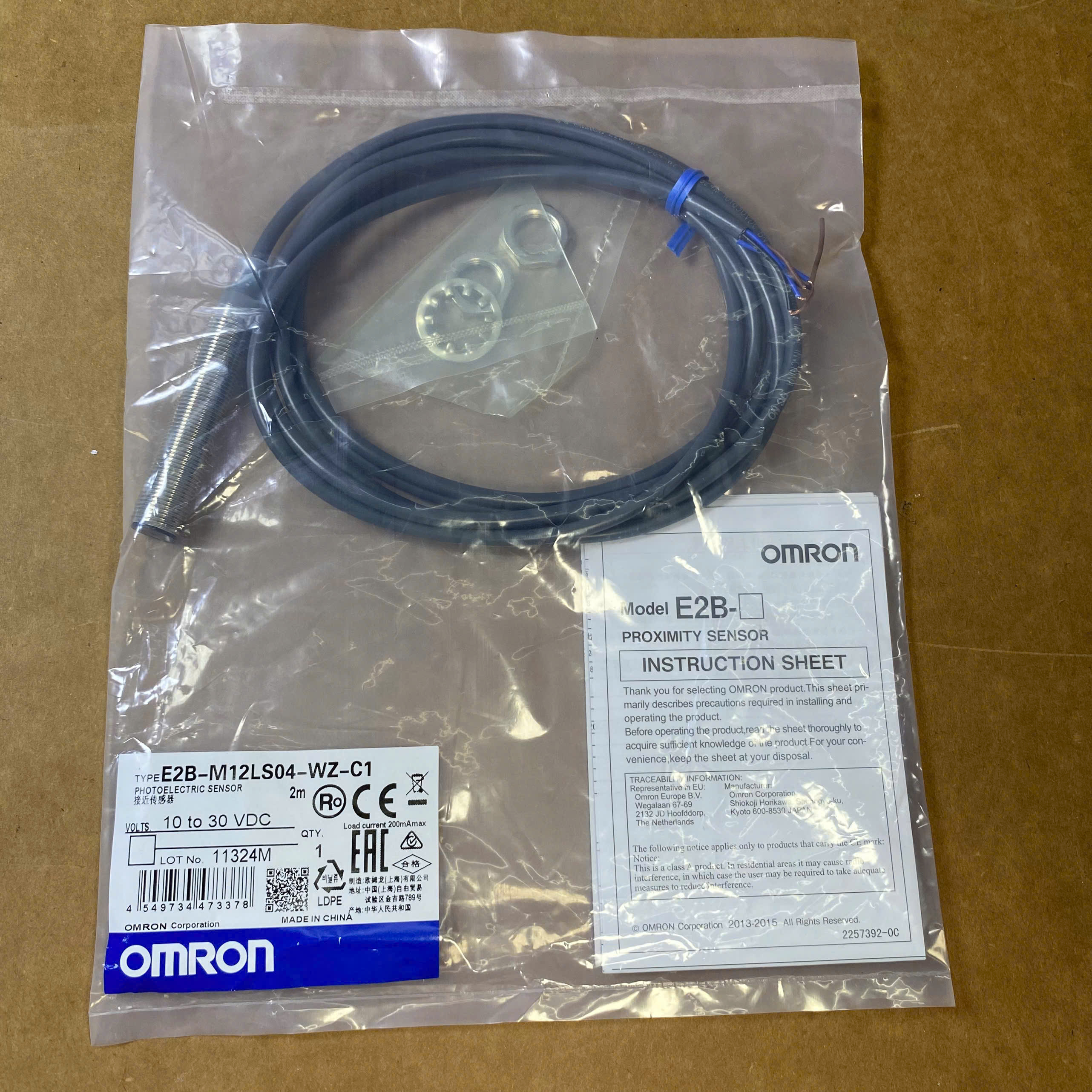

Cảm biến tiệm cận Omron E2B-M12LS04-WZ-C1 là cảm biến cảm ứng từ thân ren M12 dài, loại shielded, khoảng cách phát hiện danh định 4 mm, ngõ ra NPN thường mở NO. Sản phẩm sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp để phát hiện vật thể kim loại trong máy tự động, băng tải và hệ thống điều khiển có đầu vào tương thích NPN.
Cảm biến tiệm cận Omron E2B-M12LS04-WZ-C1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại không cần tiếp xúc trực tiếp. Sản phẩm có thân ren M12 dài, loại shielded, khoảng cách phát hiện danh định 4 mm và ngõ ra NPN thường mở NO. Cảm biến sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp cho máy tự động và hệ thống điều khiển công nghiệp có đầu vào tương thích NPN.
Omron E2B-M12LS04-WZ-C1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Dòng sản phẩm có nhiều kích thước, khoảng cách phát hiện, kiểu thân và cấu hình ngõ ra để đáp ứng những yêu cầu lắp đặt khác nhau trong hệ thống tự động hóa.
Model này có thân ren M12 dài, kiểu shielded và khoảng cách phát hiện danh định 4 mm. Thiết kế thân ren kết hợp hai đai ốc kẹp giúp điều chỉnh vị trí lắp trên giá đỡ phù hợp. Phiên bản WZ sử dụng dây PVC đấu sẵn, với tiết diện lõi 0,3 mm² theo phần giải mã model trong catalogue Omron E2B.
Điểm quan trọng khi lựa chọn sản phẩm là ký hiệu C1: đây là phiên bản ngõ ra NPN, chế độ thường mở NO. Vì vậy, cần kiểm tra loại đầu vào PLC hoặc bộ điều khiển trước khi thay thế cho cảm biến PNP.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M12LS04-WZ-C1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M12 |
| Kiểu thân | Thân dài, dạng trụ ren |
| Kiểu bảo vệ từ | Shielded |
| Khoảng cách phát hiện danh định | 4 mm ± 10% |
| Khoảng cách cài đặt | 0–3,2 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách có thể giảm với kim loại không chứa sắt |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, độ gợn điện áp đỉnh-đỉnh tối đa 10% theo catalogue |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA, điện áp tải tối đa 30 VDC |
| Điện áp dư ngõ ra | Tối đa 2 V theo điều kiện thử nghiệm catalogue |
| Đèn báo | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn, loại WZ |
| Đường kính cáp | 4 mm |
| Tiết diện lõi dây | 0,3 mm² |
| Chiều dài dây | 2 m theo nhãn sản phẩm |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện danh định được đo trong điều kiện tiêu chuẩn của nhà sản xuất. Khoảng cách thực tế phụ thuộc vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Hãy đối chiếu catalogue trước khi sử dụng trong ứng dụng yêu cầu độ chính xác cao.

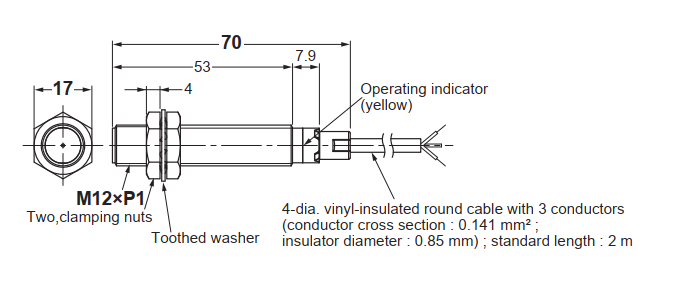

Bản vẽ kỹ thuật được cung cấp cho dòng cảm biến M12 thân dài thể hiện ren M12×P1, chiều dài tổng thể 70 mm và kích thước chiều dài 53 mm được ghi trên bản vẽ. Cảm biến có hai đai ốc kẹp và vòng đệm răng để cố định. Khi thiết kế giá đỡ, cần kiểm tra bản vẽ gốc của đúng phiên bản và bố trí không gian cho dây cáp.

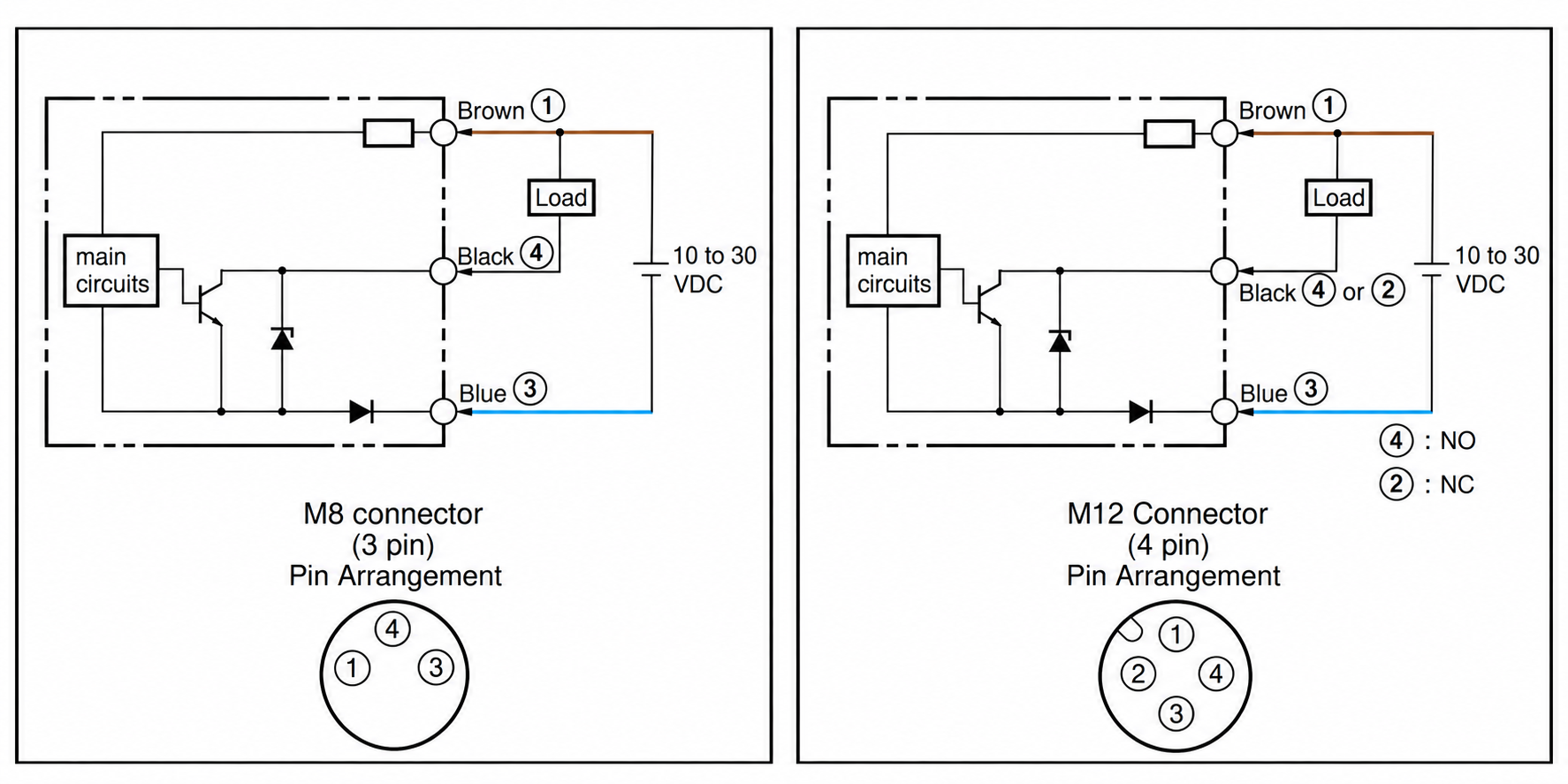

Omron E2B-M12LS04-WZ-C1 sử dụng ngõ ra NPN open collector, thường mở NO. Theo quy ước màu dây thông dụng của cảm biến DC 3 dây, dây nâu dùng cho nguồn dương, dây xanh dương dùng cho 0 V và dây đen là tín hiệu ngõ ra. Cần xác minh quy ước trong tài liệu đi kèm đúng mã hàng trước khi đấu nối.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra NPN, thường mở NO |
Với ngõ ra NPN, tải hoặc đầu vào PLC tương thích thường được nối giữa nguồn dương và dây tín hiệu đen theo sơ đồ đấu nối của nhà sản xuất. Khi cảm biến phát hiện mục tiêu, ngõ ra NPN kéo tín hiệu về mức 0 V để tạo trạng thái ON cho mạch tải phù hợp.
Trước khi đấu nối, cần kiểm tra loại đầu vào PLC, sơ đồ mạch, điện áp nguồn và dòng tải. Không áp dụng sơ đồ PNP cho model NPN này. Ngắt nguồn trước khi thực hiện đấu dây hoặc thay thế cảm biến.
Cảm biến tiệm cận cảm ứng từ tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại tiến vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra.
Phiên bản NPN NO chỉ chuyển trạng thái ngõ ra theo cấu hình thường mở khi phát hiện mục tiêu. Thiết kế không tiếp xúc trực tiếp giúp giảm hao mòn cơ học so với công tắc hành trình tiếp xúc trong những ứng dụng phù hợp.
Đèn LED màu vàng hỗ trợ quan sát trạng thái hoạt động. Catalogue dòng E2B nêu các chức năng bảo vệ gồm bảo vệ đảo cực ngõ ra, bảo vệ đảo cực nguồn, chống xung và bảo vệ ngắn mạch. Các chức năng này không thay thế yêu cầu đấu nối đúng và vận hành trong giới hạn thông số.
Khoảng cách phát hiện danh định 4 mm phù hợp với các ứng dụng cần phát hiện ở cự ly gần. Kiểu shielded hỗ trợ bố trí lắp đặt theo điều kiện về kim loại xung quanh do nhà sản xuất quy định; cần tuân thủ hướng dẫn lắp đặt trong catalogue.
Catalogue Omron E2B cung cấp bảng mã đặt hàng, cách giải mã model, thông số kỹ thuật và bản vẽ tham khảo. Có thể tra bảng mã sản phẩm ở trang 2, phần giải thích mã model ở trang 5 và thông số kỹ thuật dòng M12 ở trang 7.
