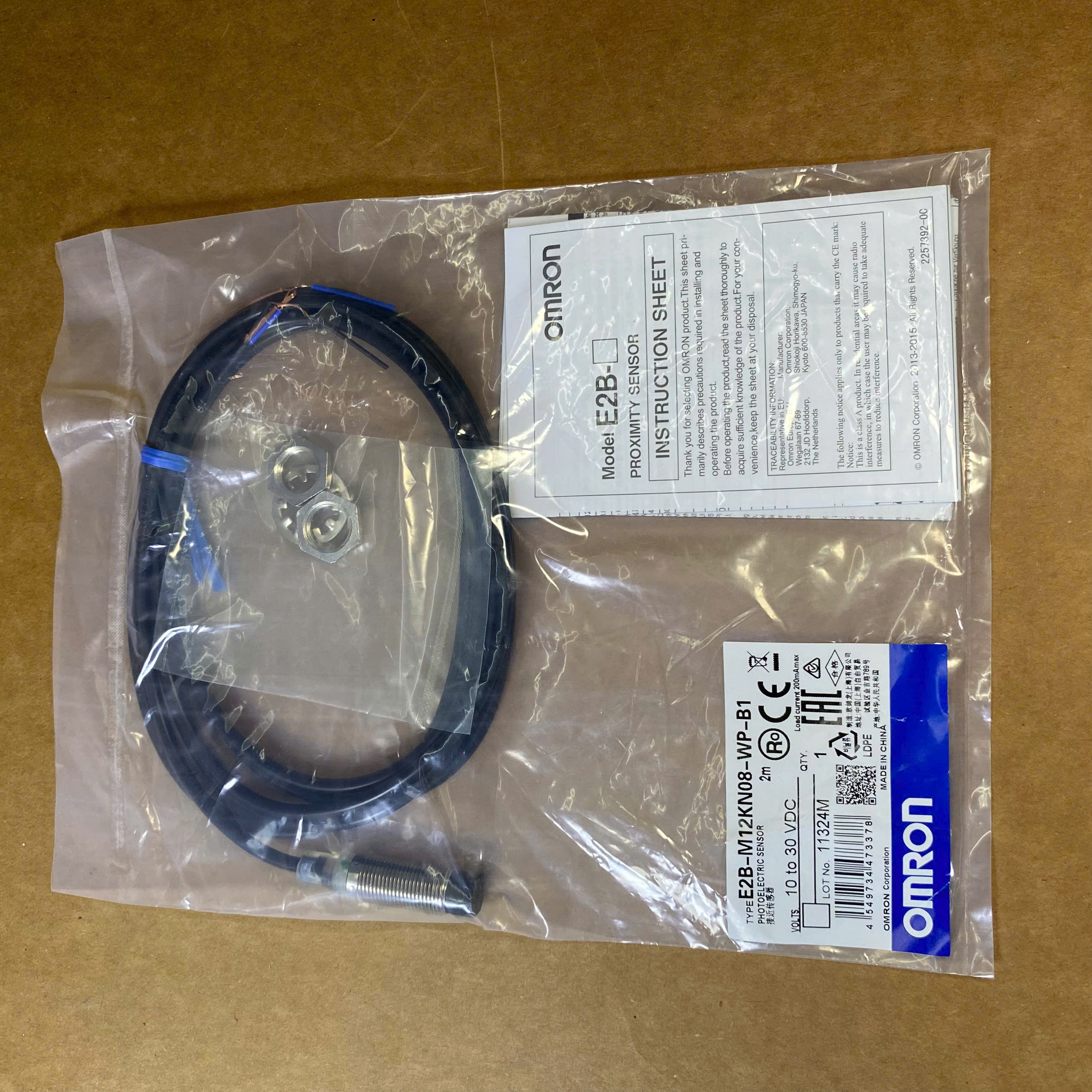

Cảm biến tiệm cận Omron E2B-M12KN08-WP-B1 là cảm biến phát hiện kim loại không tiếp xúc, đường kính M12, khoảng cách phát hiện 8 mm, ngõ ra PNP thường mở NO và dây cáp dài 2 m. Sản phẩm sử dụng nguồn 10–30 VDC, cấp bảo vệ IP67, phù hợp cho máy tự động, băng tải, hệ thống định vị và kiểm tra vị trí chi tiết kim loại.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-B1 là thiết bị phát hiện kim loại không tiếp xúc thuộc dòng E2B của Omron. Sản phẩm có thân trụ ren M12, khoảng cách phát hiện danh định 8 mm, ngõ ra PNP thường mở (NO), dây cáp PVC dài 2 m và nguồn cấp 10–30 VDC. Với cấp bảo vệ IP67, thiết bị phù hợp cho nhiều ứng dụng tự động hóa công nghiệp như kiểm tra vị trí chi tiết, phát hiện vật thể kim loại, điều khiển băng tải và nhận tín hiệu đầu vào PLC.
Omron E2B-M12KN08-WP-B1 là cảm biến tiệm cận cảm ứng từ dạng trụ, được thiết kế để phát hiện vật thể kim loại mà không cần tiếp xúc cơ học trực tiếp. Khi kim loại đi vào vùng phát hiện, cảm biến thay đổi trạng thái ngõ ra để gửi tín hiệu đến PLC, bộ điều khiển hoặc mạch điều khiển máy.
Mã sản phẩm thể hiện các đặc điểm chính: M12 là kích thước thân ren đường kính danh định 12 mm; K là thân ngắn; N là loại không có lớp bảo vệ từ (unshielded); 08 là khoảng cách phát hiện danh định 8 mm; WP là loại dây PVC đấu sẵn; B1 là ngõ ra PNP, chế độ thường mở NO. Theo catalogue E2B, mẫu dây liền WP tiêu chuẩn có chiều dài cáp 2 m.
Thiết kế thân ren giúp kỹ thuật viên dễ lắp đặt trên giá đỡ hoặc thành máy bằng đai ốc đi kèm. Khi lựa chọn, cần kiểm tra không gian lắp đặt, khoảng cách phát hiện, loại ngõ ra PNP/NPN và chế độ NO/NC để bảo đảm cảm biến tương thích với hệ thống điều khiển hiện có.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M12KN08-WP-B1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M12 |
| Kiểu thân | Thân ngắn, dạng trụ ren |
| Kiểu bảo vệ từ | Unshielded – không có lớp bảo vệ từ |
| Khoảng cách phát hiện danh định | 8 mm ± 10% |
| Khoảng cách cài đặt | 0–6,4 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách có thể giảm với kim loại không chứa sắt |
| Kiểu ngõ ra | PNP, open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp quy định trong catalogue |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA |
| Điện áp dư ngõ ra | Tối đa 2 V theo điều kiện đo trong catalogue |
| Đèn báo trạng thái | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn, loại WP |
| Chiều dài cáp tiêu chuẩn | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện 8 mm là giá trị danh định theo điều kiện thử nghiệm tiêu chuẩn, không có nghĩa mọi vật liệu kim loại đều được phát hiện ở đúng khoảng cách này. Cần căn cứ vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt thực tế khi thiết kế máy.
Catalogue dòng Omron E2B cung cấp thông tin về mã đặt hàng, thông số kỹ thuật, khoảng cách phát hiện, điều kiện lắp đặt và sơ đồ kết nối. Kỹ thuật viên nên đối chiếu tài liệu trước khi thay thế cảm biến hoặc đấu nối vào hệ thống điều khiển.
Xem hoặc tải catalogue cảm biến tiệm cận Omron E2B (PDF)
Thay URL_CATALOGUE_OMRON_E2B bằng đường dẫn tệp PDF sau khi tải catalogue lên website. Chỉ bổ sung liên kết hướng dẫn sử dụng riêng cho mã sản phẩm nếu có tài liệu thực tế tương ứng.

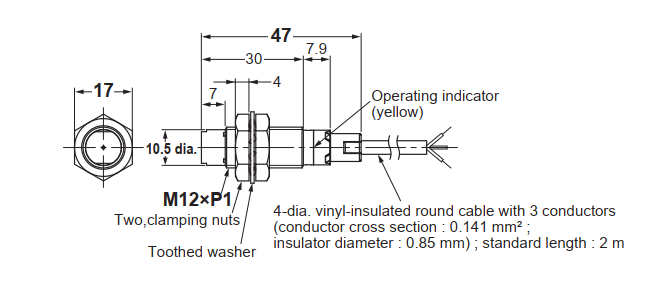

Bản vẽ kích thước giúp xác định không gian lắp đặt và vị trí cố định cảm biến trên giá đỡ. Theo bản vẽ được cung cấp, thân có ren M12×P1; chiều dài tổng thể thể hiện trên bản vẽ là 47 mm, phần thân được ghi kích thước 30 mm. Hãy kiểm tra lại các kích thước lắp đặt trên bản vẽ gốc trước khi gia công giá đỡ hoặc thiết kế đồ gá.

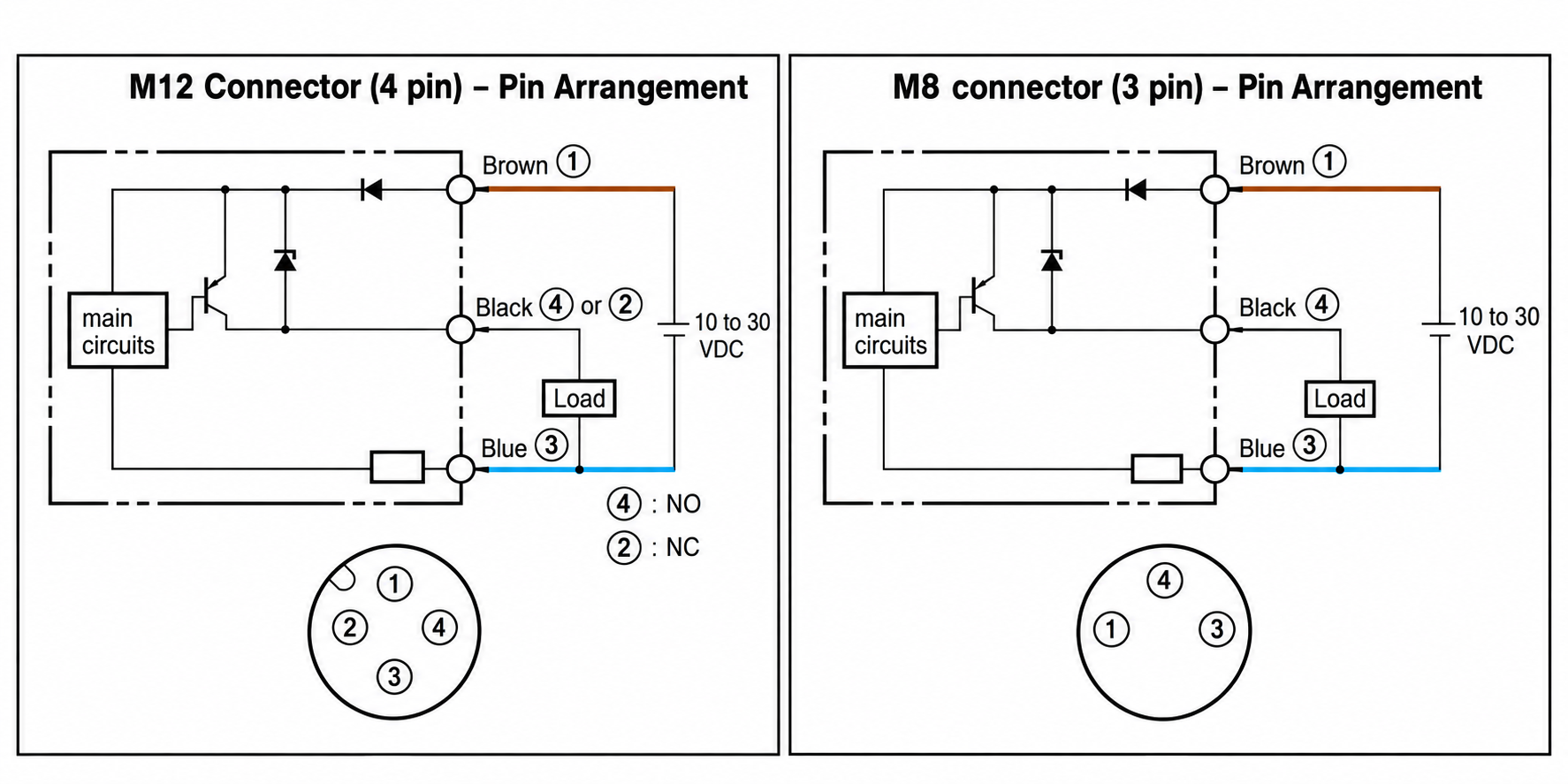

Đây là cảm biến ngõ ra PNP, thường mở NO, sử dụng nguồn một chiều 10–30 VDC. Với loại dây liền, quy ước màu dây thường dùng của cảm biến DC 3 dây là nâu cho nguồn dương, xanh dương cho 0 V và đen cho ngõ ra. Cần xác nhận quy ước dây trong tài liệu đi kèm sản phẩm trước khi đấu nối.
| Màu dây | Chức năng dự kiến |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra PNP, thường mở NO |
Đối với đầu vào PLC, ngõ ra PNP thường cấp điện áp dương về ngõ vào khi cảm biến phát hiện vật thể. Cần kiểm tra loại đầu vào PLC và cách đấu chung 0 V theo sơ đồ của nhà sản xuất. Không sử dụng sơ đồ chân của đầu nối M12 4 chân hoặc M8 3 chân thay cho sơ đồ dây liền của mã WP nếu chưa xác minh sự tương ứng.
Trước khi vận hành, ngắt nguồn khi đấu dây, kiểm tra đúng cực nguồn và tránh để dây ngõ ra chạm trực tiếp vào nguồn hoặc 0 V. Nếu hệ thống không nhận tín hiệu, hãy kiểm tra nguồn cấp, khoảng cách cảm biến đến vật thể, loại đầu vào PLC và trạng thái LED báo hoạt động.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-B1 hoạt động theo nguyên lý cảm ứng điện từ. Mạch bên trong tạo trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và mạch điện tử chuyển trạng thái ngõ ra.
Do không cần tiếp xúc trực tiếp với vật thể, cảm biến phù hợp với các vị trí cần phát hiện liên tục, hạn chế mài mòn cơ khí hoặc tránh sử dụng công tắc hành trình tiếp xúc. Ngõ ra PNP NO cho phép hệ thống điều khiển nhận tín hiệu khi có vật thể đi vào vùng phát hiện, theo điều kiện vận hành của cảm biến.
Thiết bị có đèn LED vàng hỗ trợ quan sát trạng thái hoạt động tại hiện trường. Catalogue dòng E2B cũng nêu các mạch bảo vệ như bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, chống xung và bảo vệ ngắn mạch. Người dùng vẫn cần tuân thủ giới hạn điện áp, dòng tải và hướng dẫn lắp đặt của nhà sản xuất.
Khoảng cách phát hiện danh định 8 mm phù hợp với những ứng dụng cần phát hiện ở khoảng cách gần đến trung bình trong nhóm cảm biến M12. Do mã này thuộc loại unshielded, cần chú ý ảnh hưởng của kim loại xung quanh và tuân thủ khoảng cách lắp đặt theo tài liệu Omron.
Khi so sánh với cảm biến của các thương hiệu khác, nên đánh giá dựa trên khoảng cách phát hiện thực tế, kiểu ngõ ra, kích thước thân, cấp bảo vệ, tốc độ đáp ứng, khả năng lắp đặt và mức độ tương thích với PLC. Không nên chỉ dựa vào thương hiệu hoặc khoảng cách phát hiện danh định để quyết định thay thế.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-B1 là lựa chọn dành cho các hệ thống cần phát hiện kim loại không tiếp xúc, thân M12, khoảng cách phát hiện danh định 8 mm, ngõ ra PNP thường mở và dây cáp liền dài 2 m. Trước khi đặt mua, hãy đối chiếu mã sản phẩm với yêu cầu về PLC, nguồn cấp, khoảng cách lắp đặt và điều kiện làm việc của máy.
Liên hệ TudonghoaAZ để được tư vấn lựa chọn cảm biến tiệm cận Omron phù hợp, kiểm tra mã hàng và nhận báo giá theo nhu cầu thực tế. Khi yêu cầu báo giá, vui lòng cung cấp mã E2B-M12KN08-WP-B1 và số lượng cần sử dụng để được hỗ trợ nhanh hơn.
