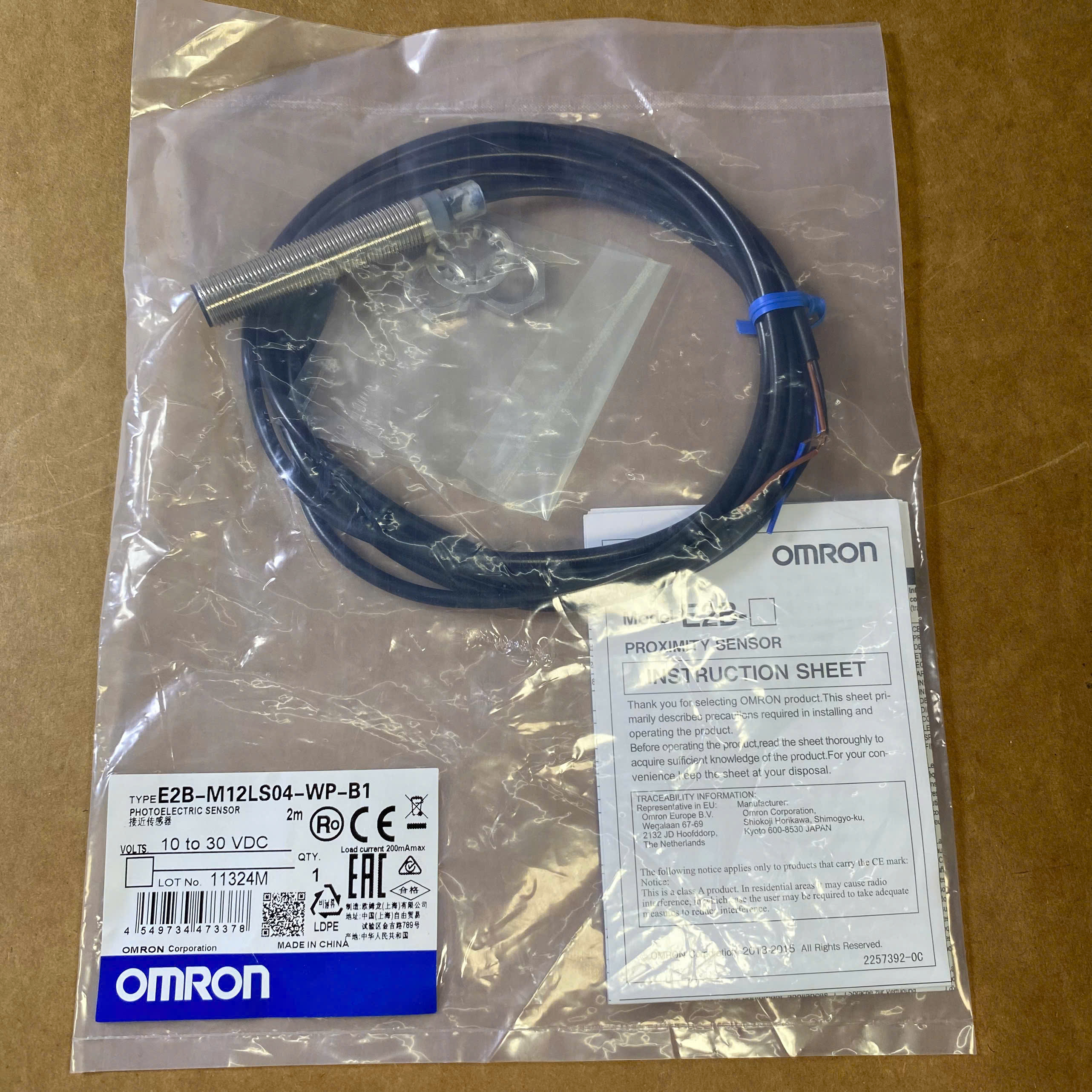

Cảm biến tiệm cận Omron E2B-M12LS04-WP-B1 là cảm biến phát hiện kim loại không tiếp xúc, thân ren M12 dài, loại shielded, khoảng cách phát hiện danh định 4 mm và ngõ ra PNP thường mở NO. Sản phẩm sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m và cấp bảo vệ IP67, phù hợp cho máy tự động, băng tải và hệ thống điều khiển PLC có đầu vào tương thích PNP.
Cảm biến tiệm cận Omron E2B-M12LS04-WP-B1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có thân ren M12 dài, kiểu shielded, khoảng cách phát hiện danh định 4 mm và ngõ ra PNP thường mở NO. Cảm biến sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m và cấp bảo vệ IP67, phù hợp với nhiều ứng dụng tự động hóa công nghiệp.
Omron E2B-M12LS04-WP-B1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Dòng sản phẩm có nhiều kích thước, khoảng cách phát hiện, kiểu thân và phương thức kết nối, giúp người dùng lựa chọn thiết bị phù hợp với không gian lắp đặt và yêu cầu điều khiển của máy.
Với thân ren M12 dài và khoảng cách phát hiện danh định 4 mm, model này thích hợp cho các vị trí cần lắp cảm biến xuyên qua giá đỡ hoặc điều chỉnh vị trí phát hiện bằng hai đai ốc. Kiểu shielded giúp cảm biến phù hợp hơn với các vị trí lắp đặt có yêu cầu bố trí kim loại xung quanh theo điều kiện quy định trong catalogue.
Mã sản phẩm có thể được giải thích như sau: M12 là thân ren hệ mét kích thước 12 mm; L là thân dài; S là loại shielded; 04 là khoảng cách phát hiện danh định 4 mm; WP là kiểu dây PVC đấu sẵn; B1 biểu thị ngõ ra PNP và chế độ thường mở NO. Phiên bản WP có dây cáp tiêu chuẩn dài 2 m.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M12LS04-WP-B1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M12 |
| Kiểu thân | Thân dài, dạng trụ ren |
| Kiểu bảo vệ từ | Shielded – có bảo vệ từ |
| Khoảng cách phát hiện danh định | 4 mm ± 10% |
| Khoảng cách cài đặt | 0–3,2 mm |
| Đối tượng phát hiện | Kim loại, với khoảng cách giảm khi sử dụng kim loại không chứa sắt |
| Ngõ ra | PNP open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp theo catalogue |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA |
| Điện áp dư ngõ ra | Tối đa 2 V theo điều kiện đo của catalogue |
| Đèn báo | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn |
| Chiều dài dây tiêu chuẩn | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện danh định được xác định theo điều kiện thử nghiệm tiêu chuẩn của nhà sản xuất. Khoảng cách sử dụng thực tế phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Cần tham khảo catalogue trước khi thiết kế hoặc thay thế cảm biến.

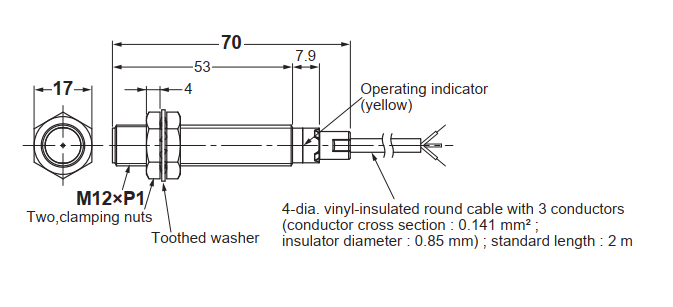

Bản vẽ kỹ thuật bạn cung cấp thể hiện thân ren M12×P1, chiều dài tổng thể 70 mm và kích thước chiều dài 53 mm được ghi trên hình. Cảm biến có hai đai ốc kẹp và vòng đệm răng để cố định trên giá đỡ. Khi thiết kế đồ gá, nên sử dụng bản vẽ gốc và kiểm tra các kích thước liên quan trước khi gia công.
Omron E2B-M12LS04-WP-B1 sử dụng ngõ ra PNP thường mở NO và nguồn cấp 10–30 VDC. Với phiên bản dây liền 3 dây, quy ước màu dây thông dụng của dòng này là nâu cho nguồn dương, xanh dương cho 0 V và đen cho tín hiệu ngõ ra. Cần đối chiếu hướng dẫn đi kèm đúng mã hàng trước khi đấu nối.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra PNP, thường mở NO |
Với ngõ ra PNP, khi cảm biến phát hiện mục tiêu, ngõ ra thường cấp điện áp dương cho tải hoặc đầu vào điều khiển tương thích. Khi đấu vào PLC, cần kiểm tra loại đầu vào và sơ đồ đấu nối của PLC để bảo đảm cảm biến hoạt động đúng. Ngắt nguồn trước khi đấu dây hoặc thay thế thiết bị.

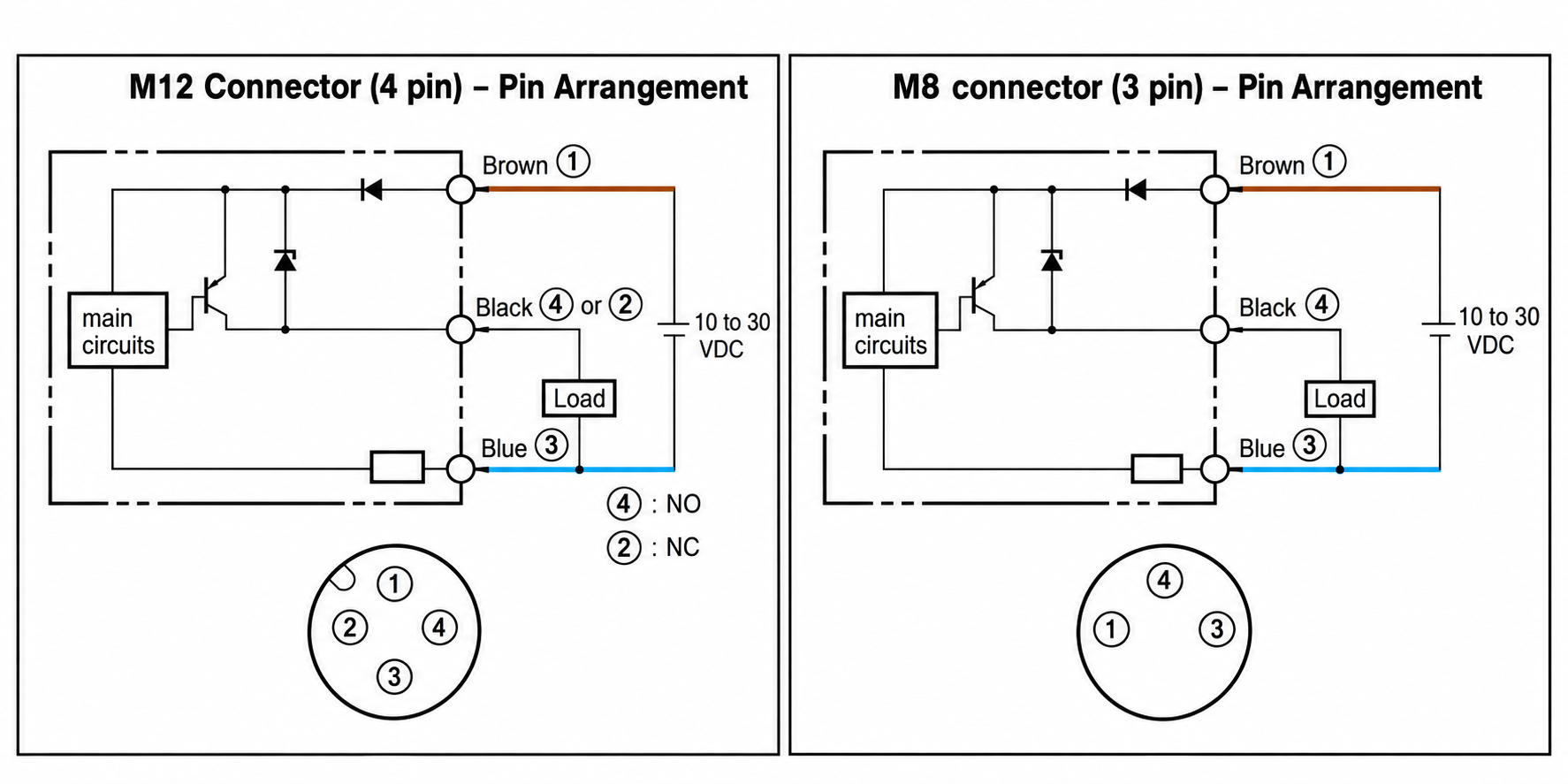

Hình sơ đồ chân M12 4 pin trong tài liệu áp dụng cho phiên bản sử dụng đầu nối M12, không phải sơ đồ chân trực tiếp của phiên bản WP dây liền. Không dùng sơ đồ đầu nối thay thế cho sơ đồ dây của mã này nếu chưa xác minh.
Cảm biến tiệm cận cảm ứng từ tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại tiến vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra.
Do không cần tiếp xúc cơ học trực tiếp với vật thể, cảm biến phù hợp cho các ứng dụng phát hiện lặp lại trong máy tự động. Ngõ ra PNP NO tạo tín hiệu khi phát hiện vật thể theo điều kiện hoạt động của thiết bị và mạch điều khiển.
Đèn LED màu vàng hỗ trợ quan sát trạng thái hoạt động. Catalogue dòng E2B cũng nêu các chức năng bảo vệ như bảo vệ đảo cực ngõ ra, bảo vệ đảo cực nguồn, chống xung và bảo vệ ngắn mạch. Các chức năng này không thay thế yêu cầu đấu nối đúng và vận hành trong giới hạn kỹ thuật.
Khoảng cách phát hiện danh định 4 mm phù hợp với những vị trí cần phát hiện ở cự ly gần. Kiểu shielded hỗ trợ bố trí lắp đặt theo các yêu cầu về kim loại xung quanh của nhà sản xuất; vẫn cần tuân thủ hướng dẫn lắp đặt và khoảng cách quy định.
Catalogue Omron E2B cung cấp bảng mã đặt hàng, cách giải mã model, thông số kỹ thuật và bản vẽ tham khảo. Đối với mã E2B-M12LS04-WP-B1, có thể tham khảo bảng mã ở trang 2, phần Model Number Legend ở trang 5 và thông số kỹ thuật M12 ở trang 7.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Cảm biến tiệm cận Omron E2B-M12LS04-WP-B1 là lựa chọn cho các ứng dụng cần phát hiện kim loại không tiếp xúc, thân M12 dài, khoảng cách phát hiện danh định 4 mm và ngõ ra PNP thường mở. Trước khi đặt hàng, hãy xác nhận đúng mã sản phẩm và khả năng tương thích với hệ thống điều khiển đang sử dụng.
