Cảm biến tiệm cận Omron E2B-M18KS08-WP-B1 là cảm biến cảm ứng từ thân trụ ren M18, kiểu thân ngắn, loại shielded, khoảng cách phát hiện danh định 8 mm. Thiết bị có ngõ ra PNP thường mở NO, sử dụng nguồn 10–30 VDC và dây PVC đấu sẵn dài 2 m. Sản phẩm phù hợp phát hiện vật thể kim loại trong máy tự động, băng tải và hệ thống điều khiển công nghiệp có đầu vào tương thích PNP.
Cảm biến tiệm cận Omron E2B-M18KS08-WP-B1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có thân trụ ren M18, kiểu thân ngắn, cấu trúc shielded và khoảng cách phát hiện danh định 8 mm. Cảm biến sử dụng ngõ ra PNP thường mở NO, nguồn cấp 10–30 VDC và dây PVC đấu sẵn dài 2 m, phù hợp với các hệ thống tự động hóa sử dụng đầu vào PLC tương thích PNP.
Omron E2B-M18KS08-WP-B1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Thiết bị được sử dụng để nhận biết sự hiện diện hoặc vị trí của chi tiết kim loại trong máy móc, dây chuyền sản xuất và hệ thống điều khiển tự động.
Model có thân ren M18, thân ngắn và kiểu shielded. Khoảng cách phát hiện danh định là 8 mm. Cấu trúc shielded hỗ trợ lắp đặt trong các ứng dụng có yêu cầu bố trí cảm biến sát bề mặt kim loại hơn so với loại unshielded, nhưng vẫn cần tuân thủ hướng dẫn lắp đặt và khoảng cách với kim loại xung quanh của nhà sản xuất.
Hậu tố B1 thể hiện ngõ ra PNP và chế độ thường mở NO. Phiên bản WP sử dụng dây PVC đấu sẵn dài tiêu chuẩn 2 m, thuận tiện khi kết nối với tủ điện hoặc bộ điều khiển phù hợp.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M18KS08-WP-B1 |
| Loại thiết bị | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M18 |
| Kiểu thân | Thân ngắn, dạng trụ ren |
| Kiểu bảo vệ từ | Shielded |
| Khoảng cách phát hiện danh định | 8 mm ± 10% |
| Khoảng cách cài đặt | 0–6,4 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách phát hiện giảm với kim loại không chứa sắt |
| Kích thước vật thể chuẩn | Thép mềm ST37, 24 × 24 × 1 mm |
| Tần số đáp ứng | 500 Hz |
| Kiểu ngõ ra | PNP open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp đỉnh-đỉnh 10% |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA, điện áp tải tối đa 30 VDC |
| Điện áp dư ngõ ra | Tối đa 2 V tại dòng tải 200 mA với cáp dài 2 m |
| Đèn báo hoạt động | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn, loại WP |
| Đường kính cáp | 4 mm |
| Tiết diện lõi dây | 0,141 mm² |
| Chiều dài dây | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
| Đai ốc kẹp | Đồng mạ niken |
Lưu ý: Khoảng cách phát hiện danh định được xác định theo điều kiện thử nghiệm tiêu chuẩn. Khoảng cách thực tế thay đổi theo vật liệu, kích thước mục tiêu, cách lắp đặt và môi trường xung quanh.

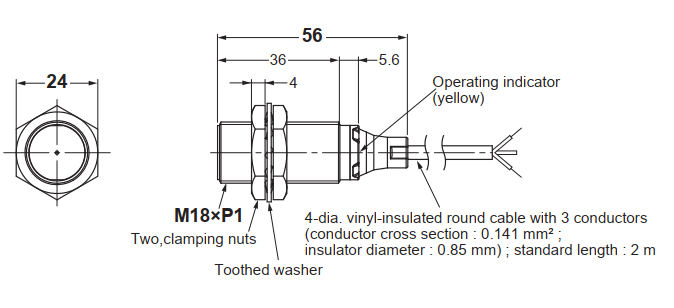

Cảm biến sử dụng thân trụ ren M18×P1 và đi kèm hai đai ốc kẹp cùng vòng đệm răng để cố định. Bản vẽ tham khảo của dòng M18 thân ngắn thể hiện chiều dài tổng thể 56 mm, kích thước 24 mm tại phần lục giác và các kích thước lắp đặt liên quan.
Khi thiết kế giá đỡ, cần kiểm tra kích thước thực tế của sản phẩm, vị trí mặt cảm biến và khoảng trống dành cho dây cáp. Không nên chỉ dựa vào hình minh họa để gia công nếu yêu cầu lắp đặt có dung sai chặt.

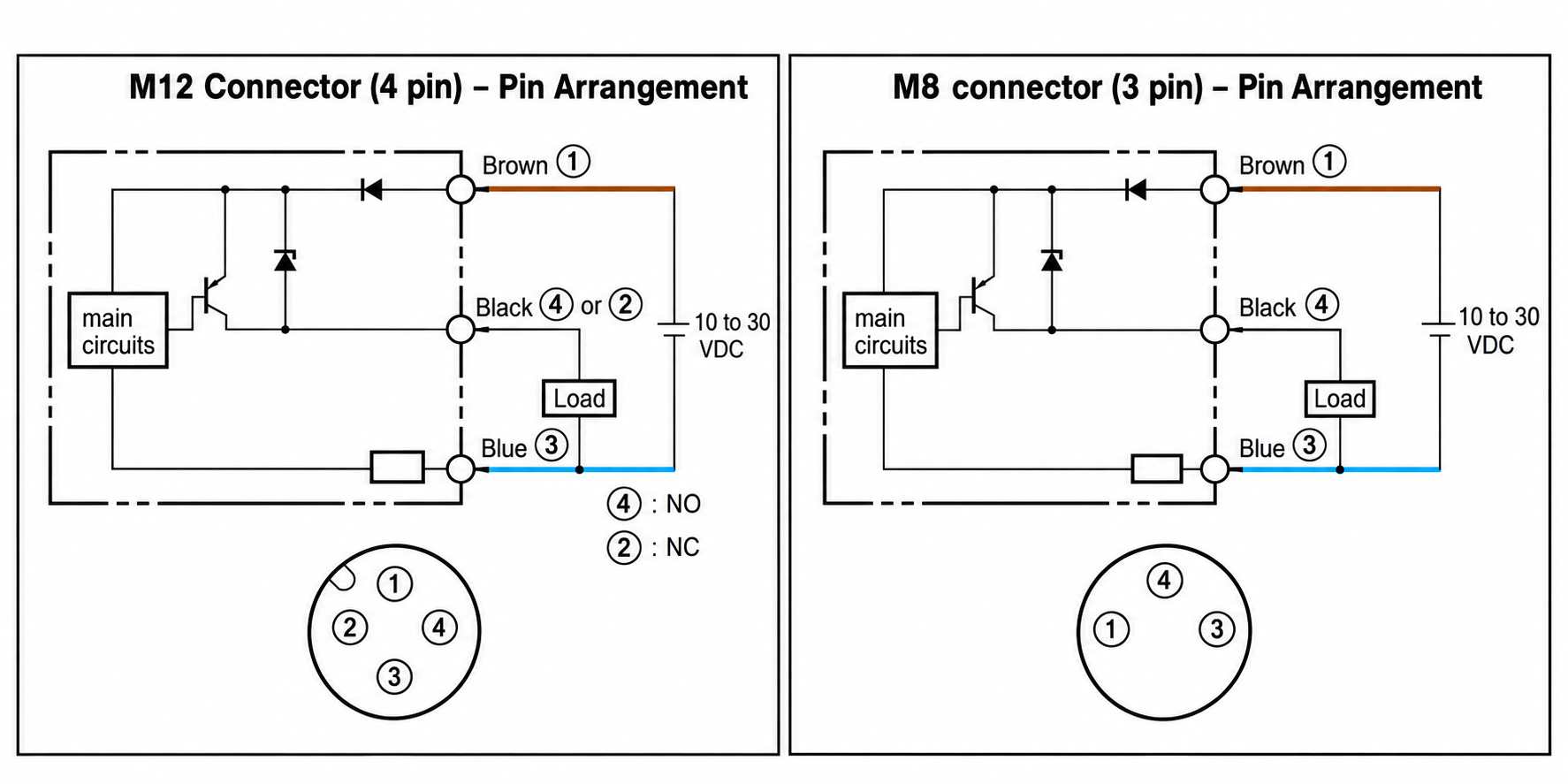

Omron E2B-M18KS08-WP-B1 sử dụng ngõ ra PNP open collector, chế độ thường mở NO. Với cảm biến DC 3 dây theo quy ước màu thông dụng, dây nâu nối nguồn dương, dây xanh dương nối 0 V và dây đen là ngõ ra tín hiệu.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra PNP, thường mở NO |
Với ngõ ra PNP, tải hoặc đầu vào PLC tương thích thường được nối giữa dây tín hiệu đen và 0 V theo sơ đồ đấu nối của nhà sản xuất. Khi cảm biến phát hiện mục tiêu, ngõ ra cấp điện áp dương cho tải hoặc đầu vào phù hợp.
Trước khi cấp nguồn, hãy kiểm tra loại đầu vào PLC, điện áp hoạt động và dòng tải. Không dùng sơ đồ đấu dây NPN cho model này. Ngắt nguồn trước khi đấu nối hoặc thay thế thiết bị.
Cảm biến tiệm cận cảm ứng từ tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra.
Với phiên bản PNP NO, ngõ ra chuyển sang trạng thái dẫn khi cảm biến phát hiện mục tiêu theo điều kiện hoạt động. Tín hiệu này có thể được sử dụng để kích hoạt đầu vào PLC, bộ điều khiển hoặc mạch giao tiếp tương thích. Đèn LED màu vàng giúp người vận hành kiểm tra trạng thái cảm biến tại vị trí lắp đặt.
Theo catalogue dòng E2B, cảm biến có các chức năng bảo vệ như bảo vệ đảo cực nguồn, bảo vệ đảo cực ngõ ra, chống xung và bảo vệ ngắn mạch. Cần sử dụng thiết bị trong giới hạn điện áp, dòng tải và điều kiện môi trường quy định.
Kiểu shielded và thân ren M18 giúp model này phù hợp với nhiều thiết kế gá lắp công nghiệp. Tuy nhiên, cần xem xét khoảng cách đến các bề mặt kim loại lân cận theo hướng dẫn của Omron để tránh ảnh hưởng đến hoạt động cảm biến.
Catalogue Omron E2B cung cấp bảng mã đặt hàng, cách giải mã model, thông số kỹ thuật và bản vẽ tham khảo. Có thể tra cứu bảng mã M18 ở trang 3, phần giải thích mã model ở trang 5 và bảng thông số kỹ thuật M18 ở trang 8.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Thay URL_CATALOGUE_OMRON_E2B bằng đường dẫn PDF thực tế sau khi tải catalogue lên website.
Cảm biến tiệm cận Omron E2B-M18KS08-WP-B1 là lựa chọn cho các ứng dụng phát hiện kim loại không tiếp xúc, cần khoảng cách phát hiện danh định 8 mm và ngõ ra PNP thường mở. Trước khi đặt hàng, hãy kiểm tra loại đầu vào PLC hoặc bộ điều khiển để bảo đảm tương thích.
