Cảm biến tiệm cận Omron E2B-M12KN08-WP-C1 là cảm biến phát hiện kim loại không tiếp xúc, thân ren M12, khoảng cách phát hiện danh định 8 mm, ngõ ra NPN thường mở NO và dây cáp dài 2 m. Thiết bị dùng nguồn 10–30 VDC, cấp bảo vệ IP67, phù hợp với máy tự động, băng tải và hệ thống điều khiển PLC có đầu vào tương thích NPN.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-C1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có thân trụ ren M12, khoảng cách phát hiện danh định 8 mm, ngõ ra NPN thường mở NO và dây cáp liền dài 2 m. Với nguồn cấp 10–30 VDC và cấp bảo vệ IP67, cảm biến phù hợp cho nhiều ứng dụng tự động hóa công nghiệp, đặc biệt là các hệ thống PLC sử dụng đầu vào tương thích NPN.
Omron E2B-M12KN08-WP-C1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Dòng sản phẩm này có nhiều kích thước thân, khoảng cách phát hiện, kiểu ngõ ra và phương thức kết nối, giúp người dùng lựa chọn thiết bị theo yêu cầu thực tế của máy móc.
Mã E2B-M12KN08-WP-C1 thể hiện các đặc điểm chính: M12 là kích thước thân ren đường kính danh định 12 mm; K là thân ngắn; N là loại không có lớp bảo vệ từ (unshielded); 08 biểu thị khoảng cách phát hiện danh định 8 mm; WP là kiểu dây PVC đấu sẵn; C1 là ngõ ra NPN, chế độ thường mở NO. Phiên bản dây liền tiêu chuẩn có chiều dài cáp 2 m.
Điểm cần phân biệt khi chọn mã là hậu tố C1. Trong dòng E2B, mã có ký hiệu B thường là ngõ ra PNP, còn mã có ký hiệu C là ngõ ra NPN. Vì vậy, E2B-M12KN08-WP-C1 không phải phiên bản thay thế trực tiếp cho mã B1 trong mọi hệ thống. Trước khi mua, cần xác nhận loại đầu vào PLC hoặc mạch điều khiển để tránh đấu nối không tương thích.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M12KN08-WP-C1 |
| Loại thiết bị | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M12 |
| Kiểu thân | Thân ngắn, dạng trụ ren |
| Kiểu bảo vệ từ | Unshielded – không có lớp bảo vệ từ |
| Khoảng cách phát hiện danh định | 8 mm ± 10% |
| Khoảng cách cài đặt | 0–6,4 mm |
| Đối tượng phát hiện tiêu chuẩn | Kim loại sắt từ |
| Ngõ ra | NPN open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp theo catalogue |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA |
| Điện áp dư ngõ ra | Tối đa 2 V theo điều kiện đo của catalogue |
| Đèn báo | LED màu vàng |
| Phương thức kết nối | Dây PVC đấu sẵn, loại WP |
| Chiều dài dây tiêu chuẩn | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện 8 mm là giá trị danh định theo điều kiện thử nghiệm tiêu chuẩn. Khoảng cách thực tế có thể giảm tùy thuộc vào vật liệu, kích thước và hình dạng mục tiêu. Với kim loại không chứa sắt như nhôm, đồng hoặc inox, cần kiểm tra khả năng phát hiện theo ứng dụng thực tế.
Catalogue Omron E2B cung cấp bảng mã đặt hàng, thông số kỹ thuật, đặc tính phát hiện và hướng dẫn lắp đặt cho nhiều phiên bản cảm biến. Nên đối chiếu đúng mã E2B-M12KN08-WP-C1 trước khi thay thế thiết bị hoặc thiết kế mạch điều khiển.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Thay URL_CATALOGUE_OMRON_E2B bằng đường dẫn tệp PDF sau khi tải catalogue lên website. Chỉ bổ sung liên kết hướng dẫn sử dụng riêng nếu có tài liệu thực tế tương ứng.

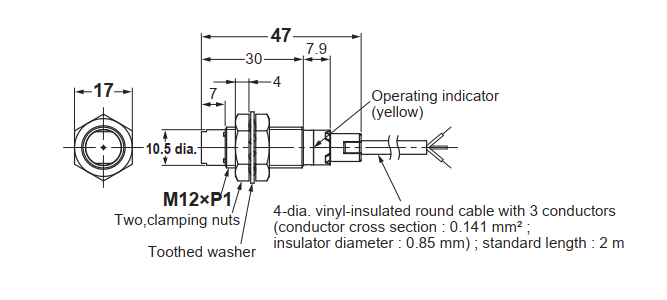

Bản vẽ kích thước giúp kỹ thuật viên xác định vị trí lắp cảm biến trên giá đỡ hoặc thân máy. Bản vẽ bạn cung cấp thể hiện thân ren M12×P1, chiều dài tổng thể 47 mm, kích thước thân 30 mm, các kích thước lắp đặt liên quan và dây cáp tiêu chuẩn dài 2 m. Khi gia công đồ gá, cần kiểm tra đầy đủ kích thước trên bản vẽ gốc để bảo đảm độ chính xác.
E2B-M12KN08-WP-C1 là cảm biến NPN, thường mở NO, sử dụng nguồn một chiều 10–30 VDC. Với cảm biến dây liền loại 3 dây, quy ước màu dây thường dùng là nâu cho nguồn dương, xanh dương cho 0 V và đen cho ngõ ra. Cần kiểm tra tài liệu đi kèm sản phẩm trước khi đấu dây.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra NPN, thường mở NO |
Với ngõ ra NPN, tải hoặc đầu vào điều khiển thường được đấu giữa nguồn dương và dây tín hiệu màu đen theo sơ đồ kết nối tương ứng. Khi cảm biến phát hiện vật thể, ngõ ra NPN dẫn dòng về phía 0 V và tạo tín hiệu cho đầu vào tương thích. Cần xác nhận kiểu đầu vào PLC và sơ đồ đấu nối của nhà sản xuất trước khi cấp nguồn.

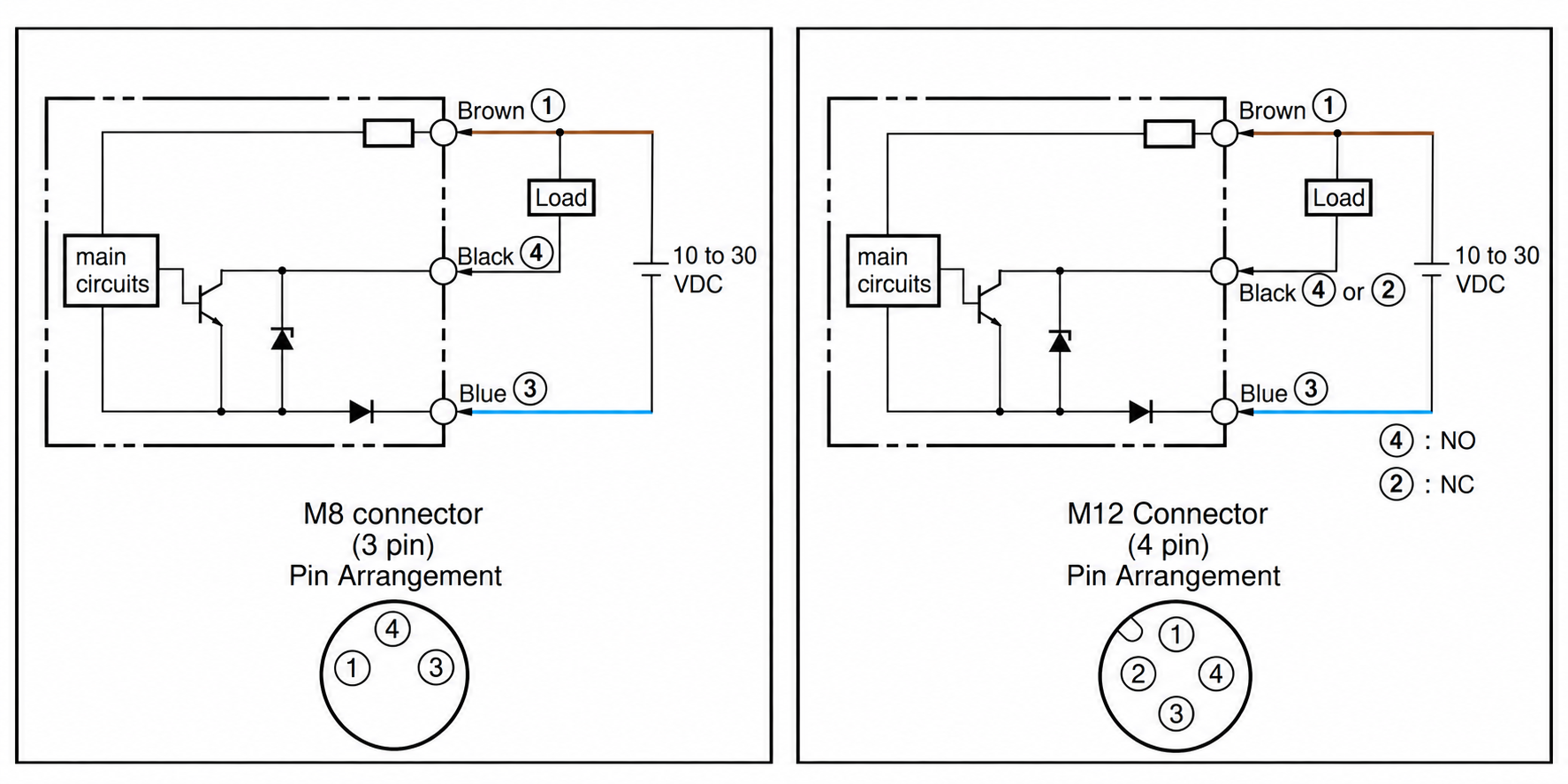

Hình sơ đồ đầu nối M8 3 chân và M12 4 chân là sơ đồ chân của phiên bản dùng đầu nối, không phải sơ đồ chân trực tiếp của phiên bản WP dây liền. Nếu sử dụng hình này trên trang sản phẩm, cần ghi rõ đây là sơ đồ tham khảo cho các phiên bản đầu nối và không thay thế sơ đồ dây của mã E2B-M12KN08-WP-C1.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-C1 hoạt động theo nguyên lý cảm ứng điện từ. Mạch bên trong tạo trường điện từ ở mặt cảm biến. Khi một vật thể kim loại đi vào vùng phát hiện, đặc tính của trường điện từ thay đổi và mạch điện tử chuyển trạng thái ngõ ra.
Thiết bị không cần tiếp xúc cơ học với vật thể nên phù hợp với các ứng dụng phát hiện lặp lại nhiều lần, giảm mài mòn cơ khí so với một số phương pháp dùng công tắc tiếp xúc. Ngõ ra NPN thường mở cho phép bộ điều khiển nhận tín hiệu khi có mục tiêu đi vào vùng phát hiện, nếu mạch đấu nối và điều kiện hoạt động phù hợp.
Cảm biến có đèn LED màu vàng để quan sát trạng thái hoạt động tại hiện trường. Theo catalogue dòng E2B, các mạch bảo vệ bao gồm bảo vệ đảo cực ngõ ra, bảo vệ đảo cực nguồn, chống xung và bảo vệ ngắn mạch. Người sử dụng vẫn cần tuân thủ giới hạn dòng tải và hướng dẫn lắp đặt của nhà sản xuất.
Khoảng cách phát hiện danh định 8 mm phù hợp với các ứng dụng cần phát hiện kim loại ở khoảng cách gần đến trung bình trong nhóm cảm biến M12. Vì đây là loại unshielded, cần lưu ý ảnh hưởng của kim loại xung quanh và khoảng cách lắp đặt theo catalogue.
Khi so sánh với cảm biến cùng kích thước của các thương hiệu khác, nên đánh giá khoảng cách phát hiện thực tế, kiểu ngõ ra, chế độ NO/NC, cấp bảo vệ, kích thước lắp đặt và mức độ tương thích với PLC. Không nên lựa chọn chỉ dựa vào thương hiệu hoặc khoảng cách phát hiện danh định.
Cảm biến tiệm cận Omron E2B-M12KN08-WP-C1 là lựa chọn phù hợp cho các hệ thống cần phát hiện kim loại không tiếp xúc, thân ren M12, khoảng cách phát hiện danh định 8 mm, ngõ ra NPN thường mở và dây cáp liền dài 2 m. Trước khi đặt mua, hãy xác nhận khả năng tương thích với đầu vào PLC, nguồn cấp và điều kiện lắp đặt của máy.
Liên hệ TudonghoaAZ để được tư vấn chọn cảm biến tiệm cận Omron phù hợp, kiểm tra mã hàng và nhận báo giá theo số lượng thực tế. Khi yêu cầu báo giá, vui lòng cung cấp mã E2B-M12KN08-WP-C1 để được hỗ trợ nhanh chóng.
