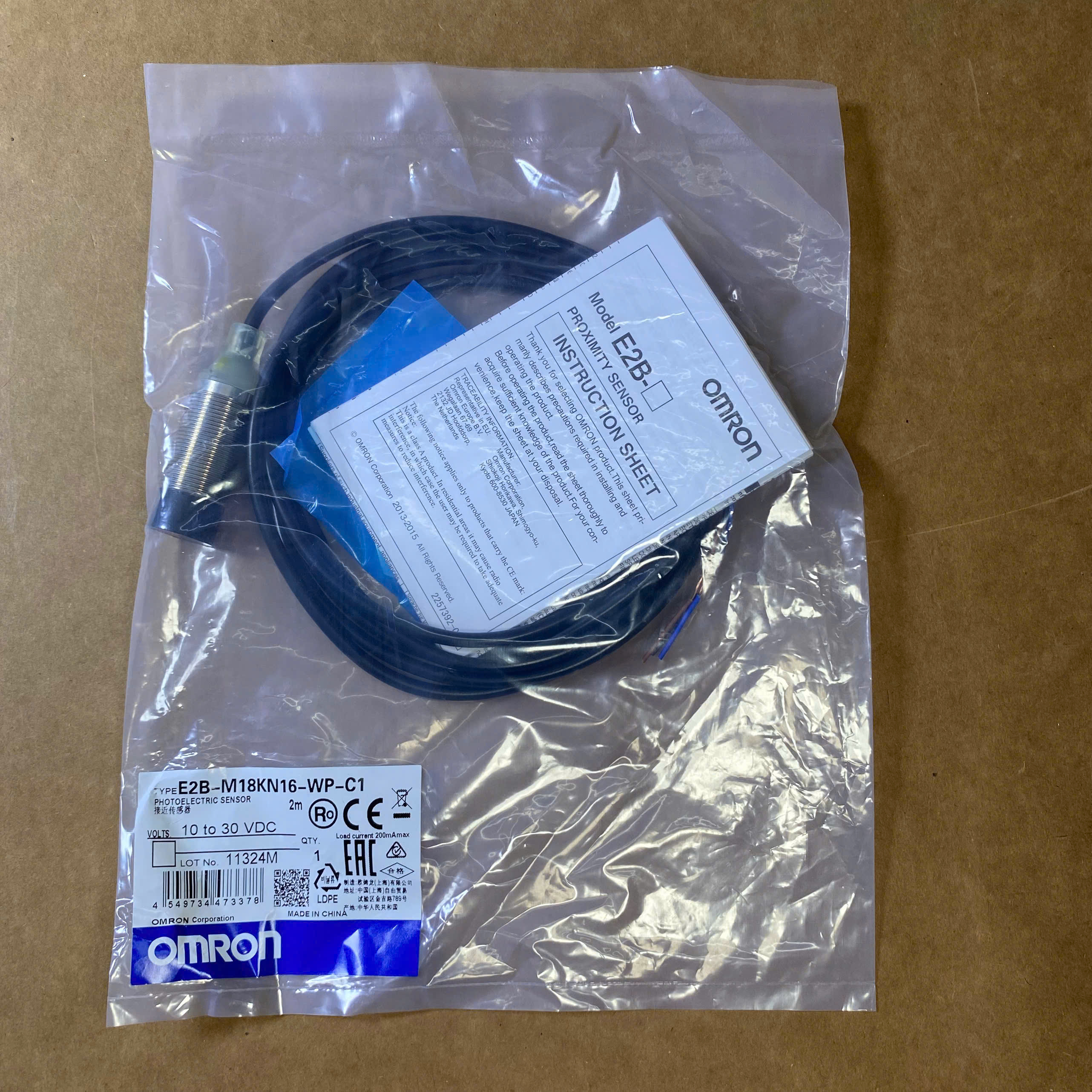

Cảm biến tiệm cận Omron E2B-M18KN16-WP-C1 là cảm biến cảm ứng từ thân M18 ngắn, loại unshielded, khoảng cách phát hiện danh định 16 mm, ngõ ra NPN thường mở NO. Sản phẩm sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp phát hiện vật thể kim loại trong máy tự động, băng tải và hệ thống điều khiển công nghiệp có đầu vào tương thích NPN.
Cảm biến tiệm cận Omron E2B-M18KN16-WP-C1 là cảm biến cảm ứng từ dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có thân trụ ren M18, thân ngắn, loại unshielded, khoảng cách phát hiện danh định 16 mm và ngõ ra NPN thường mở NO. Cảm biến sử dụng nguồn 10–30 VDC, dây PVC đấu sẵn dài 2 m, phù hợp với các hệ thống tự động hóa sử dụng đầu vào điều khiển tương thích NPN.
Omron E2B-M18KN16-WP-C1 thuộc dòng cảm biến tiệm cận hình trụ E2B của Omron. Thiết bị được sử dụng để phát hiện sự hiện diện hoặc vị trí của vật thể kim loại trong máy móc và dây chuyền tự động.
Model này có thân ren M18, kiểu thân ngắn và cấu trúc unshielded. Khoảng cách phát hiện danh định là 16 mm, thuộc nhóm cảm biến khoảng cách phát hiện kép của dòng M18. Ngõ ra NPN thường mở NO giúp thiết bị phù hợp với hệ thống điều khiển được thiết kế cho tín hiệu NPN.
Sản phẩm sử dụng dây PVC đấu sẵn dài 2 m, thuận tiện khi lắp đặt mà không cần mua thêm đầu nối cảm biến riêng. Khi lựa chọn, cần kiểm tra loại đầu vào PLC hoặc bộ điều khiển để tránh nhầm lẫn giữa phiên bản NPN và PNP.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Omron |
| Dòng sản phẩm | E2B |
| Mã sản phẩm | E2B-M18KN16-WP-C1 |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kích thước thân | M18 |
| Kiểu thân | Thân ngắn, dạng trụ ren |
| Kiểu bảo vệ từ | Unshielded |
| Khoảng cách phát hiện danh định | 16 mm ± 10% |
| Khoảng cách cài đặt | 0–12,8 mm |
| Đối tượng phát hiện | Kim loại sắt từ; khoảng cách phát hiện giảm với kim loại không chứa sắt |
| Vật thể chuẩn | Thép mềm ST37, kích thước 48 × 48 × 1 mm |
| Tần số đáp ứng | 400 Hz |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NO – thường mở |
| Nguồn cấp | 10–30 VDC, bao gồm độ gợn điện áp đỉnh-đỉnh 10% |
| Dòng tiêu thụ | Tối đa 10 mA |
| Dòng tải ngõ ra | Tối đa 200 mA, điện áp tải tối đa 30 VDC |
| Điện áp dư ngõ ra | Tối đa 2 V tại dòng tải 200 mA với cáp dài 2 m |
| Đèn báo | LED màu vàng |
| Kiểu kết nối | Dây PVC đấu sẵn, loại WP |
| Đường kính cáp | 4 mm |
| Tiết diện lõi dây | 0,141 mm² |
| Chiều dài dây | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động và lưu trữ | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Vật liệu thân | Đồng mạ niken |
| Bề mặt cảm biến | PBT |
Lưu ý: Khoảng cách phát hiện thực tế phụ thuộc vào vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Khoảng cách cài đặt 0–12,8 mm là thông số catalogue, không có nghĩa mọi vật liệu đều được phát hiện ở mức 12,8 mm.

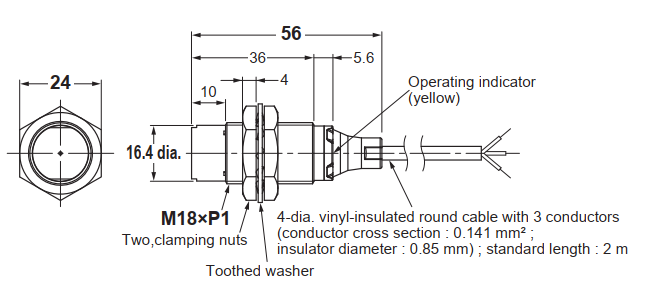

Cảm biến có thân trụ ren M18×P1 và hai đai ốc kẹp để cố định trên giá đỡ. Bản vẽ tham khảo của phiên bản M18 thân ngắn thể hiện chiều dài tổng thể 56 mm, cùng các kích thước lắp đặt liên quan. Khi thiết kế gá lắp, cần đối chiếu bản vẽ của đúng phiên bản và chừa khoảng trống phù hợp cho dây cáp.
Omron E2B-M18KN16-WP-C1 sử dụng ngõ ra NPN open collector, chế độ thường mở NO. Với cảm biến DC 3 dây theo quy ước màu thông dụng, dây nâu nối nguồn dương, dây xanh dương nối 0 V và dây đen là ngõ ra tín hiệu.
| Màu dây | Chức năng |
|---|---|
| Nâu (Brown) | Nguồn dương +10–30 VDC |
| Xanh dương (Blue) | 0 VDC |
| Đen (Black) | Ngõ ra NPN, thường mở NO |

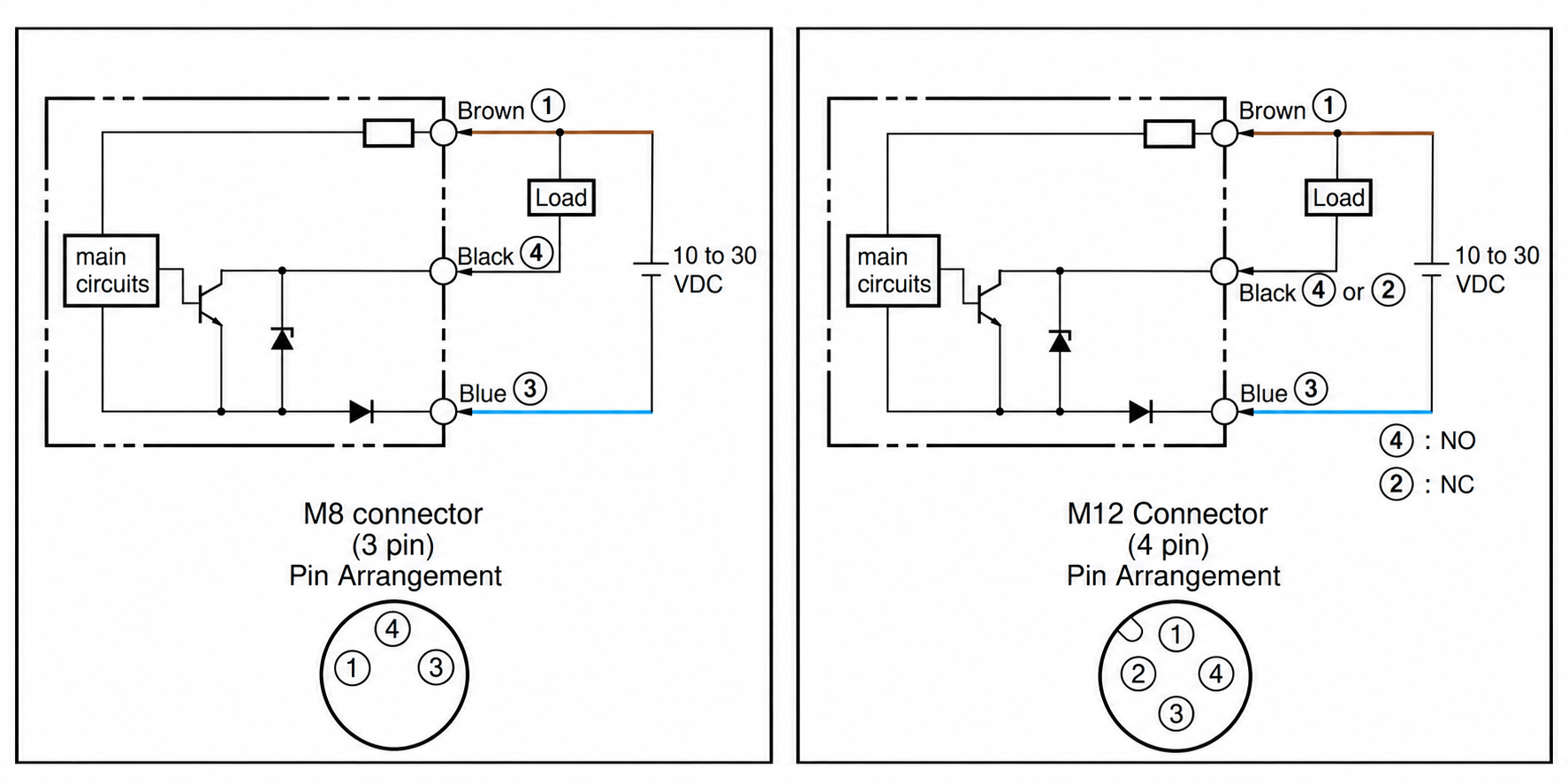

Với ngõ ra NPN, tải hoặc đầu vào PLC tương thích thường được nối giữa nguồn dương và dây tín hiệu đen theo sơ đồ của nhà sản xuất. Khi cảm biến phát hiện mục tiêu, transistor ngõ ra dẫn và kéo tín hiệu về mức 0 V, tạo trạng thái ON cho tải hoặc đầu vào phù hợp.
Trước khi đấu nối, cần kiểm tra loại đầu vào PLC, điện áp nguồn và dòng tải. Không sử dụng sơ đồ đấu dây PNP cho model NPN này. Ngắt nguồn trước khi thực hiện đấu nối hoặc thay thế thiết bị.
Cảm biến tiệm cận cảm ứng từ tạo ra trường điện từ tại mặt cảm biến. Khi vật thể kim loại đi vào vùng phát hiện, sự thay đổi của trường điện từ được mạch điện tử nhận biết và chuyển thành tín hiệu ngõ ra.
Với phiên bản NPN NO, ngõ ra dẫn khi cảm biến phát hiện mục tiêu theo điều kiện hoạt động. Cách đóng cắt này thích hợp với các mạch điều khiển được thiết kế cho tín hiệu NPN. Đèn LED màu vàng hỗ trợ quan sát trạng thái cảm biến trong quá trình kiểm tra và vận hành.
Theo catalogue Omron E2B, dòng sản phẩm có các chức năng bảo vệ như bảo vệ đảo cực ngõ ra, bảo vệ đảo cực nguồn, chống xung và bảo vệ ngắn mạch. Cần đấu nối đúng sơ đồ và sử dụng trong giới hạn điện áp, dòng tải do nhà sản xuất quy định.
Khoảng cách phát hiện danh định 16 mm là đặc điểm nổi bật của model này. Khi sử dụng, cần lưu ý đây là loại unshielded nên phải tuân thủ hướng dẫn về ảnh hưởng của kim loại xung quanh để tránh sai lệch khi phát hiện.
Catalogue Omron E2B cung cấp thông tin về mã đặt hàng, cách giải mã model, thông số kỹ thuật và bản vẽ tham khảo. Có thể tham khảo bảng mã M18 ở trang 3, phần giải thích mã model ở trang 5 và bảng thông số kỹ thuật M18 ở trang 8.
Xem catalogue cảm biến tiệm cận Omron E2B (PDF)
Cảm biến tiệm cận Omron E2B-M18KN16-WP-C1 phù hợp với các ứng dụng cần phát hiện kim loại không tiếp xúc, khoảng cách phát hiện danh định 16 mm và ngõ ra NPN thường mở. Trước khi đặt hàng, hãy kiểm tra loại đầu vào PLC hoặc bộ điều khiển đang sử dụng để bảo đảm tương thích.
