Cảm biến tiệm cận Omron TL-W5E2 có khoảng cách phát hiện 5mm, ngõ ra NPN thường đóng (NC), nguồn cấp 12–24VDC và cáp dài 2m. Thiết kế shielded, cấp bảo vệ IP67, phù hợp phát hiện vật thể kim loại trong máy móc tự động và hệ thống điều khiển công nghiệp. Thích hợp cho nhu cầu lắp mới hoặc thay thế cảm biến, cần đối chiếu đúng cấu hình ngõ ra và kích thước lắp đặt.
Cảm biến tiệm cận Omron TL-W5E2 là cảm biến tiệm cận cảm ứng từ dạng dẹt, thiết kế shielded (có bảo vệ), khoảng cách phát hiện danh định 5 mm. Model sử dụng ngõ ra NPN thường đóng (NC), nguồn DC 3 dây và cáp đấu nối liền dài 2 m. Sản phẩm phù hợp với các ứng dụng phát hiện chi tiết kim loại, kiểm tra vị trí và giám sát trạng thái trong máy móc tự động.
Đối với kỹ thuật viên bảo trì và bộ phận vật tư, khi lựa chọn TL-W5E2 cần chú ý cả ba yếu tố: khoảng cách phát hiện 5 mm, kiểu ngõ ra NPN và chức năng NC. Nếu thay thế model TL-W5E1, cần kiểm tra logic tín hiệu của mạch điều khiển vì TL-W5E1 là NO, còn TL-W5E2 là NC.
| Thông số | Giá trị |
| Mã sản phẩm | TL-W5E2 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu thiết kế | Dạng dẹt, shielded (có bảo vệ) |
| Khoảng cách phát hiện | 5 mm ±10% |
| Khoảng cách cài đặt | 0–4 mm |
| Đối tượng phát hiện | Kim loại sắt; độ nhạy có thể giảm với kim loại không chứa sắt |
| Đối tượng phát hiện tiêu chuẩn | Sắt, kích thước 18 × 18 × 1 mm |
| Tần số đáp ứng | 300 Hz, giá trị trung bình |
| Nguồn cấp danh định | 12–24VDC, độ gợn đỉnh-đỉnh tối đa 20% |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ | Tối đa 15 mA tại 24VDC khi không tải |
| Kiểu ngõ ra | NPN open collector |
| Chức năng ngõ ra | NC – thường đóng |
| Dòng tải ngõ ra tối đa | 200 mA |
| Điện áp dư | Tối đa 2 V tại dòng tải 200 mA với cáp 2 m |
| Đèn chỉ thị | LED đỏ báo phát hiện |
| Mạch bảo vệ | Bảo vệ ngược cực và chống xung đột biến |
| Chiều dài cáp | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–95%, không ngưng tụ |
| Kích thước đầu cảm biến | 24,9 × 10 × 50 mm |
| Vật liệu vỏ | ABS chịu nhiệt |
Lưu ý: Thông số được tổng hợp từ catalogue Omron dòng TL-W và dữ liệu kỹ thuật của model TL-W5E2. Vui lòng đối chiếu tài liệu đúng phiên bản trước khi thiết kế gá lắp hoặc đấu nối thiết bị.

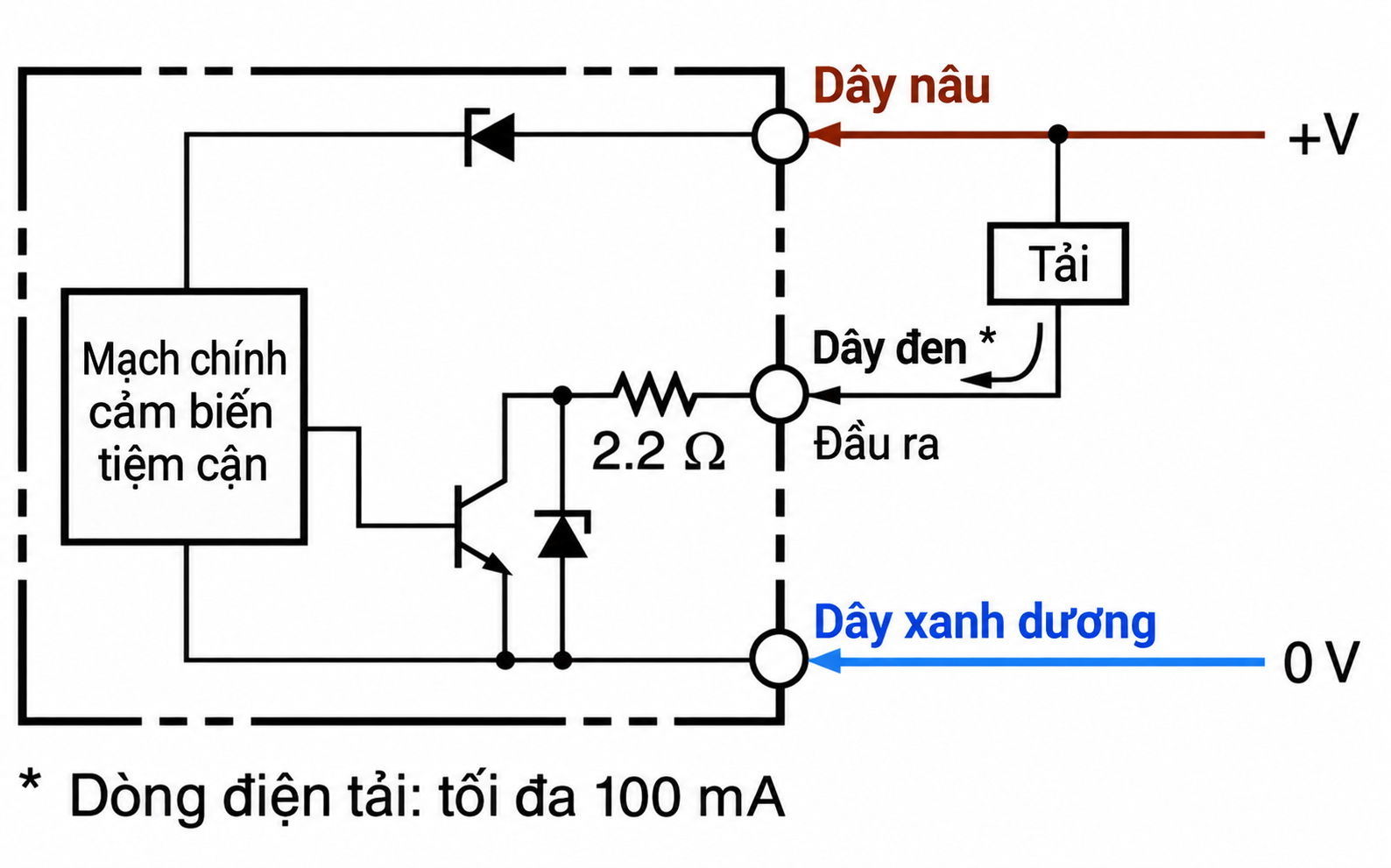

TL-W5E2 sử dụng nguồn DC 3 dây và ngõ ra NPN thường đóng (NC). Khi kết nối với PLC hoặc bộ điều khiển, cần xác nhận đầu vào tương thích NPN và kiểm tra logic tín hiệu để tránh sai trạng thái điều khiển.
Quy ước màu dây theo sơ đồ:
Với cấu hình NPN, tải được đấu giữa nguồn dương và dây tín hiệu màu đen theo sơ đồ của nhà sản xuất. Dòng tải ngõ ra tối đa là 200 mA; không đấu tải vượt giới hạn cho phép. Cần ngắt nguồn trước khi thực hiện đấu nối.

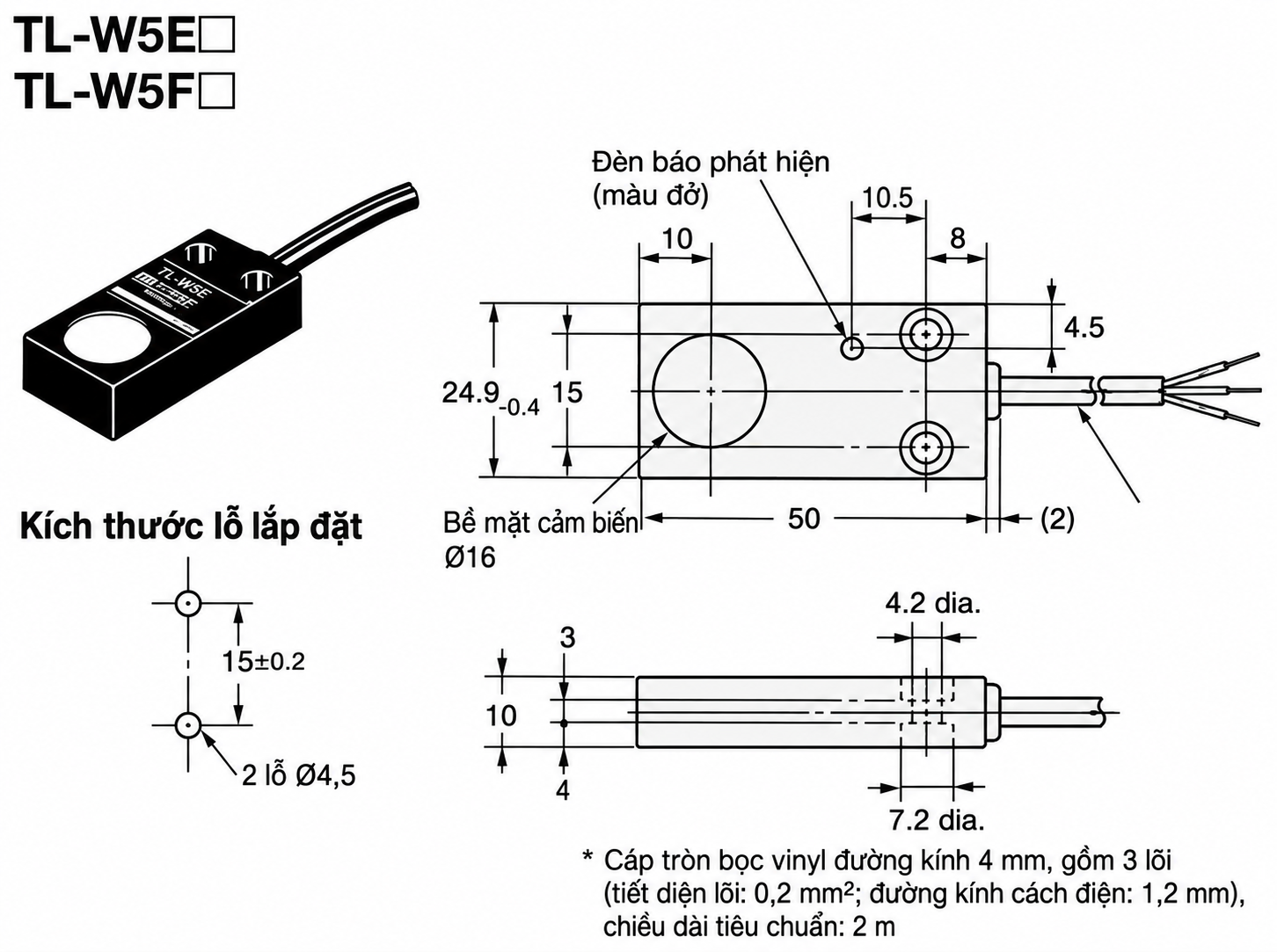

TL-W5E2 thuộc nhóm cảm biến thân dẹt có bảo vệ. Khi thiết kế gá đỡ hoặc thay thế cảm biến cũ, cần kiểm tra kích thước tổng thể, vị trí lỗ lắp và hướng tiếp cận của vật thể. Khoảng cách cài đặt theo catalogue là 0–4 mm; không nên chỉ căn cứ vào khoảng cách phát hiện danh định 5 mm để bố trí vị trí lắp.
Đồng thời, cần bảo đảm cảm biến được cố định chắc chắn và dây cáp không bị kéo căng, gập gãy trong quá trình máy vận hành.

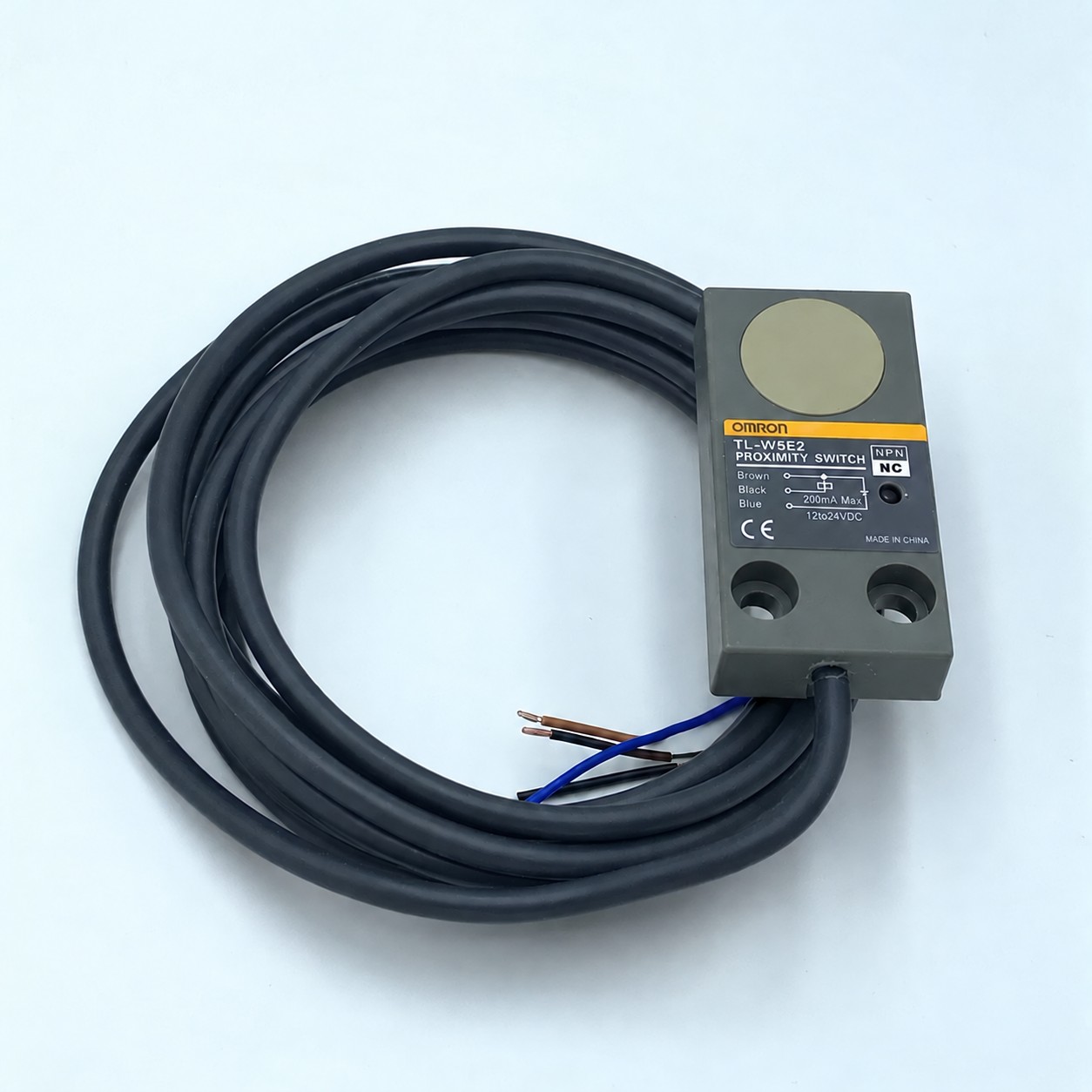

Hình ảnh dưới đây hỗ trợ nhận diện kiểu dáng sản phẩm. Khi đặt hàng hoặc thay thế trong dây chuyền, hãy kiểm tra đúng mã TL-W5E2 và xác nhận cấu hình NPN NC, nguồn cấp DC cùng kiểu lắp shielded.
| Model | Ngõ ra | Chức năng | Khoảng cách | Thiết kế |
| TL-W5E1 | NPN | NO – thường mở | 5 mm | Shielded |
| TL-W5E2 | NPN | NC – thường đóng | 5 mm | Shielded |
| TL-W5F1 | PNP | NO – thường mở | 5 mm | Shielded |
| TL-W5F2 | PNP | NC – thường đóng | 5 mm | Shielded |
| TL-W5MC1 | NPN | NO – thường mở | 5 mm | Unshielded |
TL-W5E1 và TL-W5E2 cùng sử dụng ngõ ra NPN, nhưng khác logic NO/NC. Trong khi đó, TL-W5F1 và TL-W5F2 là các model ngõ ra PNP. Nhóm TL-W5E có thiết kế shielded, khác với một số model TL-W5MC thuộc nhóm unshielded. Cần đối chiếu cấu hình điện và yêu cầu gá lắp trước khi chọn model thay thế.
Tham khảo tài liệu kỹ thuật để kiểm tra thông số điện, sơ đồ đấu dây, bản vẽ kích thước và các lưu ý khi lắp đặt cảm biến.
Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Tham khảo bài tổng hợp cảm biến tiệm cận Omron TL-W để tìm hiểu thêm các model cùng dòng, so sánh khoảng cách phát hiện và lựa chọn kiểu ngõ ra phù hợp với mạch điều khiển.
Khi yêu cầu báo giá cảm biến Omron TL-W5E2, vui lòng cung cấp mã sản phẩm, số lượng và thông tin thiết bị đang sử dụng nếu cần thay thế. Nếu chưa chắc về cấu hình, có thể gửi ảnh nhãn cảm biến cũ hoặc sơ đồ đấu nối để được hỗ trợ đối chiếu ngõ ra NPN NC, điện áp nguồn và kích thước lắp đặt.
