Cảm biến tiệm cận Omron TL-W5MC1 có khoảng cách phát hiện 5 mm, ngõ ra NPN thường mở (NO), nguồn cấp 12–24VDC và cáp dài 2 m. Thiết kế dạng phẳng, loại unshielded, phù hợp phát hiện vật thể kim loại trong máy tự động và dây chuyền sản xuất. Khi lựa chọn để lắp mới hoặc thay thế, cần kiểm tra kiểu đầu vào PLC, logic NO và khoảng cách lắp đặt theo tài liệu kỹ thuật.

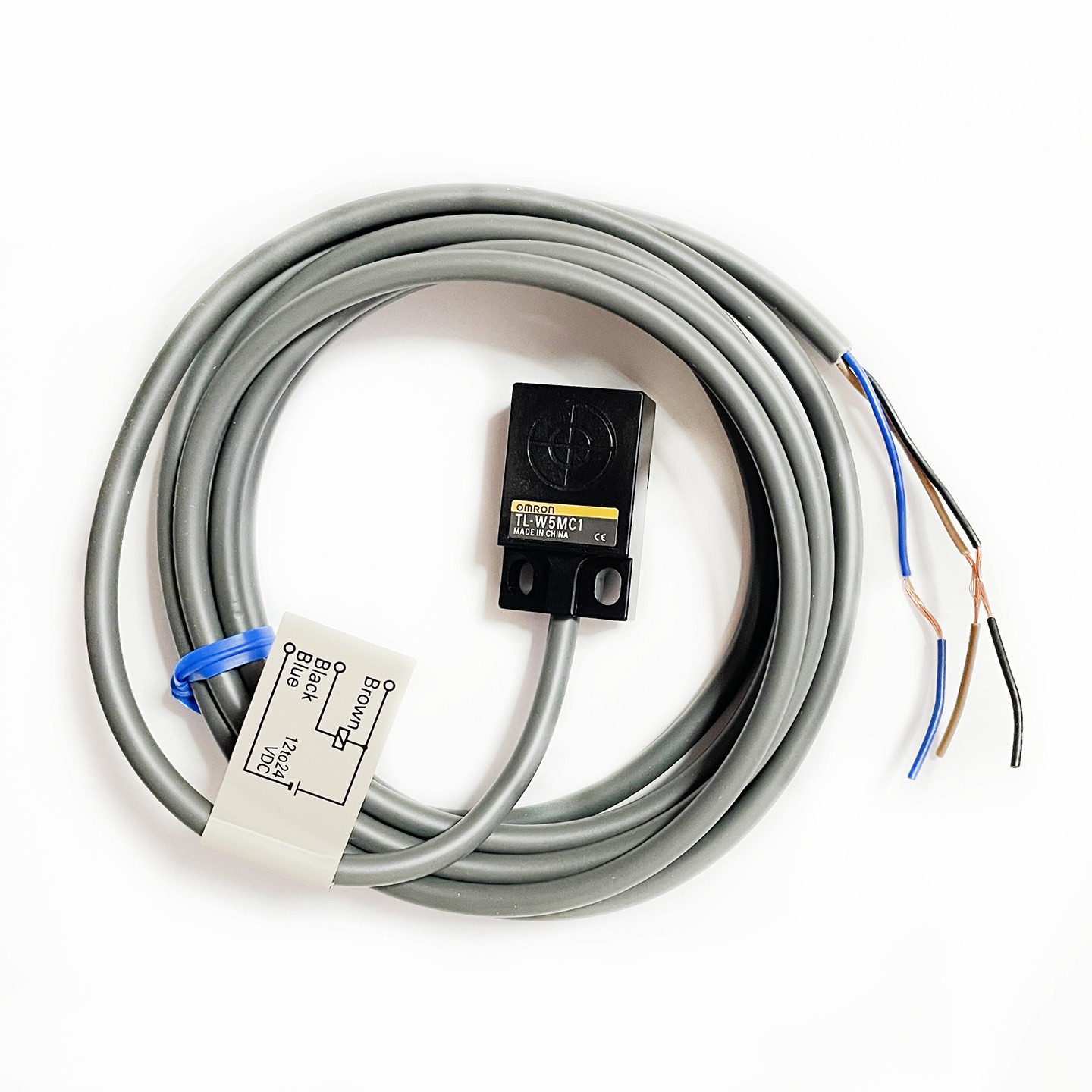

Cảm biến tiệm cận Omron TL-W5MC1 là cảm biến cảm ứng từ dạng phẳng dùng để phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Sản phẩm có khoảng cách phát hiện danh định 5 mm, ngõ ra NPN thường mở (NO), kết nối DC 3 dây và cáp dài 2 m, phù hợp với nhiều ứng dụng phát hiện vị trí trong máy móc tự động hóa.
Với model TL-W5MC1, yếu tố cần ưu tiên khi lựa chọn không chỉ là khoảng cách phát hiện mà còn là kiểu ngõ ra NPN và cấu trúc lắp đặt unshielded. Hai đặc điểm này ảnh hưởng trực tiếp đến khả năng kết nối với PLC và khoảng cách cần duy trì giữa cảm biến với các chi tiết kim loại lân cận.
Bảng thông số giúp kỹ thuật viên và bộ phận mua hàng đối chiếu model khi thiết kế hệ thống mới, bảo trì máy hoặc thay thế cảm biến hiện hữu.
| Model | TL-W5MC1 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng phẳng |
| Khoảng cách phát hiện danh định | 5 mm ±10% |
| Khoảng cách cài đặt tham khảo | 0–4 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 18 × 18 × 1 mm |
| Kiểu lắp | Unshielded – không chống nhiễu kim loại |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NO – thường mở |
| Số dây kết nối | 3 dây DC |
| Nguồn cấp | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Tần số đáp ứng | 500 Hz, giá trị trung bình theo tài liệu Omron |
| Dòng tiêu thụ | Tối đa 10 mA |
| Chiều dài cáp | 2 m |
| Kích thước đầu cảm biến | 18 × 10 × 30,5 mm |
| Đèn chỉ thị | LED đỏ báo phát hiện |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C |
Lưu ý: Khoảng cách phát hiện phụ thuộc vào vật liệu và kích thước mục tiêu. Cảm biến có thể giảm độ nhạy khi phát hiện kim loại không chứa sắt. Với kiểu unshielded, cần tuân thủ hướng dẫn bố trí và khoảng cách lắp đặt trong tài liệu kỹ thuật.
TL-W5MC1 sử dụng ngõ ra NPN open collector, thường mở (NO). Đây là thông tin quan trọng khi chọn cảm biến cho hệ thống điều khiển vì đầu vào PLC phải tương thích với kiểu tín hiệu NPN.
Khi tích hợp với PLC, cần xác định loại đầu vào đang sử dụng và cách đấu dây theo hướng dẫn của cả PLC lẫn cảm biến. Không nên thay trực tiếp cảm biến NPN bằng model PNP nếu chưa kiểm tra lại mạch đầu vào và chương trình điều khiển.

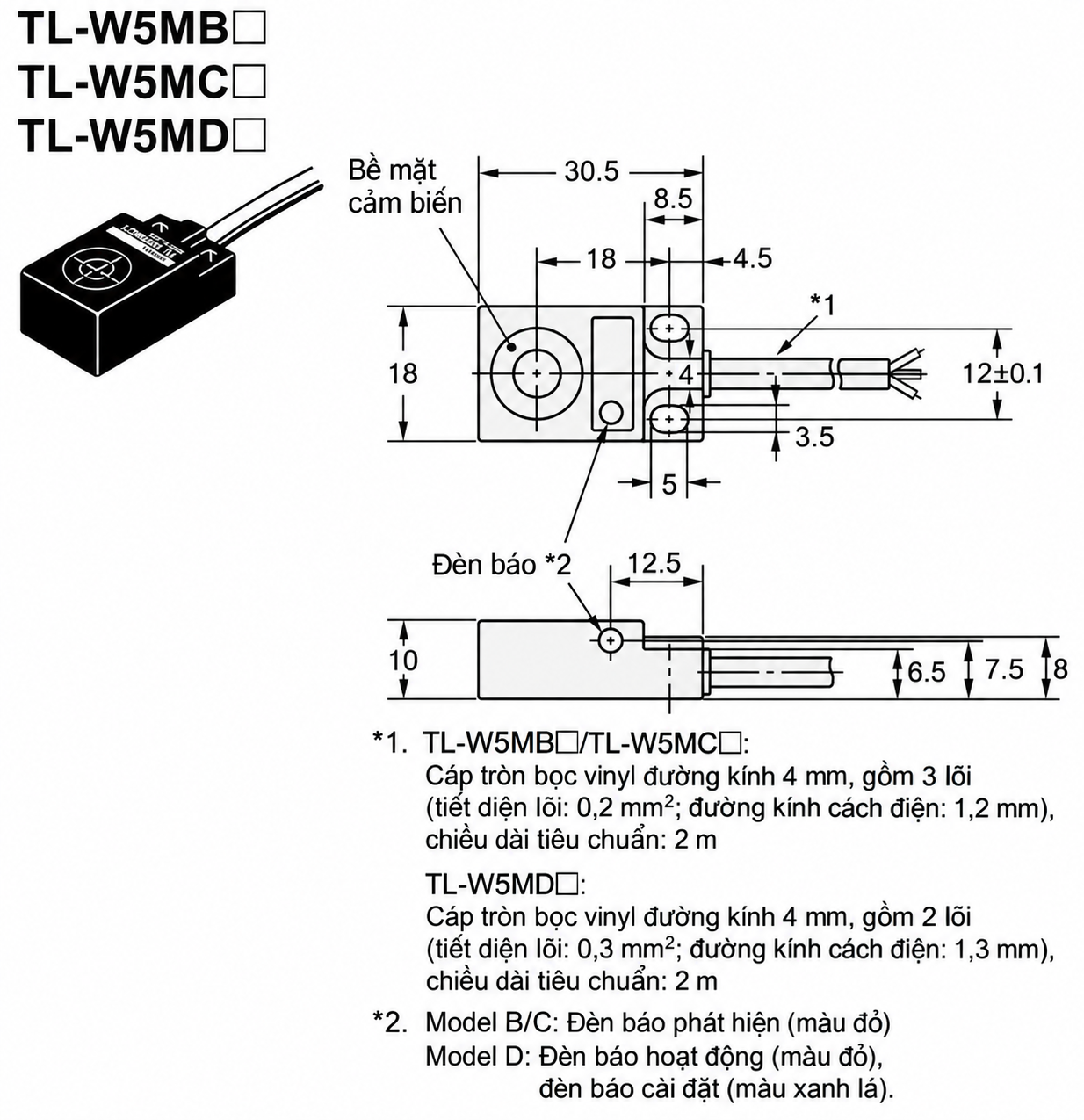

TL-W5MC1 có đầu cảm biến dạng phẳng với kích thước 18 × 10 × 30,5 mm. Khi thiết kế gá lắp, cần đối chiếu bản vẽ để đảm bảo cảm biến nằm đúng vị trí, bề mặt phát hiện hướng về mục tiêu và không gian xung quanh đáp ứng yêu cầu của kiểu unshielded.
Một số điểm nên kiểm tra trước khi nghiệm thu:
Đối với ứng dụng cần phát hiện liên tục ở tốc độ cao, nên kiểm tra tần số hoạt động thực tế và thời gian đáp ứng của toàn bộ hệ thống, thay vì chỉ dựa vào thông số tần số đáp ứng của cảm biến.

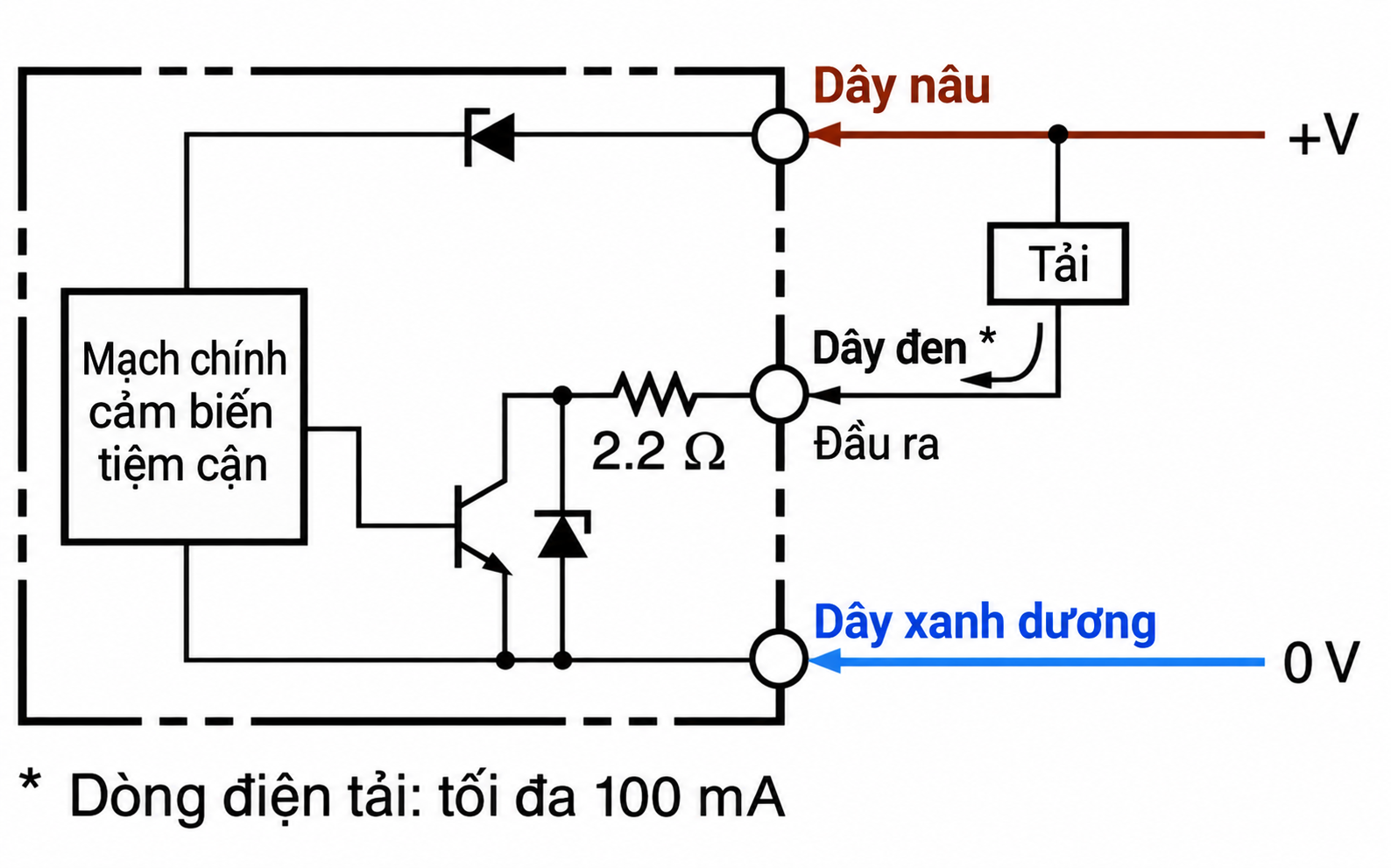

TL-W5MC1 là cảm biến NPN 3 dây. Theo sơ đồ đấu nối thông dụng của dòng cảm biến này, dây nâu kết nối nguồn dương, dây xanh dương kết nối 0V và dây đen là ngõ ra tín hiệu. Tải hoặc đầu vào điều khiển được kết nối theo cấu hình NPN trong sơ đồ kỹ thuật.
Nguyên tắc đấu nối cần lưu ý:
Ngắt nguồn trước khi đấu nối. Cần kiểm tra sơ đồ chân của đúng model và cấu hình đầu vào PLC trước khi cấp điện, tránh đấu nhầm giữa NPN và PNP.
Các model trong dòng TL-W có thể giống nhau về kiểu thân nhưng khác khoảng cách phát hiện, ngõ ra hoặc logic hoạt động. Bảng sau giúp lựa chọn nhanh theo nhu cầu điều khiển.
| Model | Khoảng cách phát hiện | Ngõ ra | Logic | Kiểu lắp |
|---|---|---|---|---|
| TL-W5MC1 | 5 mm | NPN | NO | Unshielded |
| TL-W5MC2 | 5 mm | NPN | NC | Unshielded |
| TL-W5MB1 | 5 mm | PNP | NO | Unshielded |
| TL-W5MB2 | 5 mm | PNP | NC | Unshielded |
| TL-W5E1 | 5 mm | NPN | NO | Shielded |
| TL-W5F1 | 5 mm | PNP | NO | Shielded |
Nếu máy hiện tại đang dùng cảm biến NPN NO, TL-W5MC1 là model cần đối chiếu khi thay thế. Tuy nhiên, cần xác nhận thêm kiểu lắp, kích thước, chiều dài cáp và điều kiện phát hiện để tránh chọn nhầm phiên bản có cùng khoảng cách nhưng khác cấu hình.
Trước khi lắp đặt hoặc thay thế, hãy tham khảo tài liệu kỹ thuật để kiểm tra thông số điện, khoảng cách phát hiện, kích thước và yêu cầu an toàn của cảm biến.
Xem tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Nếu bạn đang so sánh nhiều model trong cùng dòng, bài viết tổng hợp dưới đây giúp tham khảo thêm các phiên bản và lựa chọn cấu hình phù hợp với hệ thống đang sử dụng.
Cảm biến tiệm cận Omron TL-W 2M – tổng quan dòng sản phẩm và các model
Khi yêu cầu báo giá, vui lòng cung cấp mã TL-W5MC1, số lượng cần mua và thông tin bộ điều khiển đang sử dụng. Nếu mua để thay thế, nên gửi thêm ảnh nhãn cảm biến cũ, sơ đồ đấu dây và vị trí lắp đặt để hỗ trợ đối chiếu nhanh hơn.
Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra cấu hình NPN NO, lựa chọn cảm biến phù hợp và nhận báo giá theo nhu cầu sử dụng trong hệ thống tự động hóa công nghiệp.
