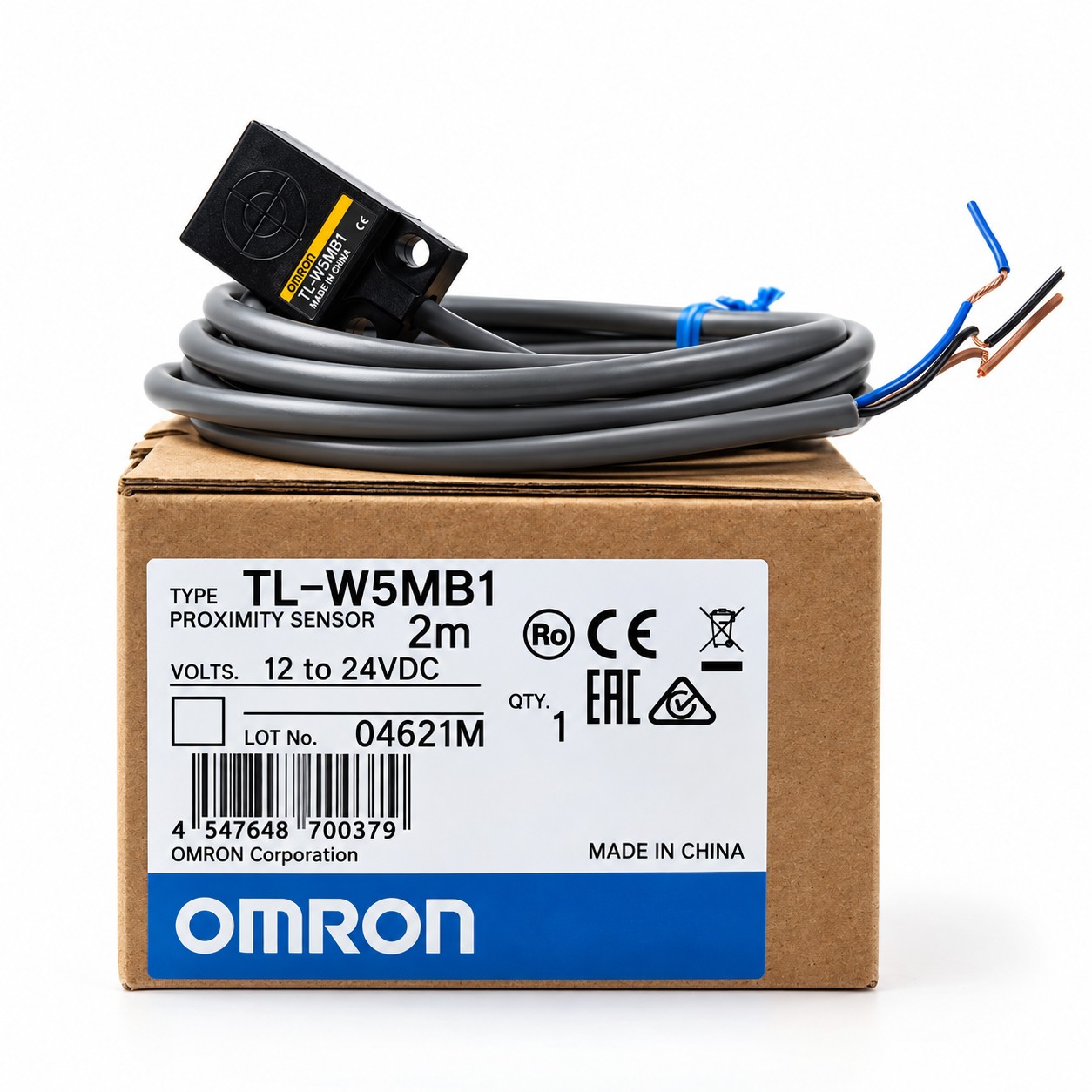

Cảm biến tiệm cận Omron TL-W5MB1 có khoảng cách phát hiện 5 mm, ngõ ra PNP thường mở (NO), nguồn cấp danh định 12–24VDC và cáp dài 2 m. Thiết kế dạng phẳng, thân nhựa ABS, phù hợp phát hiện vật thể kim loại trong các cụm máy và hệ thống tự động hóa. Khi thay thế cảm biến, cần kiểm tra kiểu ngõ ra PNP, khoảng cách phát hiện và điều kiện lắp đặt thực tế.
Cảm biến tiệm cận Omron TL-W5MB1 là cảm biến tiệm cận cảm ứng từ dạng phẳng, dùng để phát hiện vật thể kim loại trong máy móc và hệ thống tự động hóa công nghiệp. Model này có khoảng cách phát hiện danh định 5 mm, ngõ ra PNP thường mở (NO), sử dụng nguồn DC và kết nối bằng cáp dài 2 m.
Đối với kỹ thuật viên bảo trì hoặc bộ phận mua hàng đang tìm cảm biến thay thế, cần kiểm tra đồng thời mã TL-W5MB1, kiểu ngõ ra PNP, logic NO và không gian lắp đặt. Không nên chỉ đối chiếu khoảng cách phát hiện vì các model cùng dòng TL-W có thể khác cấu hình điện và kiểu lắp.
Bảng thông số dưới đây tập trung vào các yếu tố cần kiểm tra trước khi lắp mới, thay thế cảm biến hoặc kết nối với bộ điều khiển PLC.
| Model | TL-W5MB1 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ dạng phẳng |
| Khoảng cách phát hiện danh định | 5 mm |
| Kiểu lắp | Unshielded – không chống nhiễu kim loại |
| Kiểu ngõ ra | PNP, thường mở (NO) |
| Nguồn cấp danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Số dây | 3 dây DC |
| Chiều dài cáp | 2 m |
| Kích thước thân | 18 × 10 × 31 mm |
| Vật liệu thân | Nhựa ABS |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C |
Lưu ý: Khoảng cách phát hiện thực tế phụ thuộc vật liệu, kích thước mục tiêu và điều kiện lắp đặt. Với kiểu unshielded, cần tuân thủ hướng dẫn lắp đặt trong tài liệu kỹ thuật để tránh ảnh hưởng từ bề mặt kim loại xung quanh.
Khác với cảm biến hình trụ thường thấy trên máy tự động, TL-W5MB1 có thân phẳng, thuận tiện khi cần bố trí cảm biến trong những cụm cơ khí có khoảng không lắp đặt hạn chế. Khoảng cách phát hiện danh định 5 mm phù hợp với các vị trí cần nhận biết sự xuất hiện hoặc vị trí của chi tiết kim loại ở cự ly gần.
Trong thực tế, model này có thể được cân nhắc cho các nhiệm vụ phát hiện vị trí chi tiết kim loại, xác nhận trạng thái cơ cấu hoặc nhận biết phôi trên máy. Việc lựa chọn cuối cùng nên dựa trên vật liệu mục tiêu, khoảng cách làm việc và khả năng tiếp nhận tín hiệu của bộ điều khiển.
Trước khi thay thế cảm biến đang sử dụng, hãy đối chiếu kích thước thân, vị trí bắt vít, khoảng cách đến mục tiêu và khoảng trống xung quanh. Vì TL-W5MB1 thuộc loại unshielded, không nên mặc định có thể lắp sát bề mặt kim loại như với mọi loại cảm biến shielded.

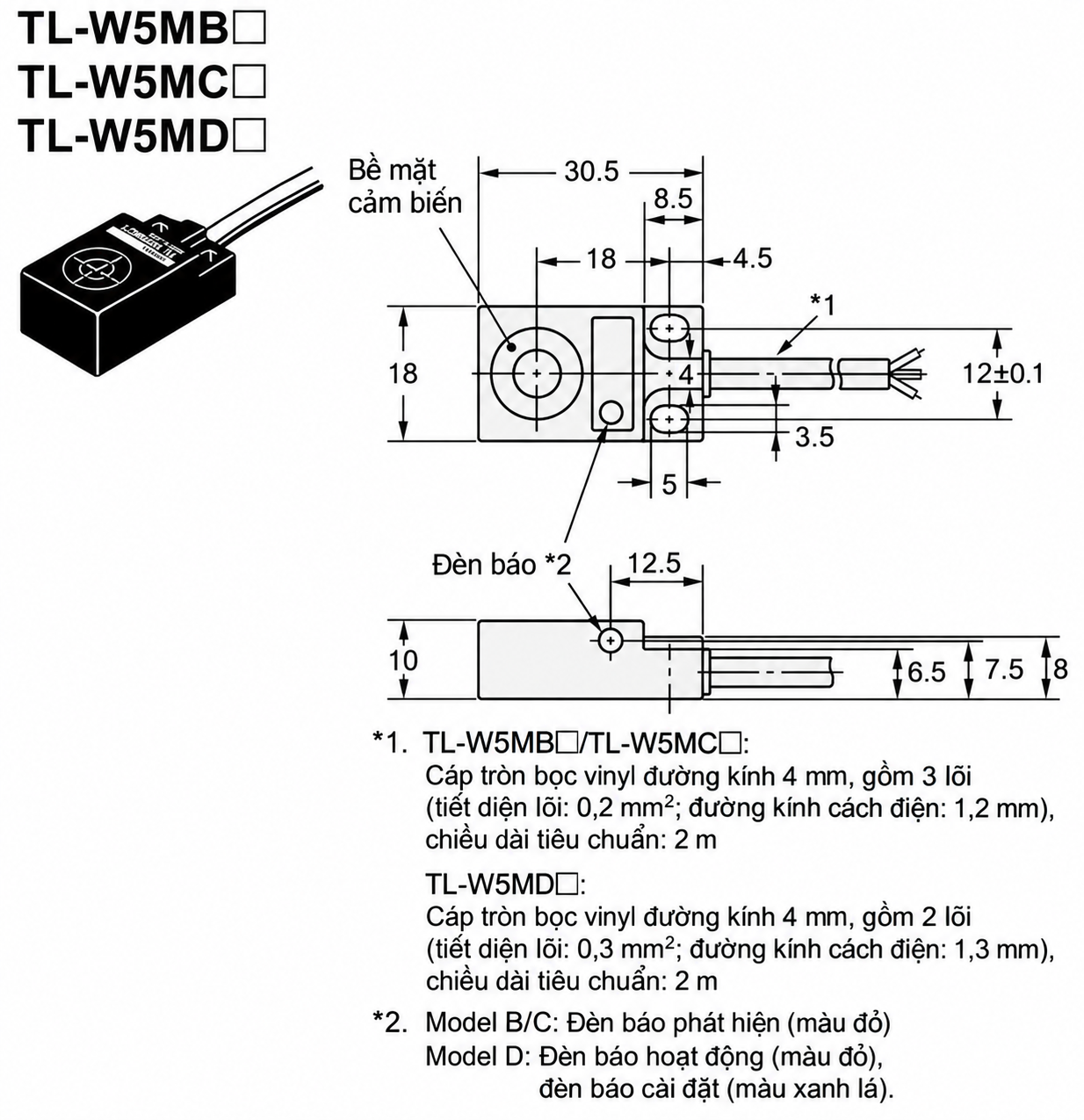

Khi thiết kế hoặc cải tạo gá lắp, nên sử dụng bản vẽ kích thước để xác định vị trí cố định cảm biến và hướng bề mặt phát hiện. Sau khi lắp, kiểm tra khả năng phát hiện ở khoảng cách làm việc thực tế trước khi đưa máy trở lại vận hành.
TL-W5MB1 sử dụng ngõ ra PNP 3 dây. Với cách đấu dây thông dụng của dòng cảm biến này, dây nâu nối nguồn dương, dây xanh dương nối 0V và dây đen là tín hiệu ngõ ra. Cần đối chiếu sơ đồ đi kèm sản phẩm trước khi cấp nguồn.
Nguyên tắc kiểm tra khi đấu nối:
Đầu vào PLC phải tương thích với tín hiệu PNP. Trước khi đấu nối, hãy ngắt nguồn, kiểm tra sơ đồ chân và tránh để dây tín hiệu chạm trực tiếp vào nguồn hoặc 0V. Không chỉ dựa vào màu dây nếu sơ đồ của phiên bản đang sử dụng có quy định khác.
Các model TL-W có thể cùng khoảng cách phát hiện 5 mm nhưng khác loại ngõ ra, trạng thái NO/NC hoặc cấu trúc shielded/unshielded. Khi đặt hàng thay thế, cần đối chiếu đầy đủ mã model thay vì chọn theo hình dáng.
| Model | Ngõ ra | Trạng thái | Kiểu lắp |
|---|---|---|---|
| TL-W5MB1 | PNP | NO | Unshielded |
| TL-W5MB2 | PNP | NC | Unshielded |
| TL-W5MC1 | NPN | NO | Unshielded |
| TL-W5MC2 | NPN | NC | Unshielded |
| TL-W5F1 | PNP | NO | Shielded |
| TL-W5F2 | PNP | NC | Shielded |
Nếu hệ thống đang dùng tín hiệu PNP NO, TL-W5MB1 có thể là lựa chọn cần xem xét khi cấu hình cơ khí và thông số điện phù hợp. Trường hợp thay từ model NPN sang PNP hoặc từ shielded sang unshielded, cần kiểm tra lại cả mạch đầu vào và điều kiện lắp đặt trước khi thay thế.
Tham khảo tài liệu kỹ thuật dòng TL-W để kiểm tra thêm thông số, bản vẽ, điều kiện lắp đặt và hướng dẫn đấu nối trước khi đưa cảm biến vào hệ thống.
Xem tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Để xem thông tin tổng quan về dòng cảm biến tiệm cận phẳng Omron TL-W và đối chiếu các model liên quan, bạn có thể truy cập bài viết tổng hợp dưới đây:
Cảm biến tiệm cận Omron TL-W 2M – thông tin dòng sản phẩm và các model
Khi yêu cầu báo giá, nên cung cấp mã TL-W5MB1, số lượng cần mua và thông tin về bộ điều khiển đang sử dụng. Nếu dùng để thay thế cảm biến cũ, hãy gửi thêm ảnh nhãn model, vị trí lắp và sơ đồ đấu dây hiện tại để hỗ trợ đối chiếu chính xác hơn.
Liên hệ TudonghoaaZ để được hỗ trợ kiểm tra thông số, lựa chọn đúng cấu hình cảm biến và nhận báo giá theo nhu cầu sử dụng thực tế.
