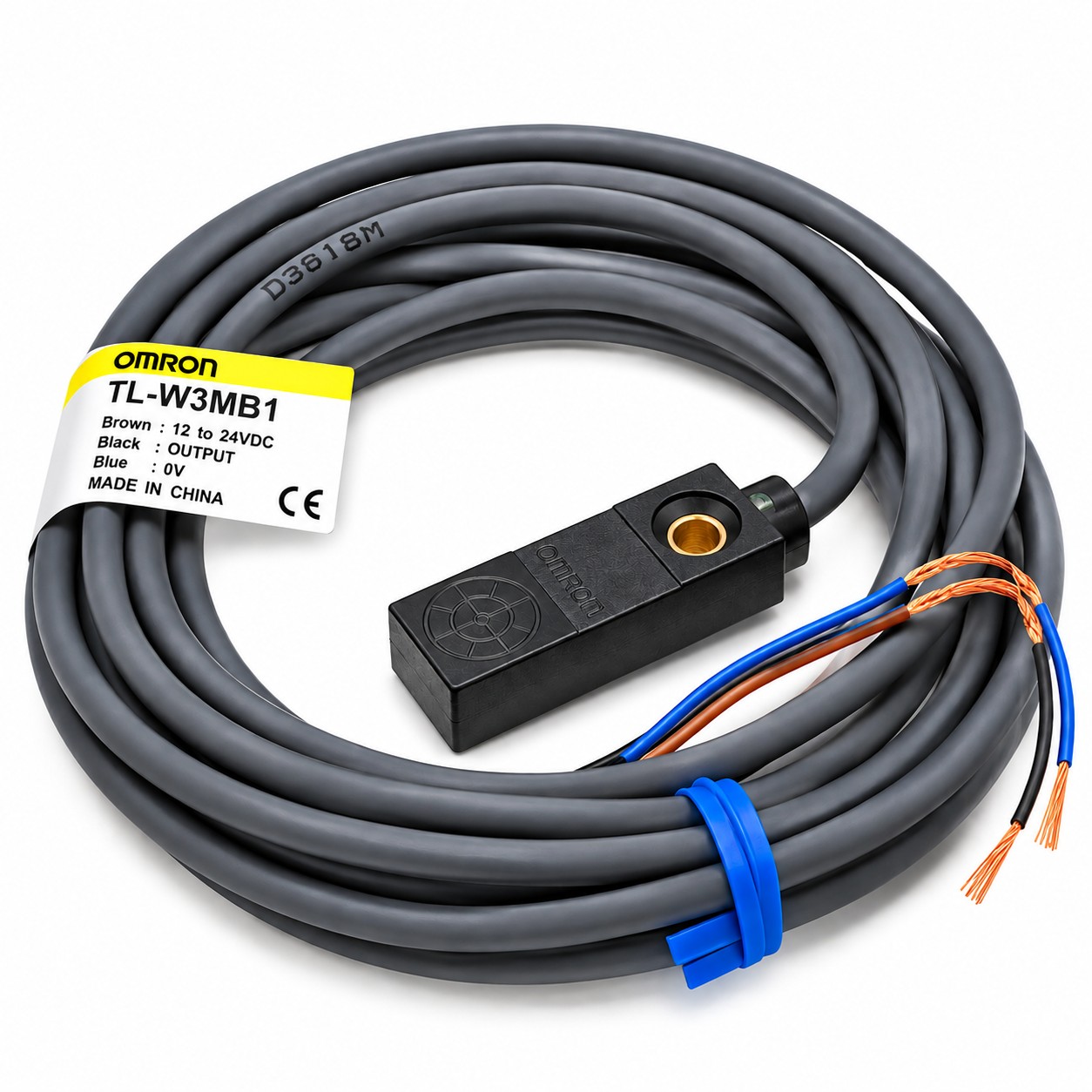

Cảm biến tiệm cận Omron TL-W3MB1 có khoảng cách phát hiện danh định 3 mm, ngõ ra PNP thường mở (NO), nguồn DC 12–24V và cáp kết nối dài 2 m. Thiết kế dạng dẹt, thân cảm biến nhỏ gọn, phù hợp cho các ứng dụng phát hiện vị trí kim loại trong máy tự động hóa, dây chuyền sản xuất và công tác bảo trì thiết bị công nghiệp.
Cảm biến tiệm cận Omron TL-W3MB1 là cảm biến tiệm cận cảm ứng từ dạng dẹt, sử dụng nguồn DC 3 dây, ngõ ra PNP và chế độ hoạt động thường mở (NO). Với khoảng cách phát hiện danh định 3 mm và thiết kế nhỏ gọn, model này phù hợp để xem xét trong các hệ thống máy tự động, thiết bị chuyên dụng và dây chuyền sản xuất cần phát hiện vị trí chi tiết kim loại.
Đối với bộ phận bảo trì nhà máy, đơn vị chế tạo máy, công ty dịch vụ kỹ thuật và doanh nghiệp cung ứng vật tư công nghiệp, việc lựa chọn đúng TL-W3MB1 giúp thuận tiện khi thay thế cảm biến, kết nối với PLC hoặc chuẩn hóa linh kiện trong hệ thống điều khiển.
Omron TL-W3MB1 thuộc dòng TL-W, được thiết kế theo dạng thân dẹt với bề mặt cảm biến bố trí ở cạnh bên. Kiểu dáng này cho phép kỹ thuật viên cân nhắc lắp đặt tại những vị trí mà cảm biến hình trụ thông thường không thuận tiện về mặt cơ khí.
Model TL-W3MB1 sử dụng ngõ ra PNP, thường mở NO và nguồn DC 3 dây. Khi có vật thể kim loại đi vào vùng phát hiện, cảm biến thay đổi trạng thái ngõ ra theo nguyên lý hoạt động của thiết bị. Tín hiệu này có thể được sử dụng trong mạch điều khiển hoặc đưa về ngõ vào PLC tương thích.
Một số đặc điểm chính:
Đây là những thông số tham khảo quan trọng khi đánh giá khả năng thay thế hoặc tích hợp cảm biến vào máy móc hiện có. Trước khi đặt hàng, cần đối chiếu mã TL-W3MB1 và các yêu cầu thực tế của hệ thống.
| Thương hiệu | Omron |
| Dòng sản phẩm | TL-W |
| Mã sản phẩm | TL-W3MB1 |
| Nguyên lý phát hiện | Cảm ứng từ, phát hiện kim loại |
| Khoảng cách phát hiện danh định | 3 mm ±10% |
| Khoảng cách cài đặt | 0–2,4 mm |
| Đối tượng phát hiện tiêu chuẩn | Sắt, kích thước 12 × 12 × 1 mm |
| Loại ngõ ra | PNP open collector |
| Chế độ đầu ra | NO – thường mở |
| Số dây | DC 3 dây |
| Điện áp nguồn danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ tối đa | 15 mA tại 24VDC, không tải |
| Dòng tải đầu ra tối đa | 100 mA |
| Tần số đáp ứng | 600 Hz, giá trị trung bình theo điều kiện thử nghiệm |
| Đèn báo | Đèn báo phát hiện màu đỏ |
| Kích thước đầu cảm biến | Khoảng 10 × 6 × 27 mm theo bản vẽ catalogue |
| Chiều dài cáp | 2 m |
| Vật liệu vỏ | Nhựa ABS chịu nhiệt |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -25 đến 70°C |
Nguồn thông số: catalogue kỹ thuật Omron TL-W. Giá trị thực tế cần được xác nhận theo phiên bản hàng và tài liệu đi kèm.

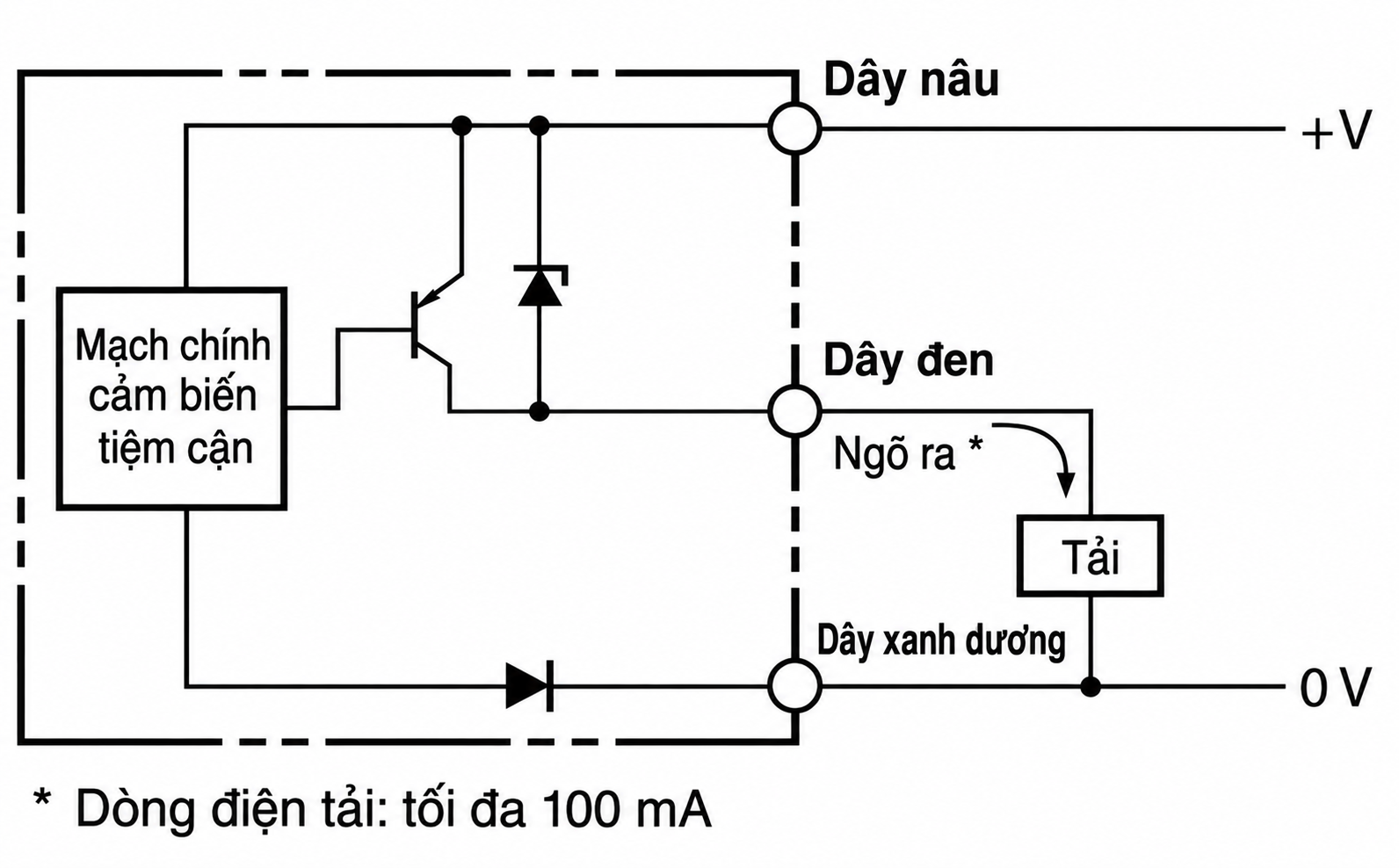

TL-W3MB1 là cảm biến DC 3 dây có ngõ ra PNP. Theo sơ đồ đấu dây của dòng TL-W, các dây được nhận biết như sau:
Với ngõ ra PNP, tải được bố trí giữa dây đen (ngõ ra) và 0V theo sơ đồ đấu dây. Khi cảm biến phát hiện vật thể, transistor ngõ ra chuyển sang trạng thái dẫn theo chế độ NO.
Lưu ý khi đấu nối PLC: Kiểm tra loại ngõ vào PLC có tương thích với tín hiệu PNP hay không, đồng thời bảo đảm dòng tải không vượt giới hạn cho phép. Không đấu dây chỉ dựa vào màu dây nếu chưa xác nhận đúng model và sơ đồ của thiết bị.

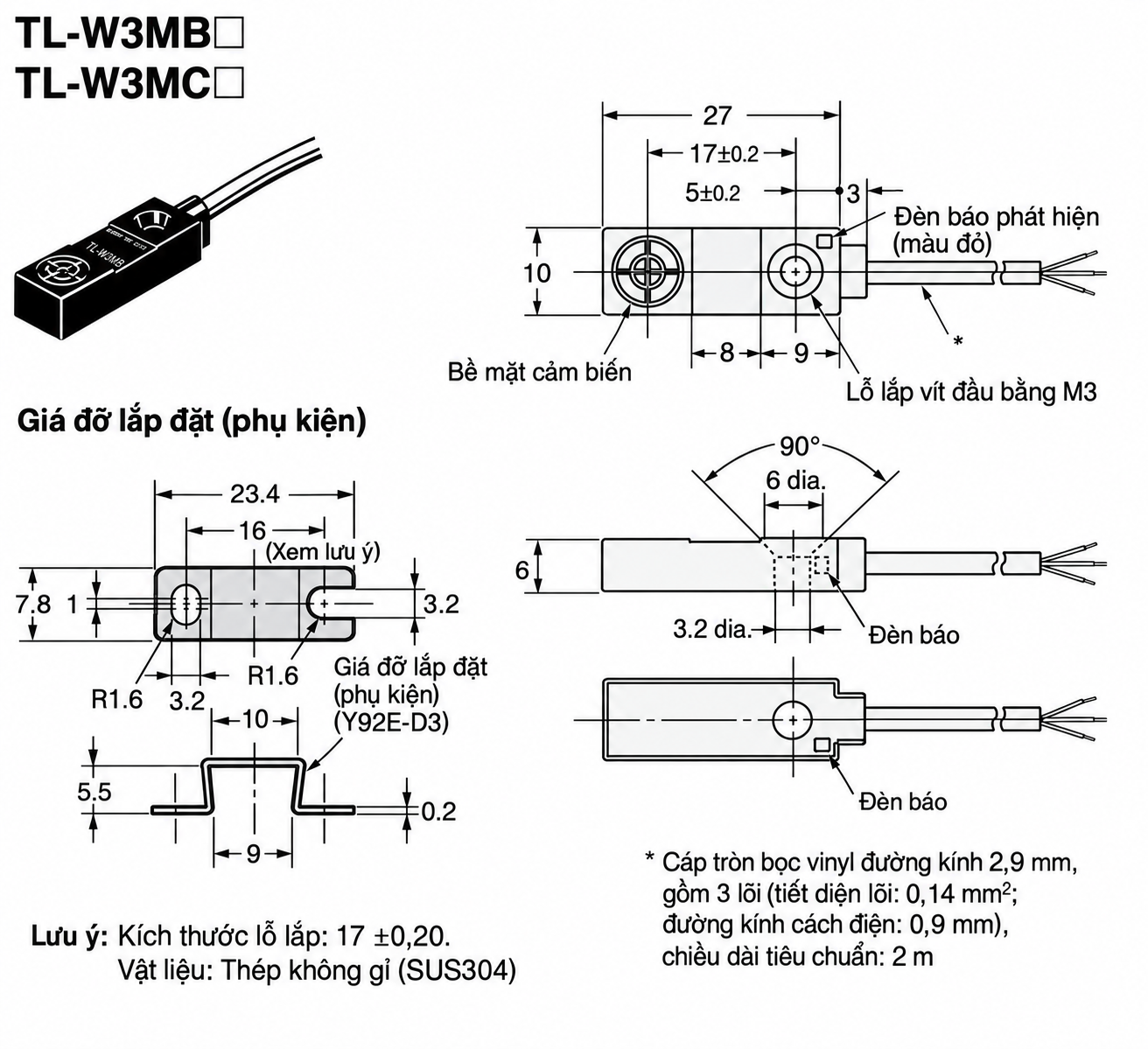

Với thân cảm biến dạng dẹt, TL-W3MB1 có thể được cân nhắc cho các vị trí lắp đặt có không gian hạn chế. Catalogue thể hiện đầu cảm biến có kích thước khoảng 10 × 6 × 27 mm, sử dụng lỗ bắt vít đầu bằng M3 và có thể sử dụng phụ kiện gá lắp phù hợp.
Trước khi gia công gá lắp hoặc thay thế cảm biến cũ, kỹ thuật viên nên kiểm tra các yếu tố sau:
TL-W3MB1 có thể được xem xét cho các ứng dụng phát hiện kim loại trong hệ thống tự động hóa khi khoảng cách phát hiện, cấu hình PNP và kết cấu lắp đặt đáp ứng yêu cầu của máy.
Cảm biến này dùng nguyên lý cảm ứng từ nên phù hợp để phát hiện kim loại, không phải thiết bị phát hiện mọi loại vật liệu như cảm biến quang. Khoảng cách phát hiện có thể thay đổi theo vật liệu và kích thước của đối tượng.
Trong dòng Omron TL-W, các model có hình dáng tương tự nhưng có thể khác nhau về cấu hình đầu ra hoặc chế độ hoạt động. Khi lựa chọn, cần đọc đầy đủ mã hàng thay vì chỉ dựa vào kích thước.
| Model | Khoảng cách phát hiện | Ngõ ra | Chế độ |
|---|---|---|---|
| TL-W3MB1 | 3 mm | PNP | NO |
| TL-W3MB2 | 3 mm | PNP | NC |
| TL-W3MC1 | 3 mm | NPN | NO |
| TL-W3MC2 | 3 mm | NPN | NC |
| TL-W5MB1 | 5 mm | PNP | NO |
| TL-W5MC1 | 5 mm | NPN | NO |
Nếu hệ thống hiện tại sử dụng cảm biến NPN, việc thay bằng TL-W3MB1 có thể không tương thích trực tiếp với mạch đầu vào. Tương tự, model NO và NC không nên thay thế cho nhau khi chưa kiểm tra logic điều khiển.
Để kiểm tra đầy đủ thông số, sơ đồ mạch, đặc tuyến phát hiện, kích thước và các lưu ý khi lắp đặt, vui lòng tham khảo catalogue kỹ thuật của dòng Omron TL-W.
Xem catalogue kỹ thuật cảm biến tiệm cận Omron TL-W (PDF)
Tài liệu dòng sản phẩm giúp kỹ thuật viên kiểm tra sự khác biệt giữa các model, tuy nhiên cần xác nhận đúng mã TL-W3MB1 trước khi sử dụng thông số để thiết kế hoặc thay thế thiết bị.
Nếu bạn đang tìm kiếm model khác trong cùng dòng, hãy tham khảo bài viết tổng hợp cảm biến tiệm cận Omron TL-W – thông số kỹ thuật, các model và hướng dẫn lựa chọn. Bài viết cung cấp thông tin tổng quan để hỗ trợ đối chiếu khoảng cách phát hiện, cấu hình đầu ra và sơ đồ đấu dây giữa các phiên bản.
Khi cần mua cảm biến TL-W3MB1 phục vụ sản xuất, bảo trì hoặc cung cấp vật tư cho nhà máy, doanh nghiệp nên chuẩn bị mã hàng, số lượng, yêu cầu giao hàng và thông tin kỹ thuật của thiết bị đang sử dụng.
Đối với trường hợp thay thế cảm biến cũ, có thể cung cấp thêm ảnh tem sản phẩm, sơ đồ đấu dây hoặc model PLC để hỗ trợ đối chiếu. Việc xác nhận đúng ngõ ra PNP, chế độ NO, điện áp nguồn và kích thước lắp đặt giúp hạn chế rủi ro chọn nhầm linh kiện.
Liên hệ Tự Động Hóa AZ để yêu cầu tư vấn và báo giá cảm biến tiệm cận Omron TL-W3MB1. Vui lòng cung cấp số lượng và yêu cầu kỹ thuật để kiểm tra thông tin sản phẩm, khả năng cung ứng và phương án đặt hàng phù hợp.
