Cảm biến tiệm cận Omron TL-W5F1 có khoảng cách phát hiện 5 mm, ngõ ra PNP thường mở (NO), nguồn cấp 12–24VDC và cáp đấu nối dài 2 m. Thiết kế shielded, cấp bảo vệ IP67, phù hợp phát hiện vật thể kim loại và kiểm tra vị trí trong máy móc tự động. Khi thay thế cảm biến, cần đối chiếu kiểu ngõ ra PNP và sơ đồ đấu dây với bộ điều khiển đang sử dụng.
Cảm biến tiệm cận Omron TL-W5F1 là cảm biến tiệm cận cảm ứng từ dạng dẹt, thiết kế shielded (có bảo vệ), khoảng cách phát hiện danh định 5 mm. Model sử dụng ngõ ra PNP thường mở (NO), nguồn DC 3 dây và cáp đấu nối liền dài 2 m. Sản phẩm thích hợp cho các ứng dụng phát hiện chi tiết kim loại, kiểm tra vị trí và giám sát trạng thái trong máy móc tự động.
Khi lựa chọn cảm biến cho dây chuyền sản xuất, kỹ thuật viên cần xác nhận loại ngõ ra PNP, chức năng NO, điện áp nguồn và kích thước lắp đặt. Những thông tin này đặc biệt quan trọng khi thay thế cảm biến cũ hoặc kết nối với đầu vào PLC để tránh sai khác về tín hiệu điều khiển.
| Thông số | Giá trị |
| Mã sản phẩm | TL-W5F1 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu thiết kế | Dạng dẹt, shielded (có bảo vệ) |
| Kích thước đầu cảm biến | 24,9 × 10 × 50 mm |
| Khoảng cách phát hiện | 5 mm ±10% |
| Khoảng cách cài đặt | 0–4 mm |
| Đối tượng phát hiện | Kim loại sắt; độ nhạy có thể giảm với kim loại không chứa sắt |
| Đối tượng phát hiện tiêu chuẩn | Sắt, kích thước 18 × 18 × 1 mm |
| Tần số đáp ứng | 300 Hz, giá trị trung bình |
| Nguồn cấp danh định | 12–24VDC, độ gợn đỉnh-đỉnh tối đa 20% |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ | Tối đa 15 mA tại 24VDC khi không tải |
| Kiểu ngõ ra | PNP |
| Chức năng ngõ ra | NO – thường mở |
| Dòng tải ngõ ra tối đa | 200 mA |
| Đèn chỉ thị | LED đỏ báo phát hiện |
| Mạch bảo vệ | Bảo vệ ngược cực và chống xung đột biến |
| Chiều dài cáp | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–95%, không ngưng tụ |
| Vật liệu vỏ và bề mặt cảm biến | ABS chịu nhiệt |
Lưu ý: Thông số được tổng hợp theo catalogue Omron TL-W. Trước khi lắp đặt hoặc thay thế, nên đối chiếu tài liệu kỹ thuật đúng model và phiên bản sản phẩm.

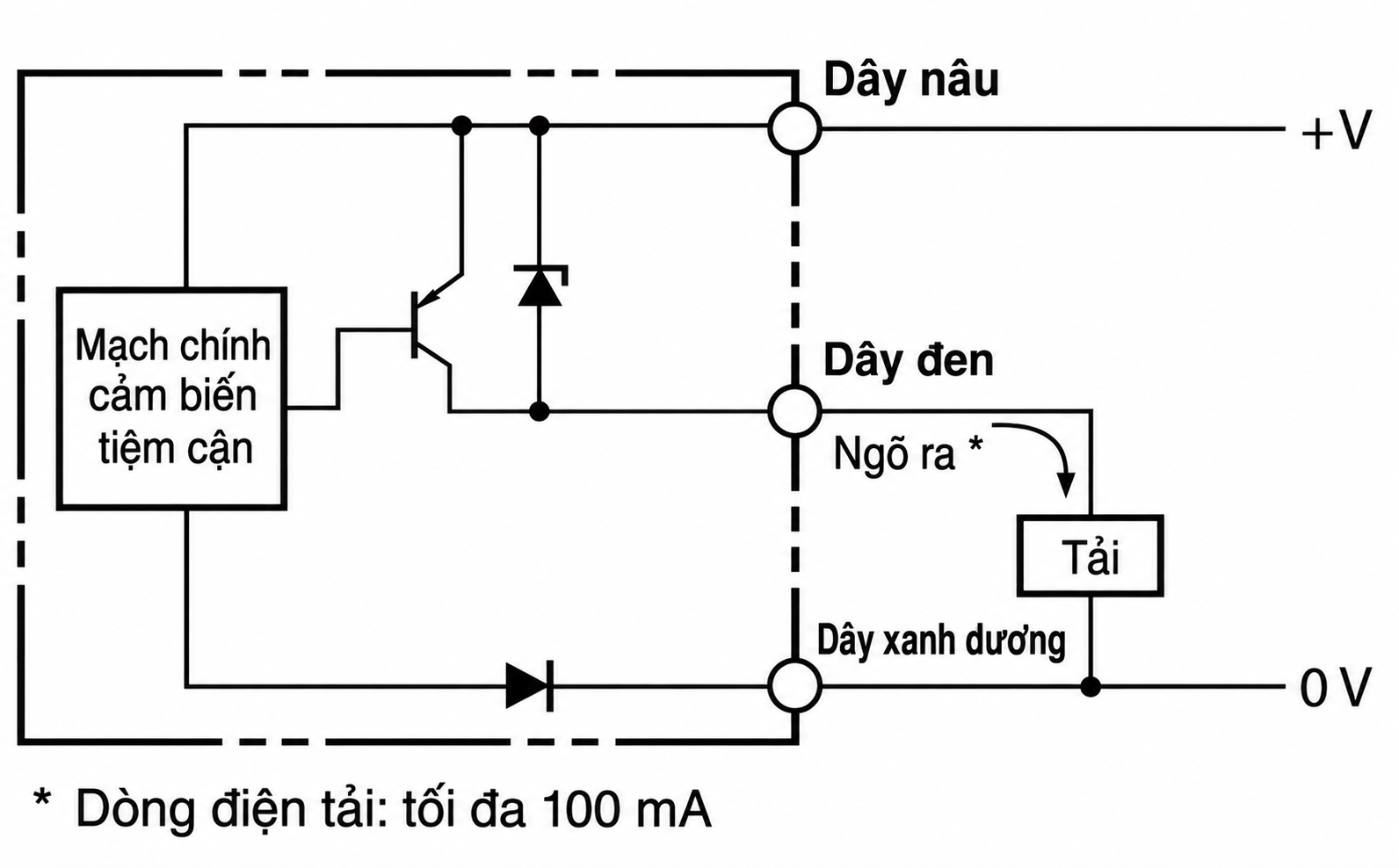

TL-W5F1 là cảm biến DC 3 dây, sử dụng ngõ ra PNP thường mở (NO). Khi kết nối với PLC, cần xác nhận đầu vào PLC tương thích PNP và thực hiện đấu dây theo sơ đồ của nhà sản xuất.
Với ngõ ra PNP, tải được đấu giữa dây tín hiệu màu đen và 0V theo sơ đồ của nhà sản xuất. Dòng tải tối đa là 200 mA. Không đấu tải vượt giới hạn cho phép; cần ngắt nguồn trước khi thực hiện đấu nối.

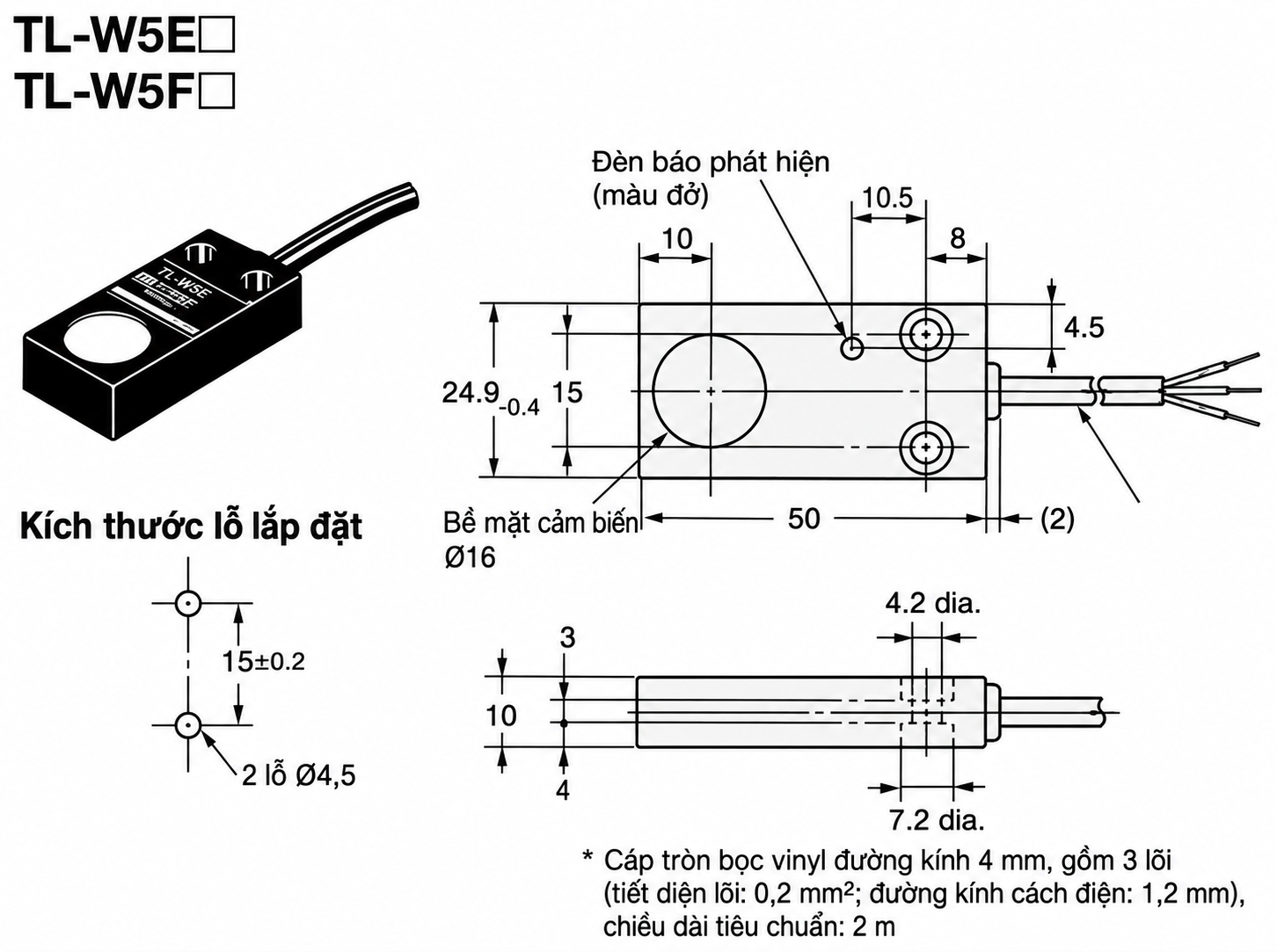

Omron TL-W5F1 có thiết kế thân dẹt shielded, phù hợp với các vị trí lắp đặt theo yêu cầu của dòng cảm biến có bảo vệ. Khi thiết kế gá đỡ hoặc thay thế cảm biến cũ, cần kiểm tra kích thước tổng thể, vị trí bắt vít và khoảng cách từ mặt cảm biến đến vật thể cần phát hiện.
Khoảng cách cài đặt theo catalogue là 0–4 mm. Vì vậy, không nên bố trí cảm biến chỉ dựa trên khoảng cách phát hiện danh định 5 mm; cần tính đến dung sai lắp đặt và chuyển động thực tế của chi tiết.

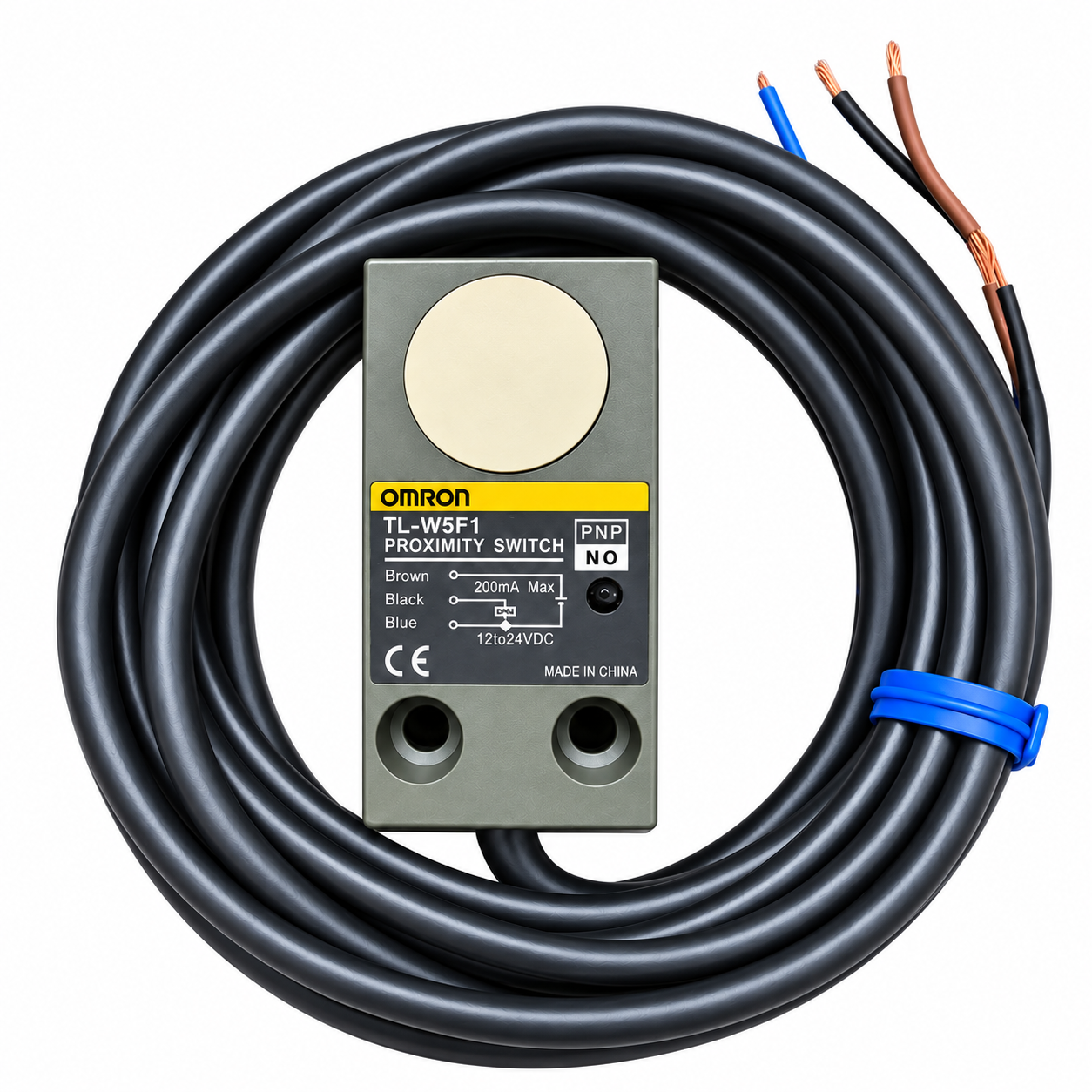

Hình ảnh dưới đây giúp nhận diện kiểu dáng sản phẩm. Khi đặt hàng hoặc thay thế trong dây chuyền, hãy xác nhận đúng mã TL-W5F1 và cấu hình PNP NO, đồng thời kiểm tra nguồn cấp và kích thước lắp đặt.
| Model | Ngõ ra | Chức năng | Khoảng cách | Thiết kế |
| TL-W5E1 | NPN | NO – thường mở | 5 mm | Shielded |
| TL-W5E2 | NPN | NC – thường đóng | 5 mm | Shielded |
| TL-W5F1 | PNP | NO – thường mở | 5 mm | Shielded |
| TL-W5F2 | PNP | NC – thường đóng | 5 mm | Shielded |
| TL-W5MC1 | NPN | NO – thường mở | 5 mm | Unshielded |
TL-W5F1 phù hợp khi hệ thống yêu cầu ngõ ra PNP thường mở. Nếu cần chức năng PNP thường đóng, có thể tham khảo TL-W5F2; nếu hệ thống sử dụng ngõ ra NPN, cần đối chiếu các model TL-W5E hoặc TL-W5MC tương ứng. Không nên thay thế chéo khi chưa xác nhận kiểu ngõ ra và điều kiện lắp đặt.
Tham khảo catalogue để kiểm tra thông số điện, sơ đồ đấu dây, bản vẽ kích thước và lưu ý khi lắp đặt cảm biến.
Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Để xem thêm các model trong cùng dòng, vui lòng tham khảo bài tổng hợp cảm biến tiệm cận Omron TL-W. Bài tổng giúp đối chiếu các phiên bản theo khoảng cách phát hiện, ngõ ra NPN/PNP, chức năng NO/NC và kiểu thiết kế shielded/unshielded trước khi lựa chọn.
Khi yêu cầu báo giá cảm biến Omron TL-W5F1, vui lòng cung cấp mã sản phẩm, số lượng và thông tin thiết bị đang sử dụng nếu cần thay thế. Nếu chưa chắc về cấu hình, có thể gửi ảnh nhãn cảm biến cũ hoặc sơ đồ đấu nối hiện tại để được hỗ trợ đối chiếu ngõ ra PNP NO, điện áp nguồn và kích thước lắp đặt.
