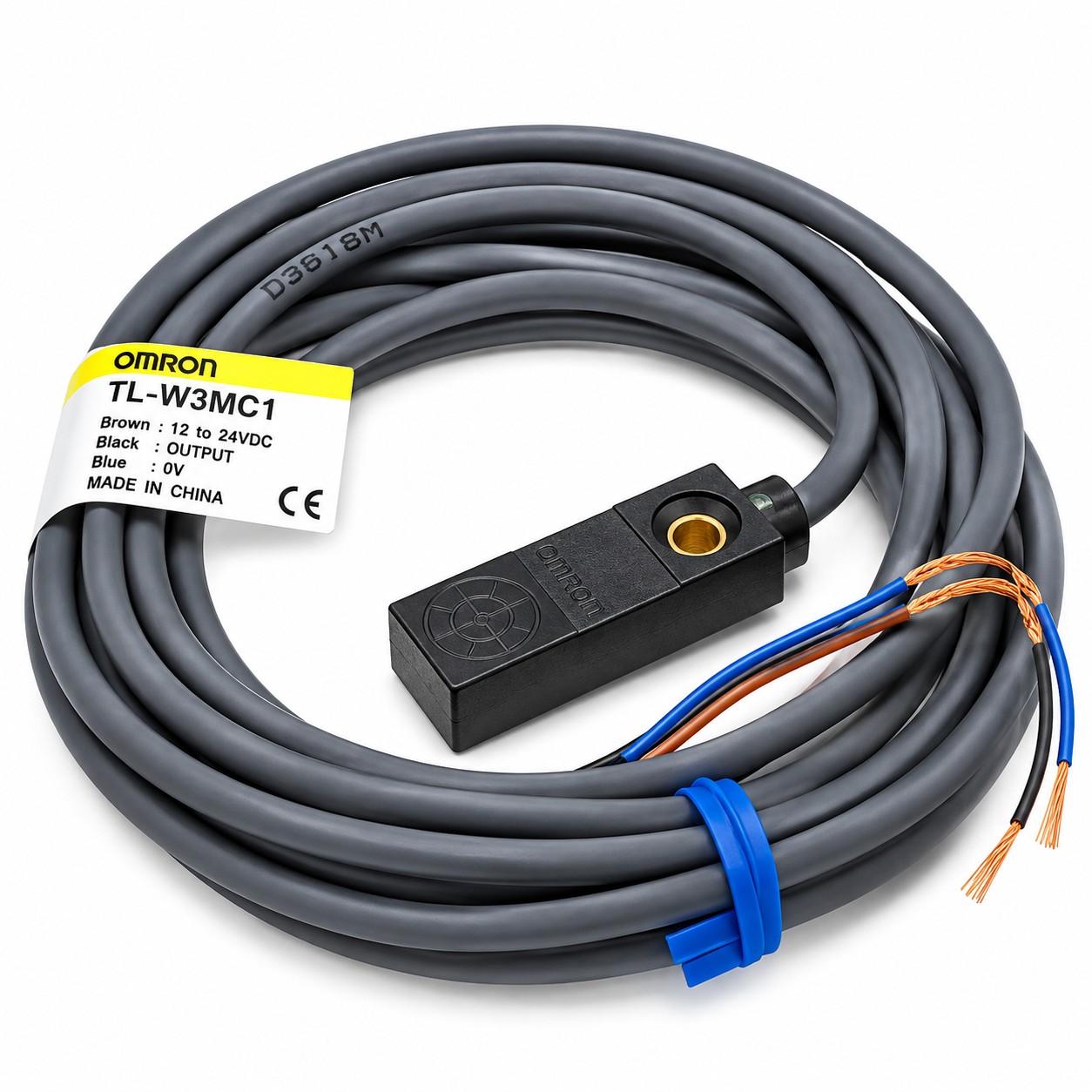

Cảm biến tiệm cận Omron TL-W3MC1 là cảm biến cảm ứng từ dạng dẹt, khoảng cách phát hiện danh định 3 mm, ngõ ra NPN thường mở (NO) và cáp kết nối dài 2 m. Sản phẩm dùng để nhận biết vị trí chi tiết kim loại trong máy tự động hóa, cơ cấu chuyển động và dây chuyền sản xuất. Khi lựa chọn, cần kiểm tra kiểu đầu vào PLC và sơ đồ đấu tải để bảo đảm tương thích với hệ thống điều khiển.
Cảm biến tiệm cận Omron TL-W3MC1 được thiết kế để phát hiện vật thể kim loại trong các ứng dụng điều khiển tự động. Model sử dụng ngõ ra NPN thường mở (NO), khoảng cách phát hiện danh định 3 mm và cáp đấu nối liền dài 2 m. Đây là lựa chọn cần xem xét khi hệ thống yêu cầu tín hiệu NPN-NO, đặc biệt tại các vị trí lắp đặt cần cảm biến dạng dẹt, nhỏ gọn.
Trong một hệ thống tự động hóa, lựa chọn cảm biến không chỉ phụ thuộc vào khoảng cách phát hiện mà còn liên quan đến cấu hình tín hiệu của bộ điều khiển. TL-W3MC1 sử dụng ngõ ra NPN-NO, vì vậy cần được lựa chọn cho mạch có đầu vào phù hợp với kiểu ngõ ra này.
Thiết bị có thể được sử dụng trong các ứng dụng như:
Khoảng cách phát hiện thực tế có thể thay đổi theo vật liệu, kích thước mục tiêu và cách bố trí cảm biến. Với kim loại không chứa sắt, khoảng cách phát hiện có thể giảm so với mục tiêu sắt tiêu chuẩn.
| Thông số | Giá trị |
| Model | TL-W3MC1 |
| Thương hiệu | Omron |
| Loại cảm biến | Cảm biến tiệm cận cảm ứng từ |
| Kiểu lắp đặt | Dạng dẹt, không có lớp chắn (unshielded) |
| Khoảng cách phát hiện danh định | 3 mm ±10% |
| Khoảng cách cài đặt | 0–2,4 mm |
| Vật thể phát hiện tiêu chuẩn | Sắt, kích thước 12 × 12 × 1 mm |
| Kiểu ngõ ra | NPN open collector |
| Chế độ hoạt động | NO – thường mở |
| Điện áp nguồn danh định | 12–24 VDC |
| Dải điện áp hoạt động | 10–30 VDC |
| Dòng tiêu thụ tối đa | 15 mA tại 24 VDC, không tải |
| Dòng tải tối đa | 100 mA |
| Điện áp dư tối đa | 1 V tại dòng tải 100 mA và cáp dài 2 m |
| Tần số đáp ứng | Tối thiểu 600 Hz |
| Đèn báo | LED đỏ báo phát hiện |
| Kích thước đầu cảm biến | Dài 27 × rộng 10 × dày 6 mm |
| Kiểu kết nối | Cáp đấu sẵn, 3 lõi, dài 2 m |
| Đường kính cáp | Khoảng 2,9 mm |
| Vật liệu vỏ | ABS chịu nhiệt |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
Nguồn tham khảo: catalogue Omron TL-W, phần Ratings and Specifications và Dimensions. Thông số có thể thay đổi theo phiên bản; hãy đối chiếu mã đầy đủ trên nhãn sản phẩm trước khi lắp đặt.

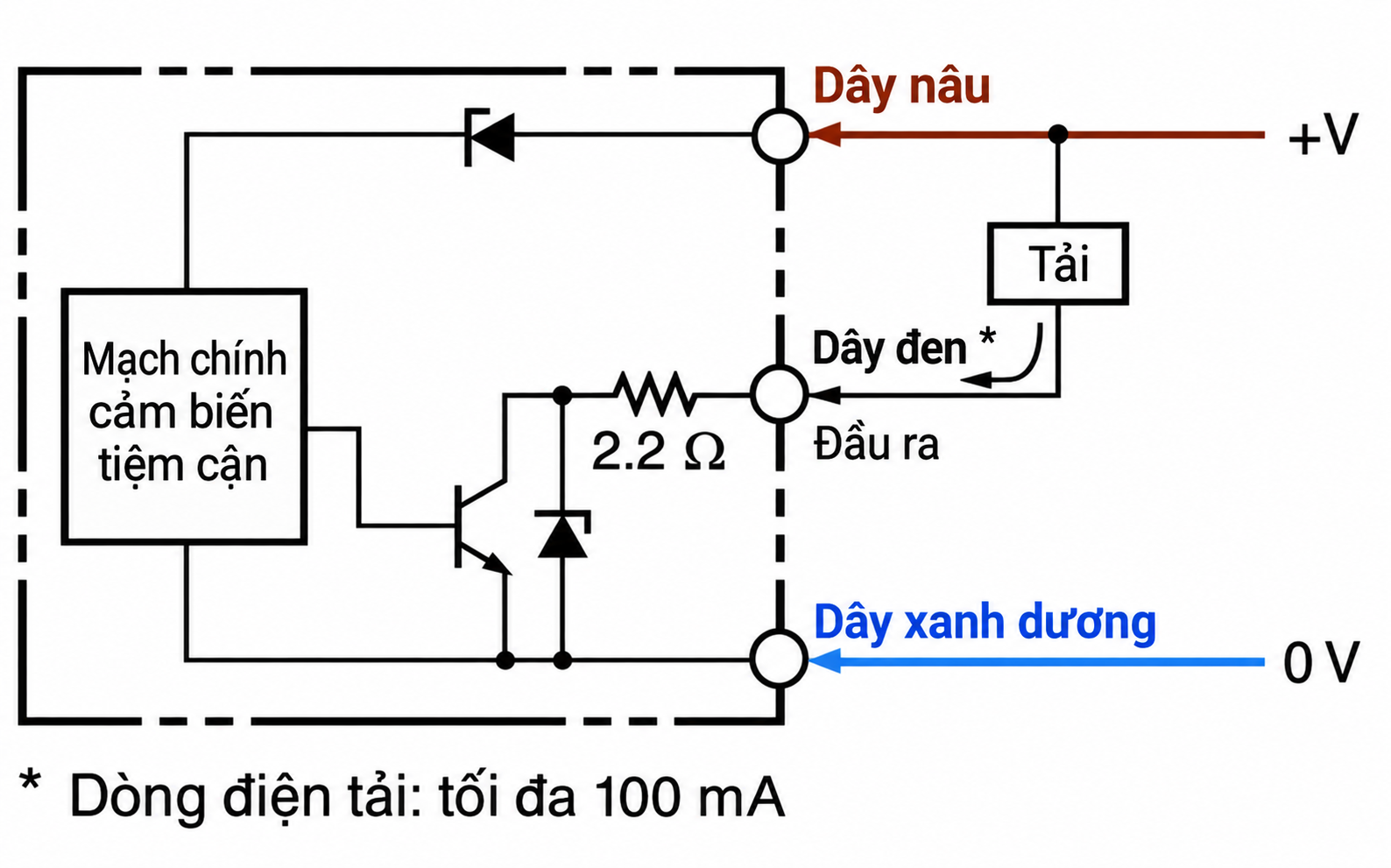

TL-W3MC1 sử dụng ba dây với chức năng kết nối theo sơ đồ của nhà sản xuất:
Với ngõ ra NPN open collector, tải thường được kết nối giữa cực dương nguồn và dây tín hiệu màu đen. Khi transistor đầu ra dẫn, dòng điện đi qua tải về ngõ ra cảm biến rồi về 0 V. Đây là điểm khác biệt quan trọng so với cách đấu tải thông dụng của cảm biến PNP.
Model TL-W3MC1 có chế độ NO. Khi vật thể tiến vào vùng phát hiện, đầu ra chuyển trạng thái theo biểu đồ hoạt động trong catalogue. Khi đấu với PLC, cần xác nhận đầu vào tương thích NPN và kiểm tra sơ đồ chân COM của nhóm đầu vào để tránh đấu nhầm.
Dòng tải cho phép tối đa là 100 mA. Không đấu tải vượt định mức hoặc cấp điện trực tiếp vào dây tín hiệu. Ngắt nguồn trước khi đấu dây và kiểm tra lại cực tính trước khi vận hành.

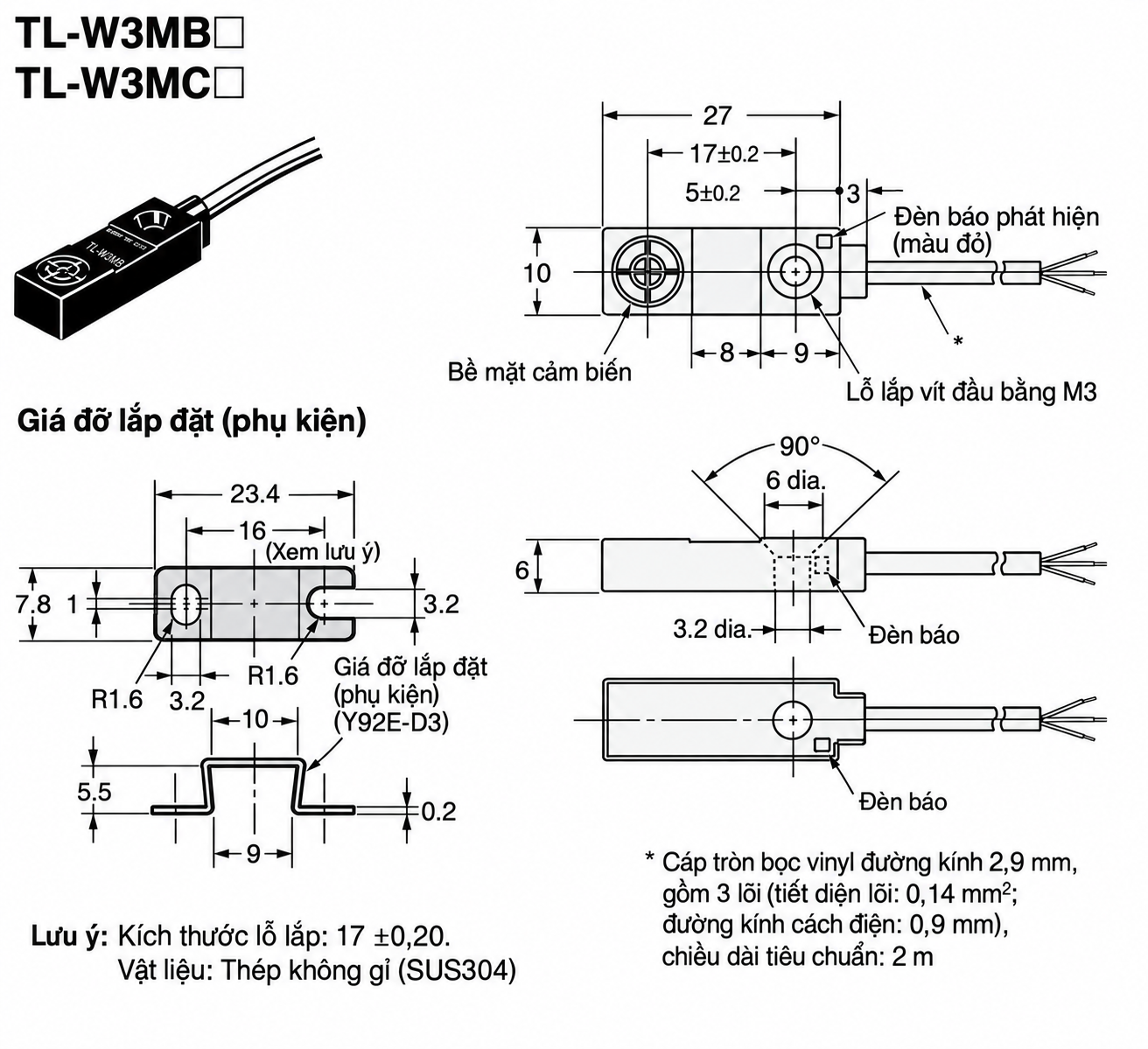

Thân cảm biến TL-W3MC1 có chiều dày 6 mm, phù hợp với những vị trí cần bố trí cảm biến dạng mỏng. Bản vẽ dưới đây thể hiện kích thước thân, vị trí lỗ bắt vít M3 và hình dạng giá đỡ đi kèm theo thiết kế dòng TL-W3.
Một số điểm nên kiểm tra trước khi lắp:
Các mã TL-W3 có hình dáng và khoảng cách phát hiện tương tự nhưng khác loại đầu ra hoặc chế độ NO/NC. Cần chọn theo sơ đồ điện của máy, không chỉ dựa vào kích thước hoặc hình ảnh sản phẩm.
| Model | Khoảng cách phát hiện | Ngõ ra | Chế độ |
| TL-W3MC1 | 3 mm | NPN | NO – thường mở |
| TL-W3MC2 | 3 mm | NPN | NC – thường đóng |
| TL-W3MB1 | 3 mm | PNP | NO – thường mở |
| TL-W3MB2 | 3 mm | PNP | NC – thường đóng |
| TL-W5MC1 | 5 mm | NPN | NO – thường mở |
Nếu hệ thống hiện đang dùng cảm biến NPN-NO và cần duy trì cùng logic tín hiệu, TL-W3MC1 là model cần đối chiếu. Trường hợp thay bằng PNP hoặc NC, hãy kiểm tra lại loại đầu vào PLC, trạng thái tín hiệu và chương trình điều khiển trước khi đưa máy vào hoạt động.
Catalogue dòng TL-W cung cấp thông tin về mã sản phẩm, thông số điện, sơ đồ mạch đầu ra, kích thước cơ khí và các lưu ý khi lắp đặt. Nên tham khảo tài liệu trước khi đấu nối hoặc lựa chọn model thay thế.
Tiêu đề liên kết tài liệu: Tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W – Catalogue PDF
Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W (PDF)
Nếu cần so sánh các phiên bản theo khoảng cách phát hiện, ngõ ra NPN/PNP và chế độ NO/NC, bạn có thể xem trang tổng hợp dòng cảm biến TL-W tại đây.
Xem danh sách cảm biến tiệm cận Omron TL-W
Khi yêu cầu báo giá TL-W3MC1, vui lòng cung cấp mã sản phẩm, số lượng và thông tin bộ điều khiển đang sử dụng. Đối với ứng dụng thay thế, nên gửi thêm ảnh nhãn cảm biến cũ hoặc sơ đồ đấu dây để kiểm tra chính xác kiểu ngõ ra và yêu cầu lắp đặt.
