Cảm biến tiệm cận Omron TL-W5MB2 có khoảng cách phát hiện danh định 5 mm, ngõ ra PNP thường đóng (NC), nguồn DC và cáp đấu nối dài 2 m. Thiết kế thân phẳng, kích thước 18 × 10 × 31 mm, phù hợp phát hiện vật thể kim loại trong cơ cấu máy và hệ thống tự động hóa. Khi lắp mới hoặc thay thế, cần kiểm tra logic NC, kiểu đầu vào PLC và khoảng trống lắp đặt do cảm biến thuộc loại unshielded.

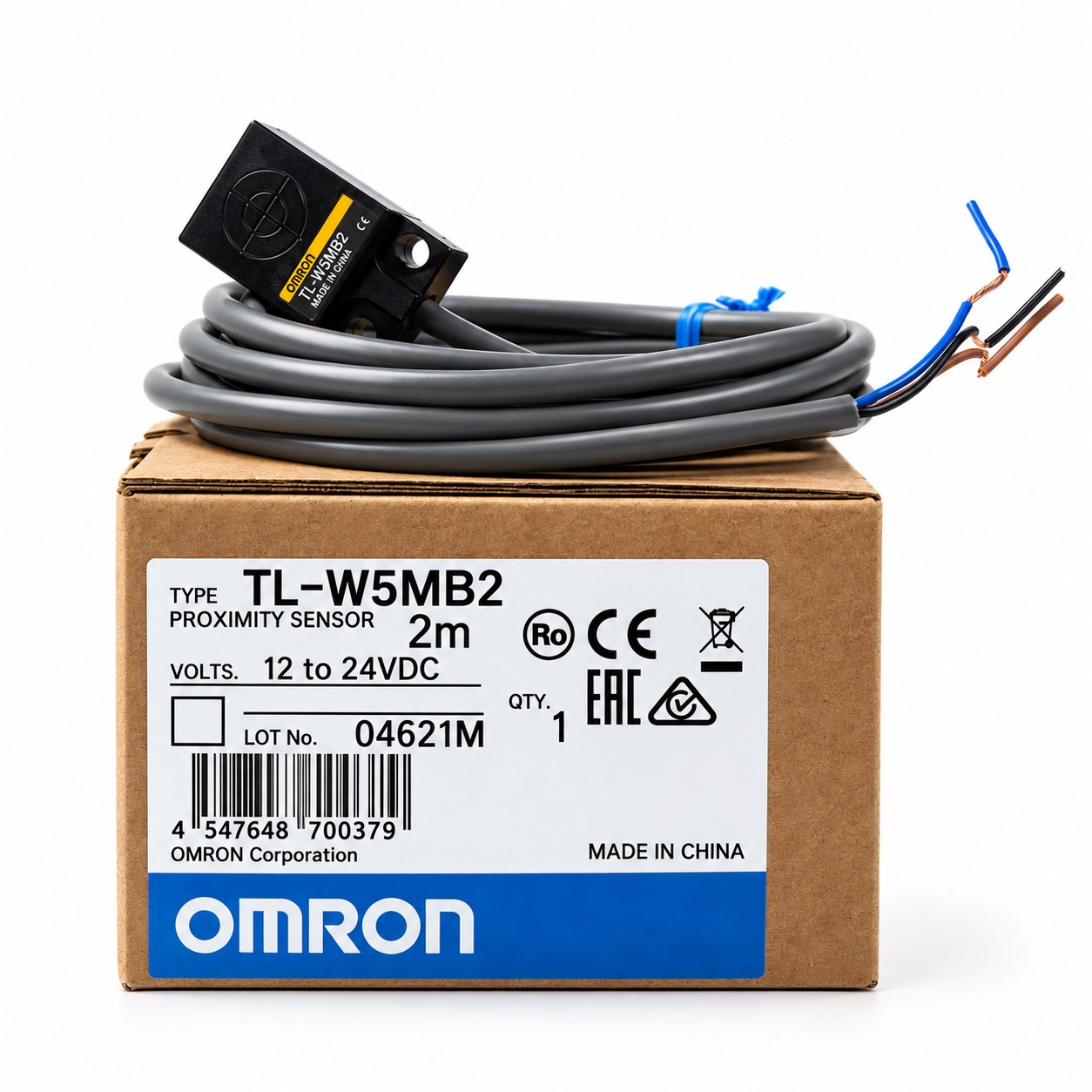

Cảm biến tiệm cận Omron TL-W5MB2 được sử dụng để phát hiện vật thể kim loại trong các cơ cấu máy, dây chuyền sản xuất và hệ thống điều khiển tự động. Sản phẩm có khoảng cách phát hiện danh định 5 mm, ngõ ra PNP thường đóng (NC), kết nối 3 dây DC và cáp dài 2 m.
Điểm cần chú ý khi lựa chọn TL-W5MB2 là trạng thái ngõ ra NC. So với phiên bản TL-W5MB1 sử dụng tiếp điểm điện tử thường mở (NO), model này có logic tín hiệu khác, vì vậy kỹ thuật viên cần kiểm tra chương trình PLC, trạng thái đầu vào và yêu cầu vận hành của máy trước khi thay thế.
Đối với nhu cầu mua mới hoặc thay thế thiết bị đang vận hành, nên đối chiếu mã hàng, cấu hình đầu ra và kích thước cơ khí trước khi đặt hàng.
| Model | TL-W5MB2 |
| Thương hiệu | Omron |
| Loại thiết bị | Cảm biến tiệm cận cảm ứng từ dạng phẳng |
| Khoảng cách phát hiện danh định | 5 mm |
| Kiểu lắp | Unshielded – không chống nhiễu kim loại |
| Cấu hình ngõ ra | PNP, thường đóng (NC) |
| Loại kết nối | Cáp 3 dây DC |
| Chiều dài cáp | 2 m |
| Kích thước thân | 18 × 10 × 31 mm |
| Vật liệu thân | Nhựa ABS |
| Cấp bảo vệ | IP67 |
Lưu ý: Khoảng cách phát hiện danh định không đồng nghĩa với khoảng cách làm việc đảm bảo trong mọi điều kiện. Kết quả phát hiện còn phụ thuộc vật liệu, kích thước mục tiêu và cách bố trí cảm biến. Với phiên bản unshielded, cần tuân thủ khoảng cách lắp đặt theo tài liệu kỹ thuật để hạn chế ảnh hưởng của kim loại xung quanh.
TL-W5MB2 phù hợp với các ứng dụng cần tín hiệu PNP có logic thường đóng. Khi thiết kế mạch điều khiển, cần phân biệt rõ trạng thái tín hiệu của cảm biến với trạng thái mà chương trình PLC quy ước là có vật thể hoặc không có vật thể.
Trong ứng dụng thực tế, logic NC có thể được sử dụng để giám sát trạng thái cơ cấu, nhận biết vị trí chi tiết hoặc xây dựng điều kiện liên động. Tuy nhiên, không nên mặc định rằng NC luôn đồng nghĩa với trạng thái an toàn khi có sự cố; kỹ sư cần đánh giá cả mạch điện, chương trình điều khiển và phương án xử lý lỗi.
Trước khi đặt hàng thay thế, hãy kiểm tra kích thước thân cảm biến, lỗ bắt vít, vị trí bề mặt phát hiện và khoảng cách đến các chi tiết kim loại lân cận. Đây là bước quan trọng vì TL-W5MB2 thuộc nhóm unshielded, có yêu cầu lắp đặt khác với phiên bản shielded cùng khoảng cách phát hiện.

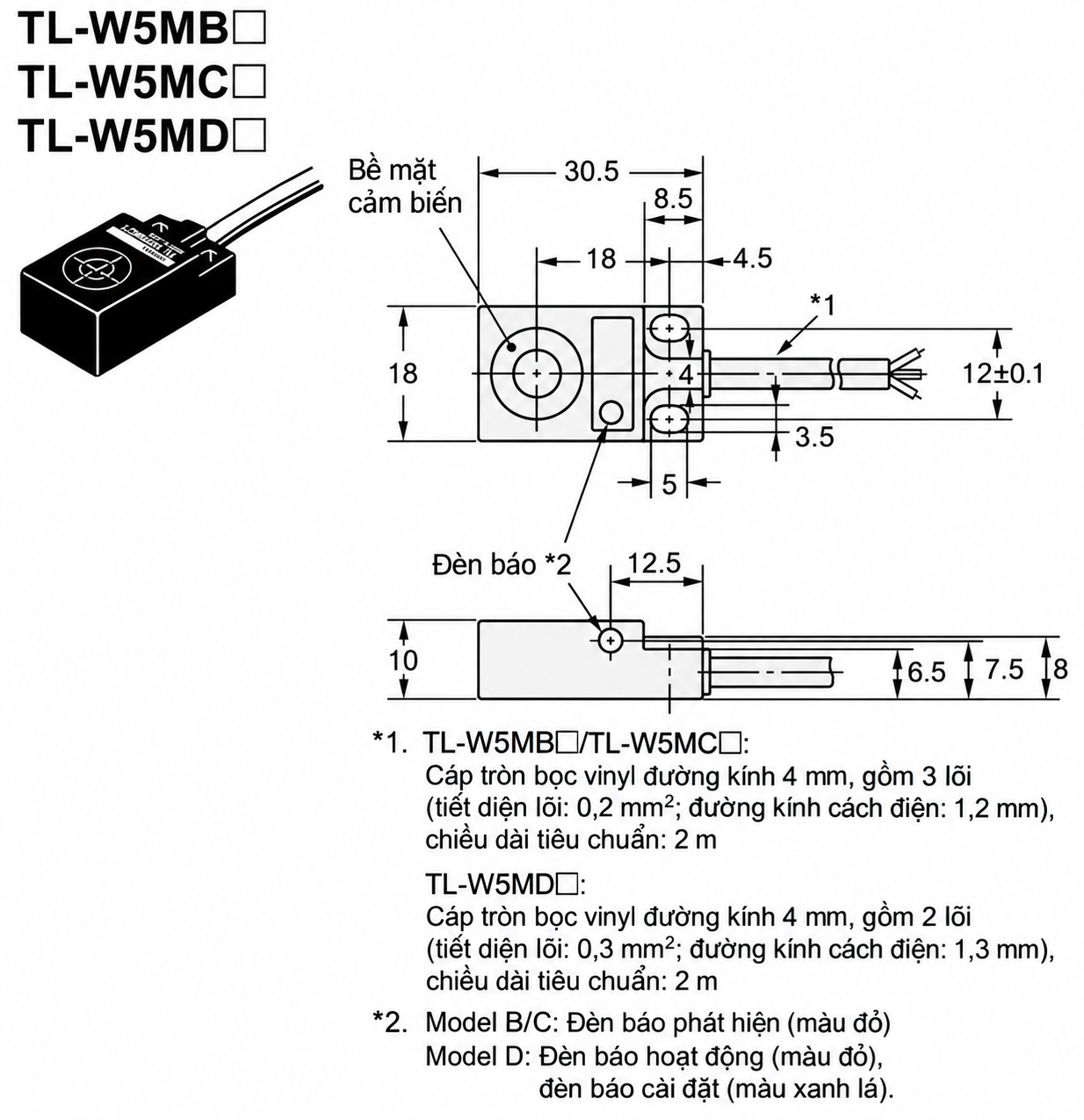

Khi thiết kế gá lắp mới, nên tham khảo bản vẽ kích thước để xác định vị trí cố định và hướng phát hiện. Sau khi lắp, kiểm tra cảm biến với mục tiêu thực tế, sau đó theo dõi trạng thái đầu vào PLC trước khi cho máy chạy tự động.

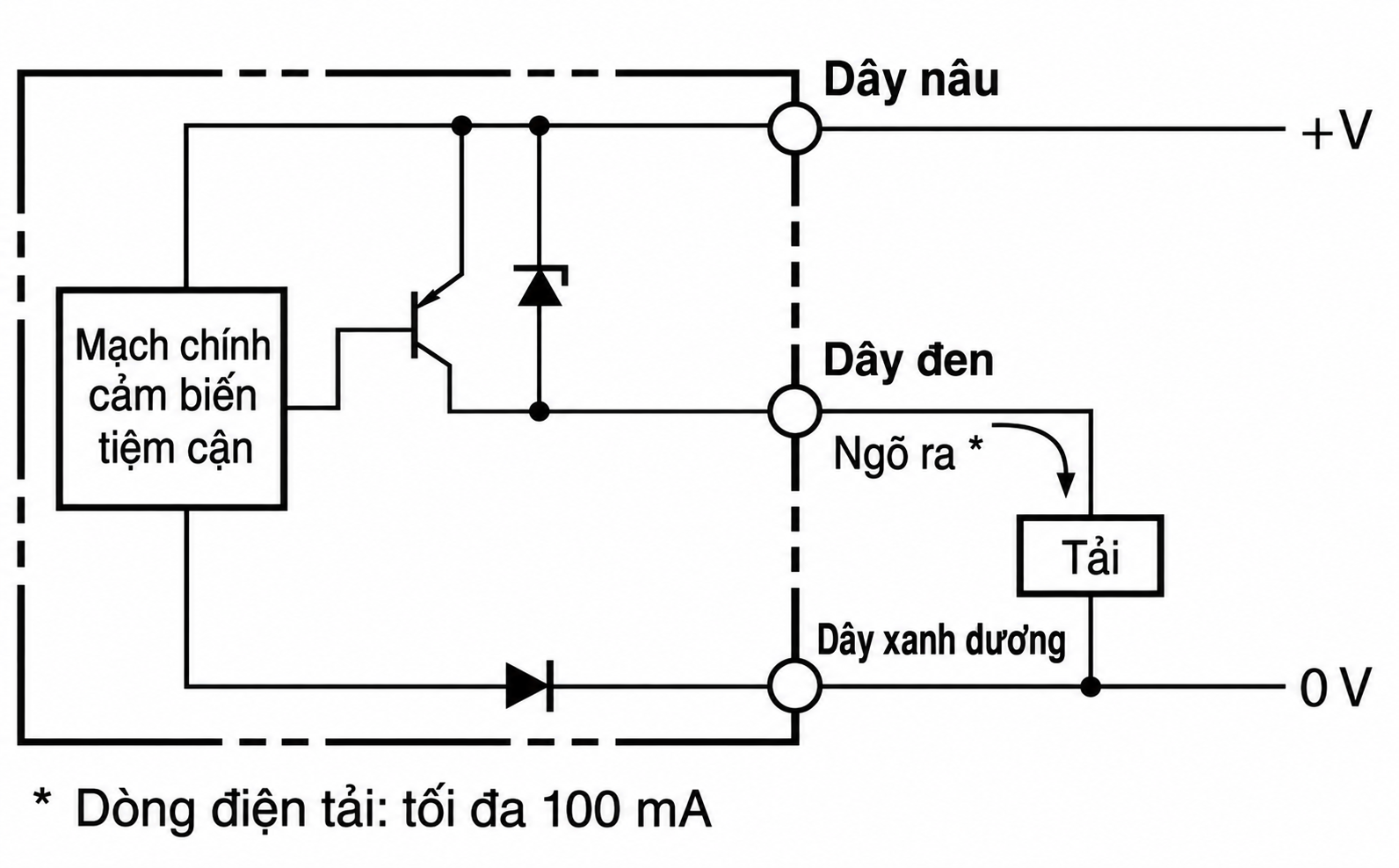

TL-W5MB2 là cảm biến PNP 3 dây. Theo sơ đồ đấu nối thông dụng của dòng TL-W, dây nâu kết nối nguồn dương, dây xanh dương kết nối 0V và dây đen là ngõ ra tín hiệu. Đầu vào PLC cần tương thích với tín hiệu PNP.
Các điểm cần kiểm tra khi đấu nối:
Ngắt nguồn trước khi thực hiện đấu dây. Không tự ý đổi vị trí dây hoặc kết luận trạng thái tín hiệu chỉ dựa trên màu dây; hãy đối chiếu sơ đồ của đúng model và kiểm tra bằng thiết bị đo phù hợp trước khi vận hành.
Trong dòng TL-W, các model có thể cùng khoảng cách phát hiện 5 mm nhưng khác loại ngõ ra và cấu trúc lắp đặt. Bảng dưới đây giúp bộ phận kỹ thuật và mua hàng thu hẹp lựa chọn theo cấu hình cần sử dụng.
| Model | Ngõ ra | Logic | Kiểu lắp |
|---|---|---|---|
| TL-W5MB1 | PNP | NO | Unshielded |
| TL-W5MB2 | PNP | NC | Unshielded |
| TL-W5MC1 | NPN | NO | Unshielded |
| TL-W5MC2 | NPN | NC | Unshielded |
| TL-W5F1 | PNP | NO | Shielded |
| TL-W5F2 | PNP | NC | Shielded |
Nếu hệ thống yêu cầu tín hiệu PNP NC và điều kiện lắp đặt phù hợp với kiểu unshielded, TL-W5MB2 là model nên được đối chiếu. Không nên thay trực tiếp bằng model NPN hoặc NO khi chưa xác nhận lại sơ đồ điện và logic chương trình PLC.
Để kiểm tra chi tiết thông số điện, sơ đồ hoạt động, điều kiện lắp đặt và các lưu ý an toàn, tham khảo tài liệu kỹ thuật của dòng Omron TL-W trước khi đưa cảm biến vào sử dụng.
Xem tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Nếu cần tìm hiểu thêm các model cùng dòng, so sánh khoảng cách phát hiện và lựa chọn cấu hình phù hợp với máy đang sử dụng, bạn có thể xem bài viết tổng hợp về cảm biến tiệm cận Omron TL-W tại đây:
Cảm biến tiệm cận Omron TL-W 2M – tổng hợp dòng sản phẩm và các model
Khi yêu cầu báo giá cảm biến Omron TL-W5MB2, bạn nên cung cấp mã hàng, số lượng, điều kiện lắp đặt và loại PLC hoặc bộ điều khiển đang sử dụng. Nếu sản phẩm được dùng để thay thế cảm biến cũ, hãy gửi thêm ảnh nhãn model và sơ đồ đấu dây hiện tại để việc đối chiếu được chính xác hơn.
