Cảm biến tiệm cận Omron TL-W5F2 có khoảng cách phát hiện 5 mm, ngõ ra PNP thường đóng (NC), nguồn cấp 12–24VDC và cáp dài 2 m. Thiết kế shielded, cấp bảo vệ IP67, phù hợp phát hiện kim loại và giám sát vị trí trong máy tự động. Cần kiểm tra logic NC và kiểu đầu vào PLC trước khi lắp mới hoặc thay thế cảm biến.
Cảm biến tiệm cận Omron TL-W5F2 là cảm biến tiệm cận cảm ứng từ thuộc dòng TL-W, có thân dạng dẹt, thiết kế shielded (có bảo vệ) và khoảng cách phát hiện danh định 5 mm. Model sử dụng ngõ ra PNP thường đóng (NC), nguồn DC 3 dây và cáp liền dài 2 m. Đây là lựa chọn dành cho các hệ thống cần tín hiệu cảm biến theo logic NC để giám sát vị trí chi tiết kim loại trong máy móc và thiết bị tự động hóa.
Khi thay thế cảm biến đang vận hành, cần đối chiếu mã TL-W5F2 với model hiện tại, đặc biệt là kiểu ngõ ra PNP và trạng thái thường đóng. Việc lựa chọn đúng logic tín hiệu giúp hạn chế sai lệch khi kết nối với PLC, bộ điều khiển hoặc mạch liên động của máy.
Trước khi chọn sản phẩm, cần xác định vật thể cần phát hiện, khoảng cách lắp thực tế, không gian gá cảm biến và yêu cầu tín hiệu của bộ điều khiển. Khoảng cách phát hiện danh định không đồng nghĩa với khoảng cách lắp đặt tối ưu trong mọi điều kiện.
| Thông số | Giá trị |
| Mã sản phẩm | TL-W5F2 |
| Thương hiệu | Omron |
| Nguyên lý phát hiện | Cảm ứng từ, phát hiện kim loại |
| Kiểu thiết kế | Dạng dẹt, shielded (có bảo vệ) |
| Khoảng cách phát hiện danh định | 5 mm ±10% |
| Khoảng cách cài đặt | 0–4 mm |
| Vật thể chuẩn | Sắt, kích thước 18 × 18 × 1 mm |
| Tần số đáp ứng | 300 Hz, giá trị trung bình |
| Nguồn cấp danh định | 12–24VDC |
| Dải điện áp hoạt động | 10–30VDC |
| Dòng tiêu thụ | Tối đa 15 mA tại 24VDC khi không tải |
| Kiểu ngõ ra | PNP open collector |
| Chức năng ngõ ra | NC – thường đóng |
| Dòng tải ngõ ra tối đa | 200 mA |
| Đèn chỉ thị | LED đỏ |
| Chiều dài cáp | 2 m |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường hoạt động | -25 đến 70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường | 35–95%, không ngưng tụ |
| Vật liệu vỏ và bề mặt cảm biến | ABS chịu nhiệt |
Lưu ý: Các thông số trên được tổng hợp theo catalogue dòng Omron TL-W và cấu hình model TL-W5F2. Vui lòng đối chiếu tài liệu kỹ thuật đúng mã hàng trước khi thiết kế, đấu nối hoặc thay thế thiết bị.
TL-W5F2 sử dụng nguồn DC 3 dây với ngõ ra PNP. Khi kết nối với PLC, cần kiểm tra đầu vào PLC tương thích PNP và xác nhận logic NC theo yêu cầu của chương trình điều khiển.
Với ngõ ra PNP, tải được đấu giữa dây tín hiệu và 0V theo sơ đồ của nhà sản xuất. Dòng tải ngõ ra tối đa theo thông số dòng là 200 mA. Cần kiểm tra sơ đồ thực tế trước khi cấp nguồn, không đấu tải vượt giới hạn và không dựa riêng vào màu dây nếu tài liệu của phiên bản sản phẩm có yêu cầu khác.

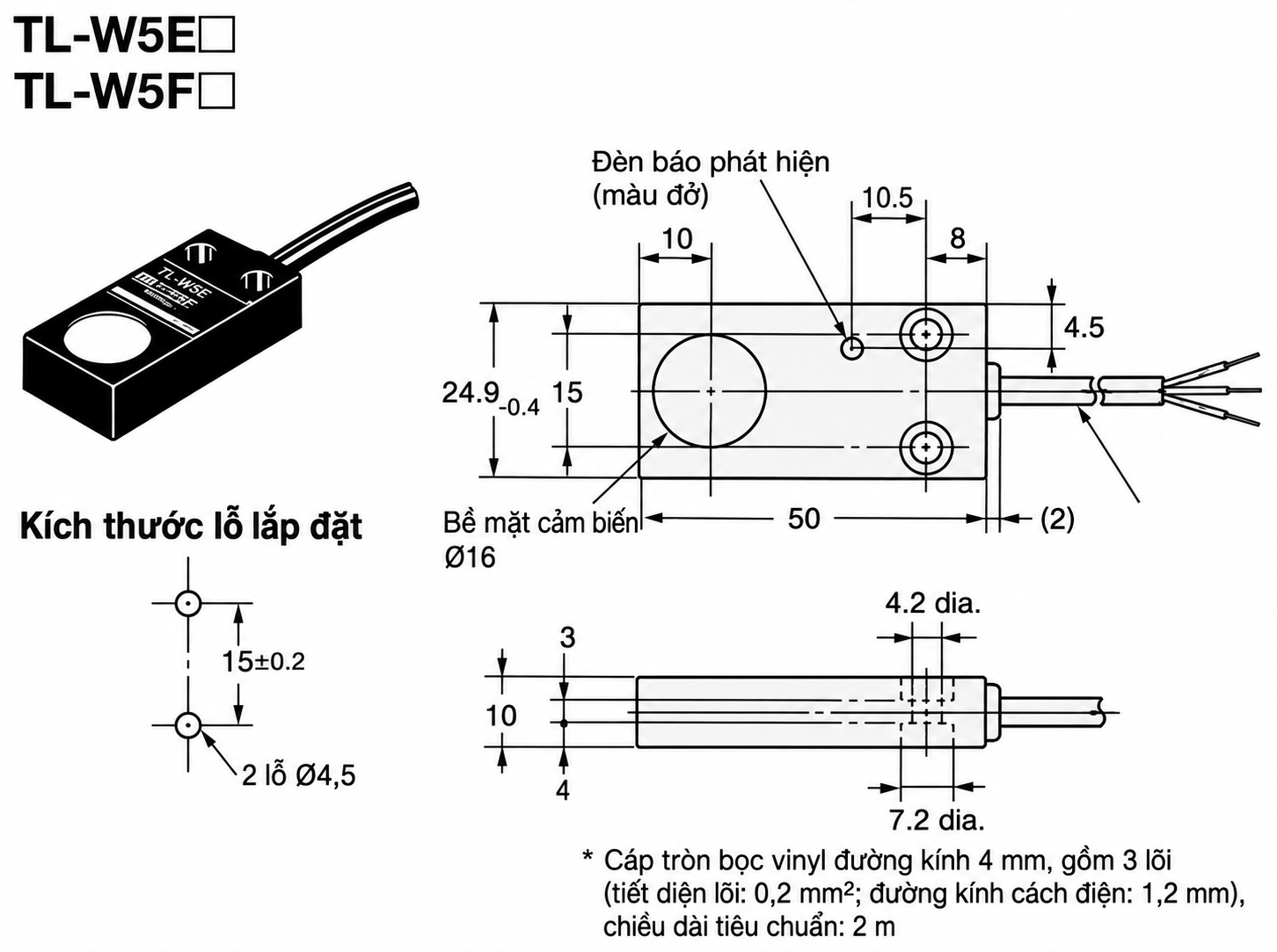

Trước khi gia công gá lắp cho TL-W5F2, hãy kiểm tra bản vẽ kích thước đi kèm để xác định vị trí bắt vít, hướng lắp và khoảng trống cần thiết quanh thân cảm biến. Với cảm biến shielded, việc bố trí đúng theo thiết kế giúp hạn chế ảnh hưởng do lắp đặt không phù hợp.
Khoảng cách phát hiện danh định của model là 5 mm, trong khi khoảng cách cài đặt theo catalogue là 0–4 mm. Khi thiết kế máy, nên chừa dung sai phù hợp với độ rung, sai số cơ khí và hành trình của vật thể.

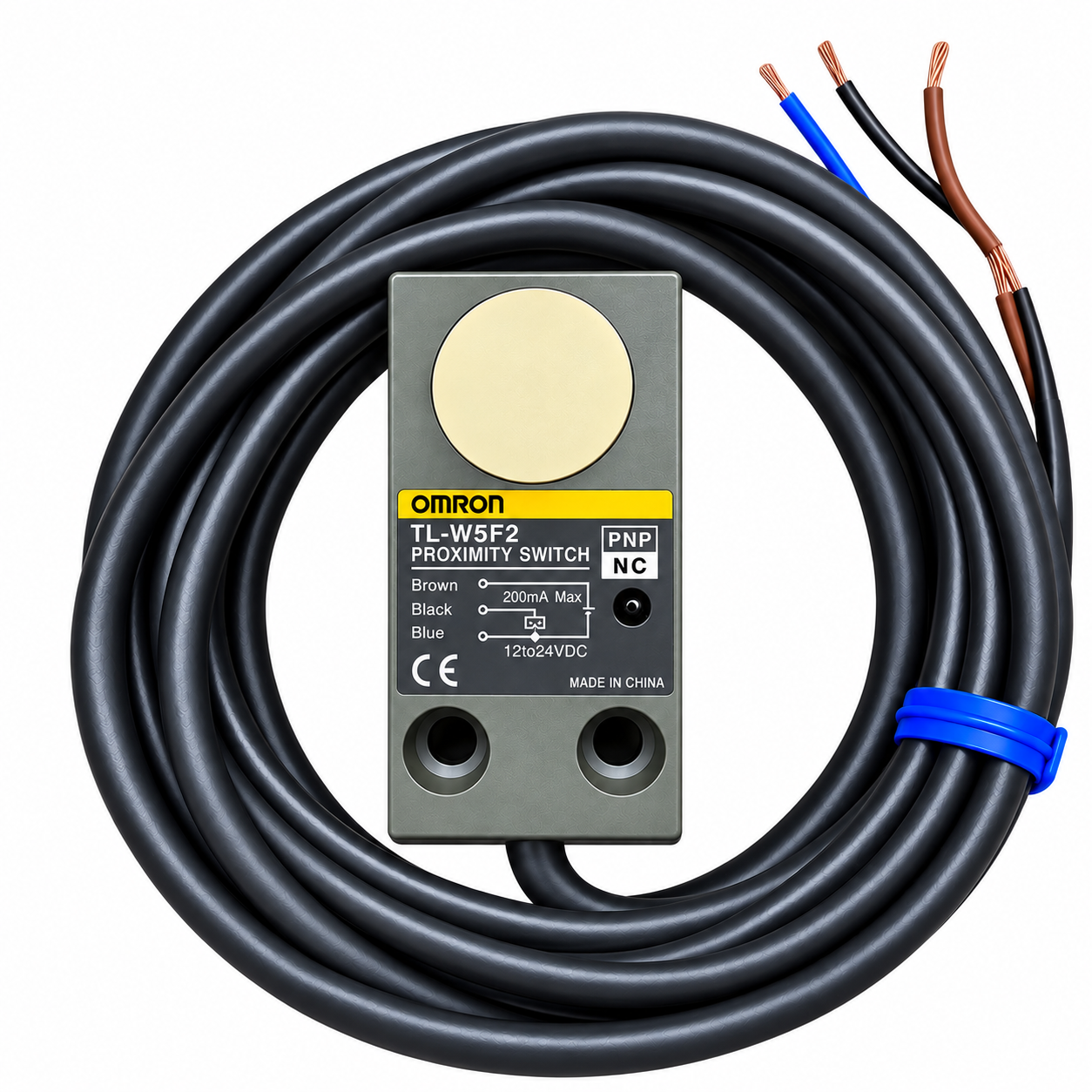

Hình ảnh dưới đây hỗ trợ nhận diện sản phẩm khi lập danh mục vật tư, đối chiếu model hoặc chuẩn bị thay thế cảm biến trên dây chuyền. Trước khi đặt hàng, hãy kiểm tra mã TL-W5F2 và xác nhận ngõ ra PNP NC phù hợp với thiết bị hiện có.
| Model | Ngõ ra | Logic | Khoảng cách | Thiết kế |
| TL-W5E1 | NPN | NO | 5 mm | Shielded |
| TL-W5E2 | NPN | NC | 5 mm | Shielded |
| TL-W5F1 | PNP | NO | 5 mm | Shielded |
| TL-W5F2 | PNP | NC | 5 mm | Shielded |
Điểm cần phân biệt khi chọn model là kiểu ngõ ra và logic hoạt động. TL-W5F1 dùng PNP NO, trong khi TL-W5F2 dùng PNP NC. Nếu hệ thống sử dụng đầu vào NPN, cần lựa chọn model NPN tương ứng thay vì thay thế trực tiếp bằng TL-W5F2.
Để kiểm tra sơ đồ đấu dây, điều kiện lắp đặt và thông số điện chi tiết, hãy tham khảo tài liệu kỹ thuật của dòng TL-W trước khi đưa cảm biến vào vận hành.
Tải catalogue và tài liệu kỹ thuật cảm biến tiệm cận Omron TL-W5 (PDF)
Nếu cần đối chiếu các phiên bản khác nhau về khoảng cách phát hiện, ngõ ra và kiểu thiết kế, vui lòng xem bài tổng hợp cảm biến tiệm cận Omron TL-W. Bài tổng giúp kỹ thuật viên và bộ phận vật tư xác định model phù hợp trước khi đặt hàng hoặc thay thế thiết bị.
Khi yêu cầu báo giá cảm biến Omron TL-W5F2, vui lòng cung cấp mã sản phẩm, số lượng và thông tin ứng dụng. Nếu dùng để thay thế cảm biến cũ, hãy gửi thêm ảnh nhãn model hoặc sơ đồ đấu nối hiện tại để hỗ trợ kiểm tra ngõ ra PNP NC, nguồn cấp và điều kiện lắp đặt.
